Digispark互換ボード２種

　Digisparkつづき。

　Amazon経由で入手できるDigispark互換ボードはdigiStump.comのものと同じUSBポートに直接差し込めるもの(1)とマイクロUSBコネクタを搭載した独自のもの(2)がある。(1)のUSB-HID動作が不安定だったため(2)でも確認した。結論から言うと(1)をUSB延長ケーブル経由で使うと不安定、(2)はマイクロUSBケーブル経由で使うとOK、その先に同じUSB延長ケーブルを経由して使うと不安定だった。どうもUSBケーブルに左右されるようだ。

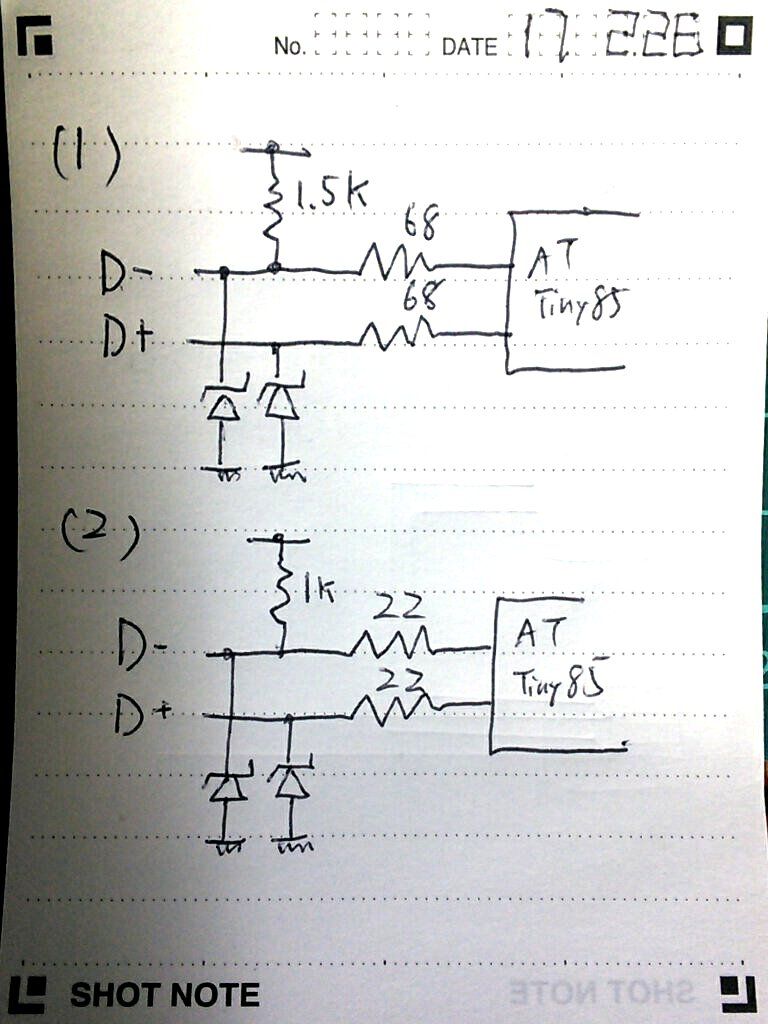

　(1)と(2)の違いは以下のとおり。


(1)がオリジナルと同じ。(2)はOLIMEX製の互換ボードと同じ。このあたりはDigisparkが採用しているＶ-USBを見るとよい。
V-USB Hardware Considerations

D-,D+の直列抵抗について。ただしATMega32U4は専用のドライバ、ATTiny85はGPIO使用。
Topic: Why USB Data Series Resistors? (EEVblog Electronics Community Forum)

Digispark互換機の作り方：
Digispark DIY: The smallest USB Arduino(instructables)

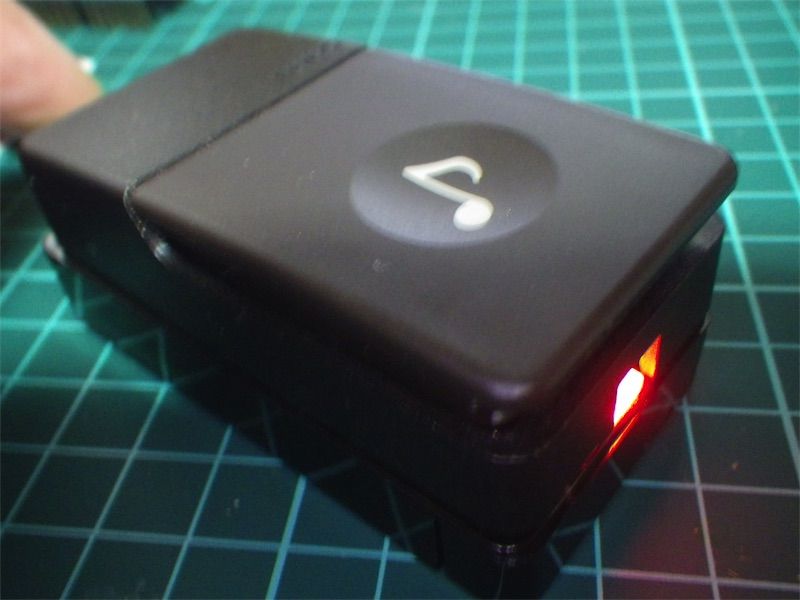

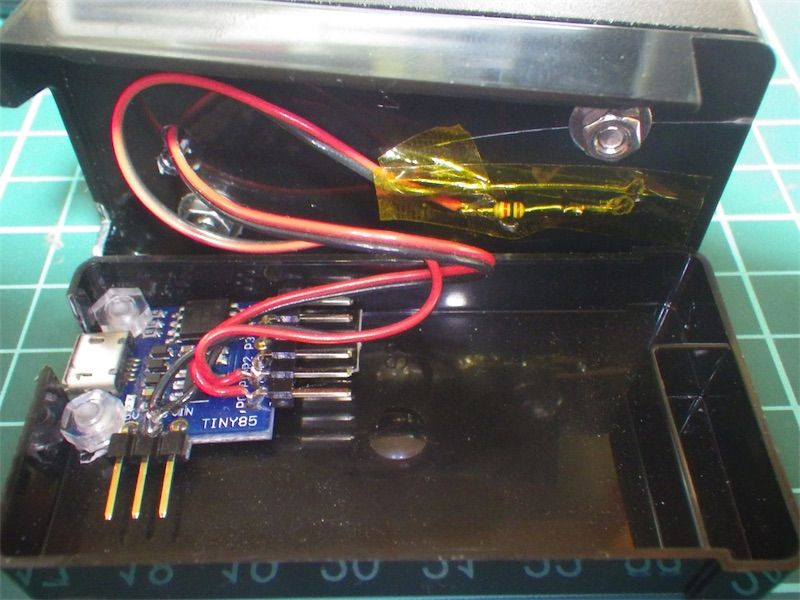

実験用にチャイムのボタンとFRISK120%BOOSTERを使ってケース付きにしてみた。まだ色々入れることができるよ。
