メモ：ICL8038キット

　ICL8038を使ったファンクションジェネレータのキットが300円と安かったので買ってみた。再度見たら272円になってる。どういうことだ。昔秋月電子のキットは一桁ぐらいちがったはずだぞ。

HiLetgo ICL8038 関数 機能信号発生器モジュール DIYキット 正弦波 三角波 [並行輸入品] HiLetgo 売り上げランキング : 690 Amazonで詳しく見る by G-Tools

データシート：
https://www.intersil.com/content/dam/Intersil/documents/icl8/icl8038.pdf

　キットに説明書はなし。基板のシルク印刷をたよりにハンダ付け。14pinのICソケットは別に用意した。
スライドスイッチは発振周波数のレンジ切り替え。
104の半固定抵抗は正弦波の歪み調整、203の半固定抵抗はデューティ比の調整。
右側のツマミでおおまかな周波数の調整、中ほどにある青いポテンショメータで精密な調整。

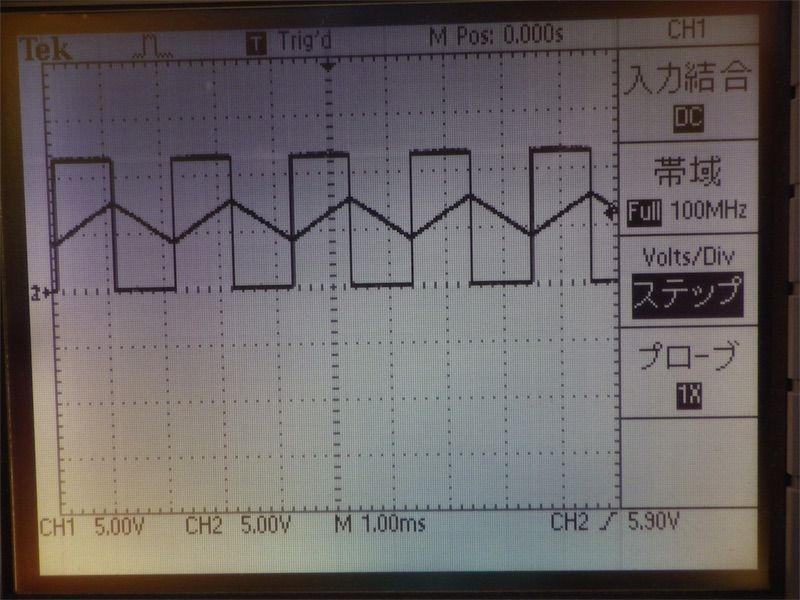

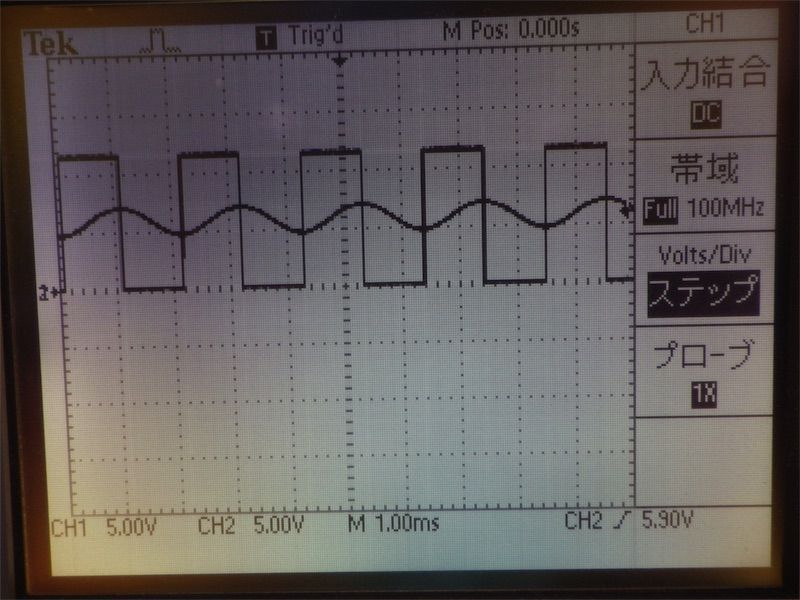

　電源＋12Vでの観測。矩形波は0V〜12Vのフルスイング。




　8038を使ったファンクションジェネレータの作例はネット上にあるので真似して作ってみよう。
