メモ：TRS-80のロジック基板とキーボード基板を接続するビニール線が切れてしまった。そんなこともあろうかと写真は撮っておいたのでもし間違えて切ってしまった方は参考にしてください。

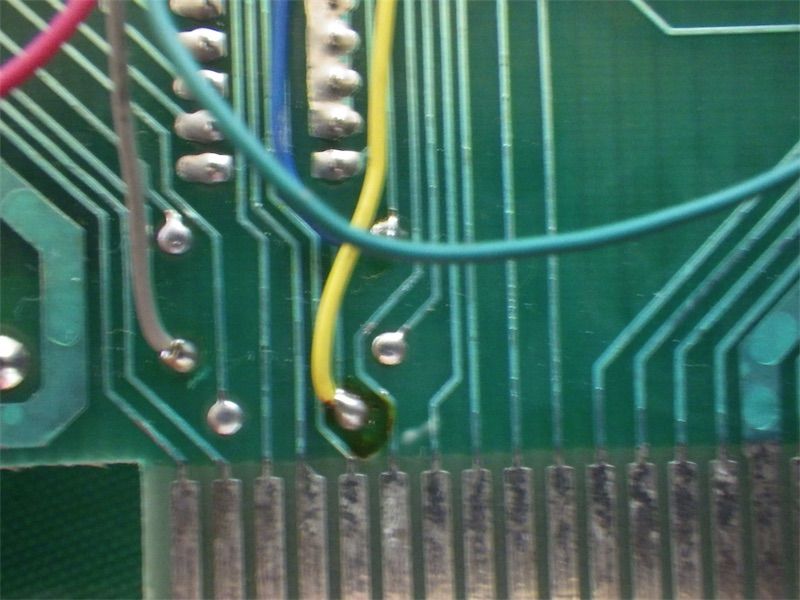

TRS80haisen2

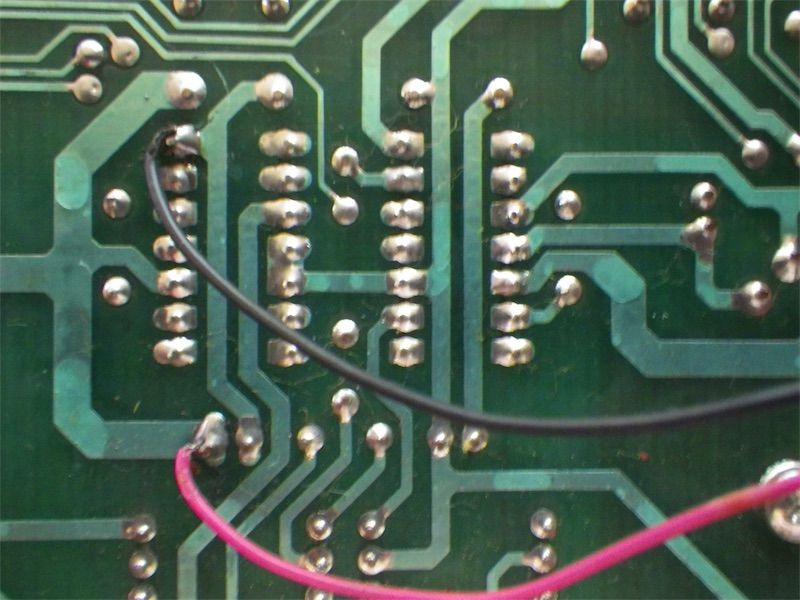

TRS80haisen1

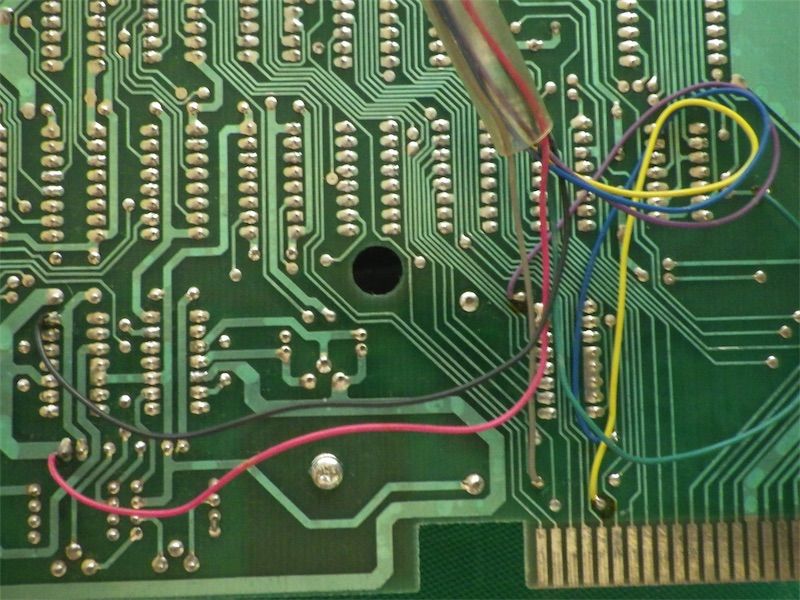

TRS80haisen3

接続先は以下のとおり。

赤：＋５V
黒：GND
灰：Z37-1(LS02) *SYSRES
黄：Z38-11(LS367) A14
紫：Z38-7(LS367) A13
青：Z21-10(LS156)
緑：Z73-6(LS32)

たったこれだけ？いえ他のアドレスとデータはROMソケット経由で接続してあるのです。これらは上位アドレスのデコード情報です。
