RGB21→HDMI変換でFM77AVの表示

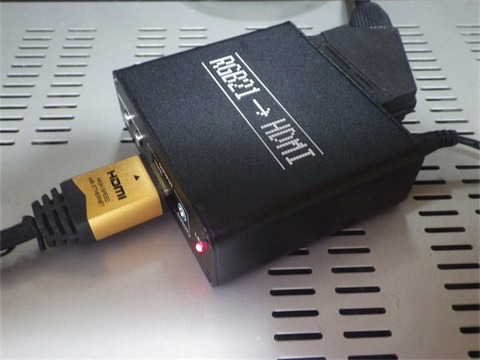

　サンコーレアモノショップからRGB21-HDMI変換アダプタが出た。これは専用ディスプレイが壊れてしまったFM77AVで使えるのではないかと早速入手し試してみた。

　で、うーん映らん。RGB21ケーブルが純正ではなくストレート結線なのでこのせいみたい。
使ったのは千石電商にて購入したカモン 21P-18 SCARTケーブル1.8m、これをクロス仕様に改造する。
片側のコネクタハウジングを分解し、コネクタの中央、端子を押さえている部品を外すと簡単に端子が外せる。入れ替える端子は2-1、4-3、6-5、8-7、10-9の5ペア。端子番号はWikipedia RGB21ピンを参照。ハンダ付け不要。


　で、元通りに組み立て直してFM77AVに接続。

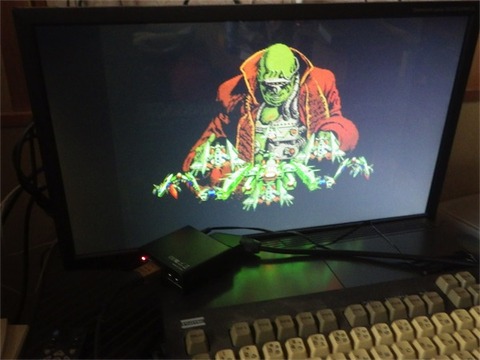

　うまくいきました。


 　ついでに同じRGB21端子を持つMSX MATSUSHITA CF-3000もうまく表示できました。

RGB21-HDMI変換アダプタ　RGBHDADP　※日本語マニュアル付き 　サンコーレアモノショップ サンコー 売り上げランキング : 189 Amazonで詳しく見る by G-Tools

Comments

[1. 富士通マニア]

こちらは純正ケーブルだと問題なくうつるのでしょうか？

[2. houmei]

純正ケーブル紛失しているので未確認ですが映るでしょう。
