　きっかけはNEC μPD8080Aのカタログにあったこの記述。

The μPD8080A has the capability to accept a multiple byte instruction upon an interrupt. This means that a CALL instruction can be inserted so that any address in the memory can be the starting Iocation for an interrupt program. This can be accom- plished without auxilliary circuit because INTA is active for all three bytes of the CALL instruction.

　わざわざ3バイト命令のCALLを受け付けるよ書いてあるのはなんでだろうか。8080Aはもともとできたのでは？ということで調べてみた。その前に8080Aの割り込み動作について。

　8080Aは割り込み許可の状態でINT入力がHになると割り込み動作にはいる。割り込み復帰のための現プログラムカウンタの保存はしない代わりに1命令分をデータバスから読み込んで(fetch)実行する。ここで特定の命令、RST7(FFH)を読み込むと現在のPCを保存して38Hにジャンプする。この1命令実行時はPCを更新しないので、38Hからの割り込み処理からリターンする時に元通りの番地に戻ることができる。RSTn命令はRST0〜RST7まで存在し、n × 8番地がエントリポイントとなる。

　スタックにPCを保存してジャンプする命令ならCALL命令でもよく、これは3バイト長である。任意のアドレスをエントリポイントにできるが、割り込み時の回路が複雑になる。

　さて割り込み時は8080Aのデータバスに出力されるステータスをデコードすることにより得られる*INTA信号がアクティブになる。ここを観測することにより割り込み時にどんな長さのコードを取り込んでいるのかがわかるはず。命令実行時にはSYNC信号が立つので、*INTAの立ち下がりをトリガにして同時にSYNC信号をオシロで観測することにした。

　実験に使用するのはSBC8080ボードとPALO ALTO BASICを元に機能を追加してあるSBC8080システムROMを使用した。これは割り込みを許可し8251UARTを初期化し端末の文字入力でINTを上げてくれるのでそのまま割り込みの観測に使える。

　*INTA信号は8228システムコントローラが8080Aのデータバスからデコードし出力する。ただし+12Vにプルアップした状態では何も変化しなかった。+12Vプルアップしていると割り込み発生時に内部で自動的にRST7(FFH)を生成し、*INTA信号は外に出さないようだ。

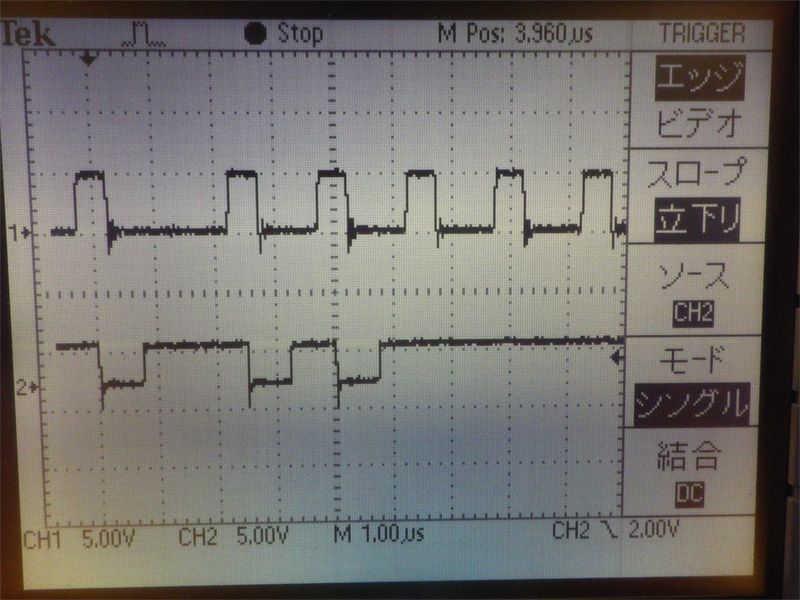

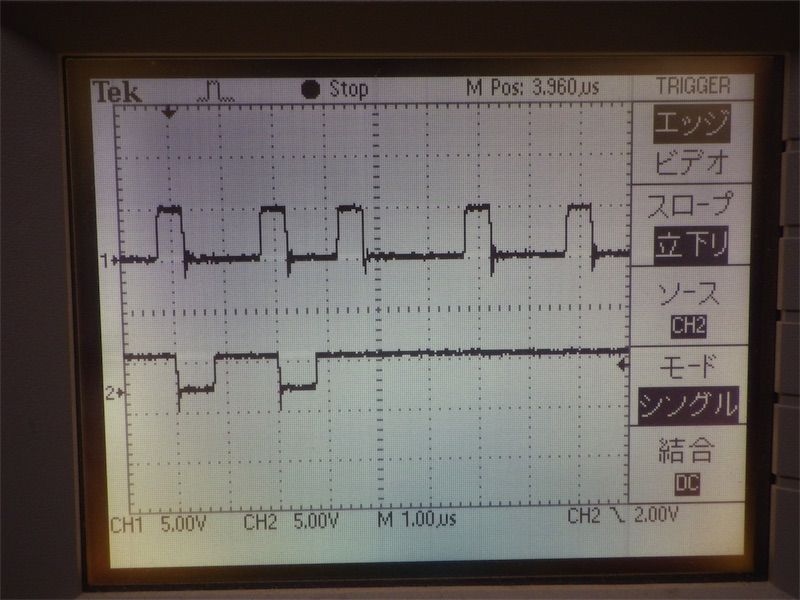

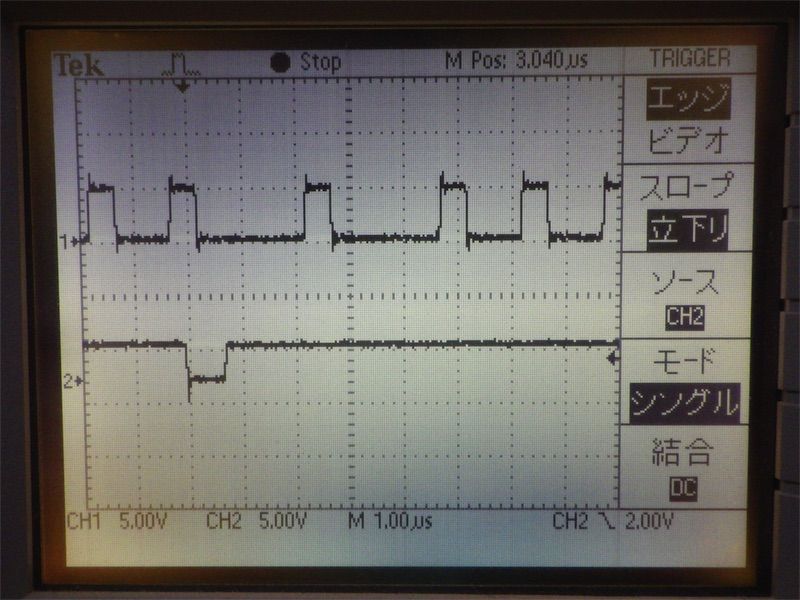

　8228の*INTAの+12Vプルアップを外し、観測する。端末から1文字入力すると*INTAが発生した。ただし*INTAの数はまちまちである。これは割り込みサイクルで命令取り込み時にバスがフローティング状態のため、バラバラなデータを読み込んでいるせいだと思われる。以下はたまたま1バイト命令のRST7がはいった様子(キー入力が続けてできたので38H番地に飛んでいると思われる)。
