タミヤ クラフトツールシリーズの電動ハンディドリルを便利に使っているのだが、作り方が悪かったのか電池まわりの接触が悪く動かなかったり回りっぱなしだったりになっていた。この際USB電源対応に改造してしまおうか。
使われているモーターはFA-130の定格が3Vのもので、これにUSB電源の5Vはちょっと高すぎる。抵抗を入れてもいいが結構な電流が流れるはずなので小型のものは使えない。じゃあ5V対応のモーターはないかということでUSB対応ファンを探してバラしてみることにした。USB対応ファンは１００円ショップで探した。この時期にしか出ていない。
ダイソーのFLOWER-SHAPED TABLEFAN 300円というのが形状と電池三本でも動作というところがいけそうな感じがしたので購入して分解する。
モーターはFA-130の形状でOK。

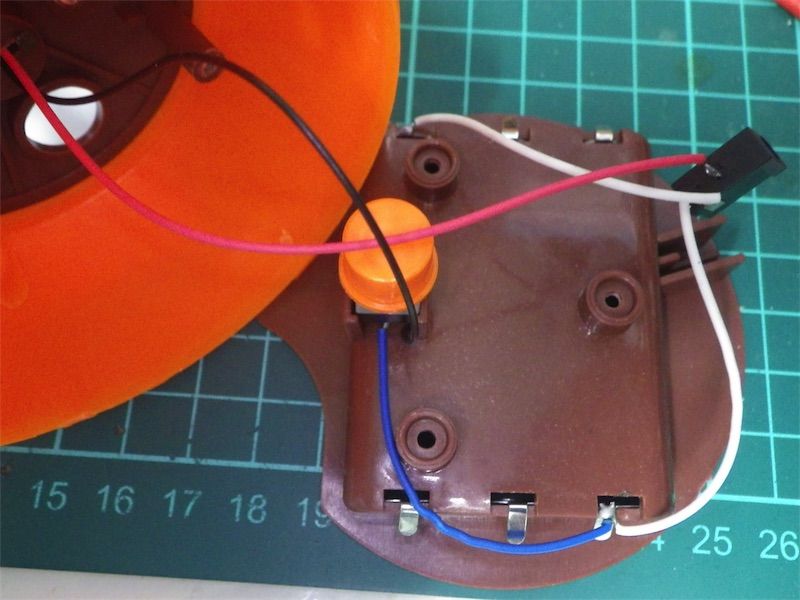

電源は専用のUSBケーブルを接続するDCジャックと電池ボックス。抵抗などない。モーターは5V動作であたり。

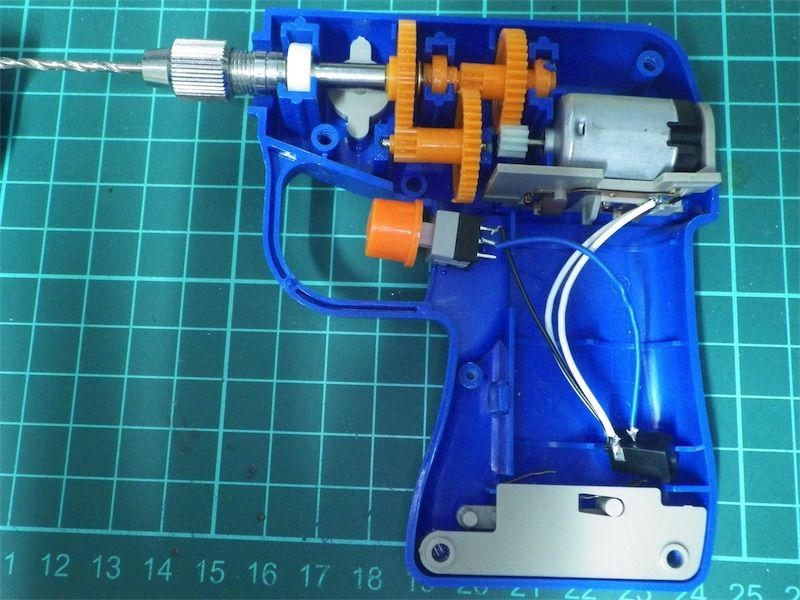

では組み込んでみる。スイッチ部分はもともとあった部品を外してUSB対応ファンで使われていたスイッチを流用。スイッチ動作はモーメンタリ(押したときだけ)からオルタネート(ON/OFF切り替え)になるけどいいでしょう。セメダインスーパーＺで固定。

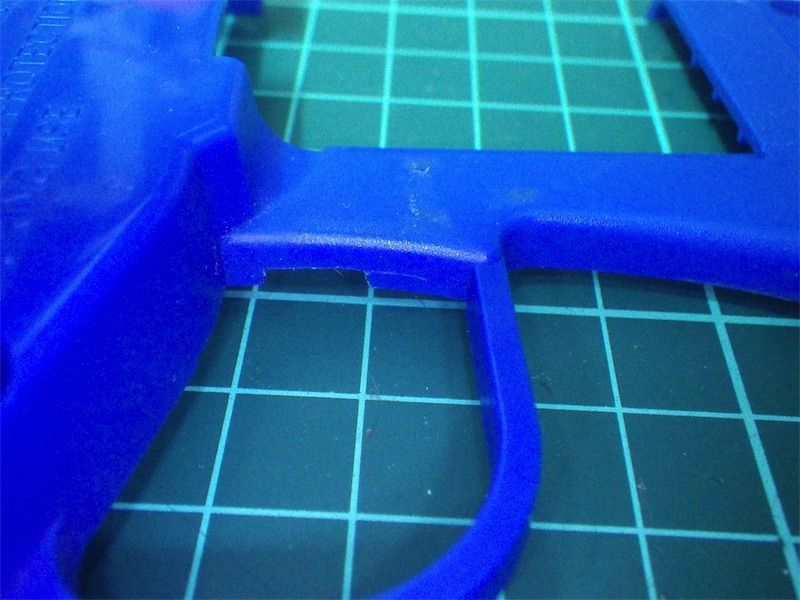

スイッチが当たる部分を加工。プラモデル部品なのでカッターナイフだけでも削ることができる。

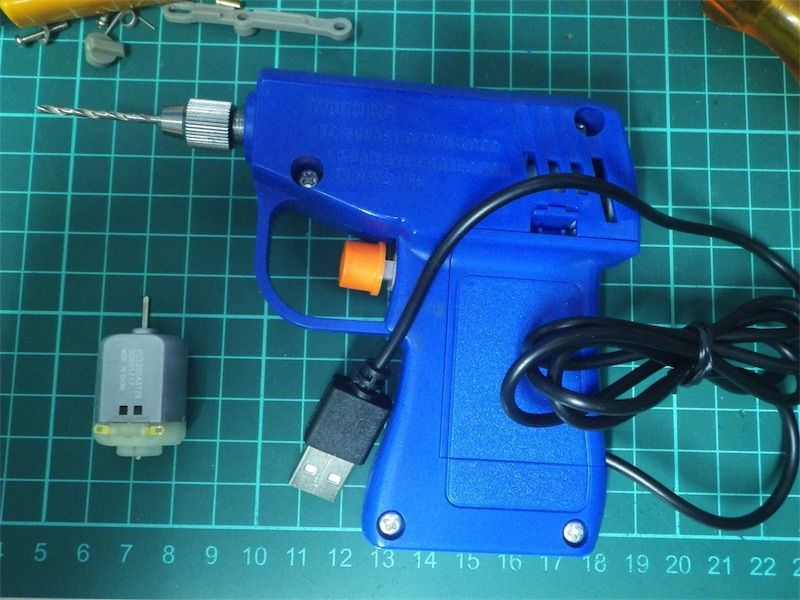

完成。USBファンの部品をうまく流用できていい感じになった。DCジャックの取り付け加工は面倒になったので電池ボックス内で接続してUSBケーブル直出しにした。
さて電流を測定すると無負荷で0.15A。指で軸を抑えて回りにくくしてみると0.5A程度まで上がった。USB電源にモーター直結だしノイズのことも考えるとパソコンのUSBポートには接続しないほうがいいでしょう。これで工作がはかどるね！
