電脳伝説さんのSBCZ8002を組み立てましたよ＆Lチカ報告。

SBCZ8002_reference(電脳伝説)

　GAL16V8AはTL866CSライターで書き込み。ライターのゼロプレッシャーソケットで接触不良があって書き込めなかったことがあったがそれ以外はトラブルなし。24Pのスリムな300milのソケットは持ってなかったので16P+8Pのソケットを組み合わせて使用。丸ピンソケットの場合は28ピンのものをカットしてもよいそうです。

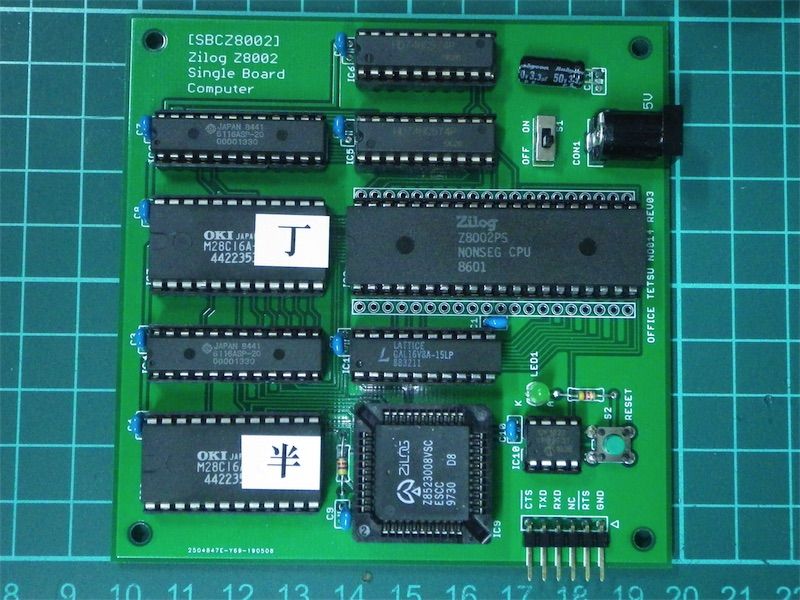

2019SBCZ8002-a

 　さて、ある思いつきがあってこのボードだけでLチカできんかなあ、SCC Z8530のシリアル周りの空き出力でできんだろうか(2chのうち1ch未使用)とつぶやいたらZ8002には/MO端子があるよと教えてもらった。Z8000の/MI入力と/MO出力は8085のSID/SODに似ていて1bitの入出力ができる。ただシリアル入出力の用途ではなく複数プロセッサでのリソースの共有などで使われるらしい。しかも特権命令のMSET/MRESで簡単にオンオフできる。SCCの制御は面倒そうだったのでこれはすぐできそう。

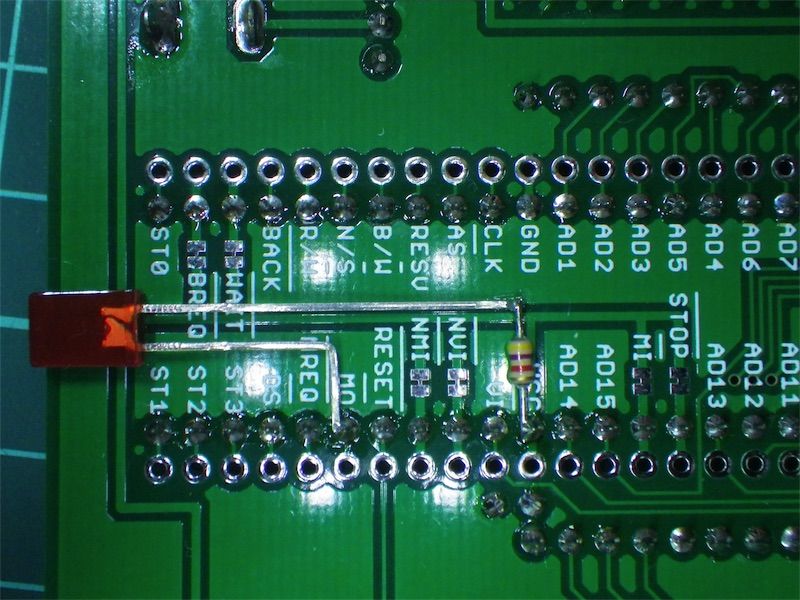

　で、/MO端子に4.7kΩでLEDをはんだ付け。アクティブローなのでカソードを接続。
2019SBCZ8002-b

SBCZ8002の簡易モニタを使ってテスト。

8000: 7B08 MSET
8002: 9E08 RET

/MO端子はリセット直後はdisable。
8000H番地をCALLするとLEDが点灯。

8010: 7B09 MRES
8012: 9E08 RET

8010H番地をCALLするとLEDが消灯。リセットをかけても消灯。
