m5 Jr.にビデオ出力端子を取り付ける(RETROPC.NET)をやってみただけの記事です。

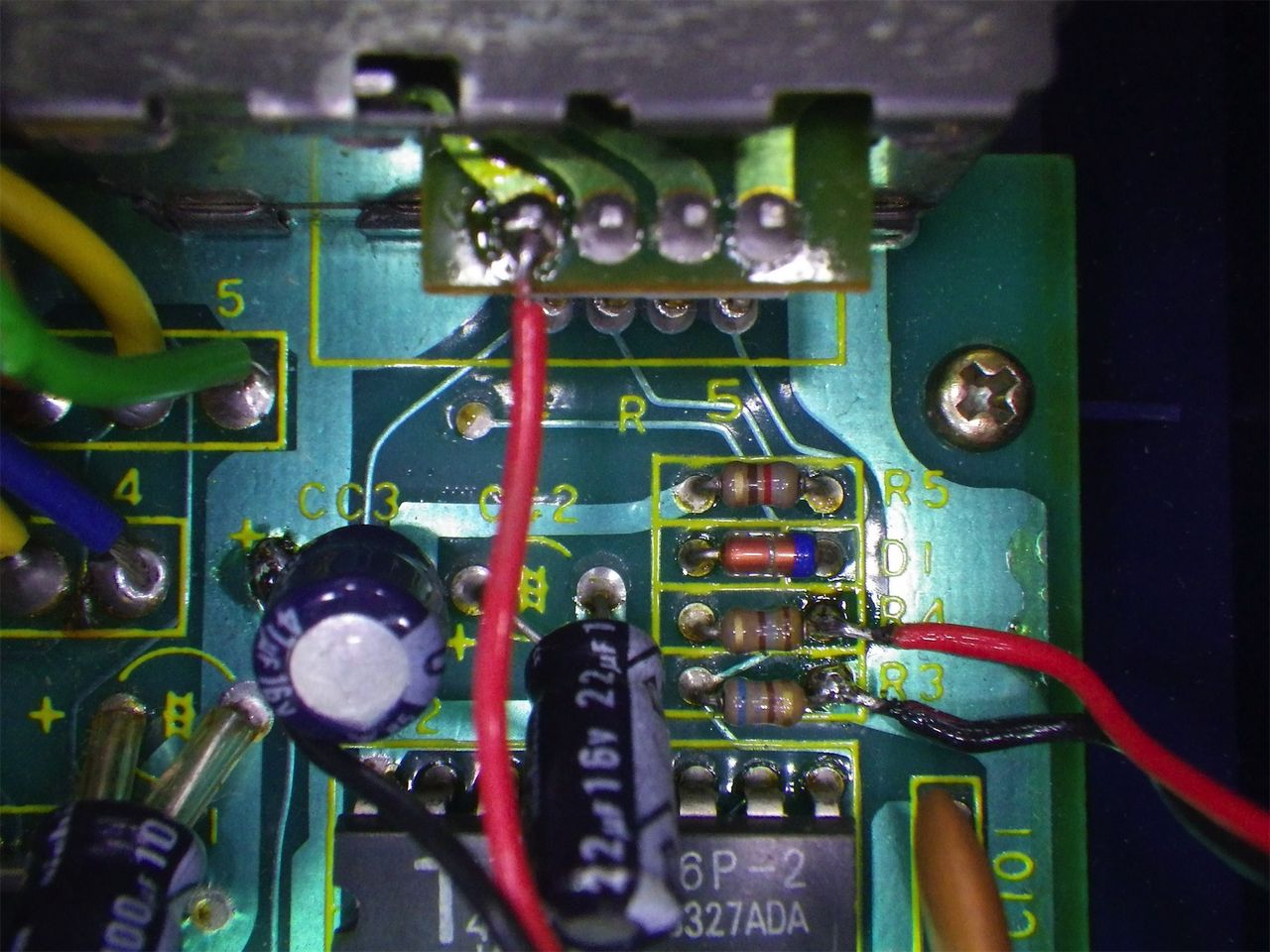

基板右上のRFモジュレータ近辺。R4左端にVDP TMS9918AのCOMVID出力(36PIN)、すぐ下のR3左端はGND。RFモジュレータの左端の端子はSN76489のAUDIO OUT(PIN7)。GNDは下のCC3電解コンデンサあたりから。
３．５ｍｍステレオミニジャック 基板取付用 ＭＪ－８４３５(秋月電子)が小さいのでこれに配線。

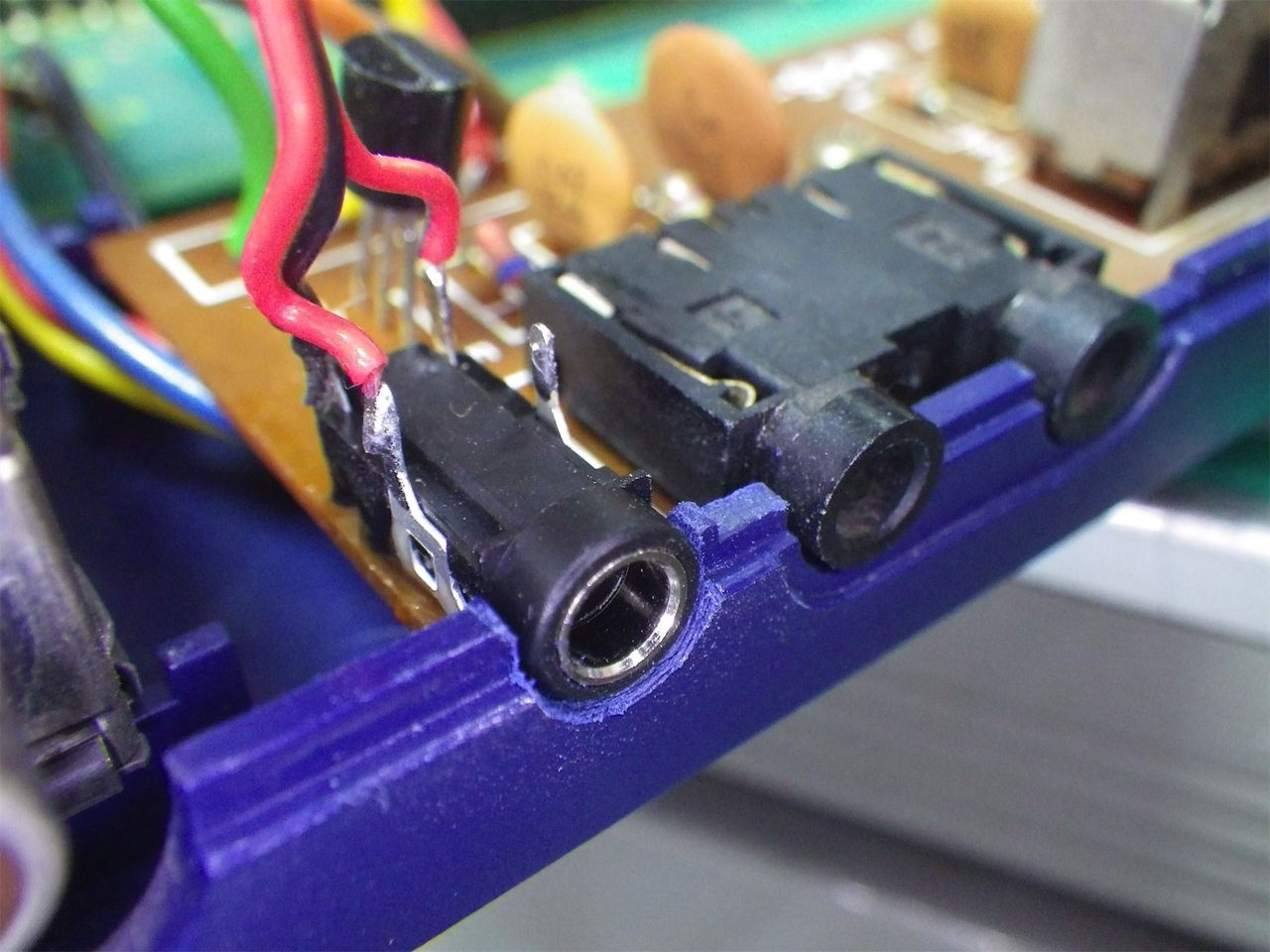

カセットI/FとRF切り替えの小基板の上にエポキシ系接着剤で固定できるようケースを削る。これはいい感じにできたと思ったら

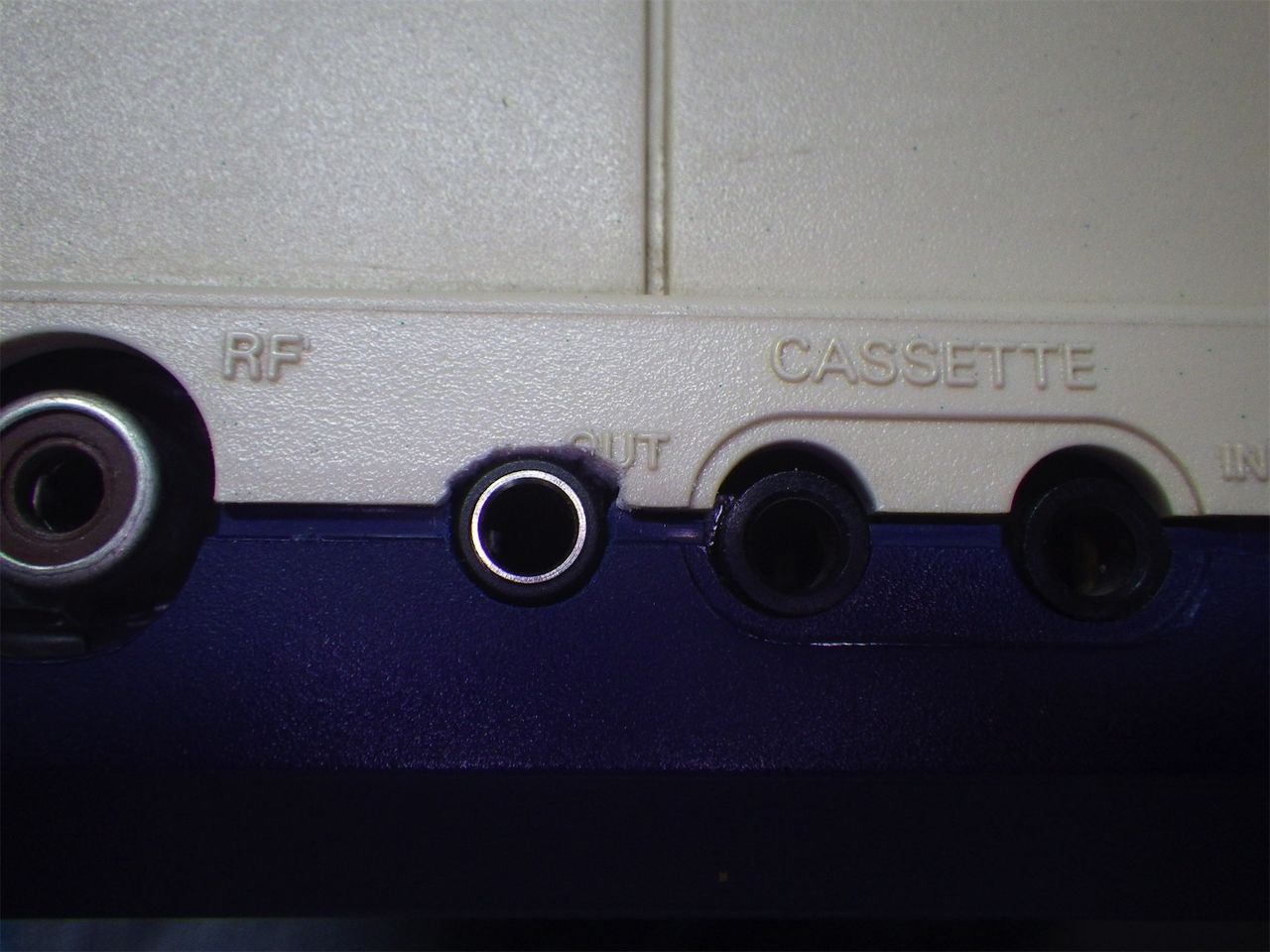

上のほうの削り方がへたくそだった。
これで3.5mmステレオプラグ-RCAピンプラグのケーブルを使用するとAV出力が使えます。

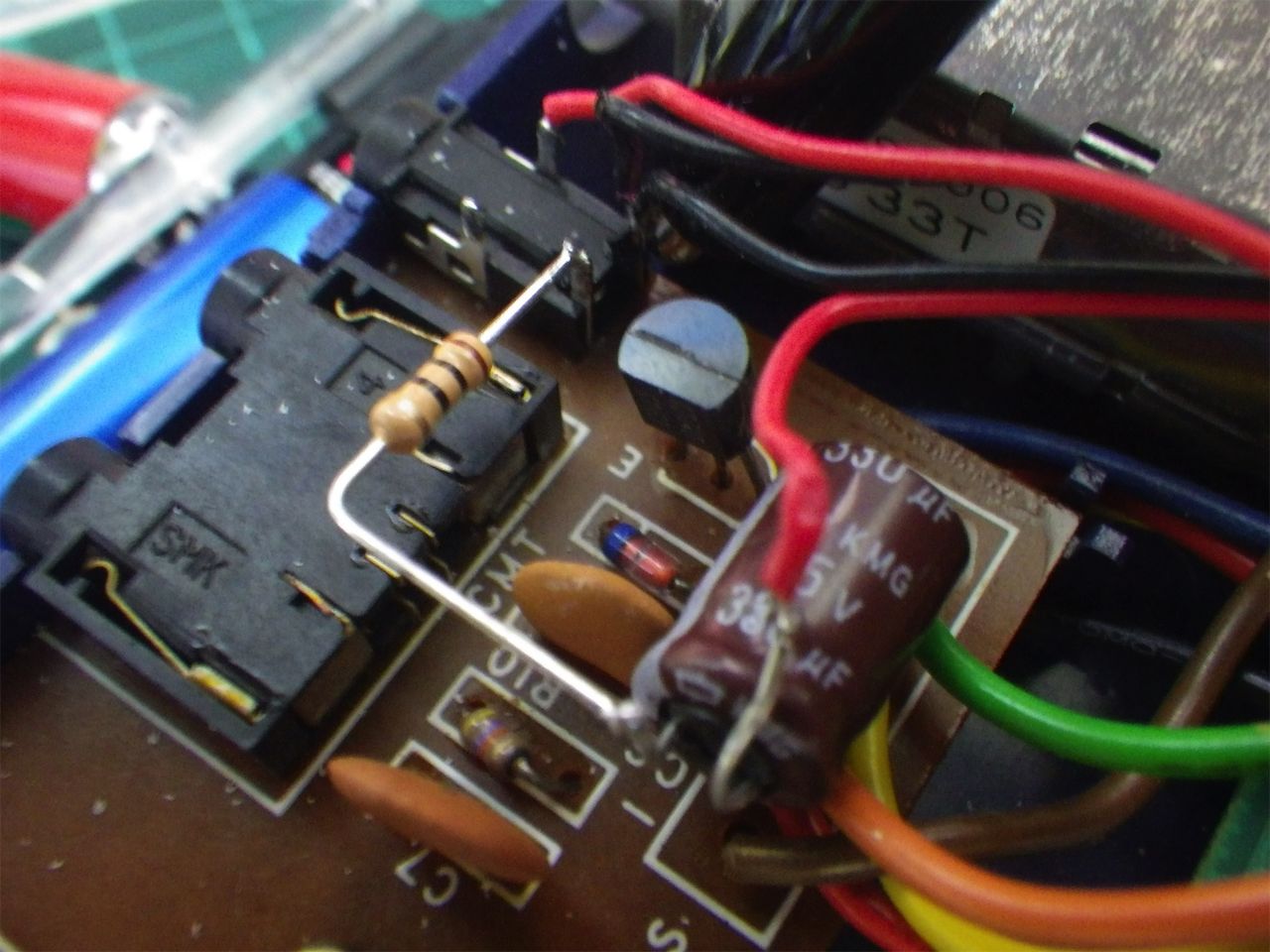

一部のディスプレイで音にノイズが乗るのでSN76489のオーディオ出力直出しはいいんだっけかと調べてProgress on Audio (BMOW)を参考に330μF-10Ωを付けてみました。これはノイズ対策ではないので結果としては変わらず。ビニール線ではなくシールド線を使ったほうがいいのかも。
