ハードオフで千円で買ってきたヤマハのリズムマシンRX21L。一応動く。中は8bitマイコンでもはいってるんだろうか。

YAMAHA RX21L(YAMAHA)

　1985年で42000円。当時のパソコンはFM77AVなどでそのくらいの時期。RX21Lは音源の出力とMIDIに加えカセットテープインターフェースも持っている。リズムパターンをセーブ/ロードできるのでほぼパソコン。
IMGP3496

底面のネジを外すだけ。片面基板。
IMGP3497

　音源部。アナログ回路部分はシールドされている。
IMGP3498

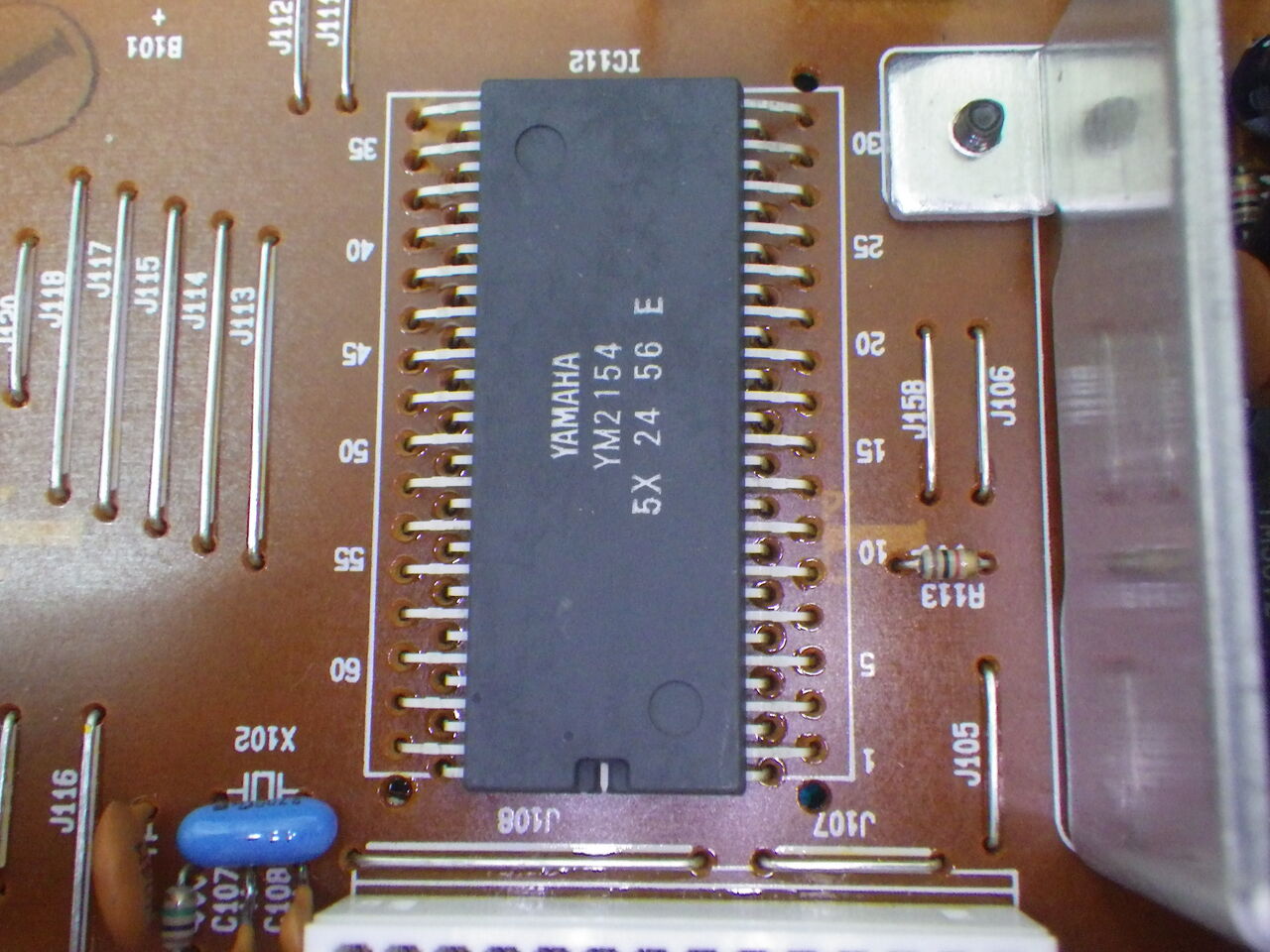

　YM2154。
IMGP3503

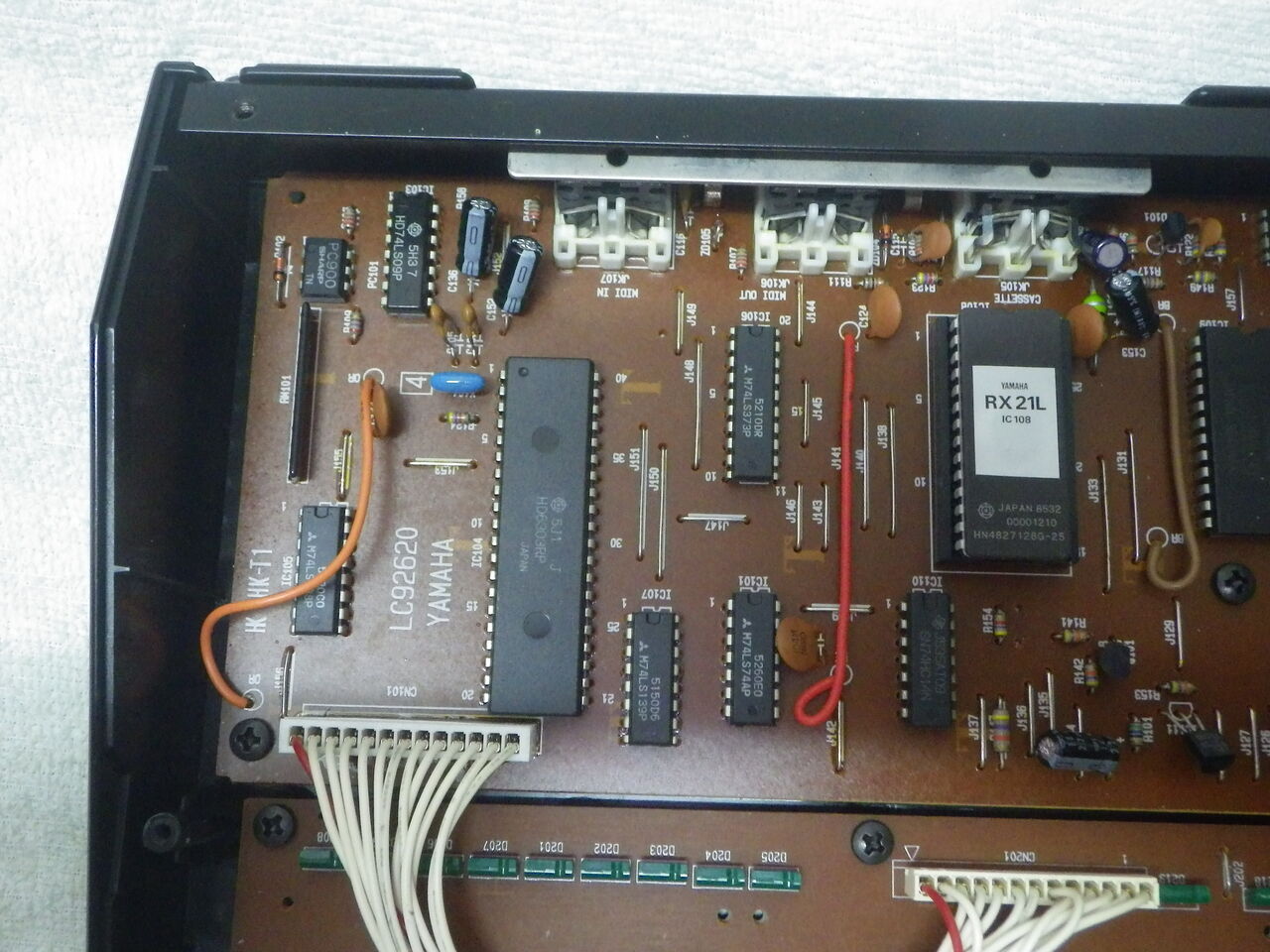

　コントローラはHD6303。
IMGP3500

　おそらくこれは音源ROM(27128)で差し替えると姉妹機のRX21相当になるのだろう。右は2KバイトのRAM。
IMGP3504

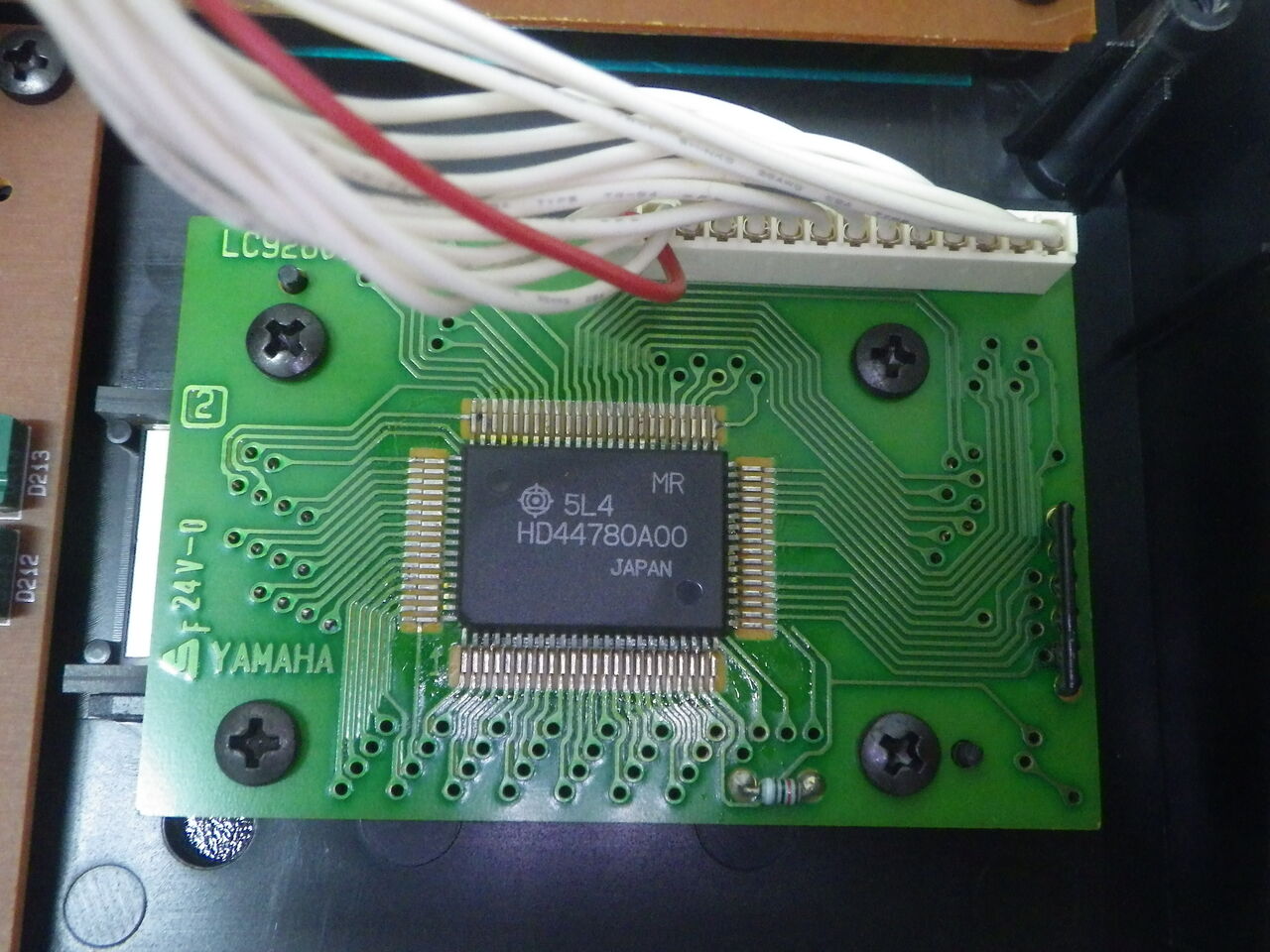

　キャラクタLCD部分はHD44780。これは現在一般的なキャラクタLCDのコントローラ。
IMGP3501

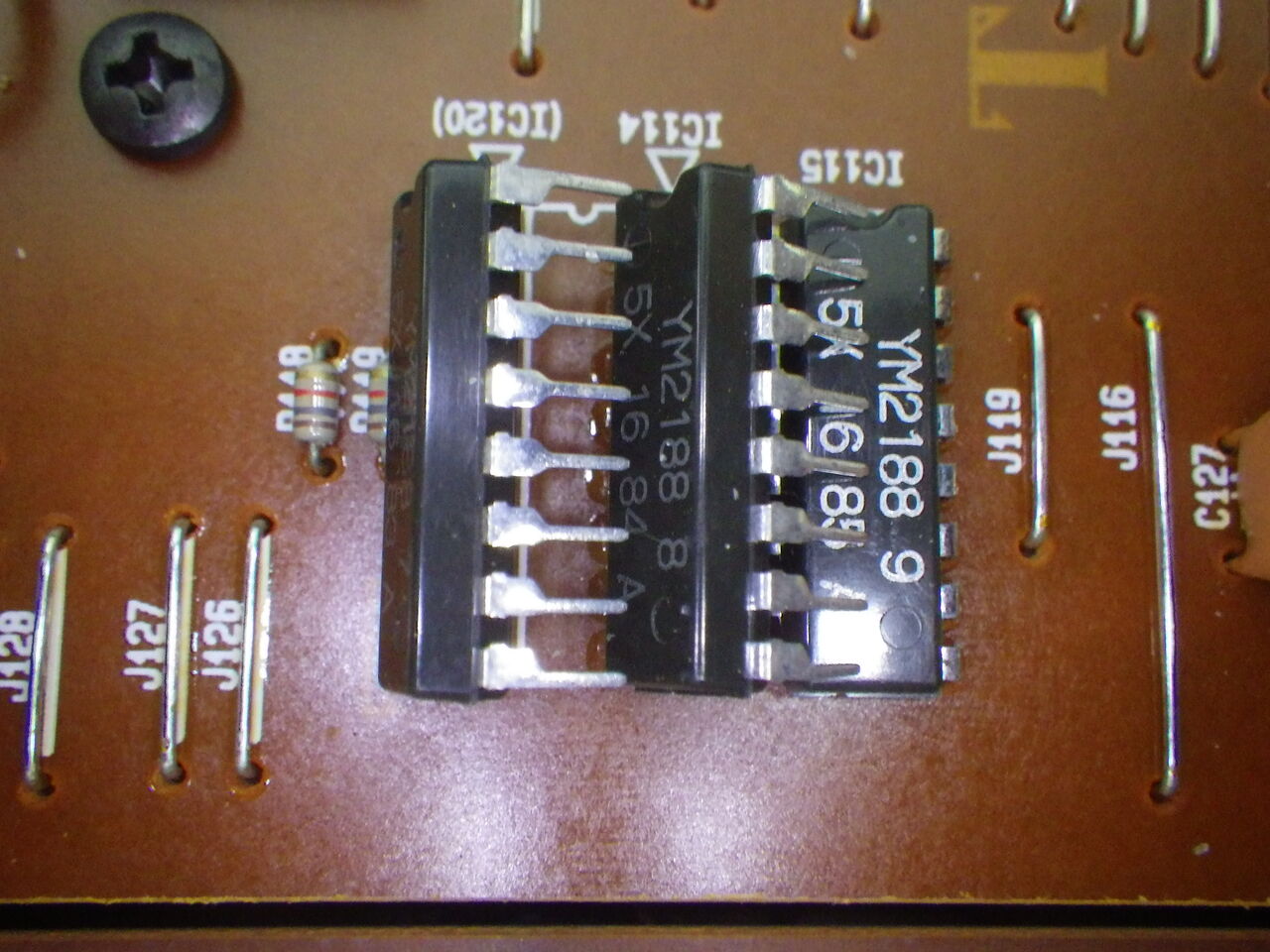

　さて、これですよ。
http://www.dtech.lv/techarticles_yamaha_chips.html によるとドラム波形のROMらしいのだがにわかには信じられん。片側全部NCで基板レイアウト時に寄せすぎてしまったんだろうか。

IMGP3502


おしまい

追記：別の人も発見。スレッドにROMの仕様が。
