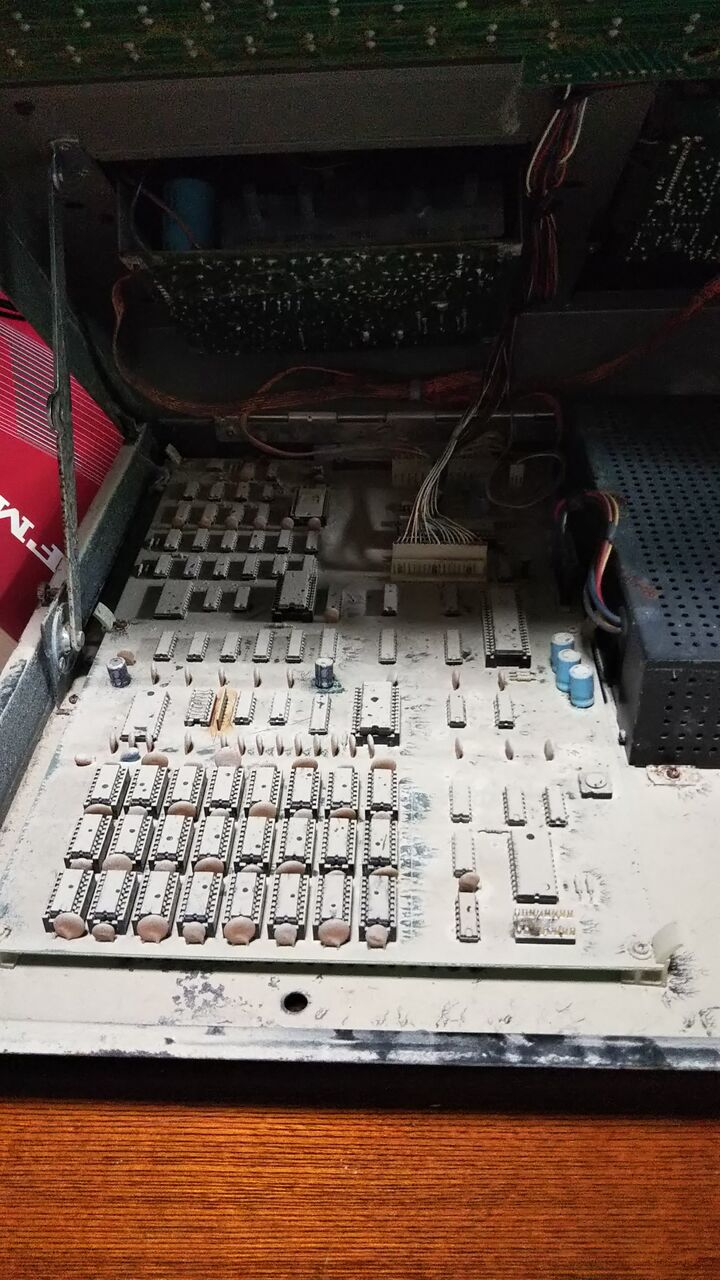

オークションで入手したMZ-80C、通電確認済ということだったのだが開けてみてびっくり。

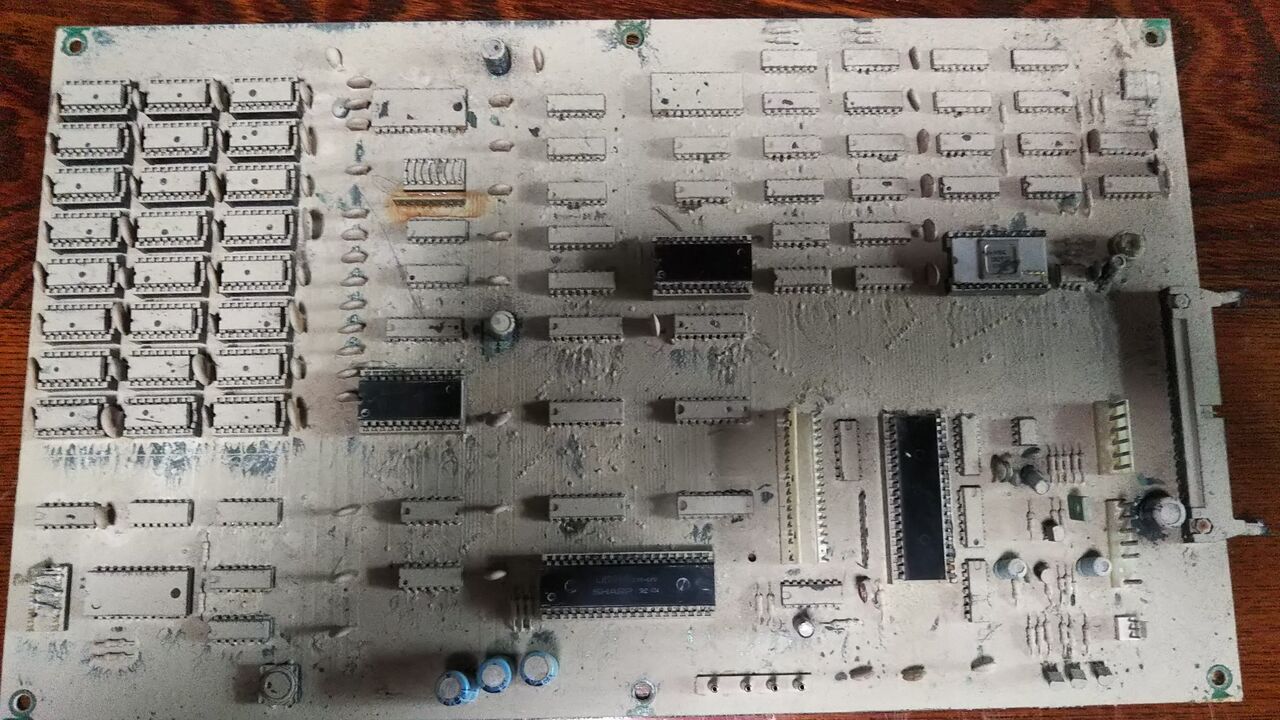

ただのホコリとは思えないので基板を外してみると……これは水没した跡だ。

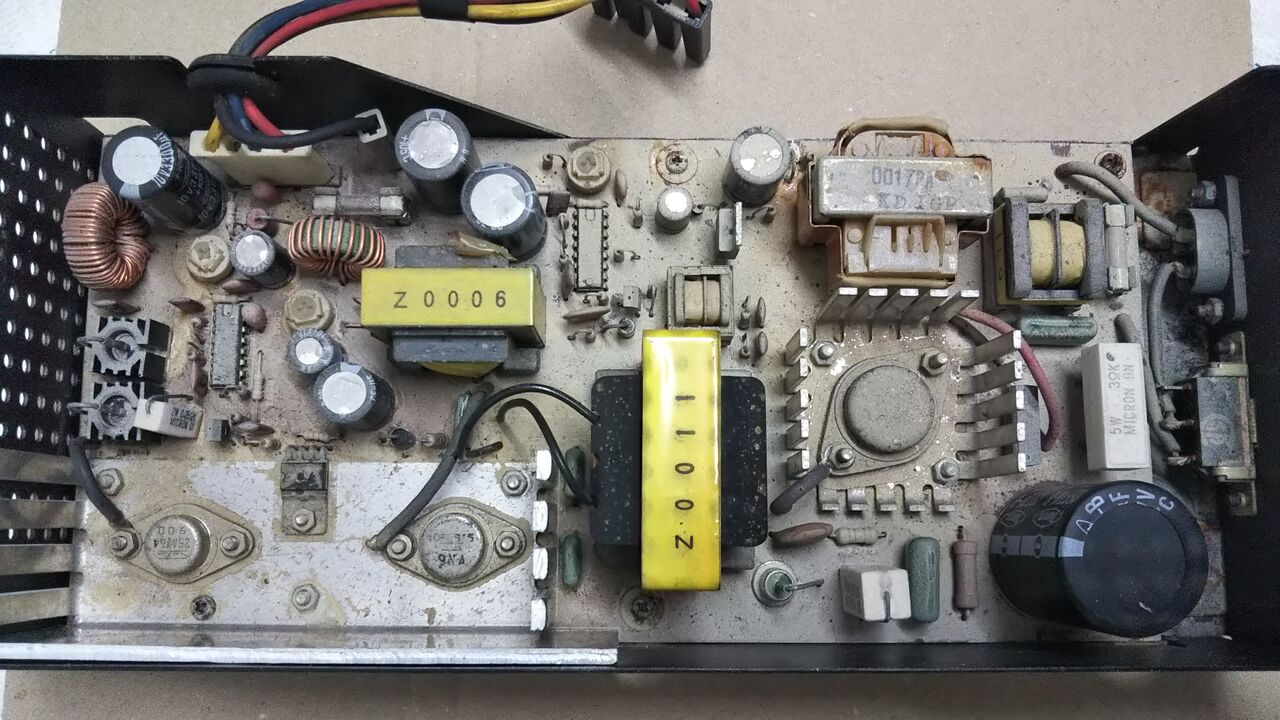

電源ユニット内もこのとおり。通電してみたがなんの出力もない。
しかし何をもって通電確認したというのか。煙が出なくてブレーカーも落ちなかったというだけなら中身がカラでも通電ということになる。幸い基板は存在した。

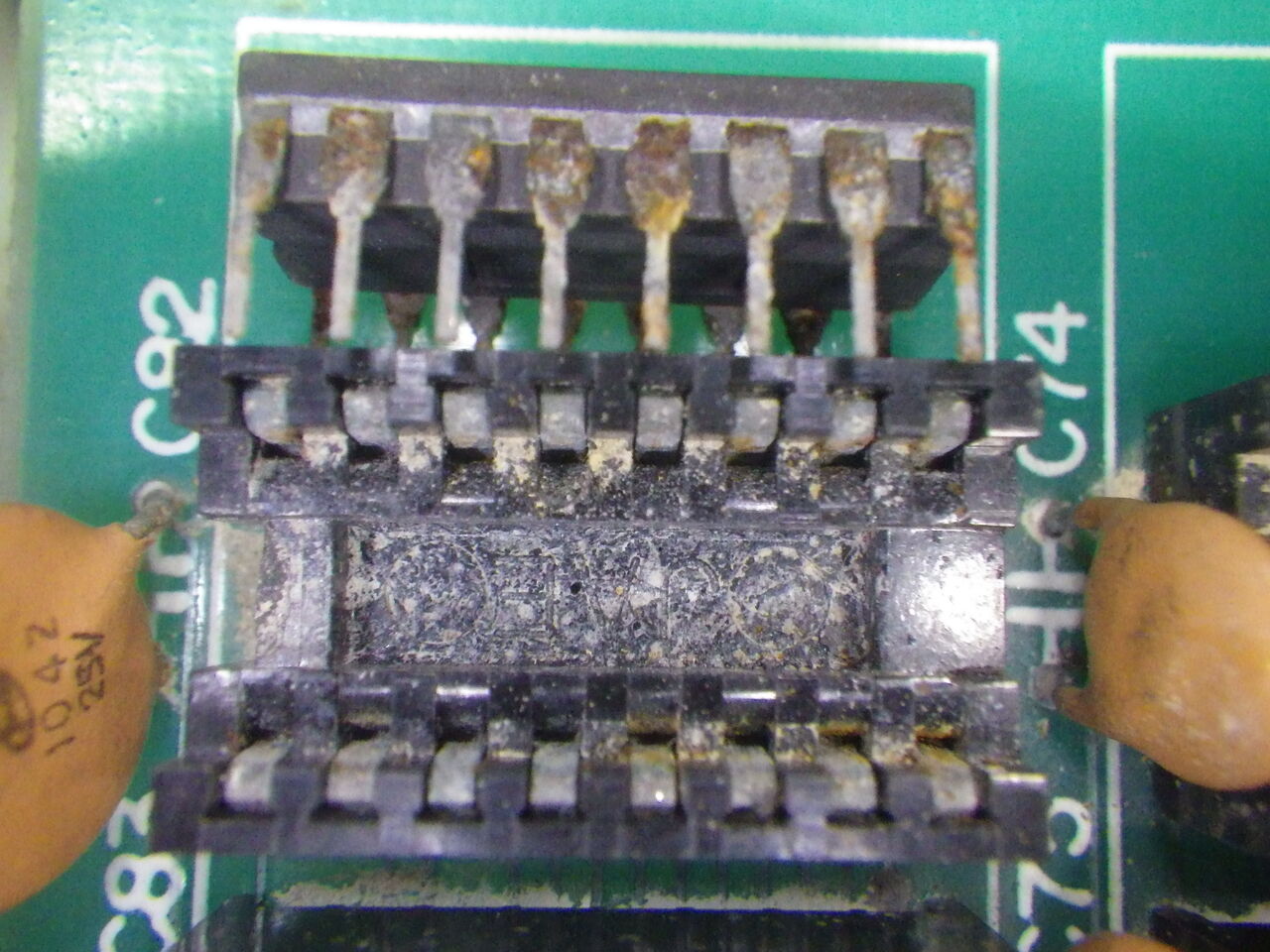

ソケットにささった8255の端子に赤錆。

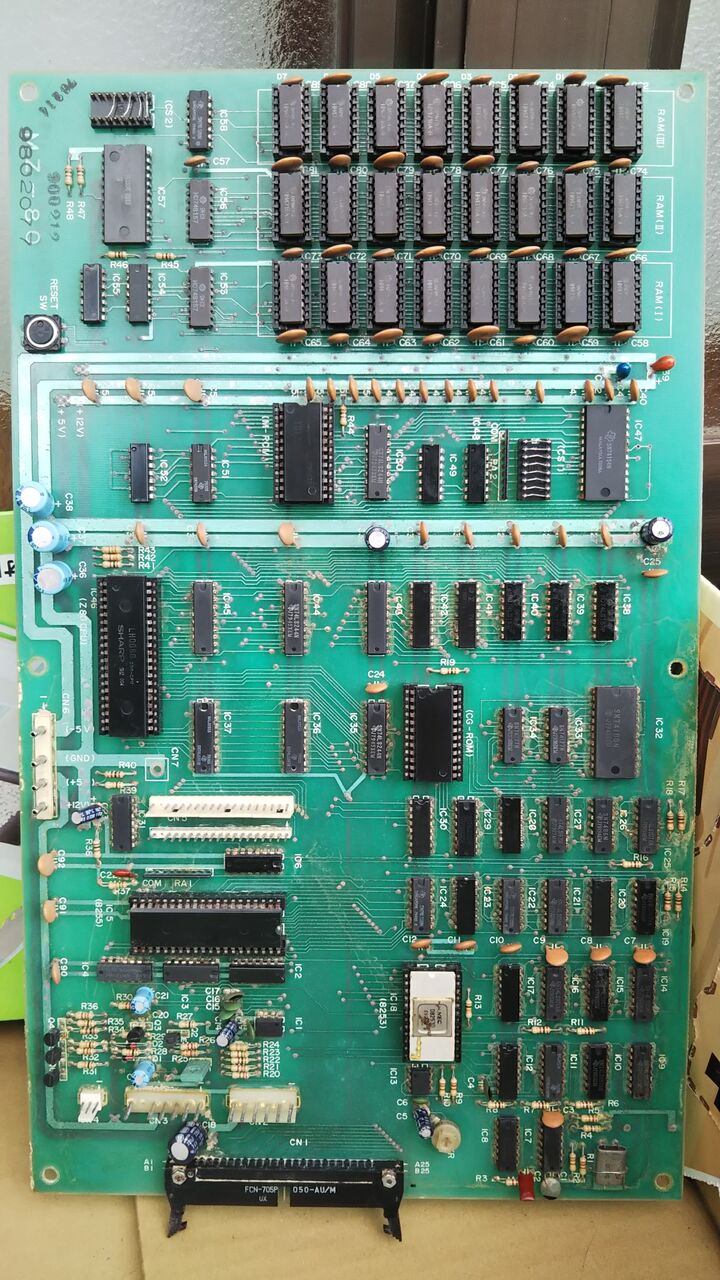

水洗いしてみた。
24個ある16Kx1bit DRAMはこのとおり。

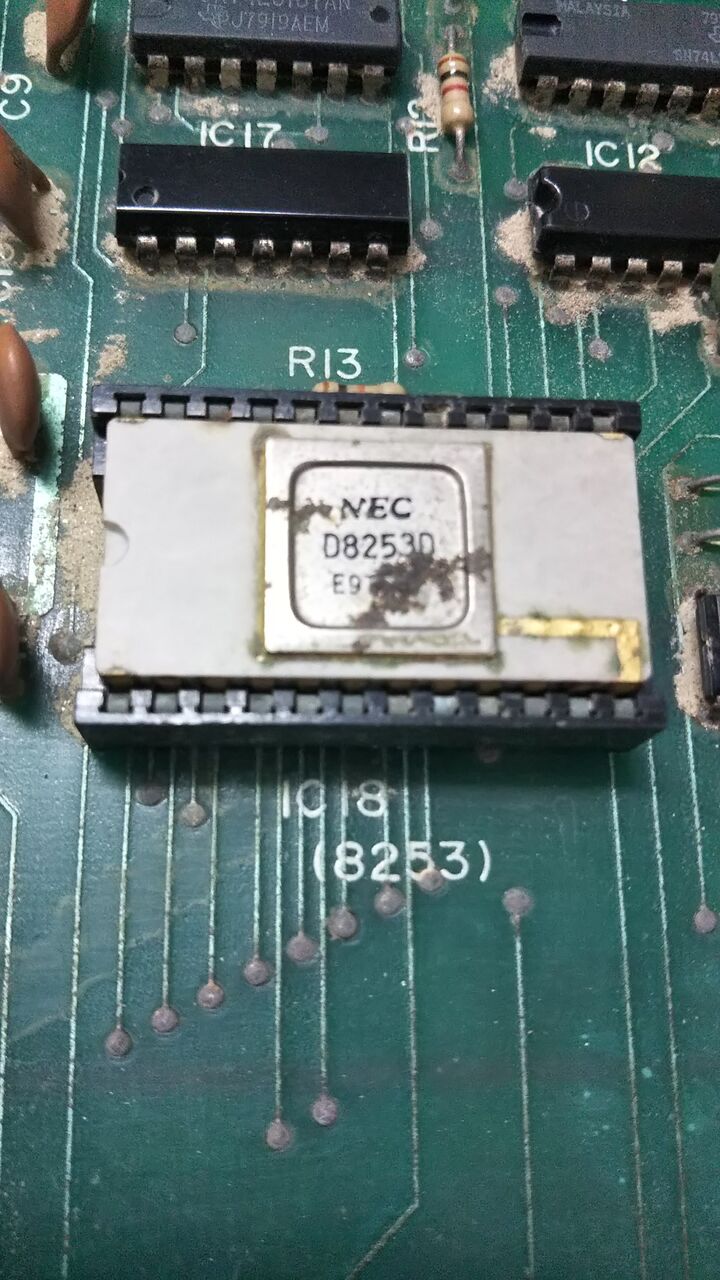

8253はセラミックパッケージだった。

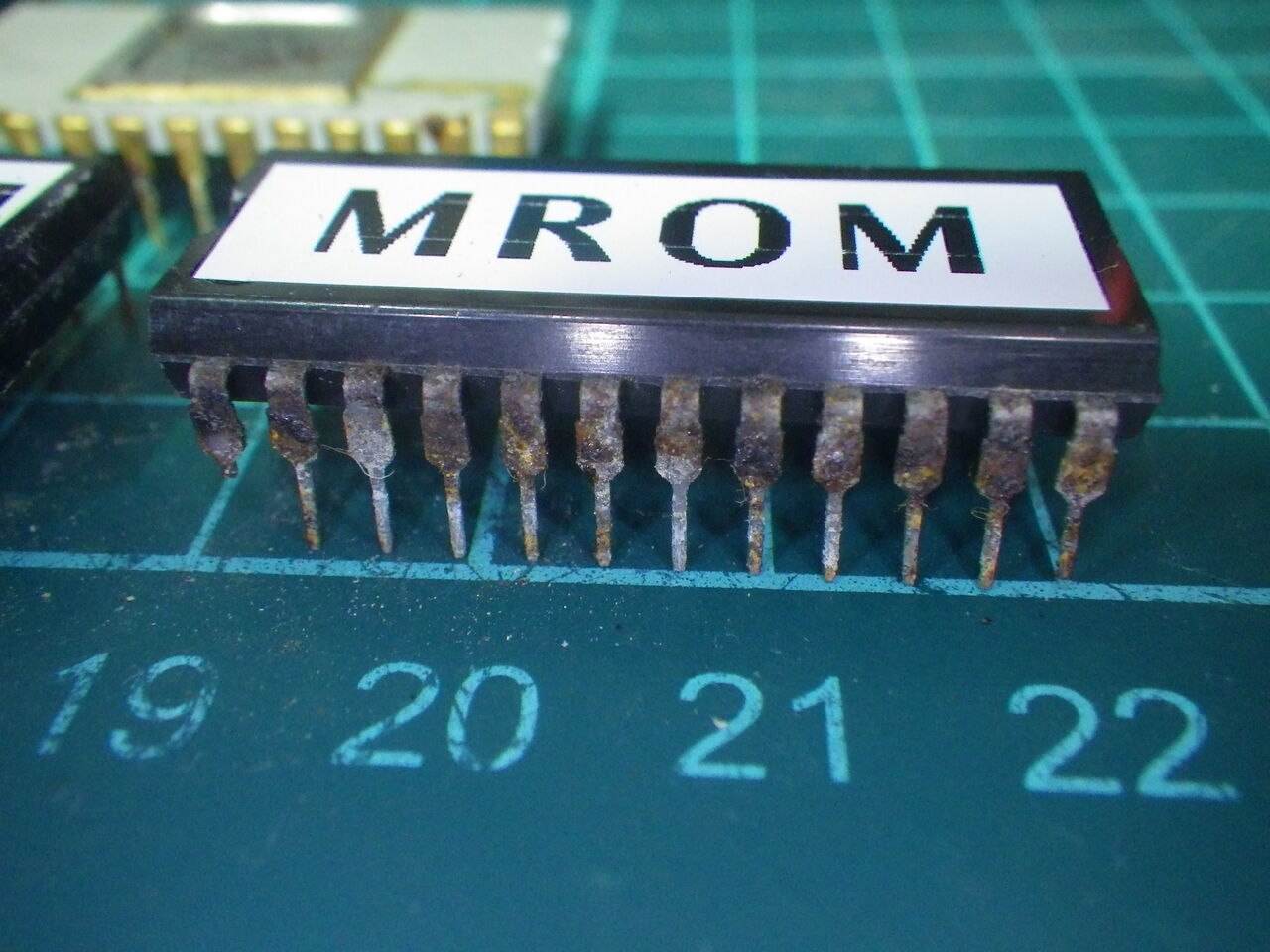

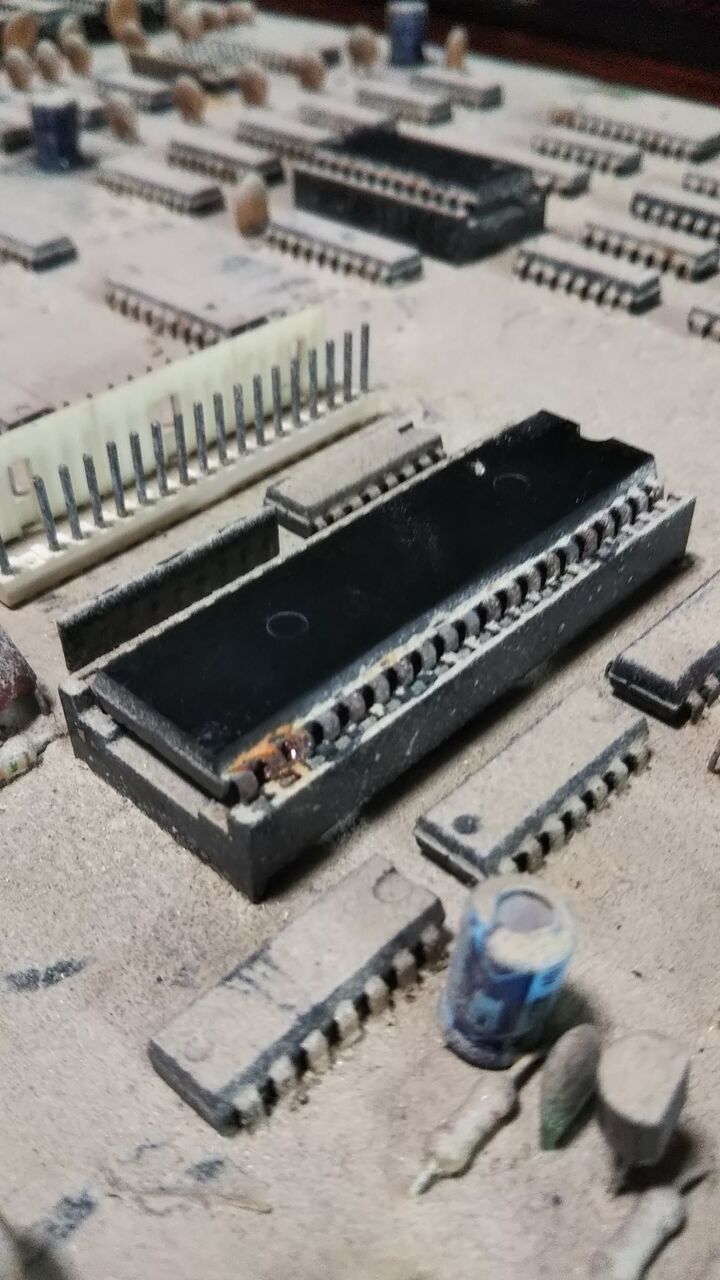

モニターROM、CG-ROMやZ80などソケットにささっていた部品の足は脆くなっている。
CRT、キーボード、カセットについては未確認だがそこまで水位は上がってなかった模様。おそらく重いので押入れかなんかに床置きしててこのように水没したんじゃないかな。
修理方針：
・電源 危険なので中身を12V/5Vの電源に入れ替える
・ICソケット DRAMを除き全交換
・VR 浸水して故障していないか確認
・電解コンデンサ 全交換
・メモリはSRAM置き換えを検討
・キーボードコネクタ 浸水で酸化しコネクタが固着していた。錆落とし
・CG-ROM,Monitor-ROM メッキ線などで端子を引き出してみる 別ROMに焼き直す
