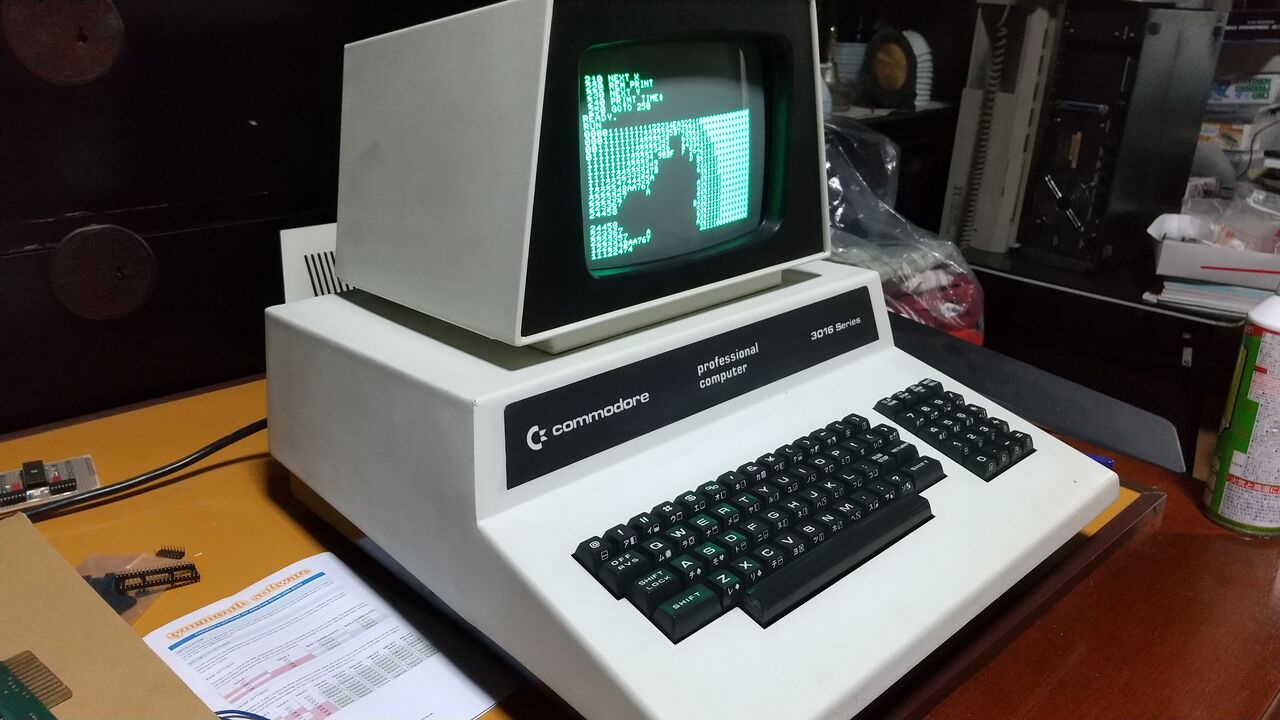

PET2001のCRT背面には輝度調整のつまみが出ている。このCBM3016は電源を入れても画面に何も表示しないことがあり、このつまみをグリグリ動かすと表示したり消えたりする。

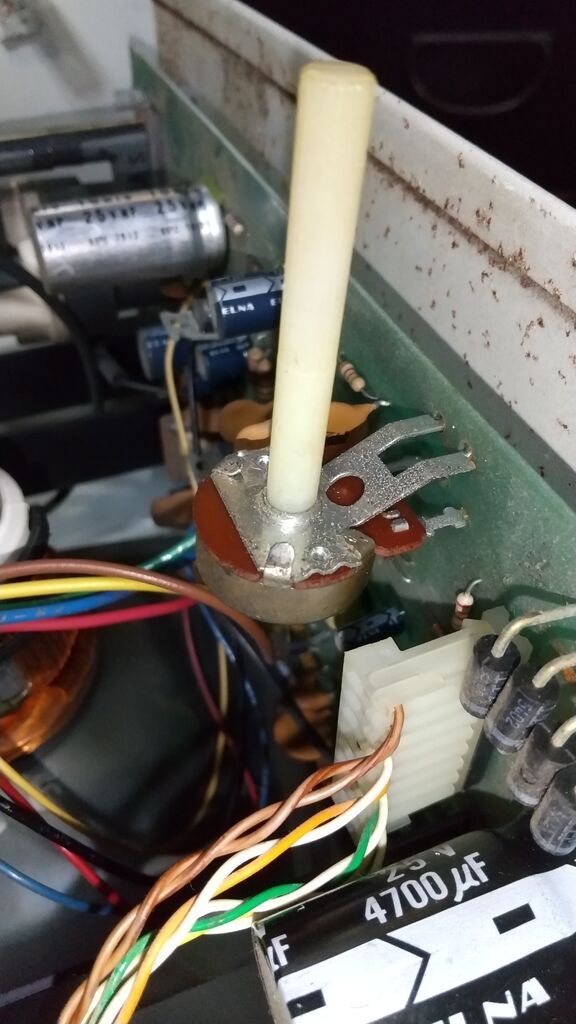

CRT背面の金属パネルを外すとこのようになっている。
2021-03-31 16.08.13

　可変抵抗にガリがあると、つまみをいじるたびに輝度がビクンビクンと変化するはずだが、これは表示するか消えるかのどちらか。つまみの軸は割と長いので、壁にぶつけて摺動子の部分が曲がったのだろうか。作業のためCRTを本体から外す。ナット４個で固定されていて、ケーブルは電源トランスから直結している部分があるためCRT内基板の方のコネクタを外す。

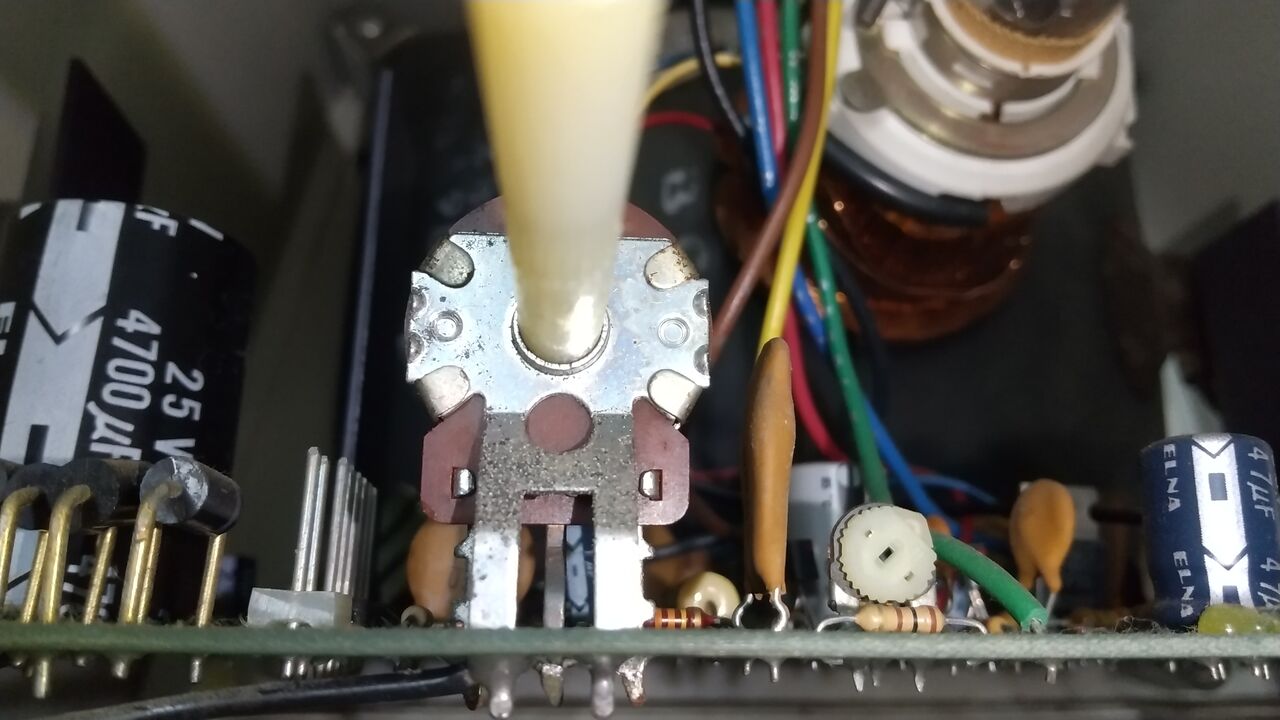

　金属のツメ４つを起こして背面のカバーを外してみる。右側に見えるつまみの根本にあるのが摺動子で、これがカーボン抵抗に押し付けられている。
2021-03-31 16.14.37

　これが本体側に塗布されたカーボン抵抗。鏡がハッピーセットのおまけですまん。
2021-03-31 16.18.05

　先程の摺動子を清掃する。接触する箇所を紙やすりで磨き、ピンセットで接触がよくなるよう少し起こす。元通りカバーを付ける。
2021-03-31 16.27.59

　元通りに組み立てる。今度はつまみを動かしても画面は消えない。OK。
2021-03-31 16.57.50
