SONY SMC-777を入手したがフロッピードライブにフロッピーディスクが挿入できない。通常は挿入後にメカが下がって媒体が正しい位置にセットされるのだが。

　SMC-777は底面５箇所、ファンクションキーラベル下の１箇所、背面の黒いネジ１箇所を外せば分解できる。これはマイナスネジで磁化したドライバーでないと元に戻すときに難渋する。

　フロッピードライブは本体底面のネジとコネクタ近辺のネジを外し、信号コネクタと電源コネクタを外せば取り出せる。さらにドライブのカバーを外す。

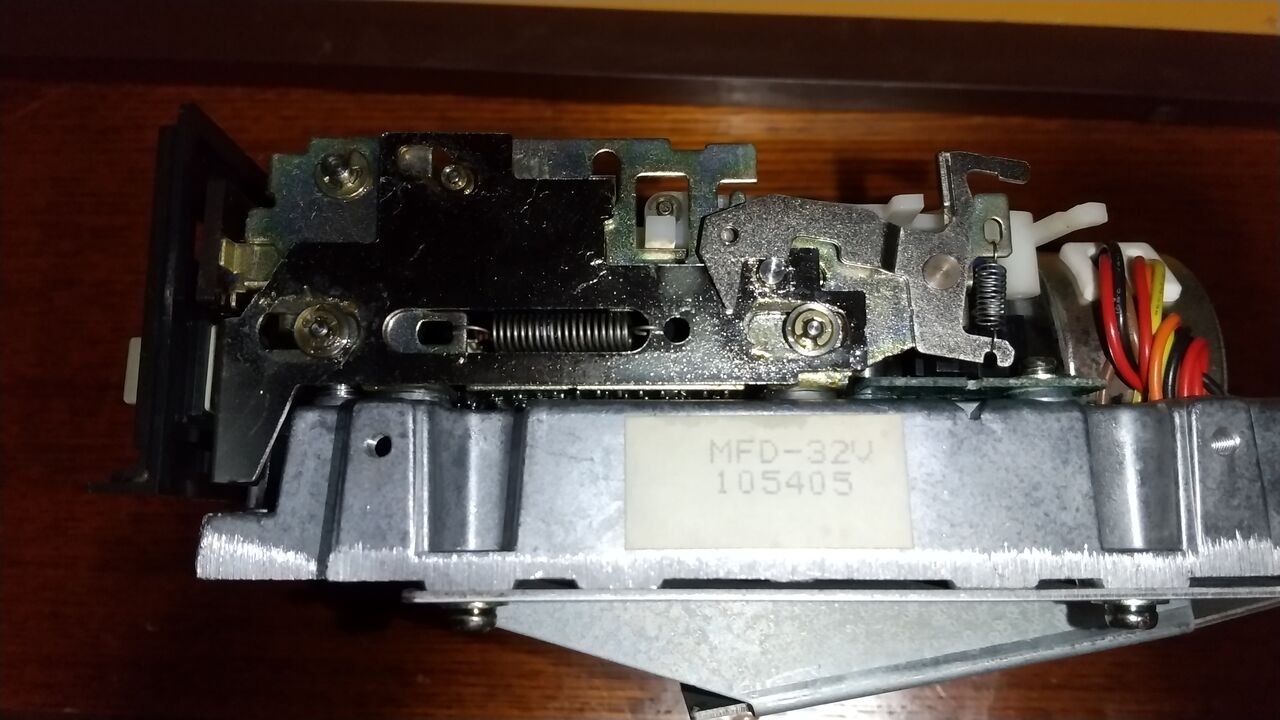

　ドライブ名はMFD-32V。OA-D32Vのデータシートが参考になる。

シャッターを開閉するL型の金具の動きが渋い。CRC 5-56を付けて指で何回か動かし滑りをよくする。
2021-09-11 19.55.44

　側面の油も固着してるようだ。ここにCRC 5-56をすこし付けてフロッピーディスクを何度も出し入れすると動くようになった。
　駆動部分、ステッピングモーター部分のシャフトにもすこし塗る。ベルトドライブはない。
2021-09-11 19.56.45

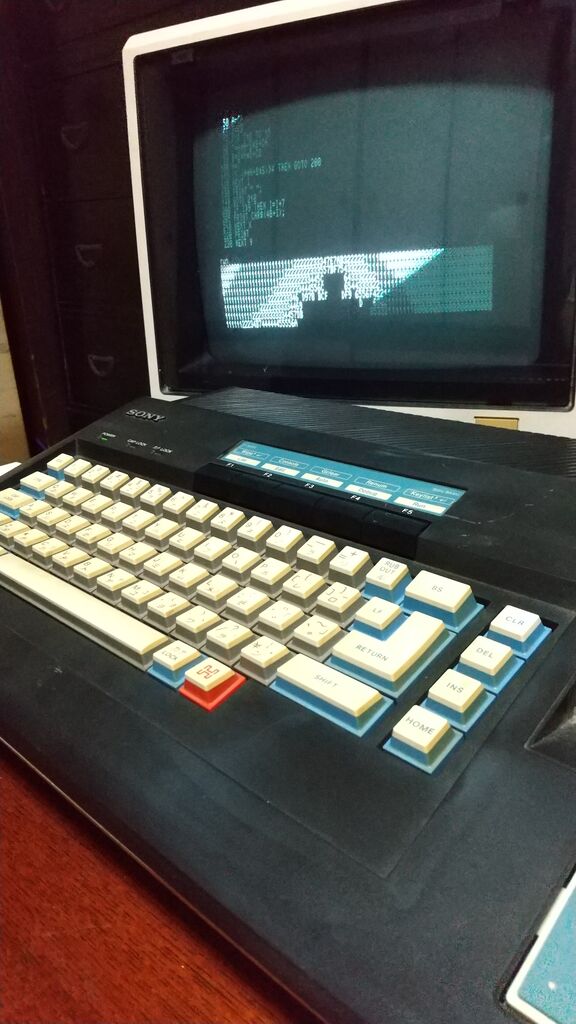

　さて元通りに組み立てるとシステムディスクが起動した。
2021-09-11 20.59.17

　色々遊んでみましょう。
