24Vで70mA駆動のLEDをテストしたいのだが、ターゲットは高価なので代わりの物を作ってテストすることにした。

主要部品は以下、秋月電子より：
３Ｗ白色パワーＬＥＤ　ＯＳＷ４ＸＭＥ３Ｃ１Ｅ　２００ルーメン
定電流源ＩＣ（３０ｍＡ）　ＮＳＩ４５０３０ＡＴ１Ｇ　（１０個入）

パワーLEDはmax 700mAだが今回は70mA以下なので放熱板不要と判断。このLED、ロットによっては極性のマークがなかったりするらしい。定電流源ICはCRDじゃないのかな？
これらチップ部品を両面基板に半田付け。回路は以下の様な感じで。
2013LED 8

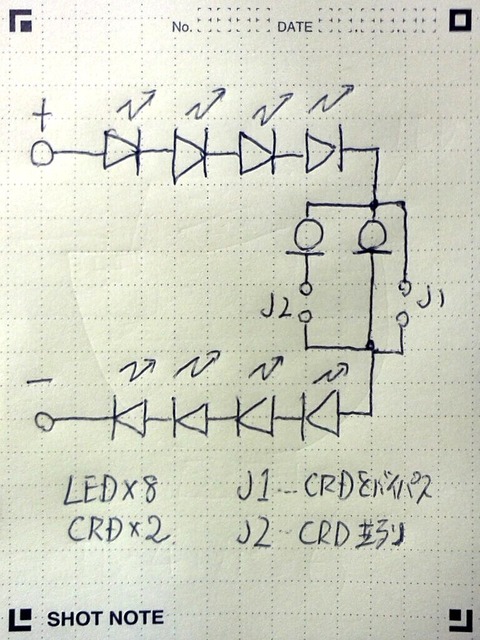

　外部に定電流源を繋ぐためにCRDはバイパスできるようにした。また、並列接続にすることにより電流を２倍にできる。
2013led80

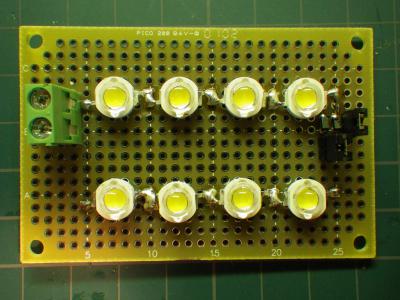

2013led81

うおっ眩しい
