メモ：ICL8038キット

　ICL8038を使ったファンクションジェネレータのキットが300円と安かったので買ってみた。再度見たら272円になってる。どういうことだ。昔秋月電子のキットは一桁ぐらいちがったはずだぞ。

HiLetgo ICL8038 関数 機能信号発生器モジュール DIYキット 正弦波 三角波 [並行輸入品] HiLetgo 売り上げランキング : 690 Amazonで詳しく見る by G-Tools

データシート：
https://www.intersil.com/content/dam/Intersil/documents/icl8/icl8038.pdf

　キットに説明書はなし。基板のシルク印刷をたよりにハンダ付け。14pinのICソケットは別に用意した。
スライドスイッチは発振周波数のレンジ切り替え。
104の半固定抵抗は正弦波の歪み調整、203の半固定抵抗はデューティ比の調整。
右側のツマミでおおまかな周波数の調整、中ほどにある青いポテンショメータで精密な調整。

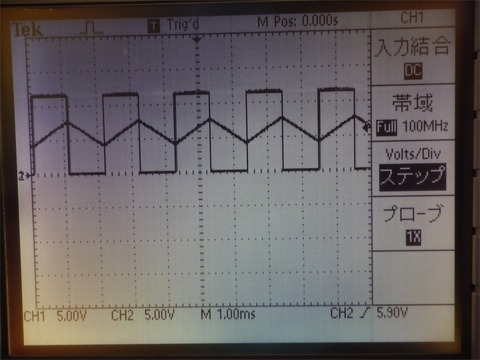

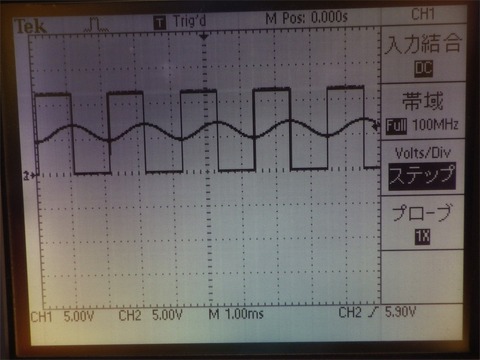

　電源＋12Vでの観測。矩形波は0V〜12Vのフルスイング。




　8038を使ったファンクションジェネレータの作例はネット上にあるので真似して作ってみよう。

秋月 ＰＩＣマイコンデジタル時計キット Ｖｅｒ．３（卓上型）

　五年以上前に作りかけて放置していた秋月電子のデジタル時計キットをようやく完成させた。

ＰＩＣマイコンデジタル時計キット　Ｖｅｒ．３（卓上型）



　が、最初はこうなっちゃったのよね。ハンダブリッジしていた。



　このキットはベースが同じで大型の16セグLEDを使ったキットがある。
超大型表示マイコンデジタル時計キットＶｅｒ．４

　以下の超大型4桁LED表示キットを使えば、同等のものができる。
超大型４桁ＬＥＤ表示キット




　これに百円ショップで買ってきた、暗記用の赤い下敷きを通すと見やすくなる。



　電源は別。さてこんな感じで表示されるとなると、時計本体部分をArduinoかなんかで作って差し替えてもいいかなと思いますね。
