SBCF8の組み立て

　aitendoにスポット入荷したFairchild F8。私は二巡目で入手した。このままではただのコレクションになってたところを電脳伝説さんのSBCF8を組み立てる機会に恵まれたのでやってみた。

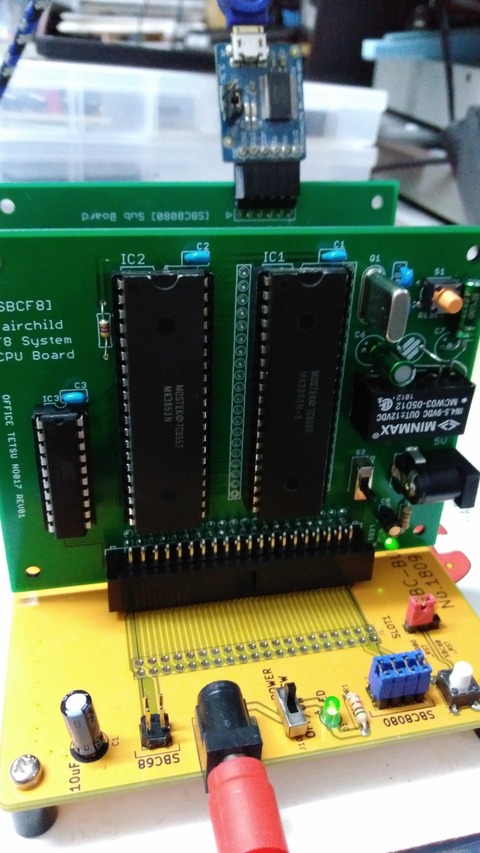

　SBCF8はSBC8080と同様にSBC8080SUBボード上のメモリとUARTを使用する。また、今回からはバス上で使用したかったためSBC-BUS Rev.02とそれにコネクタをあわせたSBC8080SUBボードを先に作った。

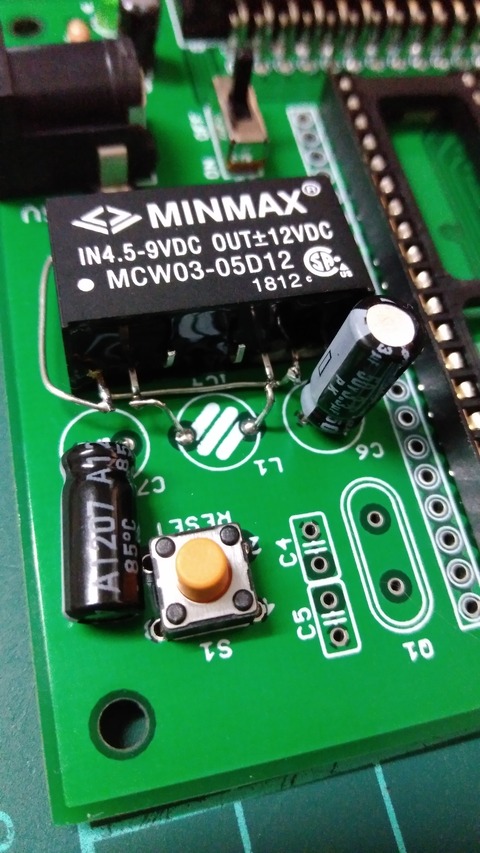

　SBCF8はSBC8080と同等の5V→12V昇圧回路があるが部品を探し出すのが面倒だったため秋月電子から購入したDCDCコンバータを使用した。これは±12V出力のものだが手持ちでこれしかなかったため。ちょっと割高。

ほぼ部品は手持ちでOKだったが2MHzの水晶振動子は別に入手。4MHz以下くらいの水晶振動子は入手しずらくなっている感じ。

　さて動作確認をしたのだが動かず。２つの問題点があって、ひとつはSBC-BUSに1つずれて挿入していたこと。これでも電源ははいってしまうので気付くのが遅れた。もうひとつはDCDCコンバータの配線が切れてしまっていたことでVGG(+12V)が供給されていなかった。ここではついでにDCDCコンバータ前後のコンデンサを余裕がなかったかな？程度の考えで3.3uF→33uFに交換している。

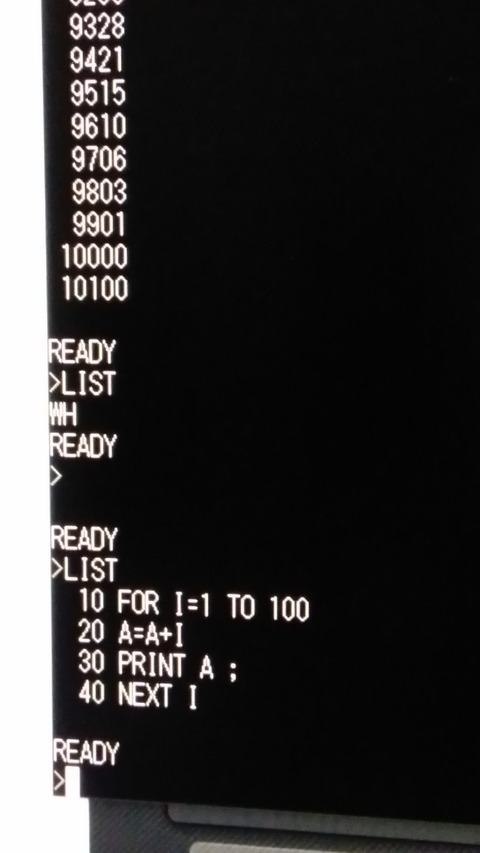

TINY BASICが動きました。

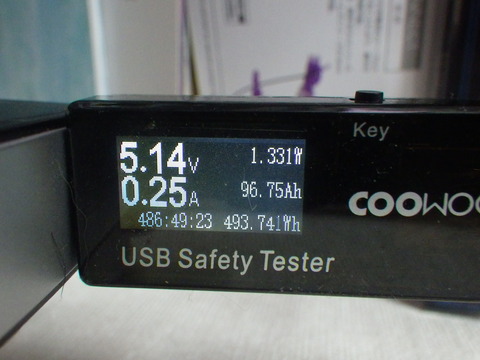

USB電源アダプタを使用して、消費電力は5.14V/0.25Aで約1.3W。

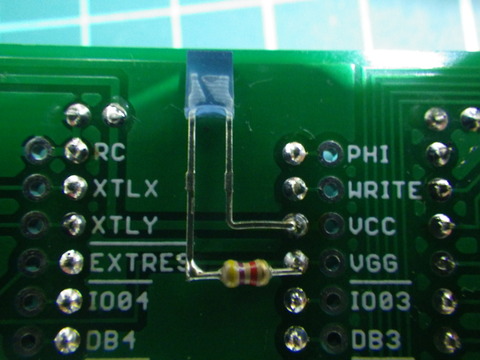

　ついでにVGG/VCC確認用のLEDを追加。

　これで12Vを確認。

　電脳伝説さんありがとうございました。

F8関連で探した資料は以下：

http://aitendo3.sakura.ne.jp/aitendo_data/product_img/ic/MOSTEK/MOSTEK_Microcomputer_Data_Book.pdf

http://datasheets.chipdb.org/Fairchild/F8/fairchild-3850.pdf

www.bitsavers.org/components/fairchild/f8/F8_prelimUM_Jan75.pdf

https://www.chessprogramming.org/Fairchild_F8

https://orphanedgames.com/videobrain/f8_programming/f8_programming.htm
