前回の6800系命令一覧表の追加で68HC11の命令一覧表を作りました。

　6800 Instruction Table


　68HC11はMC6801/MC6803の上位互換で新たにYレジスタが追加されている。これにともない、0x18、0x1a,0xcdのコードはプレフィックスとして扱われる。
07
　ビットを操作するBSET/BCLR、ビットを見て分岐するBRSET/BRCLRと除算IDIV/FDIV命令が追加。
　HD6303と同等のXGDXとXGDY、似た動作をするSTOP、テストモードに入るTEST命令が追加。ただしXGDX命令が割り当てられたコードは異なる。
　HD6303で追加されたAIM/OIM/EIM/TIM命令はない。

33

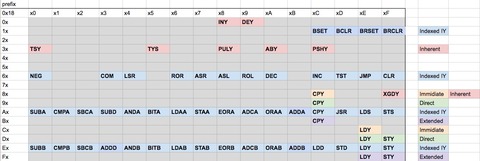

　プレフィックス0x18はインデックスアドレッシングモードでYレジスタを使うバリエーションが追加されている。

59

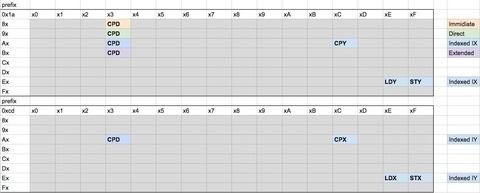

　プレフィックス0x1aは新規命令CPDとYレジスタを操作する命令がインデックスアドレッシングモードでXレジスタを使うものがはいる。
　プレフィックス0xcdはXレジスタを操作する命令がインデックスアドレッシングモードでYレジスタを使うものがはいる。

　8080命令がそのまま動くZ80は現行品、6800命令がそのまま動く68HC11も現行品。8ビットマイクロプロセッサのオリジンたちのコードが今も動いているというのはいいですね。
