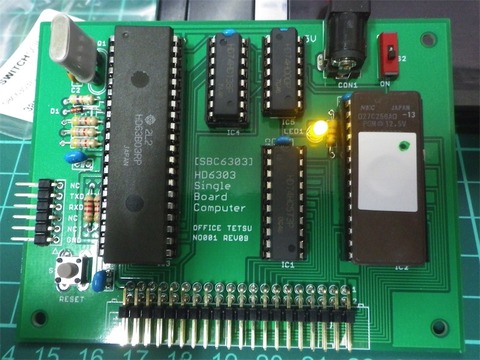

SBC6303ルーズキット、既知の問題としてパワーオンリセットがかからないことがあるというのがあるが私の環境(HD63B03RP)では再現しなかった。

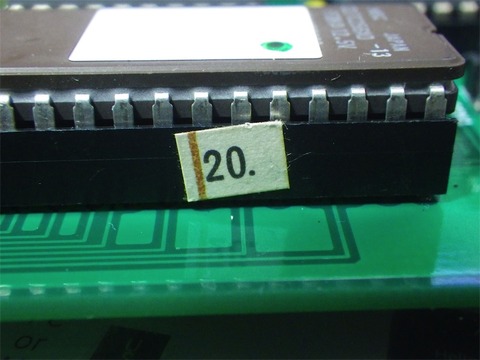

再現性を高めるために手持ちのチップを交換しながら確認する。このうち、HD63P01M1がパワーオンでもリセットがかからない。電源をONにしないでシリアルI/Fを接続した時点でうっすらとパイロットランプのLEDが光るのであーこりゃ漏れとるな、と。ここで電源-GND間の電圧は1.91Vあった。どの程度回り込んでいるかを調べるためにR4(USB-TXD)を外して再度測定すると1.08Vだった。つまりUSB-TXD、USB-RXDの両方から電流が流れ込んでいる。完璧な対策は@cronos_svさんの絶縁USBシリアルI/Fを使うことだけど牛刀なのでここはオープンコレクターのLS07を使って電流が流れないよう分離する。
絶縁USBシリアル変換基板（microUSB）(スイッチサイエンス)
回路は単純で、USB-TXO→SBC6303 RXDに10kΩプルアップ(SBC6303側電源)、SBC6303 TXD→USB-RDIに10kΩプルアップ(USBシリアル側電源)。SBC6303側から+5Vをもらい、シリアル入出力に直列に入れられた抵抗R4,R5をブリッジしてスルーする。
プルアップ抵抗の値は適当で、もしなんかあったら10kΩをパラにしたら半分になるじゃない程度の考えで決めました。
アダプタ基板はこんな感じ。秋月D基板を半分に切ったもの。
アダプタ基板裏。
SBC6303側のパッチ。

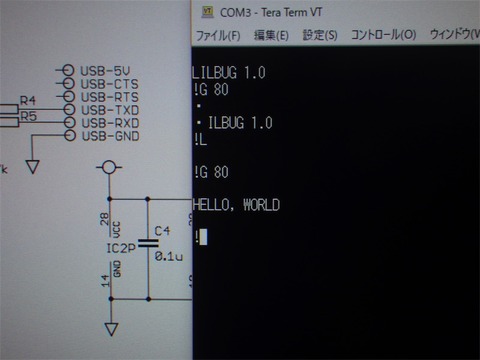

このアダプタ基板を入れた状態で本体電源ON、USBシリアルI/Fを接続、電源部分の電圧は0V。動作も問題なくパワーオンリセットが効くようになった。
LS07の他にオープンドレインのHC07でも良さそう(後で気づいたけど千石やマルツにあった)。
