I2C EEPROM実験基板

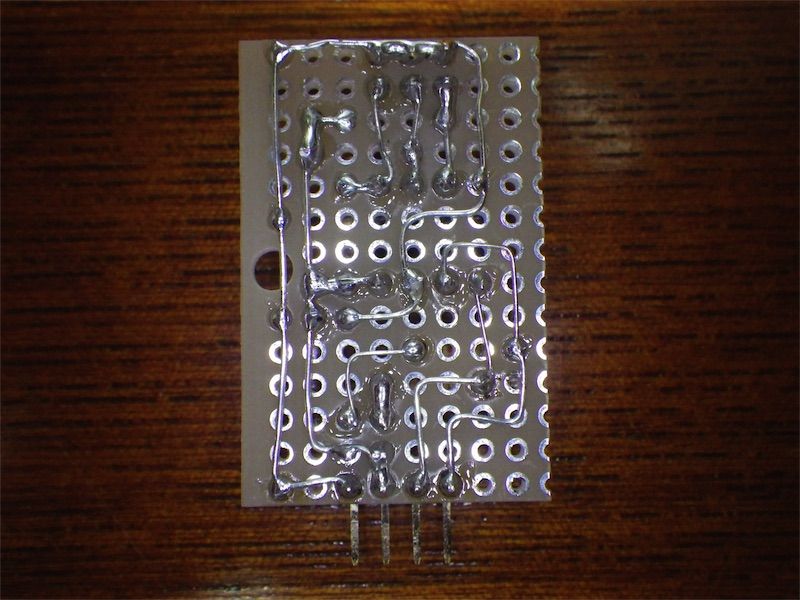

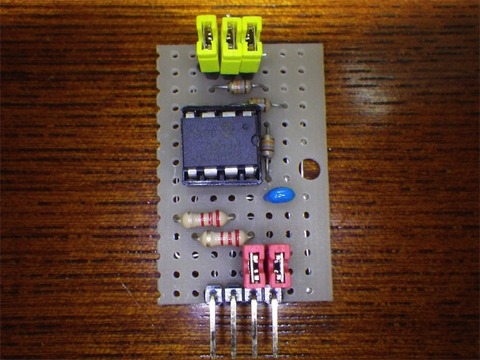

　秋月Ｃ基板の半分サイズのD基板をさらに半分に切ってI2C EEPROMの実験基板を作った。24LC256や24LC64などをテストできる。

　端子は左からSCL,SDA,Vcc,GND。Groveの並びに合わせてある。I2Cバスのプルアップ有無とアドレスの指定が可能。ライトプロテクトはなし。






　ArduinoのI2C Scannerで動作テスト。i2c_scanner(Arduino playground)
24LC256を使ってアドレスのジャンパ線を設定することにより、0x50〜0x57に変化することを確認。

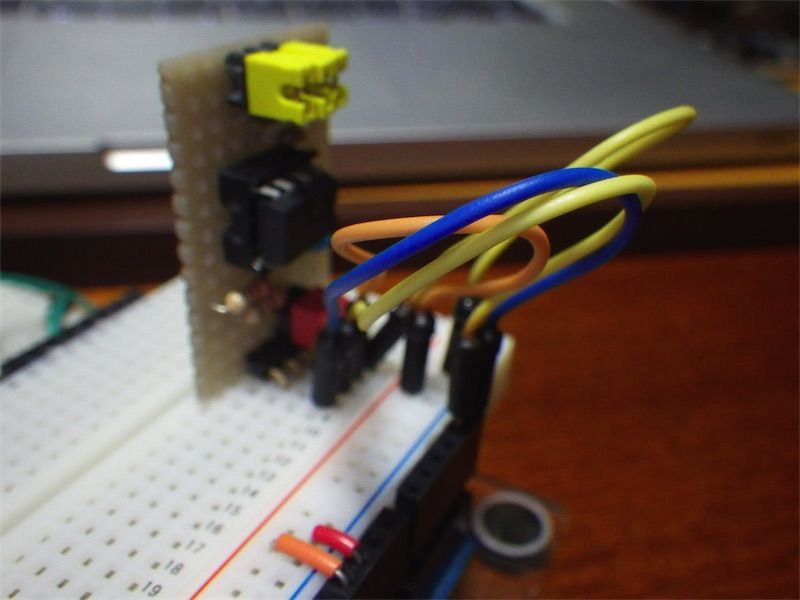

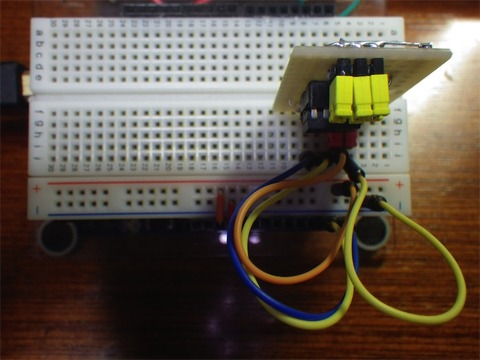

　テストは熾火研究所＊電子工作室さんのブレッドボードシールドを作ってやってみた。これ便利よ。
もういっそのこと…　で、『ブレッドボードシールド作ってみた』(熾火研究所＊電子工作室)







　読み書きテストはまだ。

ブレッドボード用電源治具

ブレッドボードで工作していると、電源を上下に渡すのが面倒と感じることがあるのでちょっと作った。


　こうやって2x5=10Pのピンヘッダを二個用意。奥の方はプラスとマイナスになる端子を少し引き伸ばしておく。




 　ACアダプタのジャックとコネクタがあらかじめ配線されている製品があるので、これをつける。
あとは使用したい電源電圧にあったACアダプタを繋ぐだけ。今はACアダプタがスイッチング電源になって期待通りの電圧が得られるのでこれでOK。

Seeeduino用DCジャック〜2ピンコネクタ変換ケーブル [スイッチサイエンス]
※2mm間隔のコネクタのものは使えないので注意

ほんとはこれが欲しかった
Adjustable breadboard power supply kit - v1.0
