スイッチサイエンス32U4ブレークアウトボードとAVRISPmkII

スイッチサイエンスの32U4ブレークアウトボードをArduino Leonardo化した。

SWITCH SCIENCE 32U4ブレークアウトボード

AVR ISPmkIIでArduinoブートローダを書き込むための端子は以下。

SCK (2).B1
MOSI (3).B2
MISO (4).B3
RST (5)
Vcc (6)
GND (21)

ACR ISPmkIIのICSP端子を上から見た図

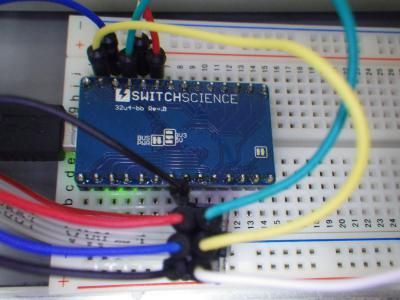

ブレッドボード上で書き込み用の接続。32U4ブレークアウトボードはひっくり返して載せてる。また、AVR ISPmkIIのICSPコネクタは写真では上を向けているのでVccが左上に見える(赤い線)。


　Arduino IDEから[ツール]→[書込装置]でAVRISPmkIIを選択し、[ツール]→[ブートローダを書き込む]でしばらく待つと青いLEDが点滅するようになる。これでOK。

参考：
AVRC Programming-Programmer
