前回の実験の続き。今度はデータシートにあるノイズ対策をやってみた。ちょっと見てみよう。

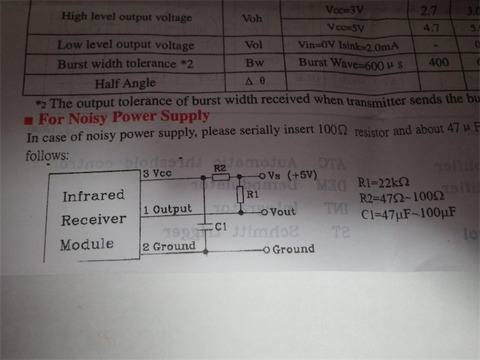

Vcc-GND間に電源安定用のコンデンサ、R2はダンピング抵抗と思われる。
ダンピング抵抗について:第6回 ダンピング抵抗の値ってどのように決めるの (elspear)
R1はプルアップ抵抗の様に見えるが

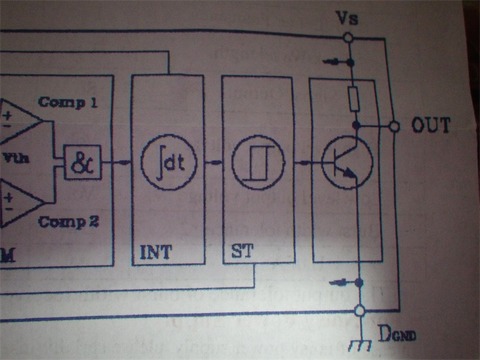

赤外線受信モジュールの出力はこのようになっているので、内部のプルアップ抵抗にパラに22KΩをつないだようになる。赤外線受信モジュールのVcc-Vout間を測定すると25KΩ〜30KΩ台だったので、約10KΩくらいになる。V=IRなのでこの部分にノイズ源となる電流が流れるとRが大きいほどノイズとなるVも大きくなる。
デメリット:5V電源で内部30KΩとすると待機時に約0.17mA、10KΩになると0.5mA流れることになる。
コラム: インピーダンスの話(TRITECH)

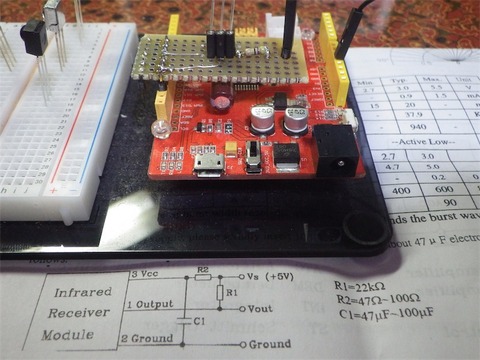

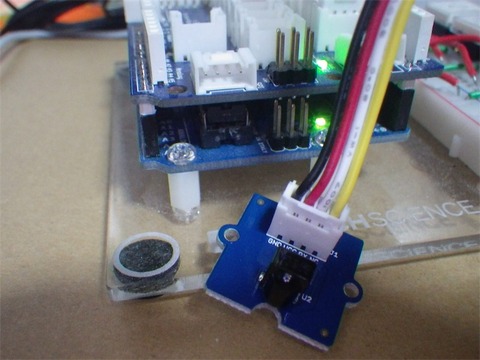

こんな感じで対策回路を組み込んだ基板を作り、前回と同じ条件で実験した。

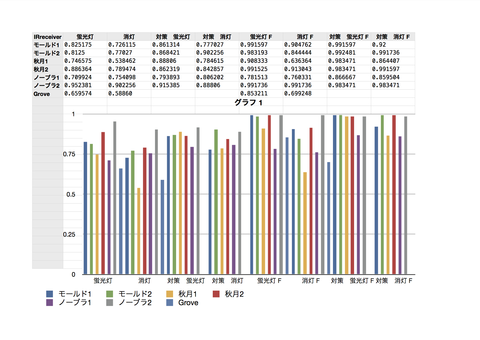

で、結果は以下のとおり。(クリックで拡大)

対策後は認識率が上がっている。同じ種類のモジュール(秋月モールド、秋月シールド有り、ノーブランドシールド有り)それぞれ2個ずつ試したがモジュール間の差というよりは個別のばらつきが大きいように思える。そう言い切るためにはもっとたくさんの個数で調査しないといけないが手持ちはこれだけなので。
ノイズ対策回路の効果は確認できたので、今回の用途ではその回路を組み込み、赤外線受信モジュールは選別品を使うことにする。
