MZ-80K2E ディスプレイ制御基板の修理

　前回、MZ-80K2E ディスプレイの故障の続き。

　MZ-80K2Eのブラウン管不良ということがわかったので水没！MZ-80C のブラウン管を使って動作確認。しかし表示しない。で、ディスプレイ制御基板から発煙が。

以前の状態はこのとおり。

MZ-80K2Eのブラウン管＋MZ-80K2Eの制御基板。

MZ-80K2Eのブラウン管＋MZ-80Kの正常な制御基板。

　今回発煙したMZ-80K2Eのディスプレイ制御基板は垂直方向の振幅が足りないように思える。そこでサービスマニュアルを参照しながら垂直振幅関連の部分からコンデンサ交換を行ってみる。

uPC1031Hは垂直振幅出力のICで、近辺のコンデンサは以下のとおり。

☆C2005 1000u/16V
―C2006 .0033u
―C2007 .0033u
☆C2008 4.7u/25V
☆C2009 1u/35V(TN タンタル)
★C2010 22u/16V
―C2011 .033u
☆C2012 4.7u/25V
☆C2013 22u/16V
☆C2014 22u/16V NP?
☆C2015 100u/10V
★C2016 1000u(2200u)/16V

これらのうち☆、★が電解コンデンサ。C2016はサービスマニュアルでは1000uFだが実際は2200uFの品が搭載されていた。

　では手持ちの関係でC2016から交換。このMZ-80K2Eのディスプレイ制御基板はサービスマニュアルと若干異なっていて、C2016の＋側からD2007,R2049が接続された箇所の間に2.83Ωの抵抗が基板裏に取り付けてある。他にももう一箇所抵抗が取り付けてある箇所がある。

　外したC2016の容量を調べてみると0.05Ω。ショートしている。発煙箇所はここかもしれない。

【図解あり】コンデンサ故障の原因と対策事例 15選 - ショート(短絡)故障(エーアイシーテック株式会社)

　いきなり当たりを引いた感がある。これを2200u/35Vと交換。ついでに同じ配線上にあるC2010 22u/16Vも交換。こちらはもともと異常なし。

　修理したMZ-80K2Eディスプレイ制御基板とMZ-80Cのブラウン管を組み合わせて動作確認。が、MZ-80K2Eの電源が入らない。この前まで動いていたのに。しかたがないので正常に動いているMZ-80Kのディスプレイとして接続。動作確認OK。発煙もない。

は〜電源故障か。次々と壊れていくのはどういうこったい。とりあえずディスプレイ関連は解決。

タグ：: MZ-80K; MZ-80K2E; MZ-80C; ブラウン管

2023年08月30日02:45
hardyboy
コメント:0

3月19

MZ-80C基板の電解コンデンサ交換

ぼちぼち水没基板の修理。電解コンデンサはどうもやばかろうと思うので交換することにした。

水没！MZ-80C

低温はんだとMZ-80CのICソケットはずし

まず基板上の電解コンデンサ・タンタルコンデンサを調査。

C5,C23 1uF16V電解

C14 10uF16V電解

C18 220uF16V電解

C19,C21 22uF16V電解

C26,C32 100uF16V電解

C36,C37,C38 100uF25V電解

C39 33uF10Vタンタル

C41 10uF35Vタンタル

ついでにVRも交換することにする。

VR 68Kohm

方針：現在の電解コンデンサは昔のものより小型なので同容量で電圧は高くても良い、小容量(1uF)は積層セラミックで代替する。

(1)IC18(8253)近辺　IC13はタイマIC555でカーソルキーのブリンク制御を行っている。

C5 1uF16V電解→1uF50V積層セラミックに交換。

VR 68Kohm→50Kohm、IC18にICソケット実装。

(2) IC5(8255)近辺

C14 10uF16V電解→10uF16V電解

C18 220uF16V電解→220uF35V電解

C19 22uF16V電解→22uF50V電解

C21 22uF16V電解→22uF50V電解

C23 1uF16V電解→1uF50V積層セラミック

C18 220uF16V電解を外して裏返したところ。割れかかっている。

(3)電源コネクタ近辺

C36 100uF25V電解→100uF35V電解

C37 100uF25V電解→100uF35V電解

C38 100uF25V電解→(なし)　-5V系を使わない予定のため

(4)DRAM近辺

C26 100uF16V電解→100uF35V電解

C32 100uF16V電解→100uF35V電解

C39 10uF35Vタンタル→(なし)　-5V系を使わない予定のため

C41 33uF10Vタンタル→33uF25V電解　DRAMなしにする予定なので単なる平滑用

　まだ泥が残っているので部品を外してはアルコールを付けた綿棒で拭いている。まだ先は長い。

　外した部品。ハンダ吸い取り器から出てくるハンダくずは作業中小さいビニール袋に入れている。

　今回の作業ではエンジニアのハンダ吸い取り器SS-02を使用した。樹脂製のものにくらべて短いので片手で操作でき作業性がよい。

エンジニアハンダ吸取器 SS-02

エンジニア(ENGINEER)

タグ：: MZ-80C

2021年03月19日01:09
hardyboy
コメント:0

12月17

低温はんだとMZ-80CのICソケットはずし

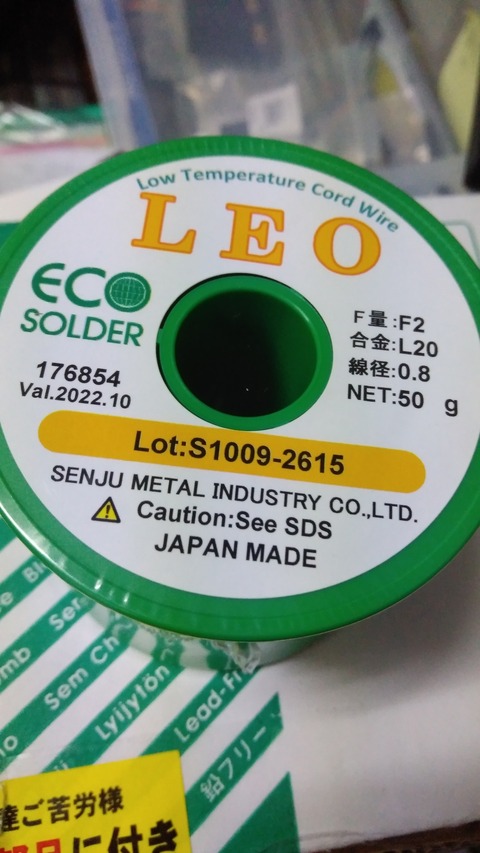

　鉛フリー低温やに入りはんだエコソルダーNEOを入手した。定価は約4000円だがモノタロウでクーポンが使える日に購入すると２割引ぐらいになる。今まで基板からDIP部品を外すのにサンハヤトの表面実装部品取り外しキットを使っていたがそろそろ付属のハンダが切れるしもうすこし安くできんかなと思って。これは融点が200℃。

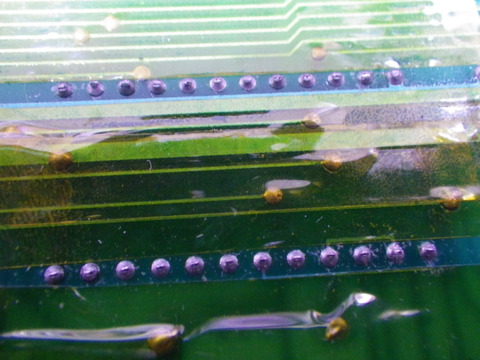

　見づらいけどカプトンテープで取り外すICソケットのピン周辺を保護。

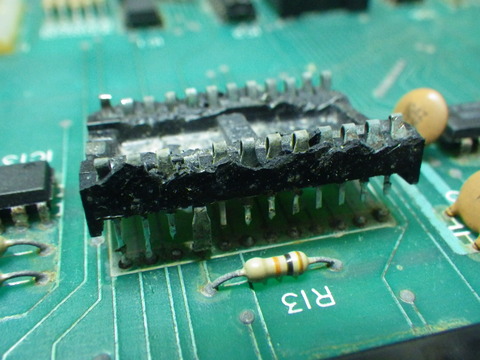

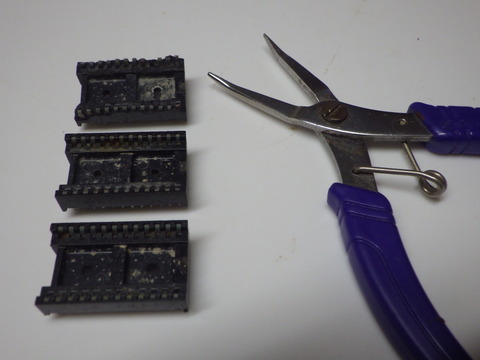

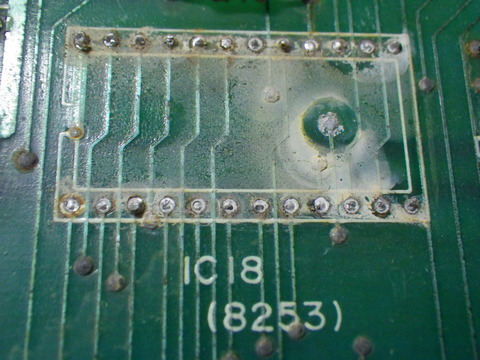

　MZ-80CのICソケットは最近の細い桟が付いたものと違って樹脂の部分が多く解体しづらい。通常なら中央部分にある桟をニッパーで切ってしまえばピンの列を片方づつ外せるのだが、このように端が脆く砕けるだけ。はんだ面に低温はんだを付けて通常のハンダゴテ(350℃)で充分に温めソケットの左右からペンチでテコの原理で持ち上げてはずす。
