　焦電センサモジュールの挙動があやしかったのでArduinoに繋いで終日ログを取ってみた。
やり方としてはArduino UNOの入力3本に焦電センサモジュールの出力をつなぎ、それを表示。センサの状態は16進数1桁で表すので、4ピンまではパッと見ただけでわかる。これを1秒ごと繰り返す。
1秒ごとシリアルコンソールに出力すると1秒ごとに選択がクリアされるのでコピペで結果を持っていけない。そこで60秒ぶん内部で溜めてから1分を一行として出力する。

ソースとログはこちら。
https://gist.github.com/houmei/e2e3f5a1cc5b09992a8df9c8eb429de1

焦電センサモジュールだが、ちゃんとした電源端子を使わずに内部3.3Vの箇所に乾電池を繋いだのが悪かったみたいで、きちんと仕様通りにやったらなんの問題もなかった。

SODIAL(R) モジュール焦電型赤外線検出器PIRモーション

SODIAL(R)
売り上げランキング : 37055

Amazonで詳しく見る by G-Tools

HiLetgo 人センサーモジュール焦電赤外線 HC-SR501 [並行輸入品]

Phishine
売り上げランキング : 24723

Amazonで詳しく見る by G-Tools

タグ：: Arduino; PIR

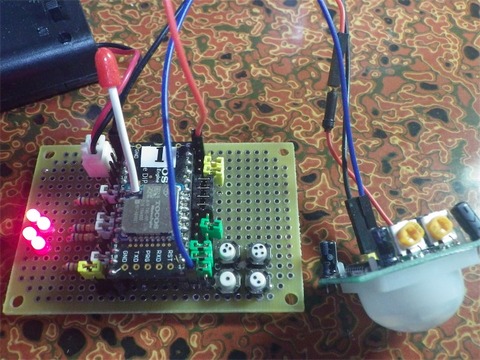

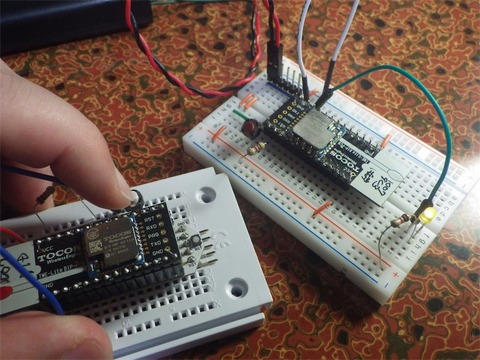

　離れたところのデバイスを操作できるTWE-Liteについていくつか実験。

超簡単！無線マイコンモジュールTWE-Lite DIP

購入時に入っている以下のアプリをそのまま使用。
超簡単！TWEアプリ

わかったこと：
・親機のIDは0。子機IDを設定している子機モジュールは、子機IDを1とすると、親機がID=1とID=120(全子機)宛に送信したデータを受信する。
・親機はすべての子機のデータを受信する。子機のIDで判別するにはシリアルデータを読む。
・子機は連続モードになっていないと親機からの送信データを受信しない。間欠モードは子機→親機のみ、センサ読み取りなどに使う。
・子機のデジタル入力は間欠モードであっても親機に即座に送信される。
・PWM3端子はなるべく使用しない。リセット時の動作モードを決める端子と兼用のため、不安定になる可能性がある。
・電池で動作可能。動作電圧は親機に送信される。
