DIN8RJ45V01L04 デジタルRGBをVGA RJ45コネクタに変換

　DIN8コネクタのデジタルRGB信号をVGA相当のRJ45に変換する DIN8RJ45 V01L04 を作りました。

シュリンクDsub15ピンのディスプレイに接続するにはVGAエクステンダーと呼ばれるアダプタが必要です。LANケーブルはCAT5以上の物を使用し、これにより配線の取り回しが楽になります。

LANケーブルを使ったVGAエクステンダーの結線

回路図

部品表：

J1 基板取付用ＬＡＮコネクタ（モジュラージャック）（ＲＪ－４５）　秋月電子

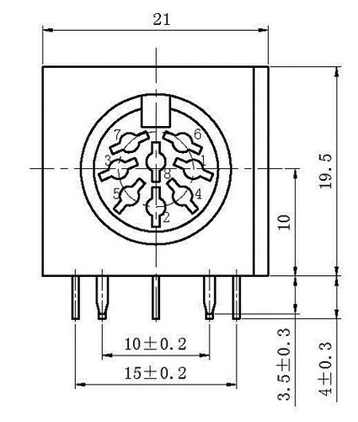

J2 DIN8Pコネクタ　若松通商　で　8pinDIN端子メス で検索

R1~R3 150Ω 1/6W

　DCジャックと逆流防止用のダイオードは通常不要です。

　もうひとつの機能はこのDIN8RJ45を２つ使ってデジタルRGB出力のパソコンとデジタルRGB入力のディスプレイ間をLANケーブルでつなぐことです。

　VGAの映像信号の入力インピーダンスは75Ωですが、TTLの入力インピーダンスはkΩのオーダーなのでこの回路図で150Ω+150Ωの計300Ωが直列に入っても影響ないだろうとの判断です。

　TTLの入出力インピーダンスについては以下に説明があります。

Input and Output Impedance of a TTL NAND Gate(StackExchange)

入力の576mV 26uA から計算すると約22kΩで、直列に300Ω入っても問題なし。

念のためにR/G/Bそれぞれに入っている150Ωをバイパスするためのジャンパを用意しています。

ガーバーなどは以下で公開しています。
https://github.com/houmei/DIN8RJ45

X1RGB8P SHARP X1のデジタルRGB出力をDIN 8ピンに変換

　以前調査した古いパソコンのデジタルRGB出力はほとんどがDIN 8ピン。(デジタルRGB端子調査) 最近までベーシックマスターJr.もデジタルRGB出力を持っているとは知らなかった。ただしモノクロ。

　SHARP X1シリーズも同じく8色のデジタルRGB出力だが端子にはDIN 6Pを採用している。これをDIN 8ピンに変換するアダプタを作った。

　コネクタが入手しづらい点を除けばとても簡単な回路。これを参考にケーブルを加工してもよい。

　オプションとしてDCジャックを用意した。ここにACアダプタなどを使って12Vを供給すれば、RFコンバータなど電力を必要とする機器を接続できる。

　DIN8P側にはディスプレイケーブルを接続する。

　X1本体と接続する両端DIN6PプラグのケーブルはAmazonやAliexpressなどで入手できる。

Poyiccot DIN 6ピン オスコネクタケーブル1M 6ピンDINオス-オスコネクタオーディオデジタルデバイス用電源ケーブル黒

動作確認。日本電気のPC-8054カラーディスプレイにX1Fを接続しデモ(X1G用)を表示。

　DIN8P出力のパソコンからX1のディスプレイに表示することも可能なはずだけど、持ってないので未確認。

デジタルRGB端子調査

　むかしのパソコンのデジタルRGB出力、主にDIN 8Pの端子接続について調査。

　ネット上で検索すれば色々ヒットするが、中には誤りもあったりするのでなるだけ当時の書籍や実機など一次情報に近いものから探した。とはいえすべての実機を持っているわけではないので参照される時はご自分の責任でどうぞ。

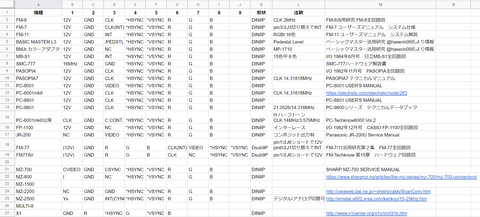

リンク先はGoogleスプレッドシート形式で随時更新。

https://docs.google.com/spreadsheets/d/1jSH6Der8gIUxx9SEngW2V0lQM7zuvQAU8SB7kiIa49E/edit?usp=sharing

　見てみるとpin3は独自機能の割当でCLK出力が多い。pin1はほとんどの機種で+12Vが供給されている。これはRGB出力をビデオ/RF信号に変換するアダプタのための給電として使われている。この+12Vがない機種は本体側に別にビデオ/RF信号を持っていたり(JR-200など)、そもそもついでの出力で本来のカラー出力は別の端子があるもの(SMC-777)。
