※サンプルスケッチをしばらく実行しているとハングします※
→解決 microSDカードのせい http://blog.livedoor.jp/hardyboy/archives/7270159.html

　TFTシールドの続き。Arduino UNOではそのまま動くがLeonardoでは動かない。シールドの端子がハードウェアSPIに決め打ちになっているせい。これをソフトウェアSPIでやった。

Adafruit 1.8" 18-bit Color TFT Shield w/microSD and Joystick

シールドでの端子は以下の様になっている。
#define sclk 13
#define mosi 11
#define cs   10
#define dc   8
#define rst  0
#define sd_cs 4
ジョイスティックはアナログポートA3。


さて、以下のように書くとエラーになってしまう。TFT.hとTFT.cppはAdafruit_ST7735.hを呼び出しているが、ソフトウェアSPIを呼び出す5引数の部分の記述がないから。
TFT screen = TFT(TFT_CS, TFT_DC, TFT_MOSI, TFT_SCLK, TFT_RST);
以下に差し替え用のTFT.hとTFT.cpp、画面に線を引くサンプルを作った。

https://gist.github.com/houmei/1ec877f60f20c9d45a6e

　ソフトによるSPIは遅そうなので描画時間を測定した。線１本を引く時間はこのような差があった。

 Arduino UNO / ハードウェアSPI 8.65ms
Arduino Leonardo / ソフトウェアSPI 39.5ms

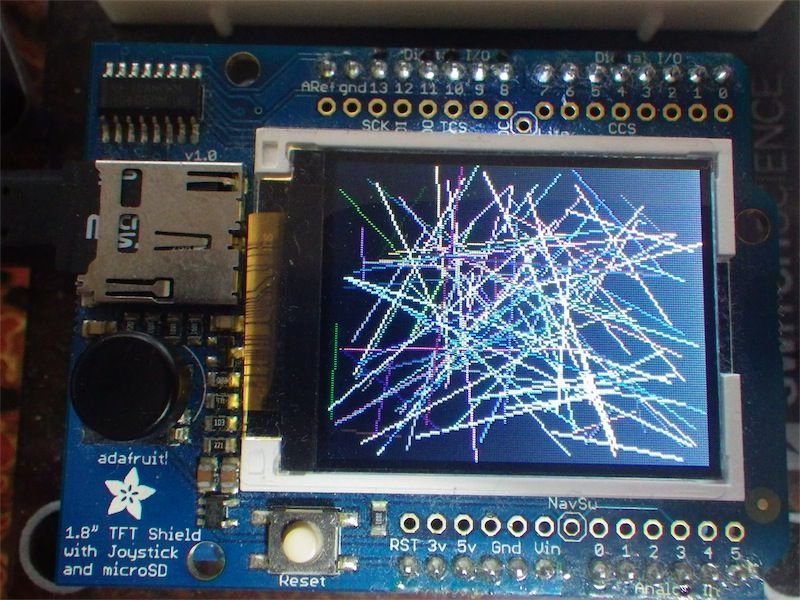

2014SPIline

追記：サンプルのスケッチ、Leonardo用はSerialコンソールを開いてないと先に進みません
ー以下解決ー
追記２：Arduino IDE1.5.6-r2にてMEGA2560互換機(Sinesmart)、Arduino DueはソフトSPIにて動作。
ただし両方共しばらく経つとハングする。（Leonardoも）

　ハングするとこうなる。Arduino Leonardoで4分46秒後に発生。
　Arduino UNO / ハードウェアによるSPIでも約1分で発生し、再起動するような挙動。TFTライブラリ？
2014softTFThang
