YISVIDEO YAMAHA MSX YISシリーズ用ビデオ接続アダプタの後継となるシンプルな変換アダプタを作りました。

YAMAHAもしくはVictorのDIN5 AV出力を持つMSXに対応します。

YAMAHA CX5,CX5F,CX5MC,CX5MU,YIS-303,YIS-503

Victor HC-5,HC-6,HC-7,HC-60,HC-80

(太字は実機確認済)

回路図

　3.5mmステレオピンプラグからRCAプラグに変換するケーブルを使用し、Lチャンネルにオーディオ出力、Rチャンネルにビデオ出力を取り出すことができます。

boothにて販売します。↓ どうぞよろしく

UGREEN GROUP LIMITED

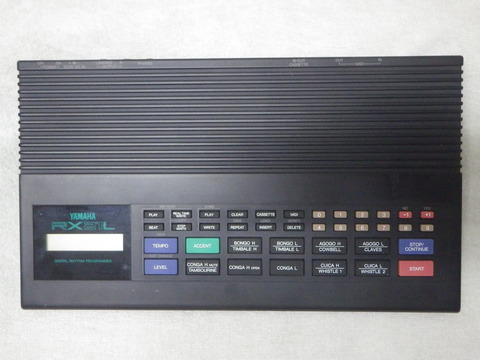

　ハードオフで千円で買ってきたヤマハのリズムマシンRX21L。一応動く。中は8bitマイコンでもはいってるんだろうか。

　1985年で42000円。当時のパソコンはFM77AVなどでそのくらいの時期。RX21Lは音源の出力とMIDIに加えカセットテープインターフェースも持っている。リズムパターンをセーブ/ロードできるのでほぼパソコン。

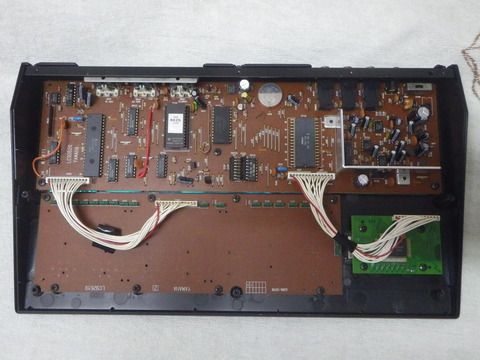

底面のネジを外すだけ。片面基板。

　音源部。アナログ回路部分はシールドされている。

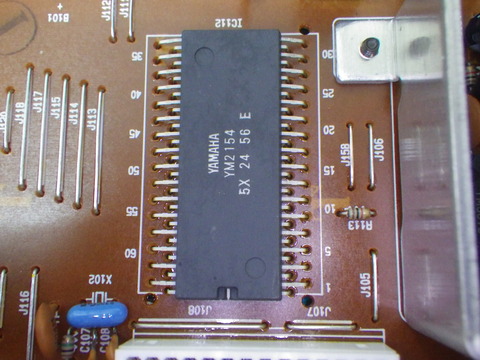

　YM2154。

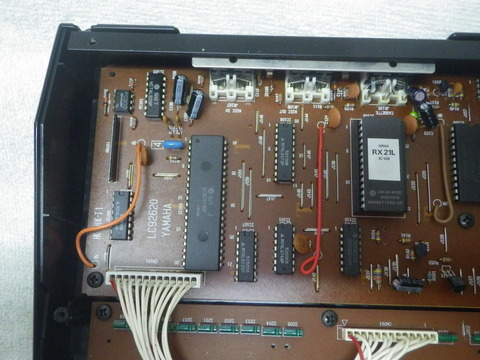

　コントローラはHD6303。

　おそらくこれは音源ROM(27128)で差し替えると姉妹機のRX21相当になるのだろう。右は2KバイトのRAM。

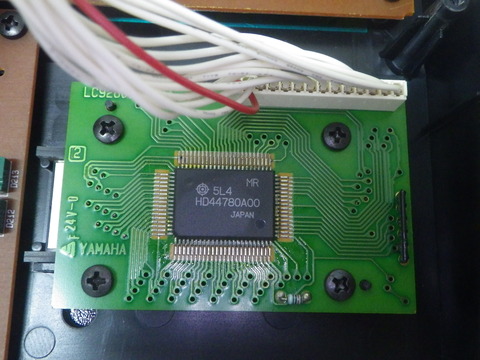

　キャラクタLCD部分はHD44780。これは現在一般的なキャラクタLCDのコントローラ。

　さて、これですよ。

http://www.dtech.lv/techarticles_yamaha_chips.html によるとドラム波形のROMらしいのだがにわかには信じられん。片側全部NCで基板レイアウト時に寄せすぎてしまったんだろうか。

おしまい

追記：別の人も発見。スレッドにROMの仕様が。

David Viens@plgDavid
Cursed factory serial ROM placement in a Yamaha RX21L drum machine. https://t.co/w8y8kJrv9I
