再度電源を投入してボード上の電源電圧を測定したら5Vのはずが4.6V程度とおかしいので、タンタルコンデンサすべてと電源ラインの電解コンデンサを交換する。
交換したコンデンサの容量を測定したが特に抜けてはいなかった。電源コネクタの接触不良だったようだ。
クロック周りを観測。
・MOS6502 pin39(φ2 out) OK → クロックジェネレータからCPUまではOK
・PIA/VIA pin25(φ2 in) OK → 主要なLSIへのクロック供給OK
・VSYNC/HSYNC/VIDEO それっぽい波形は出ている
これで何も表示されないのはCRT部分が動いていない可能性がある。CRTは高電圧を扱うがうかつにさわりたくはないので調べてみた。
PET2001の回路図は以下にある。先程のロジックボード上の電源まわりを抜き出した図もここから。
これによるとCRT基板に供給されるAC17VからDC12Vを作り、そこからすべての高電圧(+85V,-30V,+10KV)を生成している。電源トランスはCRT基板とロジックボードそれぞれにAC17Vを供給しているようだ。ただしこのあたりの図面はないので実物をたどって調べてみた。(お断り：正確ではないかもしれません)
TAPとあるのは電源トランス端子に書いてある番号。[8][7]はAC17VでCRT基板に行き、7812でDC12V1Aを生成している。
[6][5][4]は中点のあるAC17Vで、コネクタJ8(1)(5)を経由してロジックボード上で整流されJ8(4)でいったん外にでる。ここで平滑コンデンサに接続され、J8(2)(3)でふたたびロジックボードに入り7805の4個並列でDC5V4Aが生成される。
ということは重くてかさばる電源トランスと平滑コンデンサを撤去して現代のスイッチング電源を代わりに入れることができそうだ。そうする安定した電力を供給でき、発熱も抑えられるのではないだろうか。
まずはCRT基板に直接DC12V1Aを供給してみた。基板上の7812のpin3を上げて12VラインにスイッチングACアダプタの出力をはんだ付けする。
この作業にはCRT部分の分解が必要。PET2001のCRTユニットはナット4個で固定されているのでそれを外す。CRT基板は背面のパネルを外し、スペーサで固定されている手前の二箇所のネジを外し、奥の方にある二箇所の固定ピンを上げる(写真左下のもの)。CRTのソケットを慎重に外す。これでも偏向コイルへの配線はつながったままだが、クッションを敷いてCRTを保護しつつ作業した。

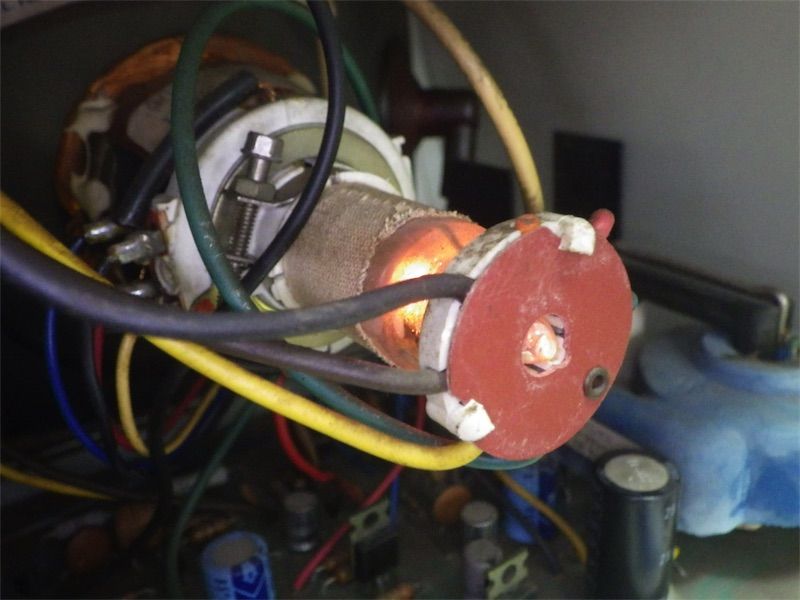

ACアダプタを接続して確認。CRTのヒーターが点灯した。
今回はここまで。
