2024年08月15日

転送君Jr.の最終形態　無線化したい方へ

レシピ

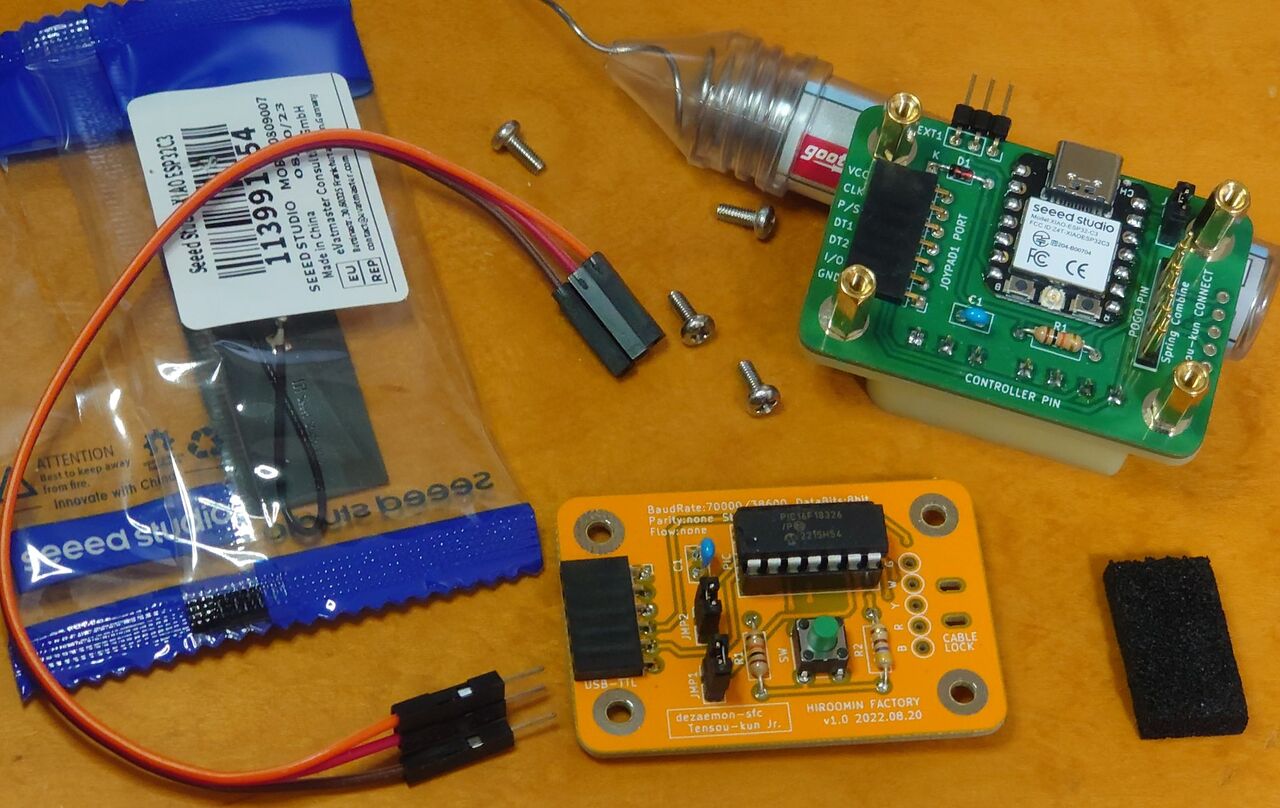

結論として夏休みを使って転送君Jr.を最終形態に持って行くことに成功しました。

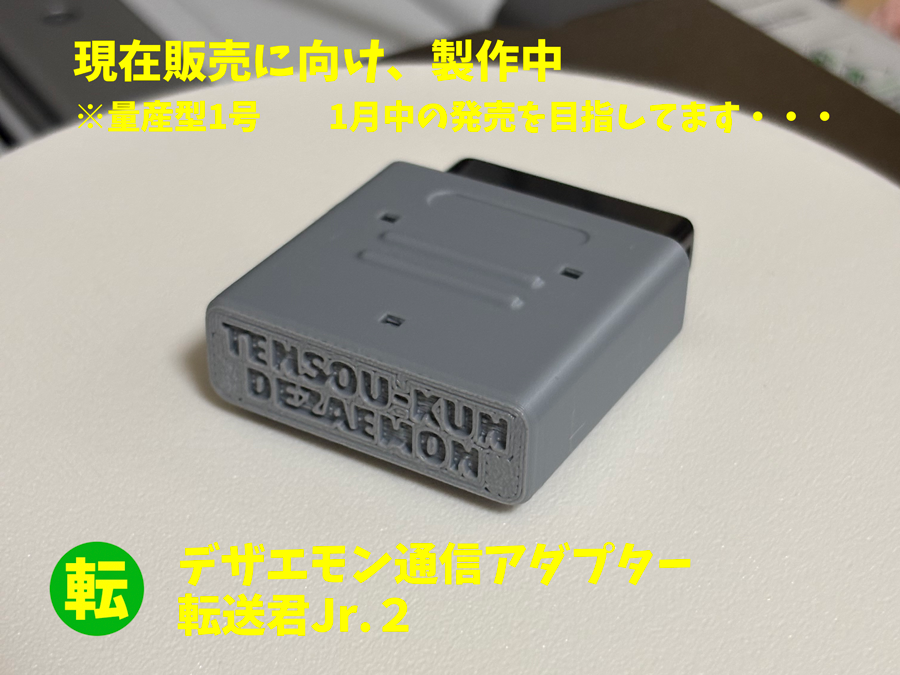

ケーブルレス転送君Jr.の爆誕です

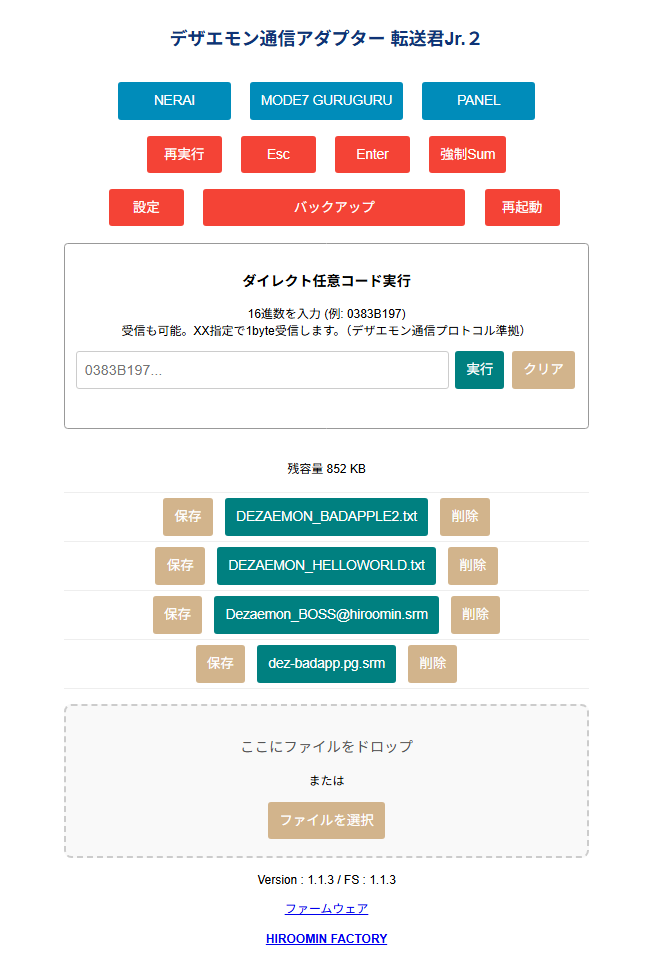

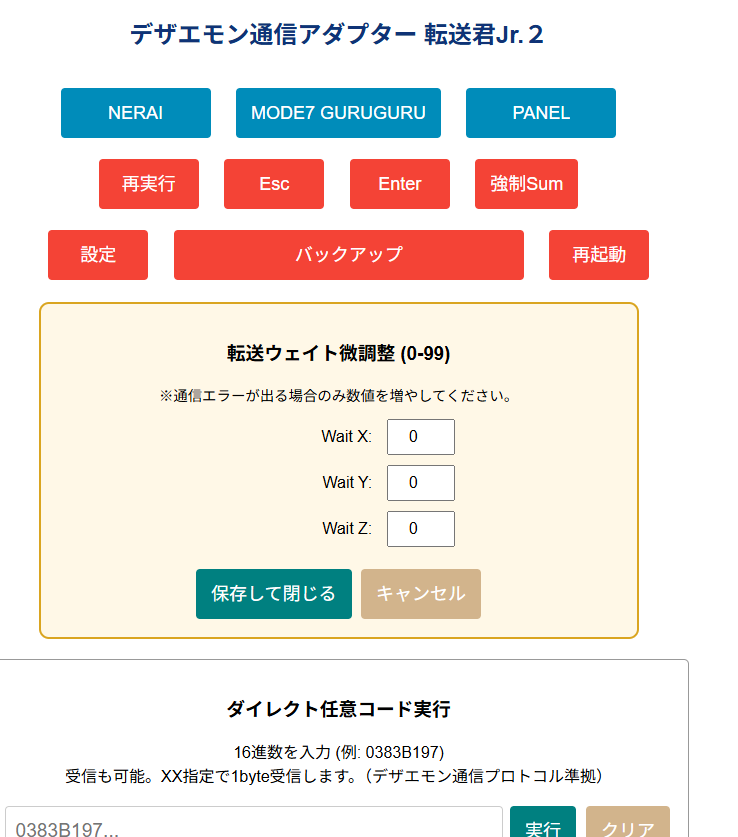

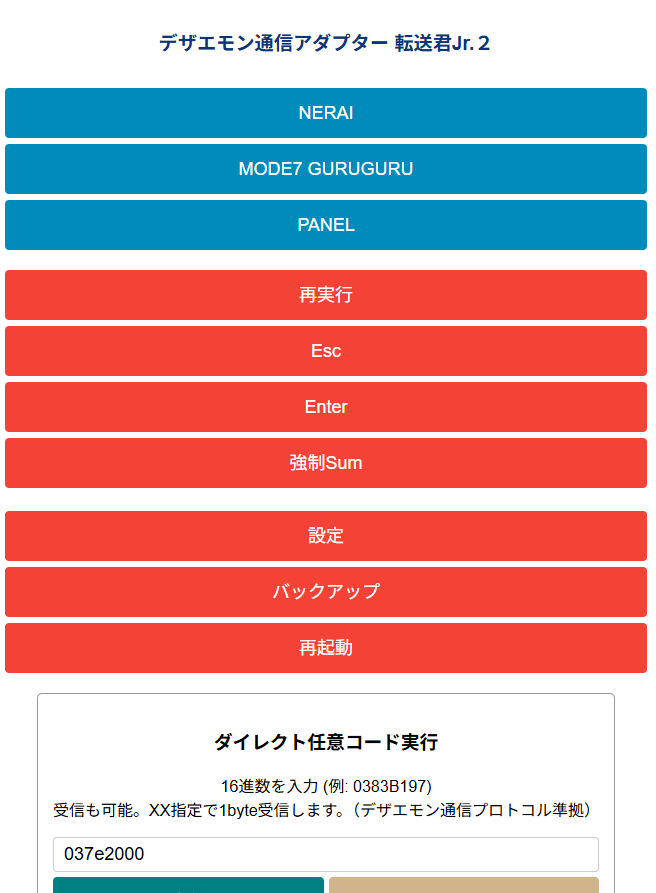

操作系もwebブラウザでボタンぽちぽちUIになります

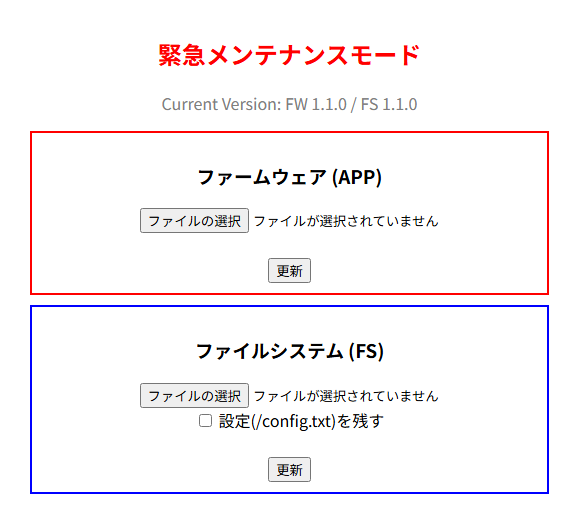

是非使ってみたいって方が居ましたら最終形態は自己調達頒布としますので、私のX(@hiroominpps)までDMください。→ファーム適用URLをお伝えします。

ここ数年ほぼ私だけがやっていて、ほんとに動くのかよ？状態なのでぜひチャレンジして動くこと証明いただけると私もうれしいです。

必要レシピは下記です。

・転送君Jr.電子工作キット
・転送君Jr.一体化アダプタ

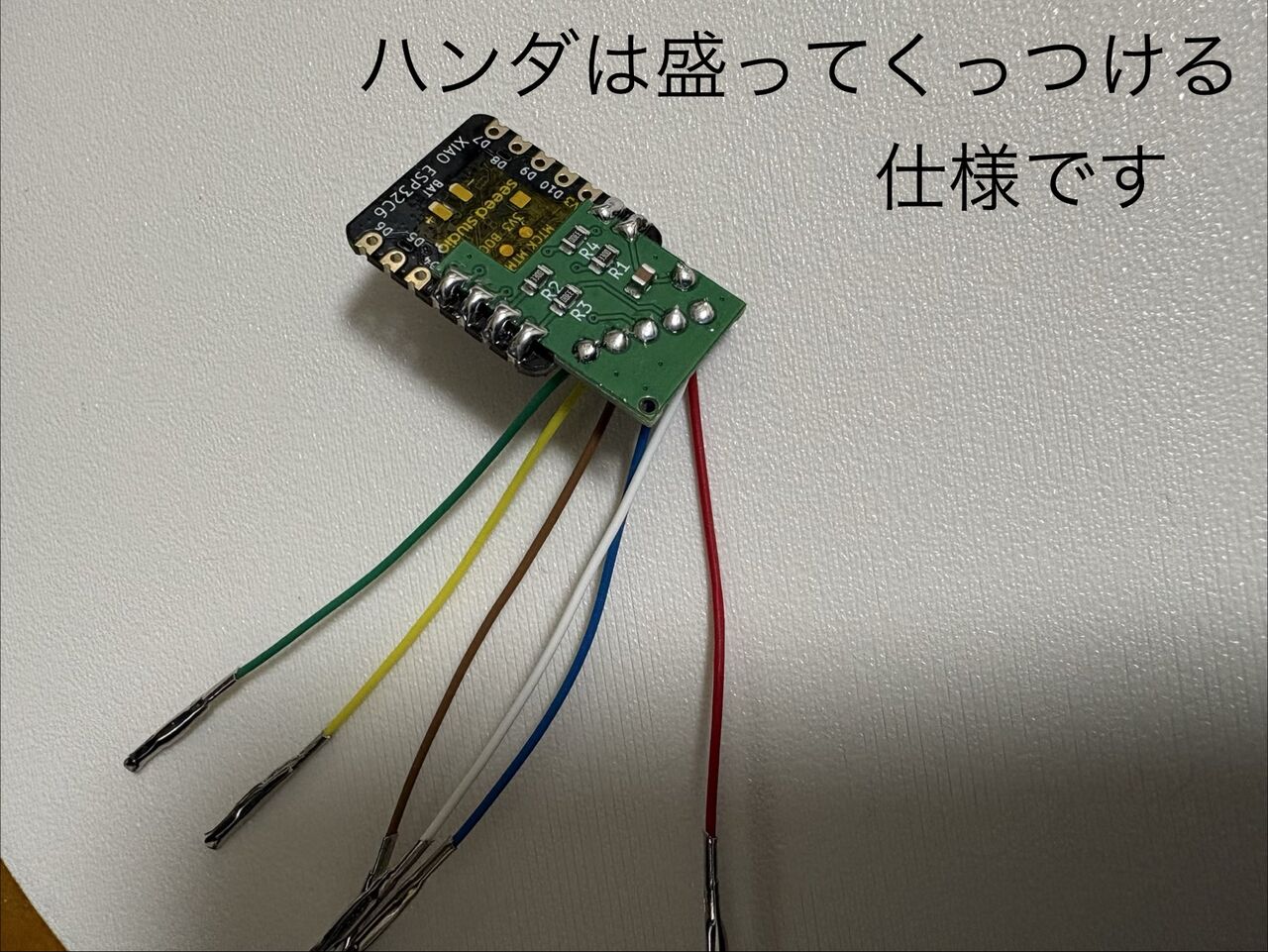

・ESP32C3（webでも買いやすいと思う）
・【1N4148】小信号用汎用ダイオード
・抵抗10キロΩ
・ジャンパーソケットとピン1セット　あると良し
　（スーファミ給電のON/OFF)
・ちょっとしたケーブル結線必要です

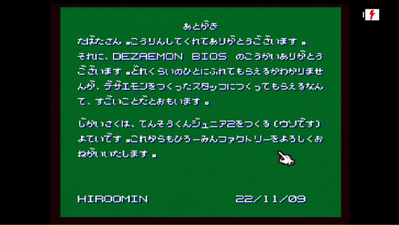

あとがき

HOZON-KUNを一生懸命作っていた頃からほぼ思い描いていた最終形態だと思います。技術的な問題ややる気の問題、あと私生活（仕事重視の期間）等々あり大変遅くなりました。ご支援ご協力といいね等サポートありがとうございました。

最終形態

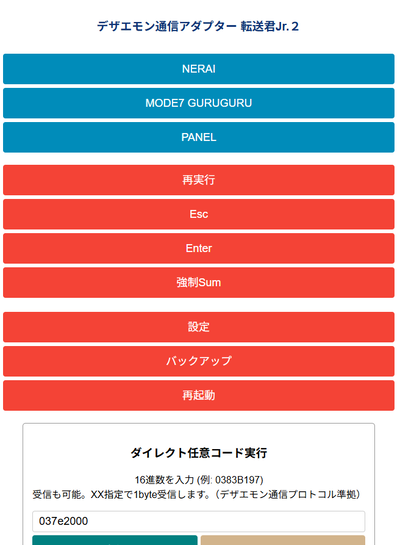

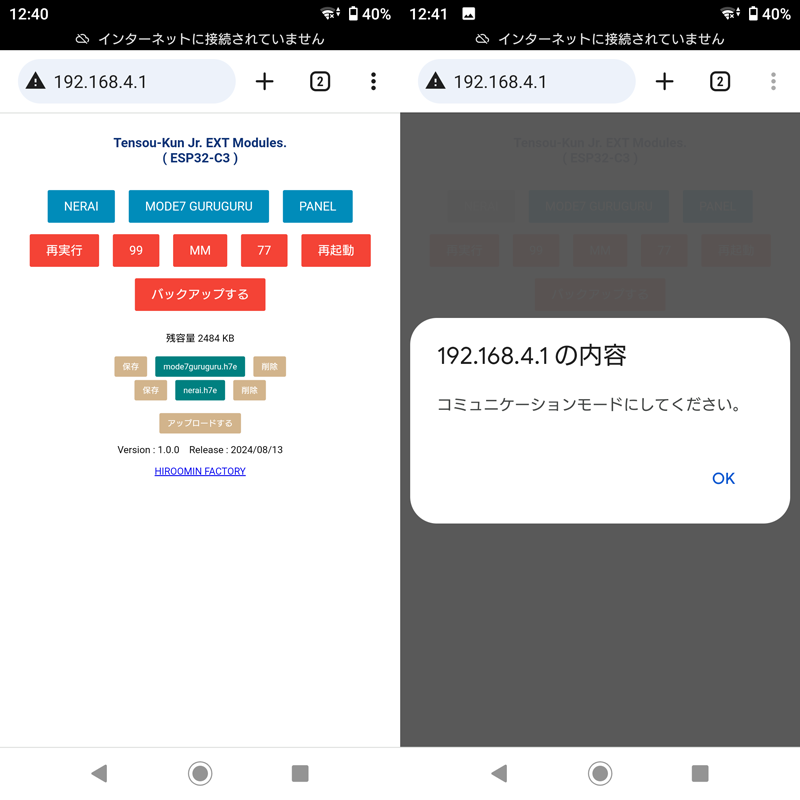

スマホ使えます

ニコニコ動画に進捗とファームウェア適用の検証動画載せたので、あわせてご確認ください。よろしくお願いします。





回路図。こういうの好きな人向け。PICは5Vマイコン、ESP32は3.3Vマイコンなので、このように必要最低限ながら、レベル変換が必要なのです。

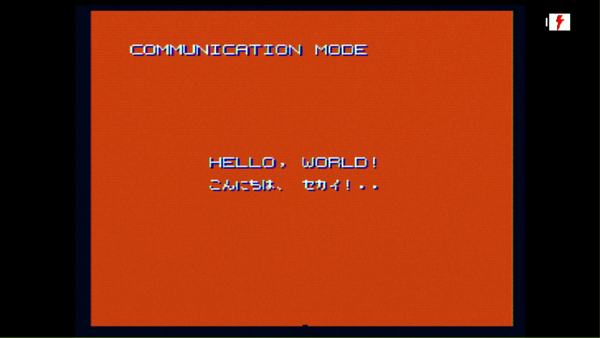

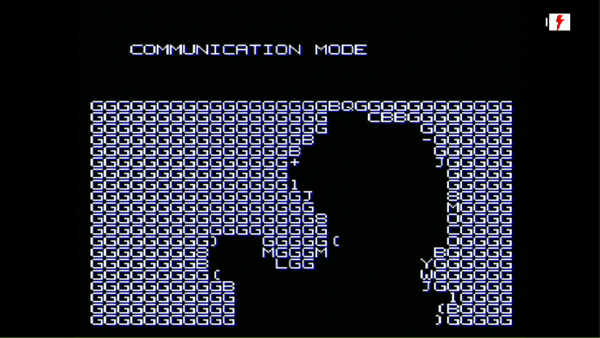

こすられ続けるBadApple!!　ちゃんと動きますよー

hiroomin at 20:16｜この記事のURL│Comments(0)│2010夏休み特別企画 | ゲーム

2024年07月06日

転送君Jr.一体化アダプタ　作成手順

転送君Jr.一体化アダプタの使用法などのご紹介は
別記事にしてありますので、そちらをご参照ください。

お取扱店・通販 → 家電のケンちゃん＠東京ラジオデパート1F

転送君Jr.一体化アダプタ　使用例３選
http://blog.livedoor.jp/hiroomin/archives/52567893.html

転送君Jr.一体化アダプタ


それでは本題

転送君Jr.一体化アダプタ　作成手順


1.下準備（忘れると正しく動きません！）

[ 転送君Jr.モードでお使いいただく方 ]

転送君Jr.(別売)のウラ面赤枠のランド部は
はんだづけして埋めてください！

※ケーブル付きの転送君Jr.はそのままで合体できます
※一体化を機にケーブル切断いただいても構いません
※5の項で書きますが、POGOPIN接地が不安な方は有線結線も可能です

下準備


2.はんだづけ開始。注意ポイント2点

・POGOPINは必ずまっすぐにつけなければならない
・コントローラーピンはまだつけない

はんだづけ開始

POGOPINをまっすぐつけるのは意外と難しいと感じたので
自己流方法をお伝えする。やけどには注意してほしい。

・端の1ピンを仮止め
・後は熱しながら微調整して位置決め
・位置が決まれば他は普通にはんだづけ

POGOPIN


3.コントローラーピンの取り付け

プラ部品にピンを7つ差し込む
※商品にはピン折れなどの予備部品として1つ多く入れてあります

コントローラーピン

固定前はピンに遊びがあります
必ず基板面にソケットのおしりがつくようにはんだづけしてください
→つまようじ作戦は正直微妙ですが、注意の意図が通じればと

ソケットのおしり


4.スペーサーとネジ止めでアダプタ完成

・電子部品はほんの数点だけ！
・POGOPINのギミックいかがでしょうか
・ロマン枠のEXT端子つき
・こんなんでもそこそこコストかかってます　ロマンが大事！

→　アダプタ単独利用の方は6の項へ

アダプタ完成


5.【完全体】転送君Jr.モード【合体】

モノ良く作ったり直したりする人はネジ止めこういう感じでやりますよね
この作品はPOGOPINによる接地があるので位置調整シビアです。
微妙な調整よろしくおねがいします！

俺は絶対に有線結線しか認めん！！という方用に
基板に穴を設けてますので、転送君Jr.のケーブルを
ぶった切ってしっかりとつないでもいいです

転送君Jr.モード


6.スーパーファミコンとのフィッティング

作りたてはピン金具も閉じ気味で
スーファミへの抜き差しはかなりしぶいはずです

10回程度抜き差しすれば、固すぎず緩すぎずなじむと思います

フィッティング


最後に告知で、転送君Jr.再販記念！

復活記念で２枚のカラー基板を封入します。


転送君Jr.再販記念

お色は３パターン、白黒、赤青、黄青です。
よろしくおねがいします。

お取扱店・通販 → 家電のケンちゃん＠東京ラジオデパート1F

hiroomin at 19:48｜この記事のURL│Comments(0)│ゲーム | 2010夏休み特別企画

転送君Jr.一体化アダプタ　使用例３選

デザエモン(SFC)専用パソコン通信ケーブル
「転送君Jr. 電子工作キット」発売から約2年。

ニッチ商品のさらにニッチオプションとして
スーファミ側を一体化できるアダプタを作りました。

お取扱店・通販 → 家電のケンちゃん＠東京ラジオデパート1F

おまけ：本記事の最後に基板の穴位置寸法載せましたので
自作の天板づくり等にご活用ください


転送君Jr.一体化アダプタ　作成手順
http://blog.livedoor.jp/hiroomin/archives/52567901.html


転送君Jr.一体化アダプタ

これまで転送君Jr.を購入くださった方も
新たに購入していただける方も
また、転送君Jr.は使わないけど
アダプタ単体でも利用想定できる
作りにしました。

単体利用できます！


それでは本題

転送君Jr.一体化アダプタの使用例３選



�‥樵�君Jr.モード

いわゆるスーファミ側一体型仕様になります。
代用できる直付けピンがなかなか見つからず実現できませんでした。
でもやっとみつけました。そして勢いだけで製品化しました。

転送君Jr.モード


��Dezaemon BIOS Transferモード

Arduino Uno R3さえあれば、あとは私が配布している
Dezaemon BIOS Transfer などの無料資材だけで
デザエモンプログラマーの田端さんが作成くださった

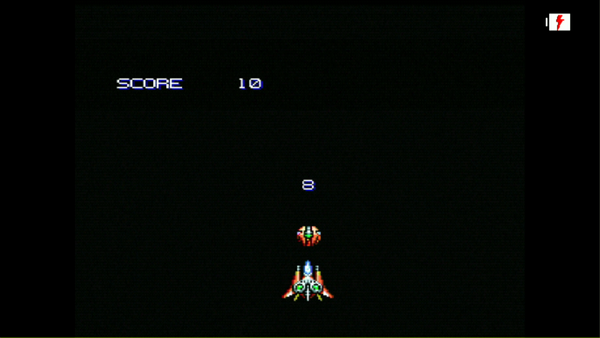

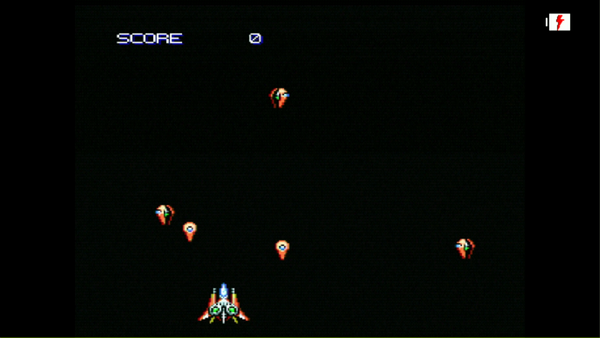

NERAIがプレイできちゃうやつです！！

従来は、スーファミのコントローラーポートとの接続が面倒で
ネックとのお声がありましたので、電子工作汎用ソケットを備えました。
（誤接続防止や、接続強度で言えばここはオスが好ましいのは承知の上）

DezaemonBIOSTransferモード


��おとうさんスイッチモード

これはネタ枠です。
でもこういう風に通常アクセスしづらい
スーファミ１Pコントローラーの信号にも
電子工作汎用ソケットを通じて簡単にアクセスが出来ます。
自前マイコンのテストや自作ハード界隈の作品の接続にも
使えるかも知れませんね！

おとうさんスイッチモード


最後に告知で、転送君Jr.再販記念！

復活記念で２枚のカラー基板を封入します。


転送君Jr.再販記念

お色は３パターン、白黒、赤青、黄青です。
よろしくおねがいします。

お取扱店・通販 → 家電のケンちゃん＠東京ラジオデパート1F


↓　おまけ書いたよ！
続きを読む
hiroomin at 17:32｜この記事のURL│Comments(0)│ゲーム | 2010夏休み特別企画

2024年06月08日

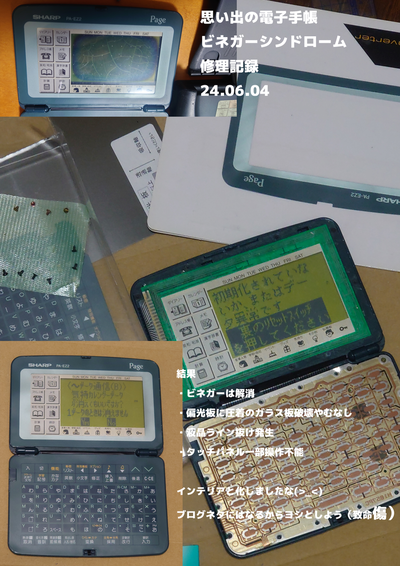

ビネガーシンドローム修理記録（ナイスパートナー手帳）

何度か私のブログにも登場してた
小学生の頃愛用してた電子手帳。

2008年12月14日
ザウルスの思い出とかもろもろ書き直し
http://blog.livedoor.jp/hiroomin/archives/51562659.html

久々にあけたら、完全なるビネガーシンドロームで傷心

負け戦はしない私。
手を出したら負けな予感はビンビン。
タッチパネル、コンパクト式（折りたたみ式）・・・
ゲームボーイとかみたいには行かないだろうな・・・
知ってた。

でもやってみましょうか。

珍しくメシウマ日記となりますｗ

せっかくブログなので、ツイートしなかった画像も
載せていきますね！！

憎きビネガーシンドロームの巻！！

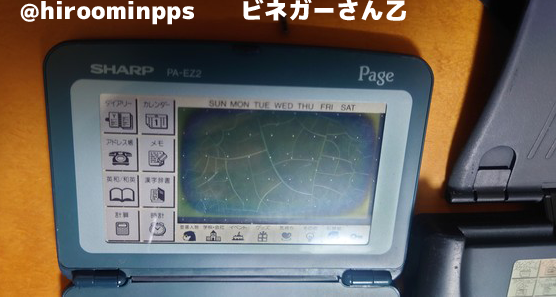

ビネガーさん乙

ここからが本当の勝負だ・・・
ビネガーシンドローム修理やった方だけが知っている

※ここ、液晶のシャープさんだからできたのかは知りませんが、
タッチパネル対応のためか、超薄ガラス板の下に偏光板、その下に液晶で
偏光板剥がすには超薄ガラス板を破壊するほか無かったです・・一応報告まで

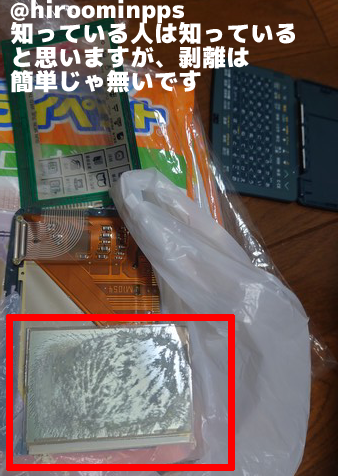

剥離は気合と根性

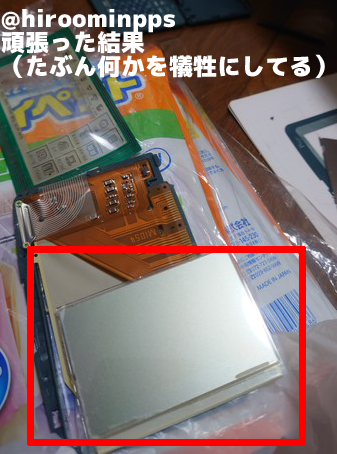

ここまでゴシゴシヒタヒタしたら
そりゃなんらかの犠牲はつきもの（言い訳）
犠牲の下剥離完了

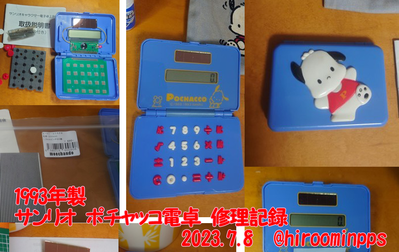

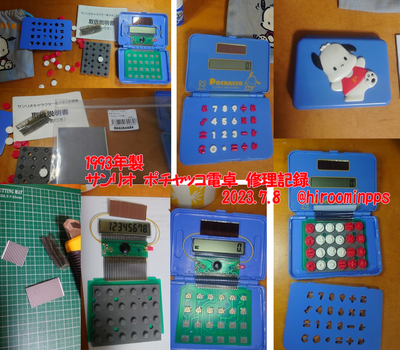

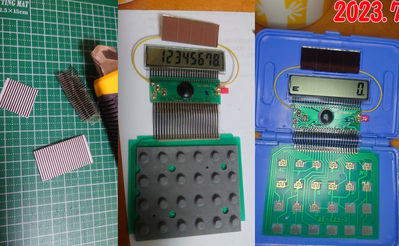

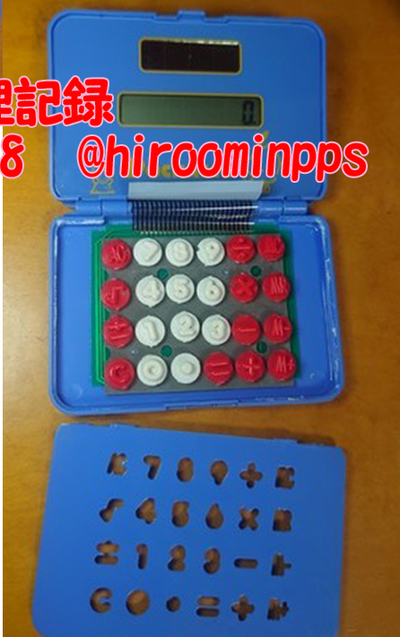

毎度やらかしてんな（前、ポチャッコ電卓の回参照）
→http://blog.livedoor.jp/hiroomin/archives/52549223.html

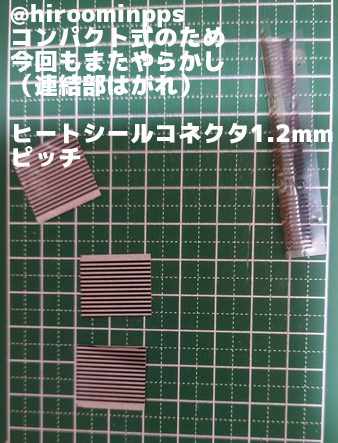

やらかし乙

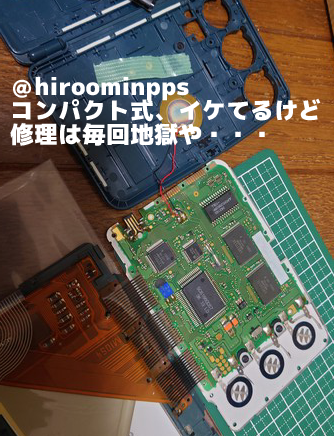

見た目イケてるけどコンパクト式の修理は地獄
修理は地獄

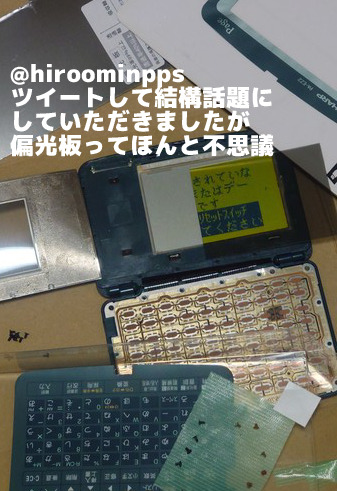

偏光板ってふしぎよね
偏光板のふしぎ

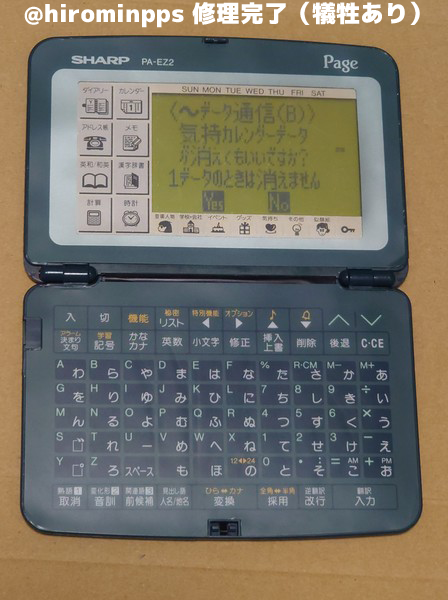

数々の犠牲の下、一応修理完了（の体）
修理完了

成績はっぴょおおお〜〜〜（ハマタボイス）
戦績

おまけ：廃れてしまった文化
1絵選択するごとにちょっとした音楽鳴る芸の細かさ



追伸：シャープさんごめんなさい！の巻
私の中で、この通信ケーブルがめちゃくちゃ高かった記憶を
ずっと持ち続けていて、この話題に触れるたびに高い高い！言っていたのですが

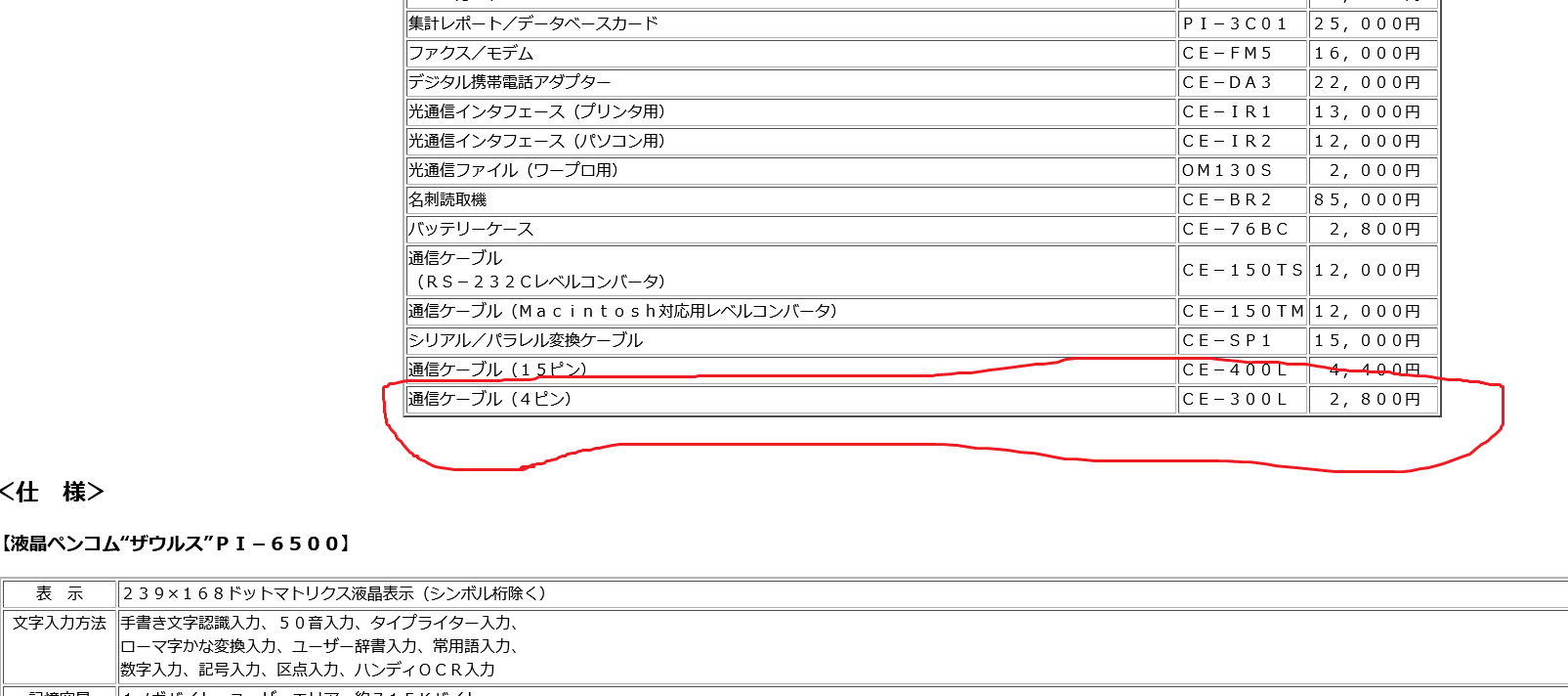

昔のアーカイブから希望小売価格を調べたら・・・

2800円　だったそうで。

1万越えは完全なる嘘でした。
ここでお詫びと訂正させていただきます＼(^_^)／

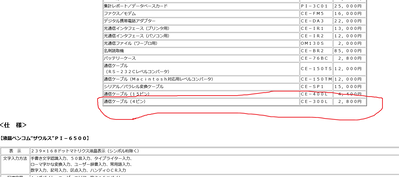

CE-300Lの定価

hiroomin at 06:52｜この記事のURL│Comments(0)│ひとりごと | パソコン

2024年05月04日

Happy birthday

今年は映画のコナンを観に行って、その帰りに
自分の誕生日プレゼントをセルフプロデュースするはめに。
（今年のコナンのパズル見つけたのでそれとフレームget
娘と一緒に作ろうと思って）

そしたらこのパズルむずくて・・・妻も娘氏も途中で離脱
というか、これはガチ集中でやらないとダメだと決心
結果・・・徹夜してしまった41才の夜・・・
（日をまたいで2024/5/5完成）

そして完成したのがこれ。
娘氏の手紙つき。一生の記念にします。

※誕生日は過去に公開していたことがあるので
　もういいやって感じで。某高校生探偵と同じです。

パズル完成

娘氏から、犯行予告が！！

しかし誕生日要素の無い、実質の
誕生日カードがこれで草

でも気持ちが大事だからね
型にはハマらないのはいいと思うよ！笑

hiroomin at 23:00｜この記事のURL│Comments(0)│ひとりごと | あいさつ

2024年02月04日

ドラクエ5の11111111表示バグについて（お気持ち表明編）

4ST様のスーパーバグファミコンの件ずっと楽しみにしていました。
（次々とゲームをバグらせる恐怖のスーパーファミコン【原因究明編】）

私はヒートガンが怖くて、使えないので4STさんすげーな・・・と思いながら
拝聴させていただきました。

謎が解明されすっきりしていたのですが、この中で出てくる
ドラクエ5の表示のバグり方が11111111と通常のそれらと違い
なかなか特殊であるため、これについて調査してみました。

まず、このような想定しないオーバーフロー時は
0に戻ったり9999999で張り付いたり、文字が化けたりがあるあるですが
ドラクエ5はそのいずれでも無いのです。

1　私の当初の想定
まず、スーファミ時代というかレトロゲーに馴染みがある人は
演算能力が弱いことや、ファミコン時代からの16進数を10進数に直す
ロジックなどを知っているので、内部的に計算を回すときに
なんらかのマチガイで1に張り付いてしまうようなことを想定しました。

→後にこれでは無いことが分かりました。

2　古のカンスト値255(11111111)のオマージュ説
まあ、ネタですが、私がその後提唱した説です。
んなわけあるか・・・ですが

→そんなわけありませんでした。


ちょっとスーファミ特有というか、ソースの全部を取得、もしくは
理解ができていない場合、これの解析を進めることは難しいのです。

スーファミのプログラムは命令の羅列ですが、この区切りが
ころころ使い分ける16bit/8bitの動作のモードによって、都度変わるので
ソースの確定が基本的にできません。
感覚としては動かしてみて、決まるというイメージです。
（マッピングがわかってればそうはなりませんが）

なので、どこにアタリをつけるかが非常に大事なのですが
これも言うが易しで実際は、核心部分にはいきなり行けないと考えてください。
飛び飛びの命令を頭から追っていくことになります。

3　まずは実際の動きを確認します
9999999までは正常表示、10000000となった途端に
11111111になることが確定します。
ゴールドは3バイト幅ですので、理論最大FFFFFF
つまり16777215ですが、これは当然11111111となります。

4　さて16進数を10進数にする仕組み
そうするとまずは計算ロジックが怪しいので
そこを見つける旅に出るのですが、ここで1つ問題が。
わたしはDEZAEMON_BIOS含めライブラリや関数に頼っているので
16進数を10進数に直すロジックを知らないなと！
調べました　https://groups.google.com/g/comp.sys.apple2.programmer/c/NpfRXsf2T0s/m/9swgn8FMCwAJ

このようにシフトをキャリーに入れてそれを2倍にして足していくを
16回繰り返すと、あら不思議、10進数の値になります。
ただこれはBCDモードにしての格納なので、この辺りの実装は
それぞれ違うでしょう。でもスーファミの仕組み上、似たようなことを
やることは推察ができます。

5　核心の計算部　計算結果は正しかった
計算部を探っている最中に、結果が格納される場所が分かりました。
そして、同時に分かってしまったのです。計算結果は間違ってないと。

→この時点で、面白い結果にならないことが確定します。
だって、計算のバグじゃ無ければネタとしてはロマンもクソもありませんから（笑

6　表示関数との値渡し
5にて計算結果は正しい値を格納している
つまり表示関数側でおかしい挙動になっていることが確定しています。
これもロジックで、いろいろな理由が想定されるのですが
今回は、挙動を確認する時点で中身の確認は必要とせず、原因が分かってしまいました。

10進数化した値8バイトが表示関数にて参照されますが
これの先頭1バイトの値によって、下記の挙動が確認されました。
・00＝通常
・FF＝前0埋め表示
・それ以外＝その文字を8文字繰り返し表示

通常9999999までであれば先頭から８バイトは
00 09 09 09 09 09 09 09となります

つまり8バイト中　00＋残り7バイトに10進化した値(00〜09のいずれか)を
入れるところ、馬鹿正直に正しい結果を格納したので先頭にも
値が入ってしまったと言うことになります。

経験値はつよさのところで正しい表示が出ますが、これも
もし会話テロップで出すとバグるでしょうね。
ドラクエには疎いので、経験値の理論最大はわかりません。

7　表示関数での値変更
表示関数に渡される時点では6の内容ですが
表示するに当たって、次の３点変更が加わります。
例として72で考えます

・所定の7バイト($01〜$07）で表示しない0は+1 それ以外は+2されます。
　混乱するので今は考えなくて良い→ ※なので仮に先頭1バイトがFFのときは+2されて01(表示しない0)扱いになります
01 01 01 01 01 01 09 04

・前0は消されて、$01から前詰めで格納され直す。
　※桁数は$0Fに格納　この場合は2桁で02
01 09 04 01 01 01 09 04　・・・ 02

・$00は処理用のカウンターにあてがわれているため最終的には00となる。
00 09 04 01 01 01 09 04　・・・ 02

+02については 文字格納の関係で ＊「０１２・・・らしいので
単純にその＋２だと思ってます。（知りません）

まあ、この動き見ると、あきらかに仕様じゃ無くて
前詰め関連処理で想定外の値からおかしい挙動になっちゃうってことでしょうね。
ドラクエ5上、ありえない数値なので仕方ありません。


8　動きを見たい方へ
みなさんもエミュレーター等動かす方には下記の方法で
実際の格納結果は分かると思いますので、ご紹介します。

なんと値表示の為の受け渡しアドレスは
$00〜$07(11111111の時だけは$01〜$08)なんです。
なので、例えば・・・
「3ゴールドを手に入れた！」
だと$00 から　00 05 01 01 01 01 01 05　・・・ 01 となっているはずです。
まさか、こんなところにあるとはね、、、私の調査にかけた1日はなんだったのか。
灯台もと暗しすぎますねｗ

9　関連の私のツイートを乗せておきます。
一部値表現が間違っていたりするのですが、前後関係で推察補完してください。
全体としては間違ったことは言ってないので、よろしくお願いします。

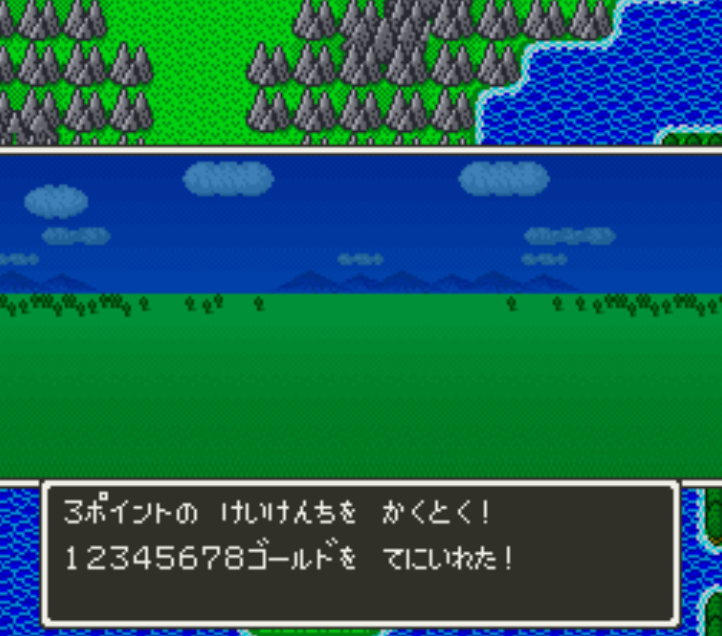

10　この調査が正しいことの証明として
通常のチートだけでは絶対に表示できない値を表示してみました。
（私の調査結果を用いないと11111111の表示を超えることはできない）

本記事の証明書


11　調査を終えて
オーバーフローの問題はどうしようもないところがあります。
今回は通常あり得ない値の範囲なので、これをバグとするのは厳しいので
この調査も、ひっそりと終わりにしたいと思います。

以上、ひろーみんでした。
hiroomin at 09:09｜この記事のURL│Comments(0)│ひとりごと | 2010夏休み特別企画

2024年01月29日

Microsoftストアアプリ版 ZaimPuncher2 のご紹介

オンライン家計簿「zaim」入力支援アプリ その名もZaimPuncher（ざいむぱんちゃー）Zaim のレシート読み取りがちょっとイマイチ・・・と思う方！
パソコン用アプリになりますが、このZaimPuncher2を
ぜひ使ってみてください

【ご注意】まずはZaimPuncher v1.41(お試し版)にて動作確認いただいてから
ZaimPuncher2(Microsoftストアアプリ版)の購入をご検討ください。

● ZaimPuncher2(Microsoftストアアプリ版)について
・同一マイクロソフトアカウントであれば10台までインストールが可能
・アプリ管理をＯＳに任せられるのでバージョンアップが楽

販売価格：500円（税込）

v2.31

※現在の最新バージョン：2.41　(2024/01/29)
v2.41 変更点
お試し版をv1.41としたことに伴う微修正

v2.40 変更点
ブラウザ表示を従来のWebBroeser(IE11)コンポーネントを用いたものから
WebView2の利用に変更

→通常のzaimログインのほかに、AppleIDやGoogleアカウントでの
ソーシャル連携も容易にできるようになりました

Microsoft Store直接のリンク（ストアが直接開きます）
Microsoft StoreのWebページ


【レビュー記事】
・VectorさんにてZaimPuncherが紹介されました！(作者の声も掲載)　→　こちら
・窓の杜さんにてZaimPuncherが紹介されました！　→　こちら
・アプリの説明はこちら（作者ブログ）→　ZaimPuncher　説明編
・作者のホームページはこちら　→　「ひろーみんといっしょのぺーじ」


hiroomin at 15:00｜この記事のURL│Comments(0)│zaim入力支援アプリ

2024年01月06日

Dezaemon BIOS Transfer(Arduino UNO R3用) 公開

正式に下記動画にてDezaemon BIOS Transfer 公開としました。
（今回は四の五の言わず、全部動画内でレクチャーしてあります）

Amazonにて互換品のArduino UNO R3(1150円)やNano(750円)をご用意いただければ

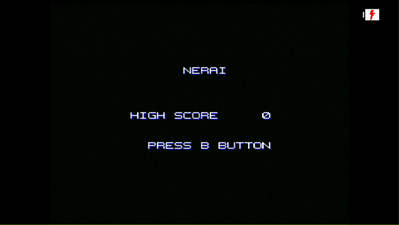

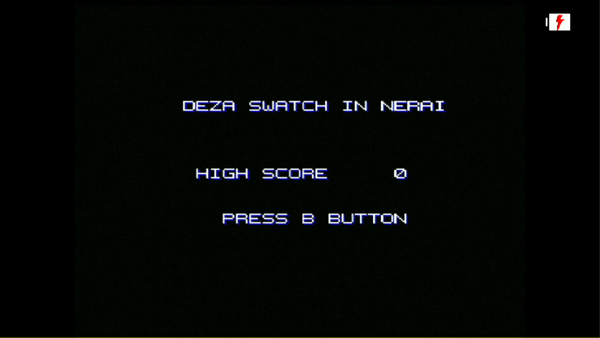

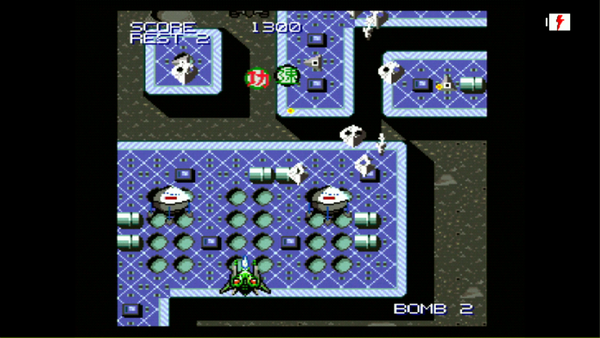

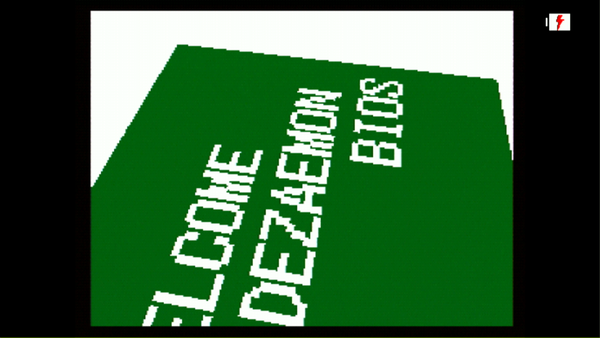

どなたでもDezaemon BIOS、およびサンプルゲームNERAIを実行できます。

動作報告やNERAI高得点報告お待ちしています！(^O^)／


ニコニコ動画へのリンク：
↓ここにソフトのダウンロードリンクなど書かれています
https://www.nicovideo.jp/watch/sm43218240



hiroomin at 09:40｜この記事のURL│Comments(0)│2010夏休み特別企画 | ゲーム

2023年12月05日

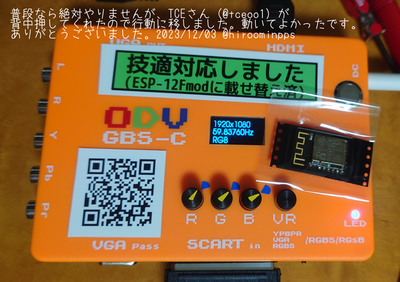

祝！ODV GBS-Cの技適対応作業完了(やらかしあり)

技適警察が来たら下記のやらかし投稿を
見せつけてやりますよ！

技適対応のWi-Fiモジュール(ESP-12F)に載せ替えを終えたODV GBS-Cは
堂々とWi--Fi利用が出来ます！！

経緯はTCE🌍🛰💡🍶📶📼@tceoo1様のツイートを発見
TCEさんは何を隠そう、同人ハード界隈では有名なProject C様です。
思い切ってチップの排除など無効化手順がないかお聞きしたところ
実はこのWi-Fiモジュールが司令部であり、排除すなわち文鎮となり
モジュールの載せ替えしか手段がないと教えていただきました。

当初は壊すのが怖くファームのアップすら控えていたのですが
結果として回答いただけたことで、載せ替えの勇気が出ました。

技術基準適合証明を取得した無線モジュールに修正や改造を行わない状況で、そのまま利用する場合においては、そのモジュールを組み込む製品は、別途技術基準適合証明を取得する必要はありません。

おさらいですが、日本国内では電波法により
技適を受けていない無線機器の使用は禁止となっています。
あわせて、よくある説明サイト上には技適を受けた製品を分解改造した時点で
技適は無効となるとあります。

しかしこれは技適を受けた製品をばらした場合であり
技適を受けたモジュールなど、それ自体を載せ替えて使う場合などは
問題なく、また最終完成品として技適を再取得する必要もありません。


しかし、ヒートガン使用に自信の無い私ははんだごて1本でトライし
あやうく、あきらめなくても試合終了、詰むところでした。
結果オーライで動いてはくれましたが、チップの載せ替えを普段からしてる方にしか
おすすめできない作業です。しかし1部品もこんだけしっかりひっついてたら
製造品質はいいほうなんじゃないかな、いまや怪しい中華！なんておちょくれませんね。

メッセージ

以上、めでたしめでたし。
hiroomin at 19:15｜この記事のURL│Comments(0)│ゲーム | パソコン

2023年11月08日

田端さんアケアカ公式配信に登場のびっくりから1週間

先日、アケアカより大王がPS4、スイッチのタイトルとして移植発売されましたが
その当日でしたね。ハムスターさんの公式配信で開発者の田端さんが登場と
とんでもないことが起きてしまいました！！！！
（田端さんって多分ですけど、これまであまり表に出てこられなかったので
かなり貴重だと思います）

配信はこちらから
第448回 アーケードアーカイバー 大王スペシャル！


これはあくまで別タイトル大王についての回なので、
私もおとなになってしまったこともあり、他タイトルは禁忌だろうなと推察。
田端さんを拝見できること一点集中で浮かれていたのですが
（田端さんももちろん同様の配慮があったと思うのですが）
田端さんへの質問の中で、なんと田端さんのほうから
デザエモンの隠しメッセージの件と通信ケーブルの件についても
発言があり、びっくりしてしまいました。

内容は聞いていただくとして
（2：28：43〜　Q10　アテナ在籍中に一番うれしかったことは？）
私としてもうれしかったし、一生の記念になりそうです。
在籍中の話じゃないですけど、いいんです！！！笑

本当にこのネタに足を突っ込んで良かったと思ってます。
インデゴさんにも感謝ダナああ。

さてさて、びっくりしすぎて、記憶喪失気味なんですが
最近の私はというと・・・

一時、バイオハザードRE4やり出したりして
デザエモン系は放置気味に見えたかも知れませんが、
転送君Jr.の店頭分がまだ残っているので
大々的なネタはやりづらいというのが正直なところかな。
⇒需要を満たしていることから次回転送君Jr.の製造は
考えられない（新規用の基板も無い）ので、ほんとにほしい人の
手に渡るチャンスがあり続けることは幸いだったりする。

といっても、さすがに放置プレーが過ぎるだろ・・・ということで
休日日中誰もいないこと承知で投票募集してみました。

【あなたが選ぶひろーみんのニッチ産業物語】
1） パタパタ野球速報（パタパタ時計）関連⇒ 0%
2） ポケコン関連（デザエモン通信）⇒ 0%
3） グランツーリスモ7　スピードメーター関連⇒ 0%
4） 転送君 HOZON-KUN 関連（デザエモン通信）⇒ 100%

むーちょさん（自己申告）の1票だそうです！オフ会0人回避感謝！

ということで、未投稿動画を探したりしてましたが
いい感じのがなくて、唐突にハイパーターミナル使えるのか使えないのか
忘れてしまったので、新作動画を作ってみることにしました。

PCを新調したこともあり、今まで使えずじまいだった
今風のツールも行ける感じになったので
ゆっくりムービーメーカーに手を出してみました。

娘が小2になるのですが、ゆっくり系動画が大好きで
よくみてるので、語尾とか掛け合いの監修をしてもらいました（笑

今までの私の動画とは毛色が違うのはそういった理由です。
なかなかいい感じに出来たなと自負してます（音声ソースはミスった）

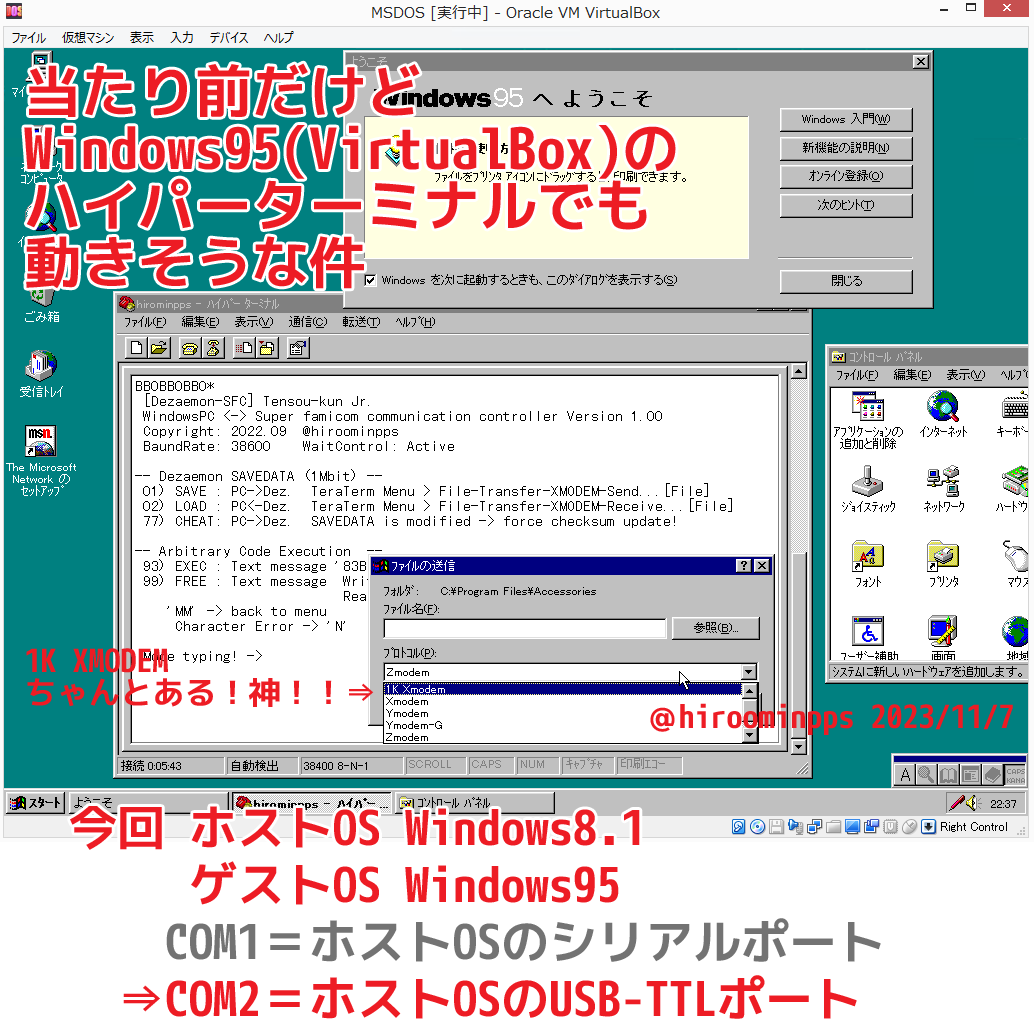

んで、この動画作った後に唐突にWindows95と実際のシリアルポートでも
いけるんじゃね？と思ってしまい、言い出したからにはやるしかないよな
って感じになってます。

仮想環境ですが、シリアルバイパスでUSB-TTLはこの通り動きました。

win95

RS232Cレベル変換基板がなかったので、試せてないんですが、
Amazonでポチったので、試すつもりではいます。
乞うご期待ください。


★幼少期の私が映るVHS-Cカセットを見るための
アダプター直した記録

あ、我が家に眠る、若かりし頃のホームビデオ（VHSビデオ）
カビが生えちゃったので、ダビングとかもしてましたね。
無事完了して、ほんの一部を残して捨てました。
VHSビデオデッキは2台保持。これでほぼ使う機会はないんだろうな。。

★学生時代に作った自作PICライターネタ

トランス乗ってます。今回参考にしたと思われる
回路図を探し当てましたのでこれも記録に残しておきます。
hiroomin at 20:34｜この記事のURL│Comments(0)│2010夏休み特別企画 | YouTube

2023年10月19日

COBOL言語ディスりは蜜の味

全銀システムの障害を端に盛り上がってたので悪ノリしました。
もともと早くからRCの問題だってのはわかってましたので
勘の良い方はCOBOLが関係ないことに気付いていたと思いますが
元コボラーとしてはこのビッグウェーブに乗ったまでで（自分で言う）

みなさん素朴にすっっごーい古い言語が未だに動いてるみたいな
イメージがあるぐらいで、それはその通りなんですが
実際どういう感じなのかって分かってないと思うんですよね。

なのでCOBOLでBadApple!!のアスキーアートを動かしてみました。
言語自体は別にプログラムやってる人なら普通に読めるはずです。


Windows11+VSCODEでCOBOL環境セットアップしたら
クッソ見やすくなってしまった件

世のリプレースが進まない問題って、正直そういう次元の話じゃないんで。
ニッチ産業、人の逆張り行きたい人はぜひ極めてみては？

今回の障害とは別としていつかはメインフレームから脱却するときが
来るでしょうからね。

ちなみに足を突っ込んでしまった手前
全銀ネット障害の件はちゃんと最後まで早送りもせず
会見全部拝見しましたのであしからず！！（暇人か）
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

hiroomin at 14:20｜この記事のURL│Comments(0)│パソコン | ひとりごと

バイオハザードRE4　祝ネコミミ記念

珍しくうれしくて、動画にした次第。
旧Twitterだと流れちゃうんで記念に残しておきます。
hiroomin at 13:38｜この記事のURL│Comments(0)│ゲーム

2023年07月30日

おとうさんスイッチ　デザエモン用セーブデータ大公開！

おとうさんスイッチスクショ

おとうさんスイッチ動画で使った事前準備のセーブデータ(128KB)も公開します。
中に実行前のワークへの転送用任意コードや、その他資材が全部入ってます。
もともとはエミュで起動できないかを模索していたのですが702000への移動で
落ちますのでこのようにデザエモン純正隠し機能での人力起動が必要になります。

デザエモンを所持してる方が、なんらかのセーブデータ書き戻しツール
（転送君Jr.含む）でセーブデータを書き戻すことについては、法的にもホワイトだと
思いますので、ご理解いただける方のみ、私的利用の範囲内でご利用ください。



★★私の実行動画（ニコニコより）
おとうさんスイッチ「に」（事前準備も可）　デザエモンで任意実行

2023/8/26　修正版UP
7/31〜8/25までセーブデータの中身が間違っていました<(_ _)>
本当にすみません。良ければもう一度DLください。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓
それではダウンロードはこちらからどうぞ


☆転送君Jr.を所持の方はスイッチを作らなくても簡単に実行できます

・セーブデータを01セーブモード(xmodem機能)で書き戻しておけば
　99任意実行モードで03702000と入力するだけで実行できます。
　→702000にワークへのデータ転送の任意コードが仕込んであるため

・セーブデータなので、電源入切の度に毎回書き戻さなくてよい。
　→通常dezaemon_bios実行の際は、PGも一度転送しなおさないといけない

hiroomin at 15:16｜この記事のURL│Comments(0)│2010夏休み特別企画 | YouTube

2023年07月22日

Mode7ぐるぐる(アフィン変換＋射影効果)アップしました

このMode7を使った後でPANEL SIMULATION(アタック25仕様)を実行
する時は必ず電源リセットからやり直してください
(mode7後は画面サイズがおかしくなります)

さて、予告通りMode7ぐるぐる(dezaemon_bios形式)をアップしました。
転送君Jr.用　Mode7ぐるぐる(アフィン変換＋射影効果)　ダウンロードURL

どのような動きをするかなどについては私のニコニコ、youtube、twitter等で
映像、画像でアップしているのでそちらをご覧いただければと思います。

mode7ぐるぐる説明

こちらに関してはMode7の独自の特性とBGにて用いる画像形式が先日アップしたパネルシュミレーターのものとは異なるためdezaemon_biosの実行方法のみ記載します。でも読み物なので、言い訳はいっぱい書いておきます(笑)

（１）dezaemon_biosのデータ転送手順
　本来はどの順で転送しても問題ありませんが、下記の順を推奨します。
　基本的に転送君Jr.を任意実行モードにして、下記のファイルをteratermに

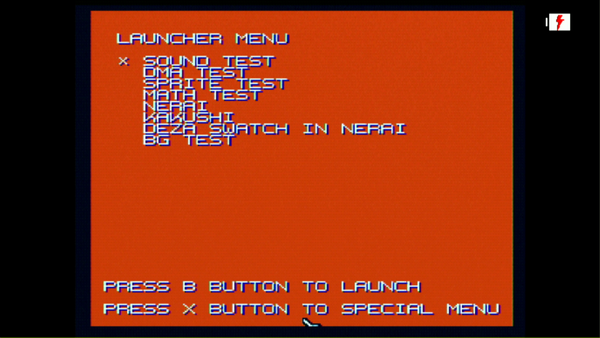

　ドロップするだけです。最後のファイルを送った後、ランチャー画面が出れば成功です。

　�　�1_m7BgImage.txt　（mode7にて回る画像データです）
　�◆�2_m7Guruguru.pg　（dezaemon_bios形式の実行用hexテキストです）

（２）回る画像を変えたい場合の作業
　　今回手順化を避けた理由をつらつらと言い訳します

　スーファミのMODE7に使う画像は256色1024*1024pxであり
　また画像の構成が通常用いるBG=16色256*224などのものと違います。

　本来のゲームプログラマーであれば、画像要素をゲーム中で生成したり変換するので
　保存データの段階で２つの方式を使い分ける必要はない（田端さん談）のですが
　私の技術レベルではゲーム中に変換生成するテクニックはなく、この時は結果重視で
　転送前にPC側でデータ加工して転送するだけで使える形になっています。

　ではその方法を書けばいいじゃないか！　と思われるかもしれませんが
　私が使ったpcxの変換ツールpcx2snesもまた、縛りがあるのか画像変換という形だと
　かなり簡素（構成数に上限がある感じ）なものしか変換できなかったので
　手順化は避けました。(⇒だからあんな単純な画像になってる)

　ちなみに当初マリカーのコース画像を使ってましたが、あれは上限にひっかかりません。
　ようは構成要素（チップ単位？）にしてみるとパズルの組み合わせになっていて
　いわゆる、レトロゲーム時代の必須テクニックが駆使されたマップなのだろうと
　勝手に思ってますｗ

　・・・というより、手順化しても誰もそこまでしないでしょうしｗ（本音厳禁）


（３）ゲーム中のボタンなどの説明
　・起動するとデザエモンのスプライト表示
　・その後で画像が回り、アフィン変換＋射影効果（倒し込み）を確認いただけます
　　（SFCのウインニングポストのオープニングよりインスパイア）
　・Yボタンを押すと初期位置＋モザイクから、回転が始まる演出になります
　・Xボタンでスペシャルメニューに戻る。再度ゲーム実行する場合は
　　任意実行モードで037e2000と入力　※電源を消した場合は所定のファイルを転送から


（４）最後に、私の小学生並の感想でもどうぞ。
実際作ってから時間が経ってしまったので、苦労した内容すらわすれかけてますが当時のtwitterを漁ってもらえるとわかるかな、相当苦労しました。でもほんとこれを実現できたのはbios製作の田端さんの数々の助言のおかげのほかありません。

スーファミで回転縮小、むやみやたらに用いてるなからはじまったネタですが私が血反吐を吐くことで（大げさｗｗ）、場合によってはかなり難しいことをしているんだなってことが伝わった気がするので、良かったと思います。
hiroomin at 10:08｜この記事のURL│Comments(0)│ゲーム | 2010夏休み特別企画

2023年07月21日

PANEL SIMULATION(アタック25仕様)のご説明

転送君Jr.用　Mode7ぐるぐる(アフィン変換＋射影効果)を実行した後は
必ず電源リセットからやり直してください
(mode7後は画面サイズがおかしくなります)

さて、予告通りPANEL SIMULATION（dezaemon bios実行形式）をアップしました。
転送君Jr.用　PANEL SIMULATION(アタック25仕様)　ダウンロードURL

どのような動きをするかなどについては私のニコニコ、youtube、twitter等で
嫌になるほど映像、画像でアップしているのでそちらをご覧いただければと思います。

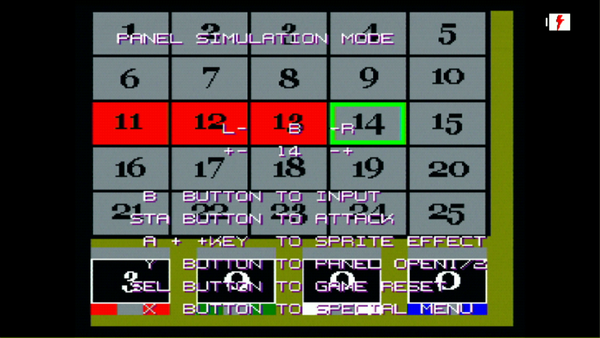

パネル説明on

ここからは動かすためのdezaemon_biosの実行方法と
背景画像を変えたい場合など、多少いじられる方向けの情報を載せたいと思います。

（１）dezaemon_biosのデータ転送手順
　本来はどの順で転送しても問題ありませんが、下記の順を推奨します。
　基本的に転送君Jr.を任意実行モードにして、下記のファイルをteratermに
　ドロップするだけです。最後のファイルを送った後、ランチャー画面が出れば成功です。

　�　�1_panelGameImage.txt　（パネルやスプライト表示で使うデータです）
　�◆�2_panelBGImage.txt　（最後にパネルを開けた際の背景画像データです）
　��　3_panelSimulation.pg　（dezaemon_bios形式の実行用hexテキストです）

（２）透過の背景を変えたい場合の作業
　・前提としてゲームにて使用するパネル資源（1_panelGameImage.txt）と
　　実行ファイル（3_panelSimulation.pg）は改変しないでください。

　・画像データの変換自体はbios作成・田端さん謹製の画像変換ツールが使用できます。
　（その前の画像の16色化は自力で行う必要がある）

　・しかし本ゲームを正しく動作させるためには背景画像とパレット情報の転送先を
　　次の正しいアドレスに変更しておく必要があります。

　　★背景画像データの転送先は73:0000とする
　　　具体的には⇒017300006FFF　（通常先頭行にて指定）

　　★パレット情報の転送先は70:0120とする
　　　具体的には⇒01700120001F　（通常最終行より３行手前にある）

（３）ゲーム中のボタンなどの説明
　・LRでパネル色を選択
　・十字キーで所定の番号を選んでBボタンでパネル選択
　　※その際、水色パネルがサジェスト表示です。今回のゲーム中ではあえて
　　　パネル選択の縛り入れていません。サジェスト外のパネルを選ばれた場合は
　　　その時点でアタック25仕様からは外れますのでご注意ください。
　・A＋十字キーで各種スプライトアクションを表示（正解／残念／アタックチャンス）
　・スタートボタンで狙い目指定（特定のパネルを消す）→黄色表示になる
　　※パネルを戻す機能はありませんので間違えてパネルを指定した際はこのパネル消しを
　　　代用してください（パネルは黄色になりますが、動作上は空白パネルと同義）
　・アタックチャンスは手動運用
　　　番組では残りパネルが５枚の時点でアタックチャンス問題となり正解した方が
　　　通常通り1枚パネル選択後、今度は既に指定されているパネルのどこか1枚を
　　　選択して消すことができる。　※この時はサジェストを無視してください
　・透過したいパネル色が選択されている状態でYボタンを押すとその色のパネルが
　　透過状態となり、さらにもう一度押すと、全パネル透過
　・セレクトボタンでゲームリセット（再スタート）
　・Xボタンでスペシャルメニューに戻る。再度ゲーム実行する場合は
　　任意実行モードで037e2000と入力　※電源を消した場合は所定のファイルを転送から


（４）最後に、私の小学生並の感想でもどうぞ。
やはり苦労箇所は、如何にアタック25純正のパネル動作を再現できるかですね。ネットなどにサンプルゲームなどの形であったりしますが、なかなか正しく動作するものにありつけず、またよくアタック２５のルールについて「オセロのよう」と表現されますが似て非なるもので、パネル指定にも独自縛りがありますので、ひっくり返す実装は簡単でも、置ける置けないの判断（サジェスト機能）の実装は意外と大変でした。
hiroomin at 12:15｜この記事のURL│Comments(0)│ゲーム | 2010夏休み特別企画

2023年07月08日

1993年製 サンリオ ポチャッコ 電卓修理記録

探し物をしていたら出てきました、ポチャッコ電卓。

ポチャッコ３

みてくださいよ・・・キーは文字形状、折り畳みコンパクト式
ただの電卓でこの遊び心・・・・

いっつも思うんですけど、ひと昔前の製品って
妙につくりにこだわりがあるんですよね。
今はコスト面含めて、こういう遊びがなかなか実現しにくそう
なのは理解できるので悲しさしかないです。

本題。この電卓、子供の時にもらって大切にしてたし今見ても
やっぱりセンスが良い製品なんで子供に譲ろうかなって思ったら
右半分のキー入力が効かないです。

捨てようかなと思いましたが、思い出はプライスレス・・・
私の中で待ったがかかりました。

客観的に見ればたかが電卓。捨てるの覚悟でダメ元で分解しました。

結果、よくあるパッドの汚れとかじゃなくて
コンパクト式があだになったか、連結部のコネクタの断線です。

あ、コネクタと言ってもフレックスケーブルでもなく・・・・
調べたら　【ヒートシールコネクタ】　っていうんですね。

Amazonで899円・・・・　高い・・これは直さないと元が取れない(>_<)

ポチャッコ２

画像の通り、カットして、専用の道具はないのではんだごてをさましつつ
融着させました・・・まあこじあけるときに傷も付いちゃいましたし
動けばいいっしょ程度で。

ここでやらかしの貴公子ひろーみん
一回パーツはがして、平置きしてやったほうがいいよなと思い
液晶の所をはがそうとしたとき、液晶の所のシールコネクタも
はがしてしまい、こちらも見事シールコネクタの貼り直しとなりましたｗｗ

最終的にはこちらも問題なく動くのを確認しましたが
私みたいに勢いだけでやらないようご注意ください(笑)

ポチャッコ４

最後はキーの部分を・・・・プチ手が器用選手権みたいになってますが
瞬間接着剤を縫ってしまった関係で結局これは裏返してキーをはめてから
被せる方式で戻しました。

総まとめ

ポチャッコ１

本当に動くようになってよかったです。
きずものになっちゃったのでもちろん売らないし売れないですが
完動品がメルカリで6000円で売ってましたね。
やっぱ観る人が見ればレアって分かるんだろうな。
こんな電卓、検索してもなかなかでてこないでしょう。

ほんと当時のバイヤー？　企画？　設計者？　いい仕事してます。
こういうの再販すればいいのにね。
hiroomin at 19:14｜この記事のURL│Comments(0)│ひとりごと

2023年04月16日

Logicool G923 TRUEFORCE

ここ最近やったことをちょっと思い出しながら書いてみようと思って。

DSC_0528xx

自分で言うのもなんですが、基本変なことばっかりやってるんで、実はハンコン(G923)を買う前段階で、自分の車のスピードメーターをコレクション的な意味合いで買いました。

その後、そのスピードメーターを信号を送って疑似的に動かせないか試して動かすことに成功します。（速度とタコメーターは5V圧でパルスに応じてメーターが振れてくれるのでわりと楽）
で、動かせるなら、GT7の走行動画に合わせてデータさえ作り込めればメーター動かせるなーなんて思いつつ、データー作るの大変だよなあ、、人力か・・・画像認識とか使う？・・・なんて思って検索しまくっていたら、ピカーさんの動画で「ＧＴ7でもスマホでメーター表示できる」というものを発見。え、公式アプリじゃなくて、そんなことできるなら、データ取れんの？？マジで？？みたいになりーの、さらに調べまくったら、外国の方がテレメトリー取得するソースをGitHubにアップされているところまで行きつき。
そしたらやることは１つですよね。取得部分は拝借させていただき、こちらはメーターを動かす部分のプログラミングに注力。

そして、完成したのが下記。「ＧＴ7で実車のスピードメーター―動かしてみた！」
https://www.youtube.com/watch?v=6zRNapJEBH4


もうここまで来たらね・・・ハンコンほしくなっちゃいましたよ。結婚して、子供が生まれて、私の中でそんな時にゲームにうつつ抜かしてる夫なんて嫌だろうな、って思って、ゲーム封印してたんです。その前ＰＳ３時代はハンコン持ってました。台も木製で自作してたり（遠い目

今さらＧ923かよって意見、わかります。。今は上を観たらキリがない、でもGT Force RXみたいな玩具育ちだし子供も使うことを考えてあと予算的かな。確か推し強いライバル機T300RSは＋1万だったかと。私は大人の階段のぼっちゃったので多少高くとも保証は安心安全２年の国内流通のほうをご購入。

どこで買ったっけな、ロジテックダイレクトYahoo!ショッピング店だった気がします。
いろいろポイント駆使したら、そこそこ現最安相場で買えたんで。
んで、しばらく机にセットして、箱に片付けて・・・と週末稼働状態でした。ハンコン持ってる人わかるあるあるだと思うんですが、これだど、せっかく持っても宝の持ち腐れになるんですよね。

意を決して、ハンコン台（ホイールスタンドって言うんですねｗｗ）買いました。
Amazonの安いの・・ちゃちいのかと・・・舐めてました。。
めちゃくちゃ安定してます。そのかわり、クッソ重いです。セットした状態だと15キロとか
あるんじゃないでしょうか、、
Cirearoa プロフェッショナルレーシングホイールスタンド ドライビングゲームシミュレーター Logitech G25 G27 G29 G920 PS4 Xbox Fanatech T3PA TGT T300RS T300GT T500RS TGT T150 TS-PC CSL CS
Cirearoa プロフェッショナルレーシングホイールスタンド ドライビングゲームシミュレーター Logitech G25 G27 G29 G920 PS4 Xbox Fanatech T3PA TGT T300RS T300GT T500RS TGT T150 TS-PC CSL CS

畳んで、セットして、動かして・・・なんてできないし、出来ても、意味ないです。これは常設一択です。。足元裏にＣＤラックをもってきて、上にＭＤＦボード2000円弱の追加出費は高いと思うんですが、これで机上がデッドスペースにならないで済むのは大きいかと。

んで、これがタイトル画像の状態に至ります。

お疲れ、俺（私の一人称は「自分」ですｗｗ）

DSC_0528xx

ちなみに、私激推しの「実車のスピードメーター」は140キロまでしか表示できず、ＧＴ7ではすっかりいらない子と化してるので、丁寧に梱包してしまってあります（おいｗｗ

追伸：
MDFボードは娘氏といっしょに近くのホームセンターに行って購入。カットをお願いする様子とか実際のカット工程とかも見せることができてよい体験だったかと。（わいパッパも死んじゃったけど昔よく東急ハンズとかでそんなことしてましたっけね。。）

作成初日は、小２の娘氏に占領されてプレイ時間比私１：９９娘です。カービィを描いたアクアが娘氏用の車なので、まずはぶつからないで走るのが大事と教えてだいぶ経ちましたが、アクセル（ギアオート、ブレーキ自動）＋ハンドル操作では物足りなくなったか、シフトをがちゃがちゃやりはじめちゃった娘氏。さすがにクラッチは無理なので、ＭＴ車（スイフト）でパドルシフトを教えたら、結構いい感じに切り替えてて末恐ろしい。

少なくとも小２の自分（私はゲーム禁止な家がらだったけど orz）にはそこまでやれた気がしない。これがデジタルネイティブ、Switchデフォ世代の実力なのか・・・

hiroomin at 17:42｜この記事のURL│Comments(0)│ゲーム | くるま（みんカラ）

2022年11月20日

転送君Jr.を無線（bluetooth）化してみた

結論を言うとメリットはほぼ無いです。ただわりと前から温めてて
ずっと消化できずじまいのネタだったのでやりました。

無線化してみた

● デメリット
・ちゃんとしたモジュールは廃番な上、値段も高い（入手性・難）
・モジュールの転送速度が選択式なので38.4kbpsを選ばざるを得ない（速度低下）
　→転送君Jr.の推奨運用は70.0kbps
・バッテリー稼働　　SFCから給電では別配線となりカッコつかないためｗ
・スペース増大

● メリット
・PCと転送君Jr.を電気的、物理的に接続しなくてよい

ここまではツイッターで書きましたが
一応技術的なことも書いときますね。

無線系の製品は一応ちゃんとしたものをつかわないとダメだったりするので
ご注意くださいね。※RN41,RN42は技適クリア
私が使ったやつはSparkFun Bluetooth Mate Goldってやつですが
ご多分に漏れず、Retired（販売終了）です。
需要がないのか、技術的問題があるのか、高いからなのか、理由は分かりません。
他見ても代替品は多く無さそうですけどねえ・・・

接続後にコマンド設定でコンフィグをいじれますが
基本的には通信速度ぐらいだと思いますね。
痛かったのは、これが選択式でした。。
転送君Jr.はエラー率等を考慮して70.0k、38.6kを採用しているので
よく用いられる中だと38.4k選択の一択しかないので、結果的に
速度を落とす運用になります。※エラー率考慮の範囲内なので実用上全く問題なし

初期設定変更の投入コマンド　※１度すればOK
$$$
(→CMDと返信が来る)
CU,38
(→AOK38と返信が来る)
---<cr>　（と入力するか再起動で反映）

以上です。
高いですが、こういうので素人でも簡単に無線化できるのは面白いと思います。
hiroomin at 11:25｜この記事のURL│Comments(1)│ゲーム | 2010夏休み特別企画

2022年11月06日

DEZAEMON BIOS 体験記(1)

描いて作って遊べるデザエモン。
プログラミングもできちゃうデザエモン！
立派な28年目の追加コンテンツともいえますヽ(^o^)丿

DEZAEMON BIOS GitHub
( tsutomutabata /dezaemon_bios)

https://github.com/tsutomutabata/dezaemon_bios

デザエモンSFC開発者の田端さんがDEZAEMON BIOS 初版を
アップロードくださいました。とてもうれしいことで私としても
感謝しかありませんが、デザエモンSFC隠しメッセージから
27年越しの謎解明、その後いろいろ判明した事柄についての流れを汲むと
あくまでいろいろな方に触れてほしいというのが田端さんとの共通認識として
ありますし、私はそう理解しています。

なので、ぜひ多くの方に触れてほしい・・・・です。

障壁となると、やはり転送君Jr.を用意する部分でしょうか。
組み立ても必要ですし、そこそこの投資が必要な部分に関して
こればかりは申し訳ないです。
（商品単価を下げられれば良かったのですが、如何せん全部詰めにするほかなく）

⇒デザエモンSFC　PC通信ケーブル「転送君Jr.」電子工作セットは
秋葉原東京ラジオデパート1F　家電のケンちゃんさまにて販売をお願いしています
（店頭・通販で購入可）

でも、実機で手軽にいろいろできるかもしれないロマンと
開発者の方が実際に開発・配布してくれたという事実

正直プログラミング的なことは私もわかってませんヽ(^o^)丿
なので体験記としてブログにしていこうかと思います。
田端さんもサンプルプログラムをつくってくださるみたいなので
合わせて追ってもらえると楽しいと思います！　宜しくお願いします。


【必要な資材のDL時の注意点】
・WDCツールのダウンロード時、メールアドレス登録してすぐにメールが
　届かない場合そのメアドはNGの可能性大。別のアドレスで要トライ？
　（exe単体での配布はWDCの規約もありNG。要メアド登録。）

・mingwのセットアップ方法は記載されてないので謎だと思いますが難しくないです。
　mingw-get-setup.exeを実行して、カタログを更新します（勝手にされる？）
　あのexe自体は取得・インストールツールだと思ってください。
　私はこちら https://webkaru.net/clang/mingw-gcc-install/ を参考にしました。
　2つぐらい選んで、ツールのメニューからinstall⇒applyな感じです。
　こちらに関しては後で環境変数pathにインストールフォルダ(binへのパス)を
　登録しないとダメなので、どこにインストールしても大丈夫です

・WDCツールのインストール先は既定のまま(c:\wdc)が吉
　⇒詳しい方は別として、変えちゃうとmakeでエラーになります

・転送君Jr.に関しては下記ツイート参考
　田端さんのサンプルプログラムは終了するとスペシャルメニューに戻ります
　また実行したい場合はteratermは任意実行モード(99)のままにしておいて
　「037E2000」と入力（デザエモンプロトコルで7E2000を実行という意味）
　すれば、また実行できます。　※プログラムは転送し直さなくて大丈夫です

以下、私がそのあたりつぶやいたツイートです。











hiroomin at 08:52｜この記事のURL│Comments(0)│ゲーム | 2010夏休み特別企画

2022年10月01日

デザエモンSFC専用通信ケーブル 転送君Jr. 任意コード解説

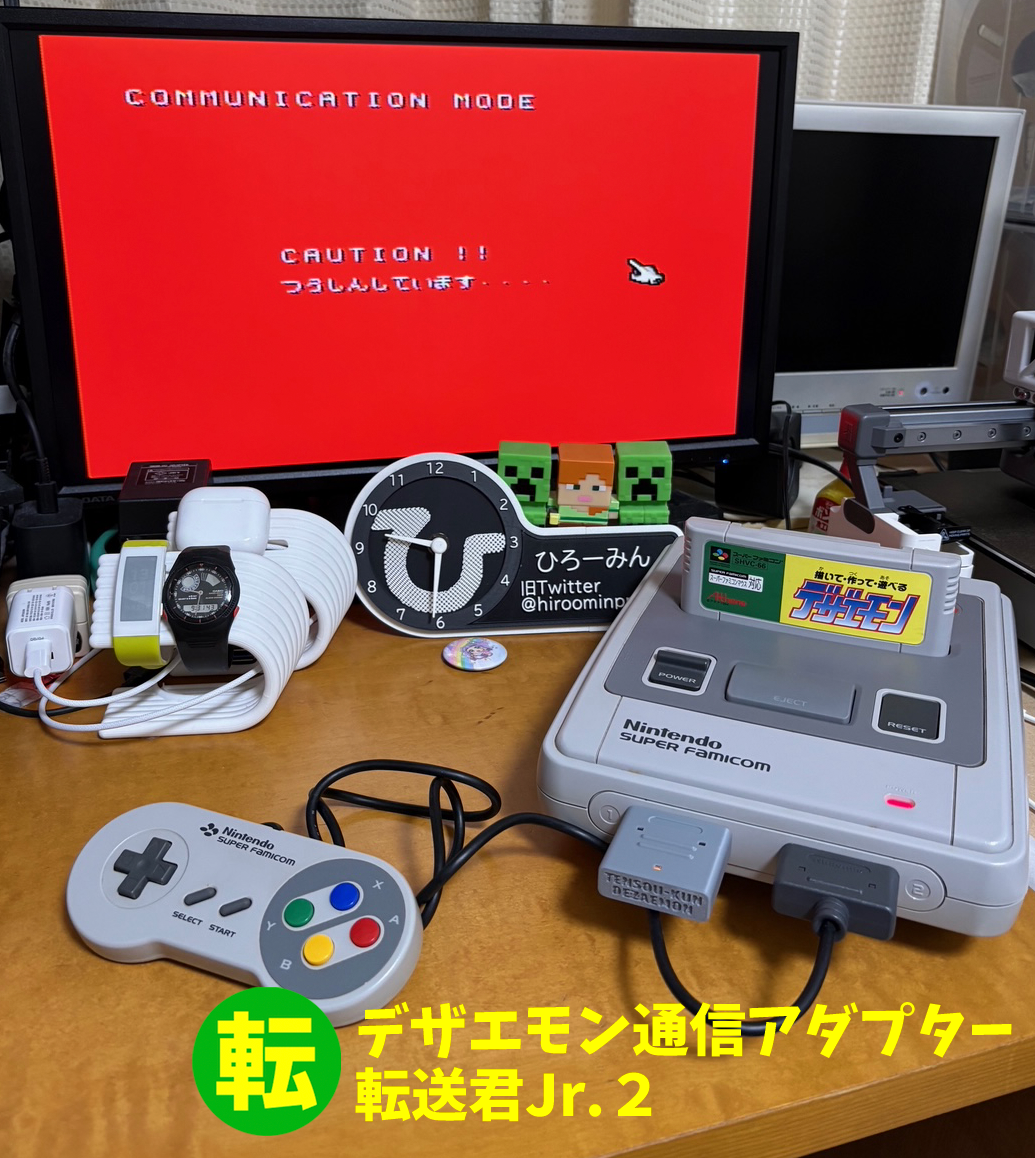

転送君Jr.ですがお買い上げいただいた方本当にありがとうございます。

さて、予告していた通り昨年夏。Twitterであげた任意実行の一例で
デザエモン任意コードファイル　HelloWorldのコードになります。

まずテキストファイルですが、超大昔に作った掲示板を使って配布します。
超絶懐かしい仕様の掲示板だと思いますが、ありものを使うのがマイポリシー
だったりするので、ぜひこちらからダウンロードしてください(^O^)／
⇒　http://thanks-pawapass.info/hiroomin/cgi-bin/cbbs.pl?mode=al2&namber=873&rev=&no=1

転送君Jr.のフリーアクセスモード99で
TeraTermにドロップすると　赤背景でHello,World!と表示が切り替わります。
（中身のテキストをコピペするのと同じ挙動になります）

解説はExcelで軽くまとめたのでそちらの画像をご覧ください。
↓クリックすると拡大表示できます
転送君Jr. 任意コード解説　一例 Hello World!

詳細は画像の通りで、テキストファイルの中身と比べてもらえば
理解が進みやすいと思うのですが、全体をざっくりお話すると

デザエモンの隠し通信を使用して今回の場合はRAM上（ワークエリア）に
データを送り込み、最後に隠し通信機能を使用してその送り込んだ任意コードが
配された開始アドレスを実行するという流れになります。

�．妊競┘皀鵐廛蹈肇灰襪播樵�開始アドレスと量※を指定（�△鉢�を送るためのもの）
��直後にまずスーファミで実行する任意コード部が転送され・・・
�Ｉ充┐里燭瓩離魁璽鼻弊騎里砲�DMA転送でビデオメモリに送り込むテーブル）を送り
�ぢ海い董▲妊競┘皀鵐廛蹈肇灰襪猫△亮孫團▲疋譽垢鮖慊�

この�　銑い領�れをまとめたものが
今回用いる「任意コード」（＝テキストファイルの内容）となります

※量（サイズ）指定について、解説動画を出して以降、詳しくは触れていなく
申し訳なかったのですがデザエモンプロトコルではデザエモンプロトコル部分を除いて
量（サイズ）＝転送するバイト数ー１となりますのでご注意ください。
例えば転送指定後、実際送るデータが8バイトなら量指定は0007(16進)になります。

開拓を突き進めていけば、絶対にびっくりすること、新しい発見があるはずなので
ぜひぜひ、ご興味ある方は突き進んでいってもらいたいです。
任意コードファイルもデザエモンのセーブデータも自作アプリとかも
私を介す必要はなく各自で自由に展開して何の問題もありませんので
よろしくお願いします！！(^O^)／
hiroomin at 07:21｜この記事のURL│Comments(0)│ゲーム | 2010夏休み特別企画
