転送君Jr.一体化アダプタ 使用例３選
デザエモン(SFC)専用パソコン通信ケーブル
「転送君Jr. 電子工作キット」発売から約2年。
ニッチ商品のさらにニッチオプションとして
スーファミ側を一体化できるアダプタを作りました。
お取扱店・通販 → 家電のケンちゃん＠東京ラジオデパート1F
おまけ：本記事の最後に基板の穴位置寸法載せましたので
自作の天板づくり等にご活用ください
転送君Jr.一体化アダプタ 作成手順
http://blog.livedoor.jp/hiroomin/archives/52567901.html
これまで転送君Jr.を購入くださった方も
新たに購入していただける方も
また、転送君Jr.は使わないけど

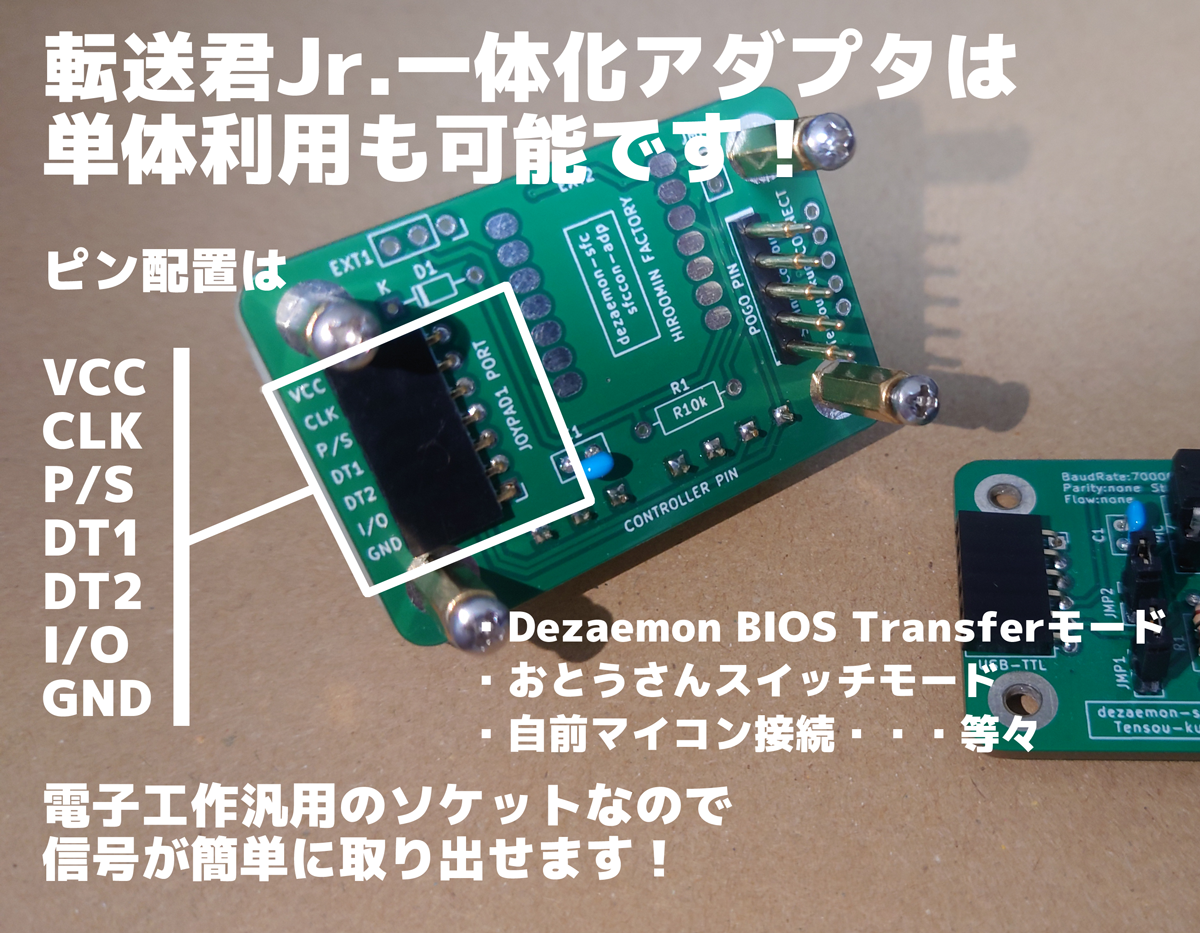

アダプタ単体でも利用想定できる
作りにしました。
それでは本題
転送君Jr.一体化アダプタの使用例３選

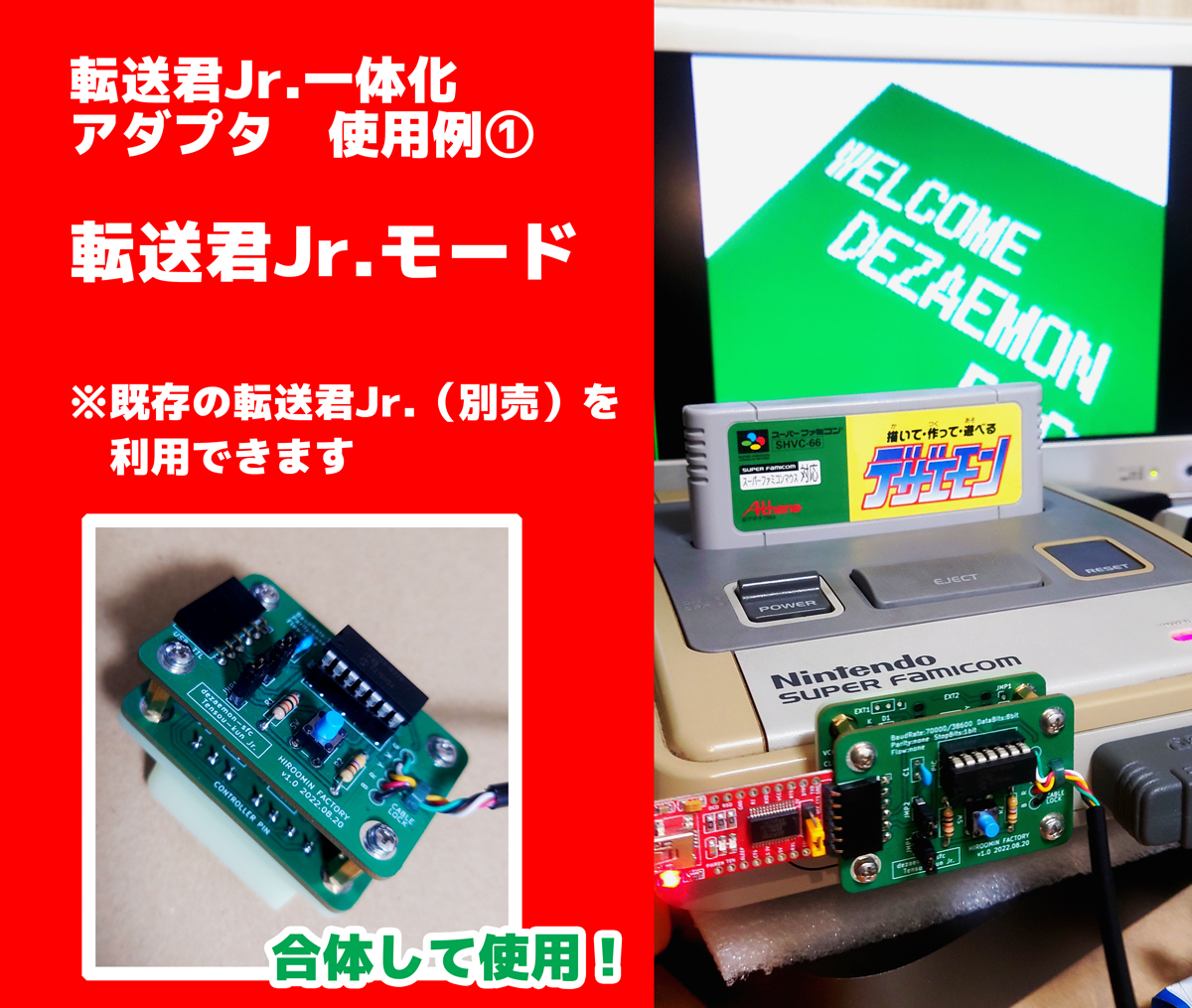

�‥樵�君Jr.モード
いわゆるスーファミ側一体型仕様になります。
代用できる直付けピンがなかなか見つからず実現できませんでした。
でもやっとみつけました。そして勢いだけで製品化しました。

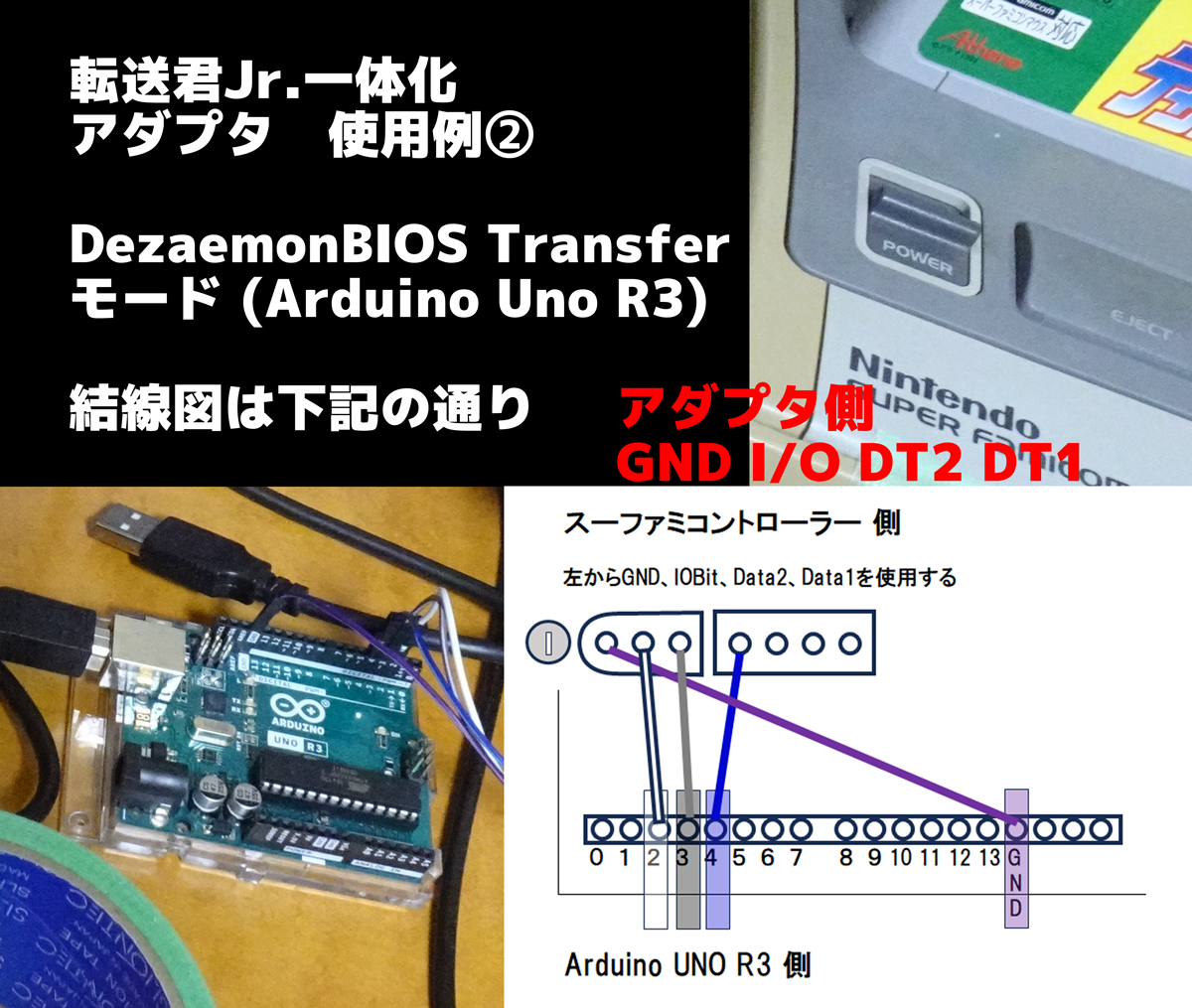

��Dezaemon BIOS Transferモード
Arduino Uno R3さえあれば、あとは私が配布している
Dezaemon BIOS Transfer などの無料資材だけで
デザエモンプログラマーの田端さんが作成くださった
NERAIがプレイできちゃうやつです！！
従来は、スーファミのコントローラーポートとの接続が面倒で
ネックとのお声がありましたので、電子工作汎用ソケットを備えました。
（誤接続防止や、接続強度で言えばここはオスが好ましいのは承知の上）

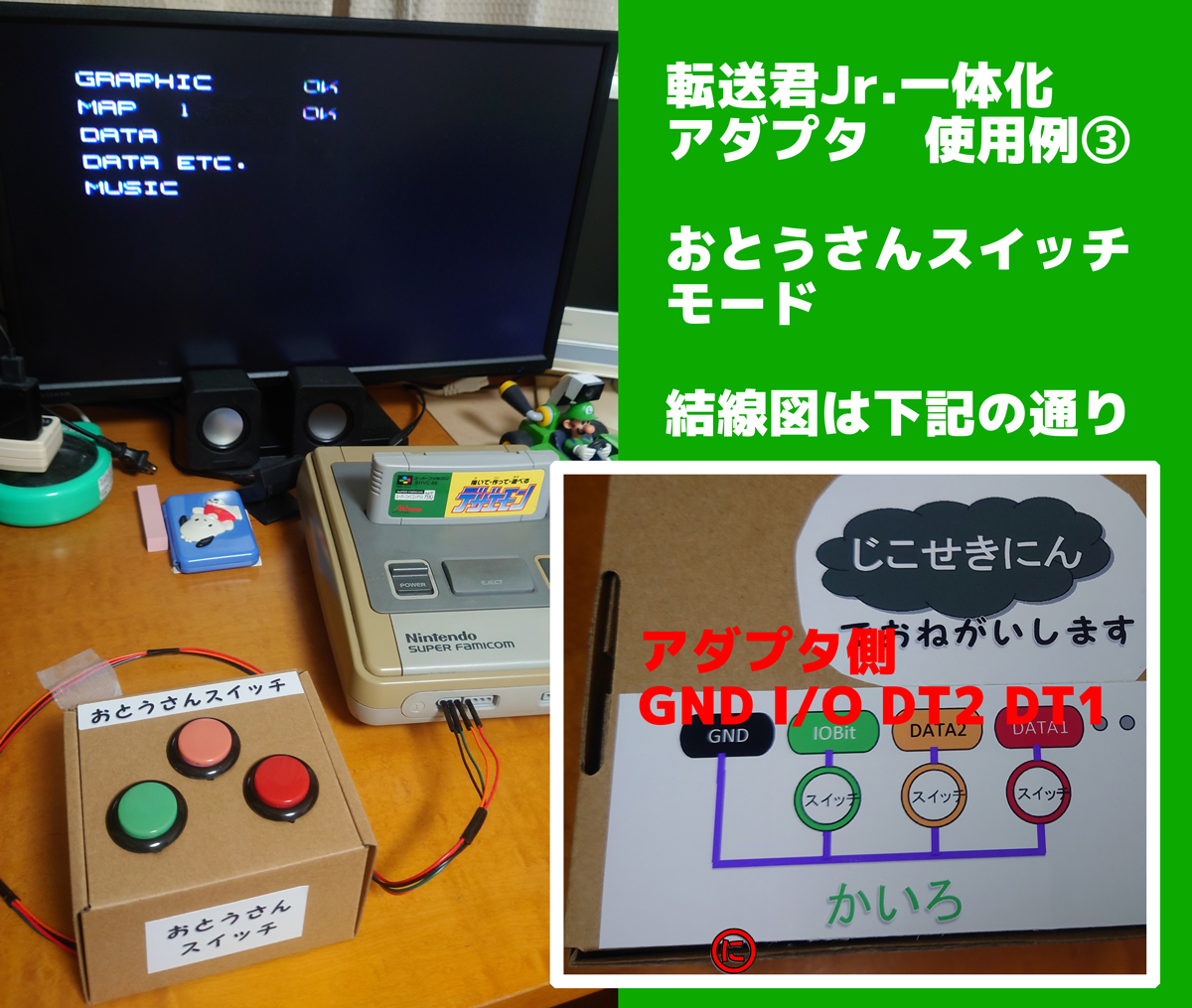

��おとうさんスイッチモード
これはネタ枠です。
でもこういう風に通常アクセスしづらい
スーファミ１Pコントローラーの信号にも
電子工作汎用ソケットを通じて簡単にアクセスが出来ます。
自前マイコンのテストや自作ハード界隈の作品の接続にも
使えるかも知れませんね！
最後に告知で、転送君Jr.再販記念！
復活記念で２枚のカラー基板を封入します。
お色は３パターン、白黒、赤青、黄青です。
よろしくおねがいします。
お取扱店・通販 → 家電のケンちゃん＠東京ラジオデパート1F
↓ おまけ書いたよ！
「転送君Jr. 電子工作キット」発売から約2年。
ニッチ商品のさらにニッチオプションとして
スーファミ側を一体化できるアダプタを作りました。
お取扱店・通販 → 家電のケンちゃん＠東京ラジオデパート1F
おまけ：本記事の最後に基板の穴位置寸法載せましたので
自作の天板づくり等にご活用ください
転送君Jr.一体化アダプタ 作成手順
http://blog.livedoor.jp/hiroomin/archives/52567901.html
これまで転送君Jr.を購入くださった方も
新たに購入していただける方も
また、転送君Jr.は使わないけど
アダプタ単体でも利用想定できる
作りにしました。
それでは本題
転送君Jr.一体化アダプタの使用例３選
�‥樵�君Jr.モード
いわゆるスーファミ側一体型仕様になります。
代用できる直付けピンがなかなか見つからず実現できませんでした。
でもやっとみつけました。そして勢いだけで製品化しました。
��Dezaemon BIOS Transferモード
Arduino Uno R3さえあれば、あとは私が配布している
Dezaemon BIOS Transfer などの無料資材だけで
デザエモンプログラマーの田端さんが作成くださった
NERAIがプレイできちゃうやつです！！
従来は、スーファミのコントローラーポートとの接続が面倒で
ネックとのお声がありましたので、電子工作汎用ソケットを備えました。
（誤接続防止や、接続強度で言えばここはオスが好ましいのは承知の上）
��おとうさんスイッチモード
これはネタ枠です。
でもこういう風に通常アクセスしづらい
スーファミ１Pコントローラーの信号にも
電子工作汎用ソケットを通じて簡単にアクセスが出来ます。
自前マイコンのテストや自作ハード界隈の作品の接続にも
使えるかも知れませんね！
最後に告知で、転送君Jr.再販記念！
復活記念で２枚のカラー基板を封入します。
お色は３パターン、白黒、赤青、黄青です。
よろしくおねがいします。
お取扱店・通販 → 家電のケンちゃん＠東京ラジオデパート1F
↓ おまけ書いたよ！
おまけ 番外編
��HOZON-KUN （終売） 接続モード
HIROOMIN FACTORY の記念すべき同人ハード処女作。
HOZON-KUN自体が終売なので番外編としました。
理論上はもちろん組み合わせ可能です。

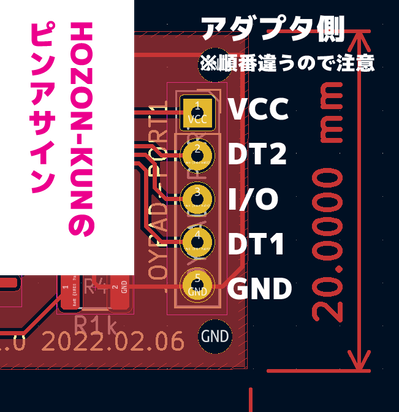

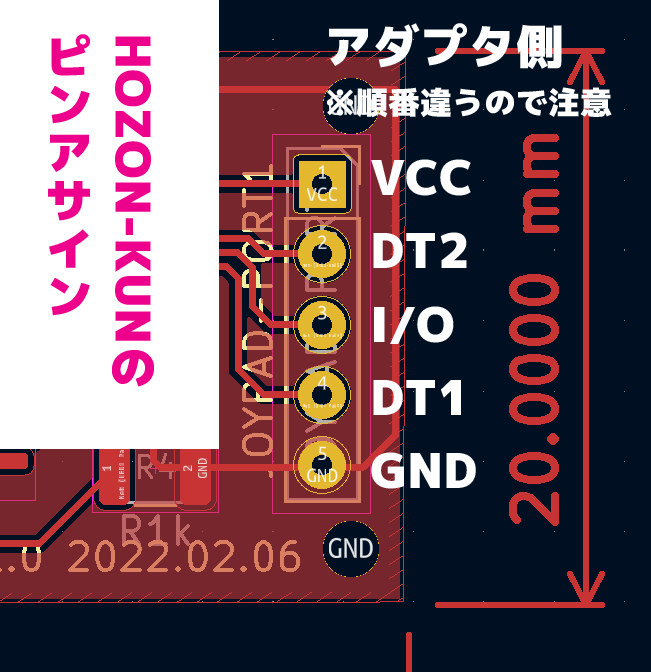

ピンアサインは図の通りですが、
アダプタ側は並びが違うので注意してくださいね。
見ての通り、この作品はスーファミからの給電を受けます。
番外編は追加していくかも！＼(^_^)／

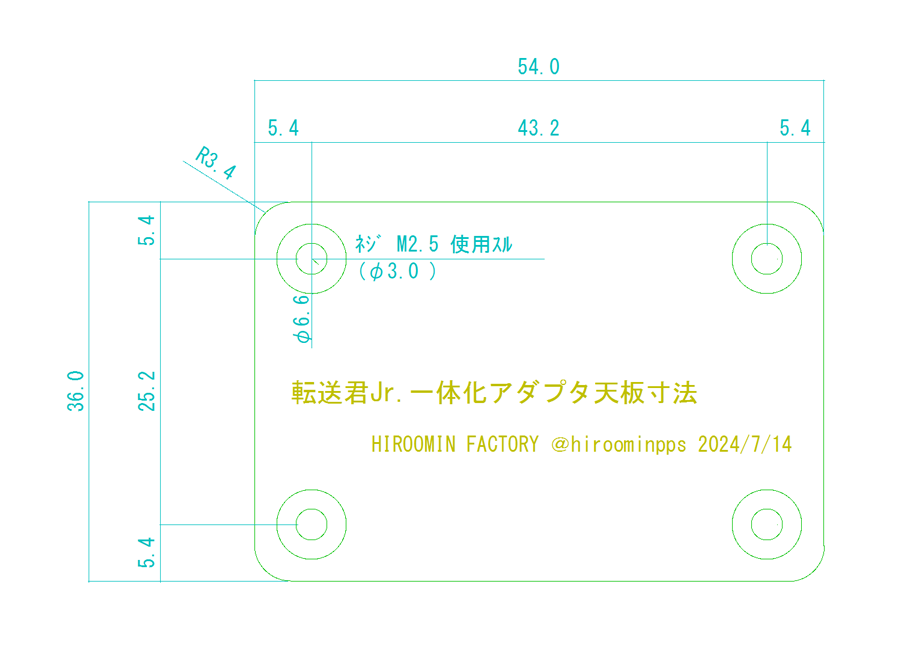

★ 基板の穴位置寸法 ★
私の変なこだわりが炸裂して、懐かしき jw_cad で
図面起こしてみました。
自作の天板づくりなどにご活用いただければと思います！
（転送君Jr.モード以外でお使いいただく方は天板があったほうが
接続して使う基板の固定や、本体取り外しが楽になったりします。）
