転送君Jr.一体化アダプタ 作成手順

転送君Jr.一体化アダプタの使用法などのご紹介は
別記事にしてありますので、そちらをご参照ください。

お取扱店・通販 → 家電のケンちゃん＠東京ラジオデパート1F

転送君Jr.一体化アダプタ　使用例３選
http://blog.livedoor.jp/hiroomin/archives/52567893.html




それでは本題

転送君Jr.一体化アダプタ　作成手順


1.下準備（忘れると正しく動きません！）

[ 転送君Jr.モードでお使いいただく方 ]

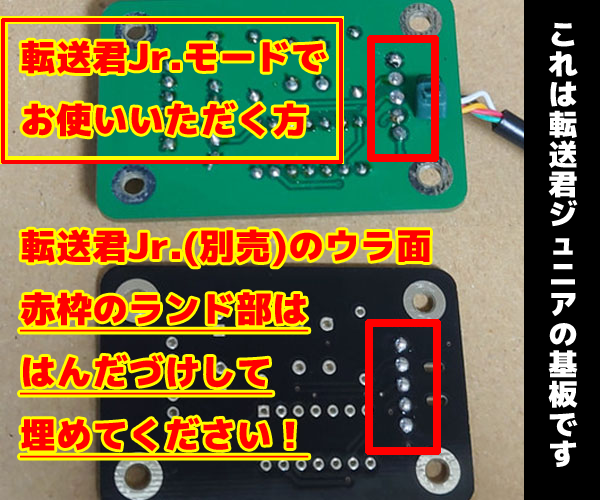

転送君Jr.(別売)のウラ面赤枠のランド部は
はんだづけして埋めてください！

※ケーブル付きの転送君Jr.はそのままで合体できます
※一体化を機にケーブル切断いただいても構いません
※5の項で書きますが、POGOPIN接地が不安な方は有線結線も可能です




2.はんだづけ開始。注意ポイント2点

・POGOPINは必ずまっすぐにつけなければならない
・コントローラーピンはまだつけない



POGOPINをまっすぐつけるのは意外と難しいと感じたので
自己流方法をお伝えする。やけどには注意してほしい。

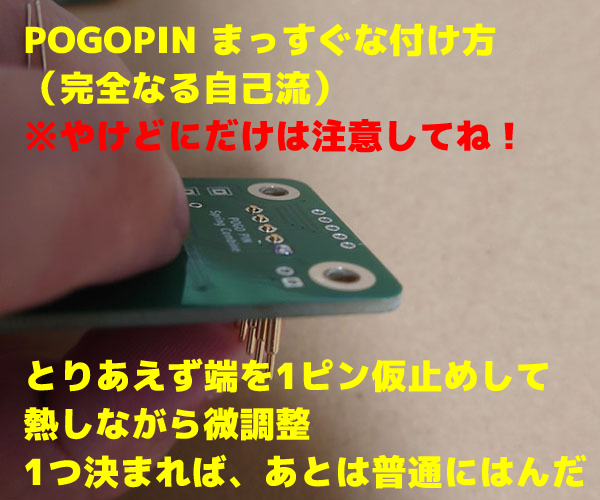

・端の1ピンを仮止め
・後は熱しながら微調整して位置決め
・位置が決まれば他は普通にはんだづけ




3.コントローラーピンの取り付け

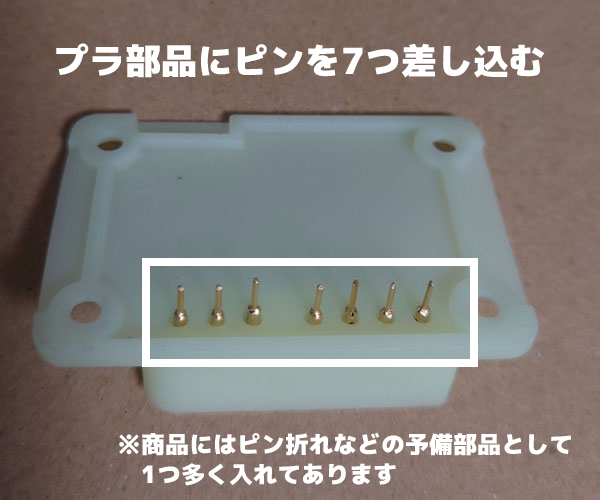

プラ部品にピンを7つ差し込む
※商品にはピン折れなどの予備部品として1つ多く入れてあります



固定前はピンに遊びがあります

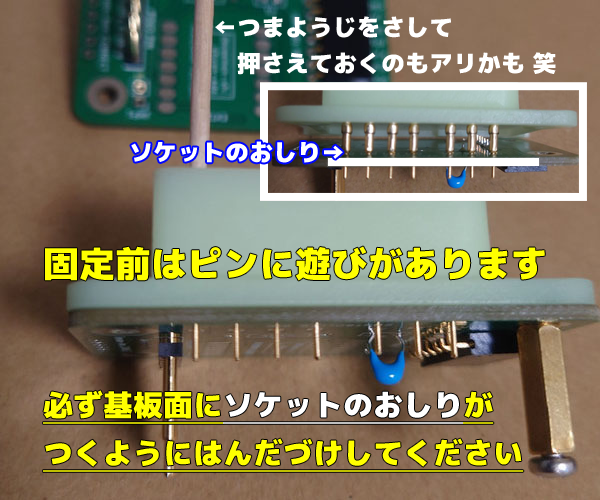

必ず基板面にソケットのおしりがつくようにはんだづけしてください
→つまようじ作戦は正直微妙ですが、注意の意図が通じればと

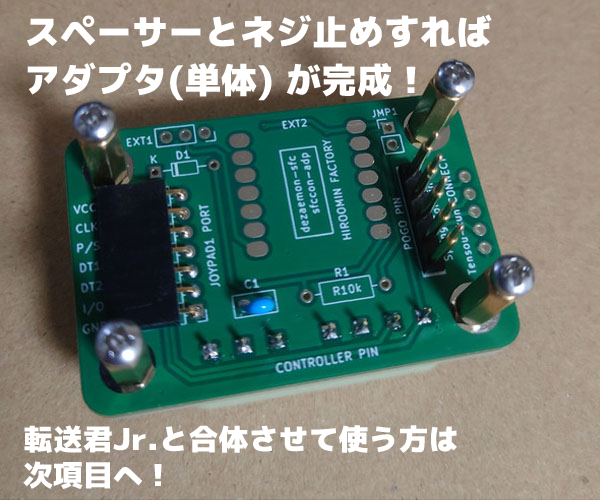

4.スペーサーとネジ止めでアダプタ完成

・電子部品はほんの数点だけ！
・POGOPINのギミックいかがでしょうか
・ロマン枠のEXT端子つき
・こんなんでもそこそこコストかかってます　ロマンが大事！

→　アダプタ単独利用の方は6の項へ

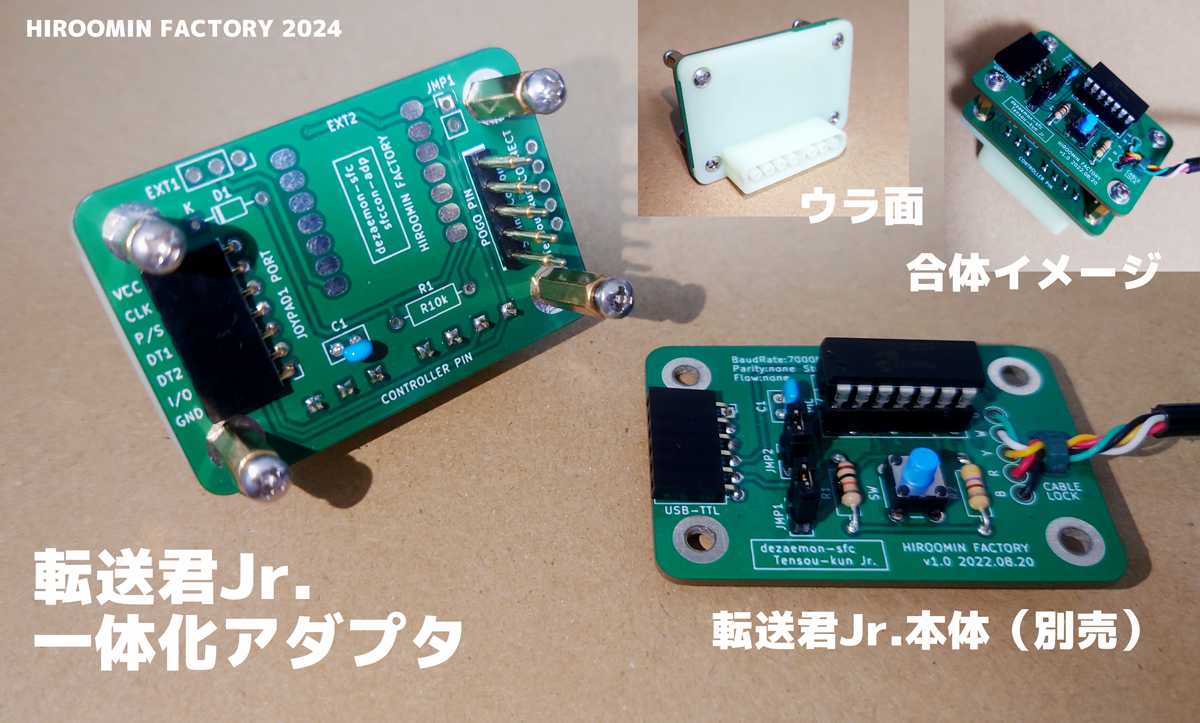

5.【完全体】転送君Jr.モード【合体】

モノ良く作ったり直したりする人はネジ止めこういう感じでやりますよね
この作品はPOGOPINによる接地があるので位置調整シビアです。
微妙な調整よろしくおねがいします！

俺は絶対に有線結線しか認めん！！という方用に
基板に穴を設けてますので、転送君Jr.のケーブルを
ぶった切ってしっかりとつないでもいいです




6.スーパーファミコンとのフィッティング

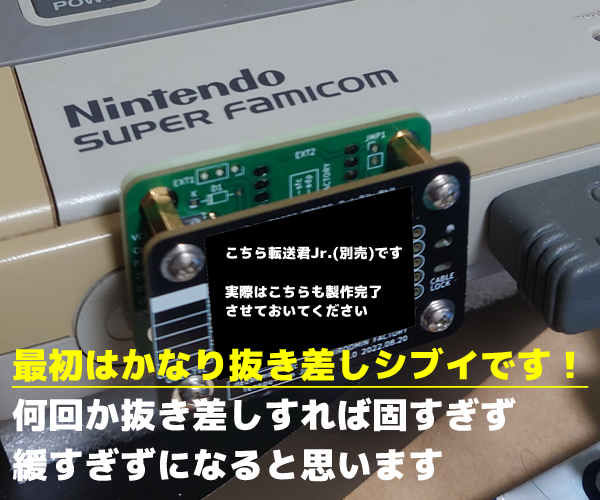

作りたてはピン金具も閉じ気味で
スーファミへの抜き差しはかなりしぶいはずです

10回程度抜き差しすれば、固すぎず緩すぎずなじむと思います
