路線データのSima書き出しにかかる
いろいろ考えた結果、測点間の結線であることを前提とした「路線データ」というものは、拡張線種なんかで使っている線形図形を使うことにした。この図形名に約束事を設けて、先頭5文字が $IPL: なら路線データのＩＰ線と捉える・・・のような感じにした。
$PSL: は連続線（直線のみ） でこの後に続いて本来の図形名がくる といった感じ
測量専用ソフトのように現場の全般的な管理画面とＣＡＤ部分が分かれていると路線データも表現しやすいが、この二つをまとめて1つのＣＡＤ画面でやるとなると、やっぱり汎用性重視で、路線データも１つのフィーチャとして扱えたほうが使いやすく、この方法がベストだと思う。 路線データの要素となりえるのはLine,Polyline,Arc,Clothoidの4種類。

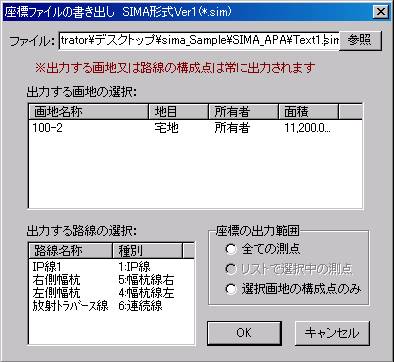

で書き出すときはこんな感じになる。
路線データはブロック図形化のような感じで、既にかかれている線などをマウス選択してそれを路線データ（線形図形）にする。 構成する測点と同一グループにあることが条件で、その中から選択して書き出す。
青さんこんなんでどうでしょうか（′∀｀）
$PSL: は連続線（直線のみ） でこの後に続いて本来の図形名がくる といった感じ
測量専用ソフトのように現場の全般的な管理画面とＣＡＤ部分が分かれていると路線データも表現しやすいが、この二つをまとめて1つのＣＡＤ画面でやるとなると、やっぱり汎用性重視で、路線データも１つのフィーチャとして扱えたほうが使いやすく、この方法がベストだと思う。 路線データの要素となりえるのはLine,Polyline,Arc,Clothoidの4種類。
で書き出すときはこんな感じになる。
路線データはブロック図形化のような感じで、既にかかれている線などをマウス選択してそれを路線データ（線形図形）にする。 構成する測点と同一グループにあることが条件で、その中から選択して書き出す。
青さんこんなんでどうでしょうか（′∀｀）
