どうしても RFゲインが弱い気がしてならない

IMG_0458

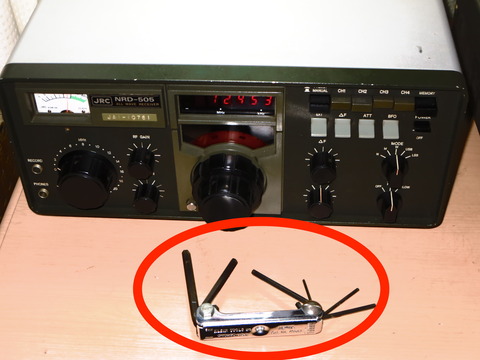

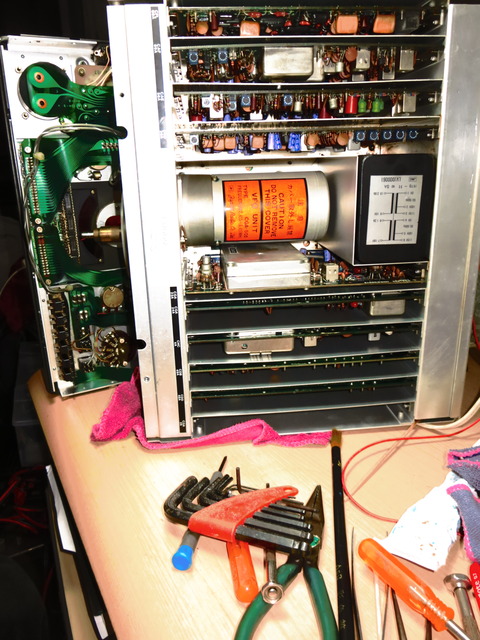

ツマミを外すのに、プラスドライバーなどではなく、六角レンチを使って、イモビスを回します。


IMG_0459


IMG_0461

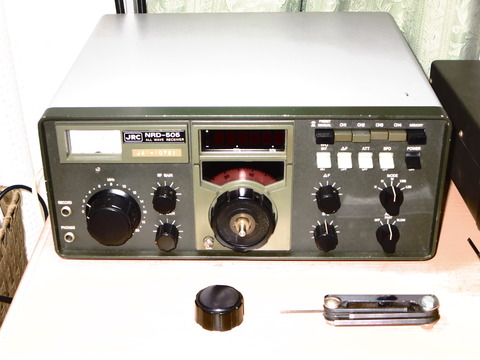

メインダイヤルから、外していきます。

IMG_0463


IMG_0466


IMG_0469


IMG_0470
ここで、一旦、電源を投入。
 ありゃ・・・・
 メインダイヤル照明用のパイロットランプが1個球切れ


IMG_0471

                     予備球なんか・・・・持っていない
とりあえずは、電圧を計測しようと、球に触れると、「点灯」した



IMG_0473
 球がソケットの中で緩んで、接触不良でした。

メインダイヤルの窓の汚れが、以前から気になっていたので、清掃。
IMG_0479
プラスチック・クリーナーを使って、清掃。

IMG_0480
綿棒に「プラスチック・クリーナー」をつけて、汚れ落とし。


IMG_0481
 随分と汚れが付いています

IMG_0486
                   ありゃ
                    色々と点検していたら、
     メモリー誤動作している。
   メモリーユニットのバックアップ用乾電池を新品に交換した直後だというのに

  メモリーユニットを軽く指で触れると、誤動作する

 メモリーユニットの接触不良だろう
   多分・・   RFユニットやIFユニットも接触不良を起こしていたから・・・・


メモリーの誤動作の症状
 1 メモリーに、周波数を記録できない
 2 マニュアルからメモリーへ切り替えスイッチを押すと
     545KHz
       の周波数表示になったり
     ランダムな周波数表示になる
     つまり、NRD-505が、勝手な周波数を表示してしまう。
 3   メモリー・バックアップ用の乾電池は交換済みであるのに・・・・・


  あっちこっちが、連鎖的に不具合が発生している。
   「もぐら叩きゲーム」状態だ

1.0KHzから1.9KHz帯域が受信できなくなった
  更に、1.000KHz から 1.9999MHzの帯域が、突然受信できなくなってしまった。

RFユニットやIFユニットを抜き差しをしていたら、このトラブルが発生
  原因も分かっているから、これも、後日、調整することにした。


IMG_0499
Sメーター照明用のソケットが、前オーナー氏により改造されている
 前所有者氏は、
球の持ち合わせが無かったので、「応急的処置」をしたんだろうね。

 このソケットは、FT-101のスワンランプのソケットと、非常に良く似ている。
 ジャンク箱に・・・確か・・・有ったはずだ。
  後日、FT-101E用のランプソケットを引っ張り出しましょう


IMG_0497
パイロットランプのソケットを潰して、この潰れたソケットに、
なんと、なんと パイロットランプを・・・・・
無理矢理・・・押し込んで、点灯
させている。
 凄い荒技だ・・・・・
  このままじゃねぇ・・・ 見栄え良くしましょう


この 更年期障害の NRD-505 は、一箇所を調整すると、次の回路に不具合が発生する。
その回路を調整すると次の回路に不具合が飛び火する
 そこを調整すると、再び、初めの回路の不具合・・・

  もぐら叩きゲームに突入です。

幸いにも、電源回路だけは、正常です。




////////////////////
取扱説明書からの引用
Tr3(2SC1513).Tr4
(2SC1513)による広帯域高周波増幅器
Tr5(2SK19).Tr6(2SK19)による第1バランス混合器
Tr7(3SK45)第1中間周波増器
Tr8
(2SK19)第2混合器
Tr13(2SC372)/Tr14(2SC372)にAGC
Tr18
(2SC372)検波
Tr19(2SC372)で増幅

2SC1513を、なんとかして、ジャンク箱の中から発掘しなければ
