アマチュア無線と出会って・・・55年以上が過ぎました。 第2級アマチュア無線技士の資格がありながら、QRPを楽しんでます。 QRVよりも、無線機をいじくりまわして、楽しんでますが、老眼により、回路図を見るのが苦痛であります。

TH-45 フォルダー

TH-45 落札 PLLアンロック不動機

平成26年10月 ヤフオクで、動作未確認の「TH-45 」を、競争入札者もなく 1,700円で落札
A 1 600x400-2016092700001
本体には、元オーナーさんのコールサインが表示されているので、マスクをしました。

A2 400x600-2016092700003-1
A3 400x600-2016092700004

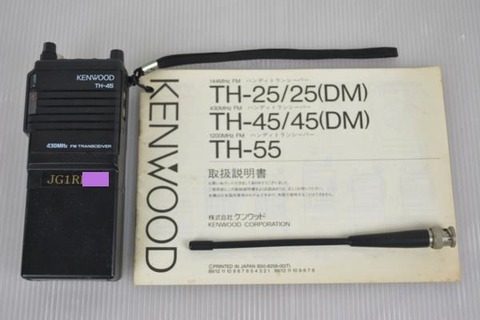

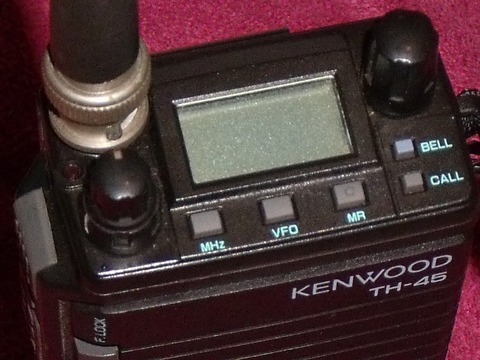

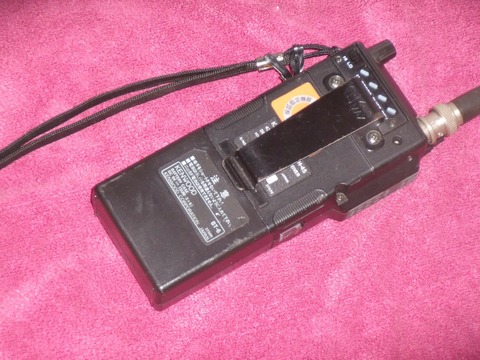

1,700円で落札した「動作未確認」のTH-45

 動作未確認とは、どうゆう事なのか・・・・不動機と言う事でしょうね・・
 これを承知で入札したところ、「入札競争相手が現れず」 でした。

DSCF7696
DSCF7699
DSCF7701
宅急便で届けられた TH-45 を、さっそく動作を確認したところ
 PLL が、ロックされず、
     送信も受信も、

完全に不動状態でOUT ! !
  PLLの調整で、このTH-45の心臓が生き返るかもしれません。
 さっそく、心臓蘇生の手術の開始です。
DSCF7724

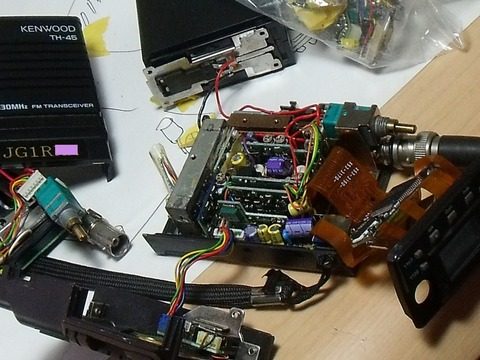

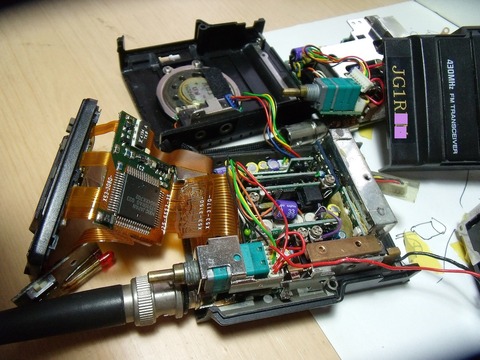

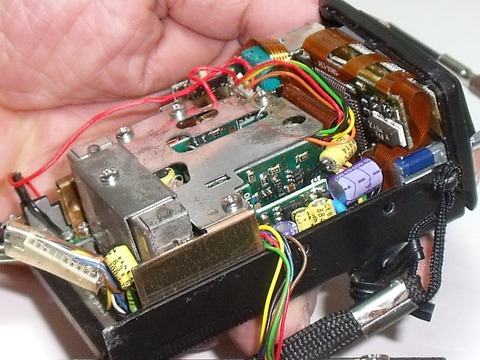

さっそく分解。

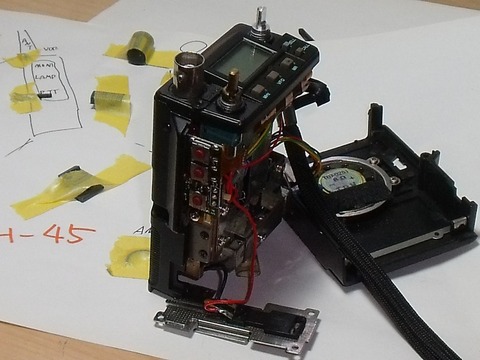

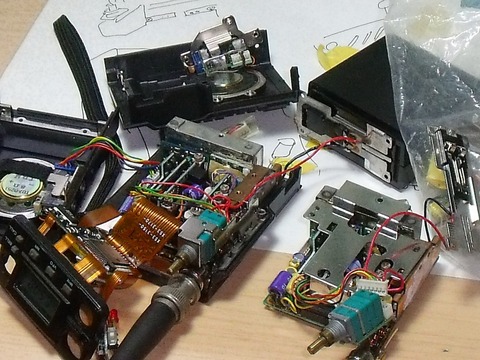

取り外した部品を、スケッチした図面にクラフトテープで貼付ける。
DSCF7726

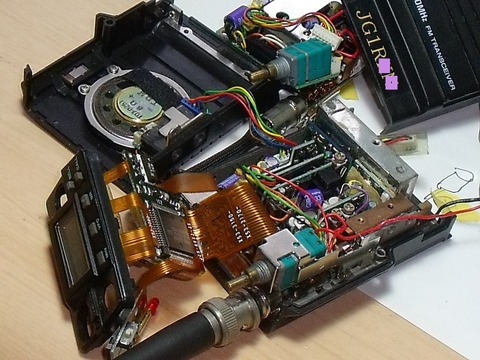

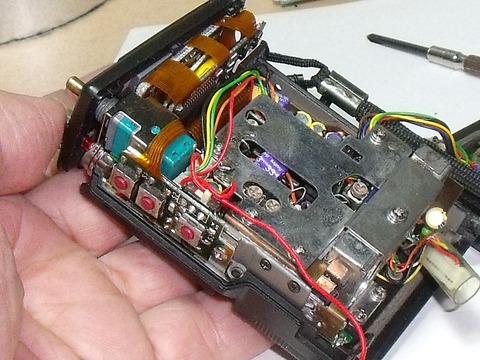

どんどん 迷い無く・・・・ばらしてます
DSCF7727
DSCF7728
DSCF7729
DSCF7705
14〜5年程前、PLLが動作せず、同じ症状のTH-45を、ハムフェアーで入手したことがある。
ブースの方は、PLLがアンロック状態で、「ここと・・・ここを、調整すれば、復活するはずだよ」
とのアドバイスを頂いて、復活させたことがある。
 当時の記憶を頼りに、再挑戦。

DSCF7706
記憶が、完全に薄れていて・・・・・
確か・・・
ここが・・・・・・・・VCL
この部分が・・・・・・PLL

今は、測定器等、全て処分してしまったので、
   頼りない経験値で処置するしかない
DSCF7707
老眼鏡とルーペを使って、回路を根気よく注視
DSCF7708
さすがに 62歳の年齢になると、細かい部分を見続けるのは、非常に疲れます。
DSCF7709
これだれ、バラバラにしておきながら、根気が薄れて来てしまった・・・・
このまま、ジャンク箱に入れようか・・・と、

DSCF7711

タバコを一服・・・・作業再開

ここのPLLを・・・こうして・・・・こうやって・・・
まだ、動作しない・・・・一旦、元の位置に戻して
 ここを、このくらいにして・・・・・

   カット・アンド・トライの精神で・・・・・・こねくり回していると


DSCF7712
復活した・・・・・
出品者さんへ・・・・直りました

受信改造が施されていたんですね

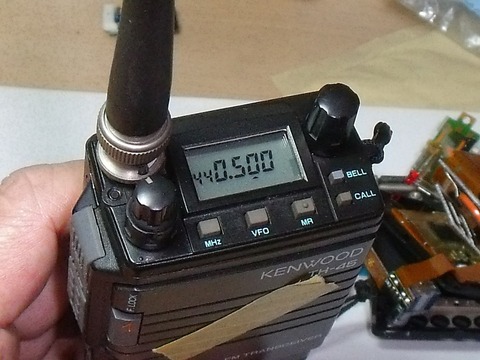

 ディスブレーの周波数の表示は、440.500MHz

DSCF7713
DSCF7714
この状態で、受信試験

   受信感度は、自分の耳で計測して・・・「  マイナス15db 」
まっ いいかぁ 合格OK

DSCF7715
ちょっと CPU  を 改造して、送信範囲を、MAXに

DSCF7716
送信と受信範囲は、MAX
DSCF7717

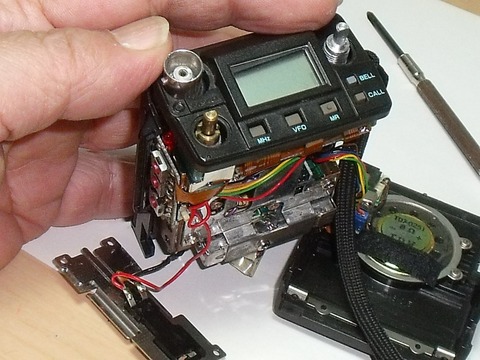

これから、再組立
DSCF7718
DSCF7719
DSCF7720
DSCF7721
DSCF7722
DSCF7723
DSCF7732
DSCF7733
送信の改造方法については、
質問されても
お答えいたしません。

DSCF7734

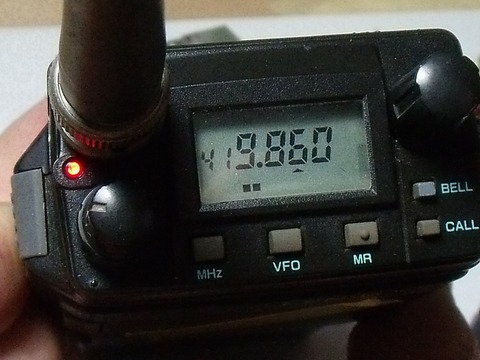

赤色の送信ランプが点灯している状態です
DSCF7735
DSCF7736

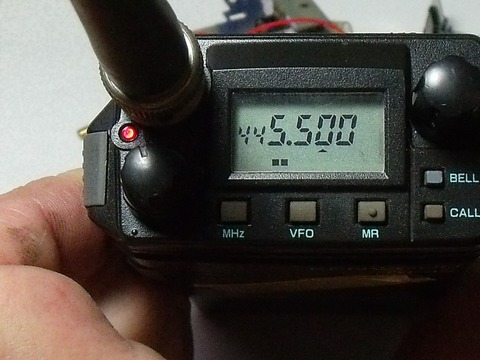

赤色の送信ランプが点灯している状態です

DSCF7737
これ以上、周波数を下げると、PLLの動作が止まり、送信できません。
DSCF7739

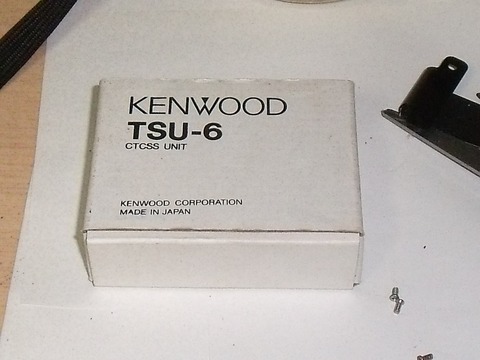

ジャンク箱に入っていた トーンスケルチユニット
DSCF7740
DSCF7742
DSCF7743
DSCF7744
DSCF7745
DSCF7746
DSCF7747
DSCF7749
DSCF7752 のコピー

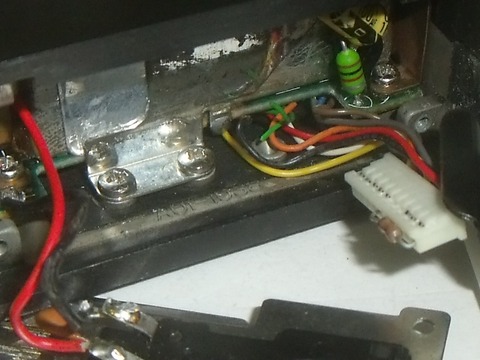

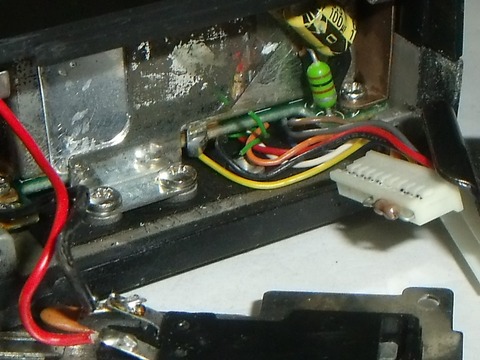

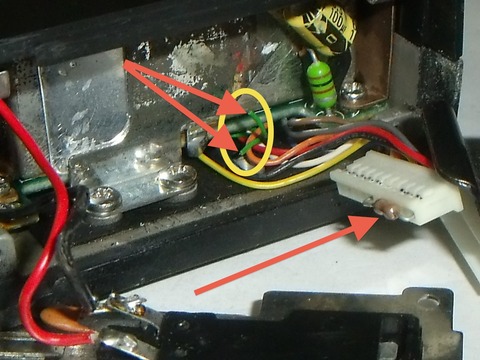

黄色◯印にある  緑色のライン切断

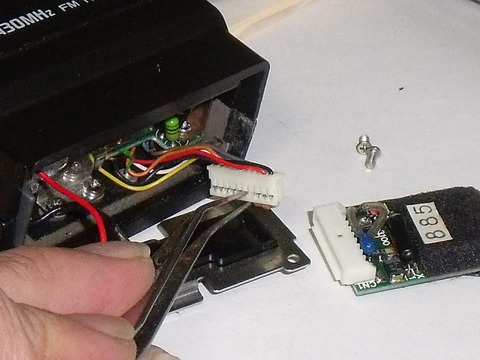

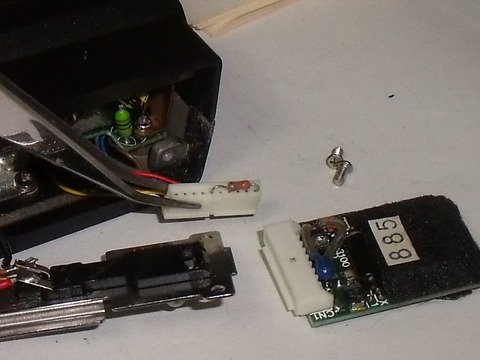

コネクターに差し込まれている 抵抗 R を 取り外す
DSCF7752
トーンスケルチユニット付きの、スペシャルTH-45が 完成した。

 このまま、送信改造だと、電波法に抵触するおそれがあるので、送信改造は、CPUをリセットして、ノーマルの送信範囲に設定完了。

 1,700円で落札したTH-45で、半日、楽しい時間を過ごせました。







TH-45補修用の代替え部品

blog_import_54841ecfd249b

 TH-45アンテナ取り付け部分のゴムパッキンが、劣化して割れた。

blog_import_54841ed1a85c3

       割れたゴムパッキン

blog_import_54841ed3a8a62

水道補修部品の「オーリング」が、代用として、使える事が分かった

blog_import_54841ed57c1f2


blog_import_54841ed761174


blog_import_54841edb6690a


blog_import_54841ed960043




 TH-45のBNCアンテナコネクター部分のゴムパッキンが、経年劣化で、硬化し ひび割れ、破断している。
 OLD DAHON の レストアの経験から、「水道補修部品」の オーリングが使えると思い、近所のDIY店で、購入。
 サイズは、8号。
 結果は、おおむね良好ですが、一回り小さいサイズの7号が良かったかな・・・・・・

 TH-25 TH-55 にも、当然 使える裏技となるでしょう。
 BNCコネクターを使ったハンディ機であれば、お試しあれ。

   料金は  1袋   128円 税別   色々なサイズがある。

  結果は、画像のとおり・・・・・ なかなか良いもんです。




TH-45 の CPU回路を改造して送信・受信拡張

CPUの回路に手を加えて、送信・受信可能範囲が、アマチュアバンドを超えてMAXになりました。
blog_import_54841ef1025a5

 完全な液晶漏れにより、表示される文字が、読み取れない状態。
     _/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/
blog_import_54841ef2d5f39


 液晶が壊れているだけで、CPUは生きていた。
 それじゃ・・・・と言う事で、送信・受信範囲をMAXに広げました。

_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/
blog_import_54841ef4e8388

     _/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/
    TH-45送信・受信 拡張実験 成功

 改造のきっかけは、送受信用の基盤に、前オーナーさんが試みたと思われる「受信改造」の痕跡を発見したのです。

 この改造の痕跡は、何かの資料を見ながら、試みたのでしょう。
 又は、参照した「資料」が間違っていたのか・・・。

 結果、改造の途中で、液晶を壊して、液晶漏れを起こさせてしまったのか・・・無理をしてしまったのかなぁ。
等々、想像しながら、私が、引き続き、CPUに「お薬を処方して」改造しましょう。
結果は、おっ! やっぱり CPU 生きてました。

 CPU基盤に手を入れ、送・受信改造の実験・・成功しました。
 送信・受信共に、422MHz帯から463MHz帯までのMAX範囲の送信・受信可能になりました。

 周波数の表示は、もっと広範囲な周波数を表示するんですがね。

 当然、送信時、ダミーロードをセットしました。
  ////////////////////////////////////////////////////////////////////////////
  この改造方法は、「・・・・すみません」どなたにも、お教えはいたしません。
悪意をもって、改造されたら、違法行為を助長させてしまう事になってしまいます。
      ///////////////////////////////////////////////////////////////////////////

 楽しい、実験研究をさせて頂きました。
 老眼で、この細かい基盤で、実験・研究は・・・・目が非常に疲れますね。
 本当に、面白く、楽しい実験でした。

 送信・受信拡張改造をしたCPUは、再び元のオリジナル回路に戻し、CPUをリセットして、ノーマルなTH-45に戻しました。

 【改造したものを再び、ノーマルに戻した理由】
  万が一にも、人手に渡った時、電波法違反に抵触おそれがあるからです。

 諸外国へ輸出するために、周波数を広めに設定し回路を作ったのでしょう。
 そして、諸外国の電波法の範囲に従って、回路に手を加えて製造したのでしょうね。

 この後、オールリセット( Mキーを押しながら、電源投入 )をして、改造完了



TH-45 液晶の移植作業完了  異常なし

blog_import_5484219b71d2d




 画像の様に、液晶が完全に逝ってしまっていると、QSYが難しい。
 液晶の文字が、完全に読めない・


 分解から、液晶の移植完了までの所要時間・・・約1時間20分
 フラットケーブルに傷をつけたら、大変です。

 送信テスト  ダミーロード接続して「本日は晴天なり・・・こちらは JA1G** 」よし、OK

現役に復帰です。
 出品者の方、完全に治りました。
 送信・受信等の基本的な周波数も「周波数カウンター」で確認した結果、周波数の誤差は、ノーマル範囲に納まっているから、よしとしまとた。。
 送信出力もノーマルの範囲
 まったく異常なく、治りました。
 そうそう、ついでにバックアップ用のリチューム電池も交換しました。
 大変良い品物を、お譲り頂きまして、ありがとうございました。

TH-45液晶交換・・・・完了

blog_import_548421a728c17

 見事に、液晶が逝っている



 画像の左が、私の送信不能のTH-45 右が、液晶のみが逝っているTH-45






ルーペを使って、フラットケーブルの確認。






指の油脂が、シールド板に残ると必ず錆びが発生するから、防さび対策をした。
はじめに、無水アルコールで、表面の指の脂を拭き取ります。
        無水アルコールは、薬局で買いました。
続いて、自動車用の液体ワックスで磨きました。
こうすれば、酸化が防げる・・・はず。
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>



 フラットケーブルの位置を整える作業。
 組み立てる時に、挟み込んで断線させたら、終わりだ。
 焼き鳥の竹串を、サンドペーパーで表面を丸く滑らかに処理して作業開始。
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>



フラットケーブルの差し込みが正しく入っていないと、信号が流れない。
 組み立て後、「電源が入らない」とか「液晶が表示しない」等の不具合は、このケーブルの差し込みが不十分な場合、このフラットケーブルを再度、抜き差しをして、きっちりとソケットの奥まで、フラットケーブルを押し込む事。


ここまでの作業時間 約30分。

部品取りとしてジャンク箱に有った、液晶部品を交換して、動作確認  お~っ 治った。
フラットケーブルを筐体や基盤で挟み込んでしまうと、簡単に断線をしてしまうから、竹串(焼き鳥の串)を使って、整えます。

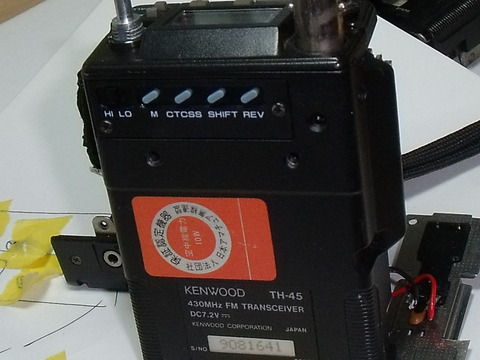

TH-45の分解作業 開始

blog_import_548421bf325d8











ケンウッド TH-45
ハンディー機だから、部品が小さく、神経を使うところだ。
老眼鏡をかけての作業は、本当に・・・・わずらわしい。
---------------------------------------------------------------------------------
オブション・パーツの有無
トーンスケルチユニット(型番 TSU-6)は、組み込まれていなかった。残念だ。

ヤフオクで液晶破損のTH-45を落札

blog_import_548421d519be8








 液晶に表示されているはずの文字が、完全に読み取れない。



 1,200円で液晶破損のケンウッド・TH-45が、出品さされている。
 私のTH-45は、送信回路が、死んでいる。部品も手に入らない。だが、液晶が生きている。
 ヤフオクに出品されているTH-45は、送受信が生きていて、液晶が逝っている。
 おっ、これはラッキーな品物だ。
 部品取りに、最適な一級品。
 この様な、ジャンク品が多数、ヤフオクに出てくれると助かるんだが・・・・
 さっそく、落札。
 品物が届き、状態を確認すると、液晶が完全に壊れ、文字が読み取れない。部品取りには完璧な状態・・・ありがたい。

 ジャンク箱に保管中の、送信不能のTH-45の部品を移植する計画を実行。
