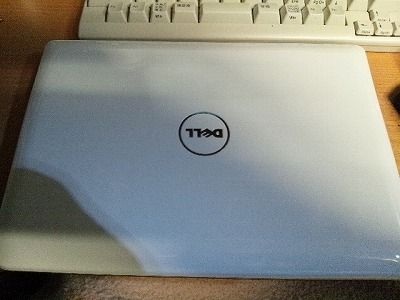

液晶破損したDELLのINSPIRON Mini10vを手に入れました。
前回手に入れたINSPIRON Mini10の事実上の後継機で、デザインはそっくりです。
が、中身は全然違っており、Mini10はAtom Z520/530のメモリーは1GB固定ですが、Mini10vはAtom N270で、メモリーは「仕様上」は1GB固定ですが、実は内部でDDR2-SoDIMMで実装されており、完全分解すればメモリーも2GBまで増設可能です。
バッテリーやACアダプターは共用ですが、本体はフレームも含めて殆ど別物でした。(液晶側外装・液晶フレーム・液晶は互換あり、ベゼルもデザインが違う物の互換性はありますが、無線LANアンテナ、液晶信号ケーブルは互換性がありません。液晶ケーブルの形状自体は同じ物の、Mini10v用はMini10に付けてもLEDバックライトが点灯しません)
液晶ヒンジ基部にダイキャスト製サブフレームが入れられており、ボディ剛性の強化も図られているようです。
さて、この個体は液晶が割れており当然表示が正常に出来ません。
が。幸い残された領域でWindowsXp自体はまともに稼働していることが確認出来ました。
液晶自体を交換すれば元のように使用出来る事が期待できます。
Atom N270 1.6GHzと非力ですが、普通にネットするくらいなら十分に使用出来るだけの性能は持っています。
(Atom N270は同一クロックのPentium4と同じくらいの性能と言われています)
何故か手元にMini10vの10.1インチ1024*576ドットの中古液晶パネルがあるので、これを使用して修理します。

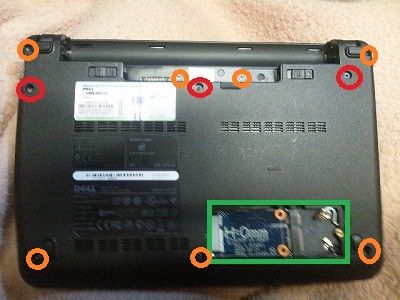

まず、ひっくり返して、ネジ止めしてある蓋を外し、無線LANカードを止めているネジ一本とアンテナケーブルを2本外し、取り外します。(緑四角)

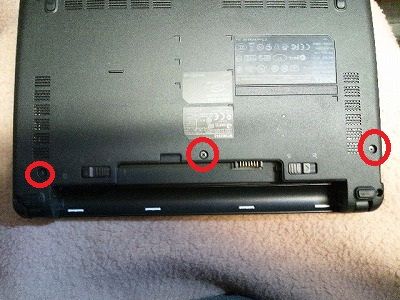

その後、赤丸とオレンジ丸のネジを取り外します。(オレンジ丸はフレーム固定ネジ、赤丸はキーボードユニット固定ネジです。キーボードユニットを取り外すだけなら、赤丸のネジを取り外すだけでokです)

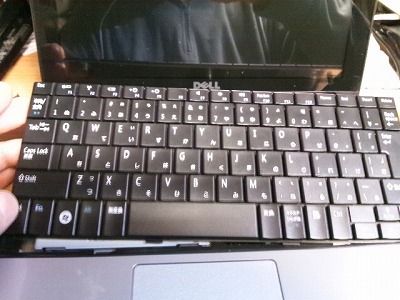

キーボードを引き起こし、コネクタを抜きます。

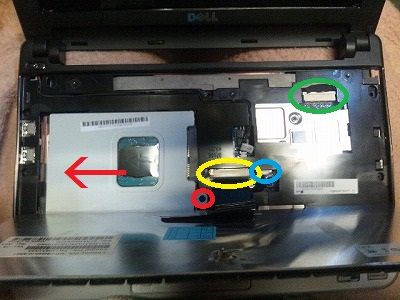

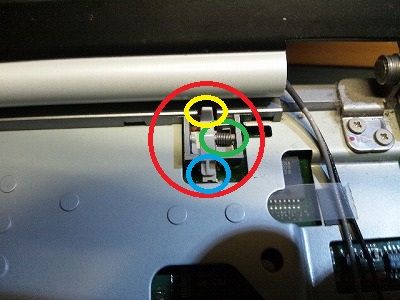

黄色丸がキーボードのフィルムケーブル、緑がLCD信号ケーブル、青丸がタッチパッドのフラットケーブルです。
とりあえず全部抜き、キーボードユニットを取り外します。

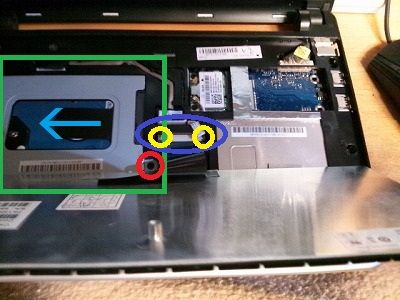

赤丸のネジを外し、矢印方向にずらしてHDDをマウンター毎取り外します。
上部筐体フレームの赤丸内のネジを取り外します。

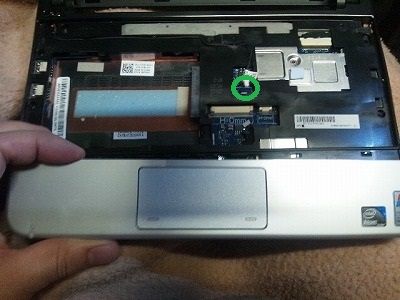

パームレスト・タッチパットの部分を取り外します。爪でかみ合わせてあるだけなので、ギターピック等でかみ合いを外して分離します。

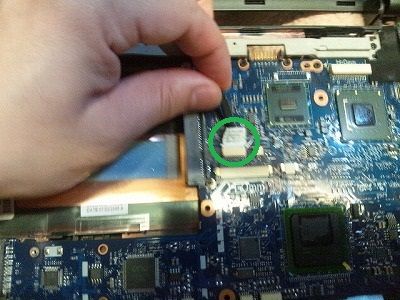

同時に、緑丸の電源スイッチコネクタを取り外します。
無理に引っ張ってケーブルを痛めないように注意です。

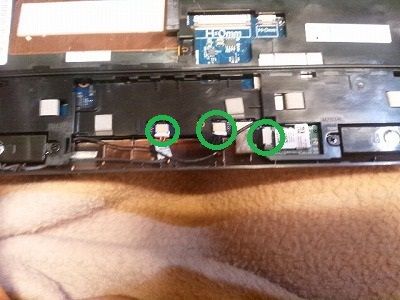

パームレストを取り外すと、コネクタが3つあります。全て取り外します。
これで上部筐体フレームが分離可能になるので、下部筐体とのかみ合い部を外して分離します。
USBサブ基板へ行くケーブルのコネクタを外します。

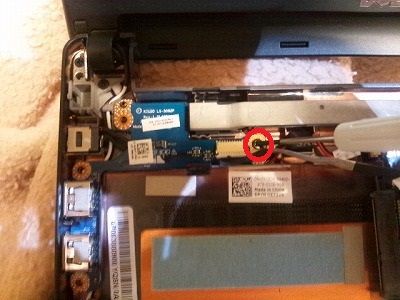

赤丸のネジを外して、USBサブ基板を取り外します。

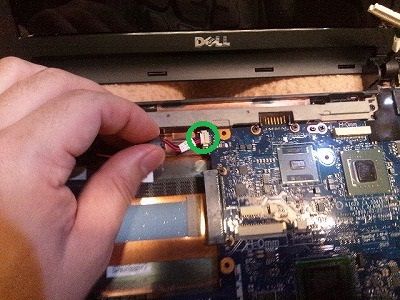

緑丸のDCジャックケーブルを取り外し、DCジャック自体も取り外します。(はめ込んであるだけです)

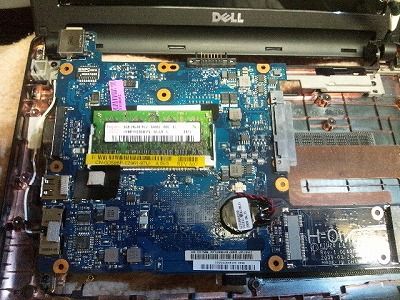

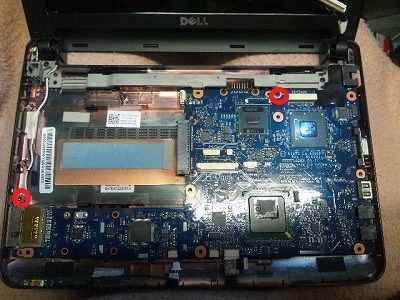

マザーボードが剥きだしになったので、マザーボードを取り外します。赤丸二カ所のネジを外すと、素直に外れます。
ひっくり返すと、DDR2-SoDIMMのソケットに1GBのメモリーが刺さっています。さくっと2GBのメモリーに交換しましょう。
これで、とりあえずWindows7を入れても(Vistaでも・・・)マトモにつかえるようになります。
さて、ここからが液晶交換の為の分解になります。
実はこのINSPIRON Mini10vは、完全に分解し尽くさない限り液晶パネルの交換が出来ません。
一見マザーボードは外さなくても首から上が外れるように見えるのですが、実は無線LANのアンテナがマザーボードの裏に潜り込んでおり、しかもご丁寧にボトムカバーの溝にはめ込まれているため、首を分離しようとするとマザーボードまで外さないと外れないという、非常にメンテナンス性の悪い事になっています。

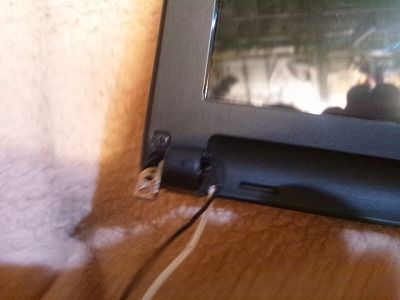

まず、無線LANのアンテナ線を2本、ボトムカバーの溝から外します。

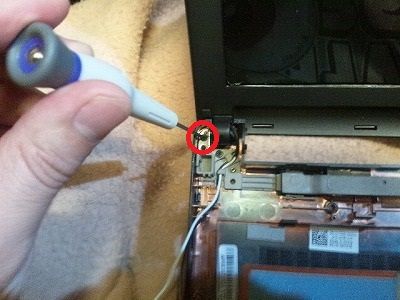

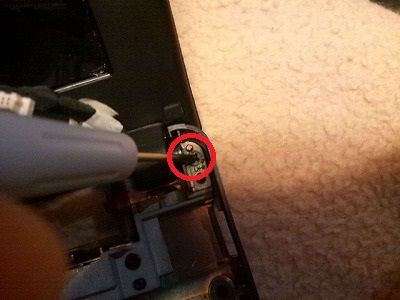

その後、液晶ヒンジ取り付けのネジを、左右で1本ずつ、2本外します。
これで、首から上の取り外しが出来ます。
液晶ベゼルのネジ隠しのゴムを剥がします。
両面テープでひっついているだけです。
ネジが出てきたので、外します。
左右1本ずつ、計2本です。

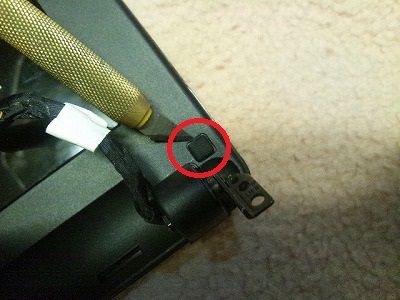

液晶側のヒンジ隠しカバーを外します。
上側の爪を押さえて外してから、下側は引っ張って外します。
分解を考慮していないようで、部品が割れてしまう場合がありますが、とりあえず入れておけばグラグラはしますが落っこちないので気にしないでおきます。

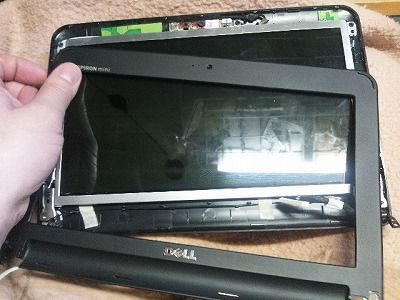

ネジを外すと、後はプラスチックのかみ合いだけなので適当にかみ合わせを外すと、パネルがむき出しになります。

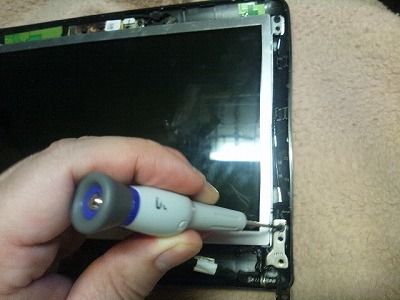

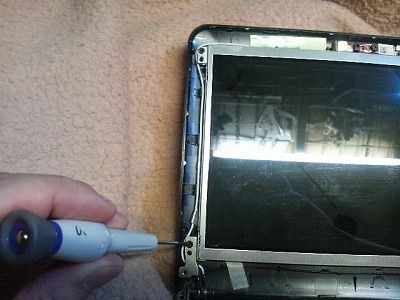

後は、パネルをフレームから取り外して、ケーブルを付け替えると修理完了です。

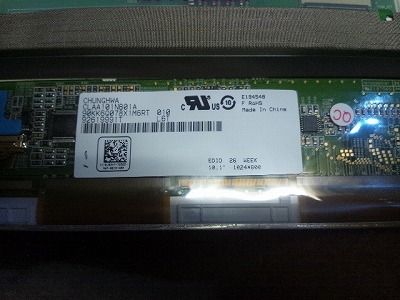

割れたパネルは欲していた1024*600ドットパネルでした・・・勿体ない。
Mini10vは、量販店モデルは1024*576ドットパネルで、DELL直販モデルは1024*600ドットだったそうです。
カタログなどには殆ど明記されて居らず、また、Windowsのコンパネで解像度を見ないと判別が付かないため、オークションの中古などではどちらも混在しており見分けが付かないというカオス状態になっています。(どちらもWSVGA液晶と書かれていますので)
こういう無駄な差別化はやめて欲しい物ですね。
尚、組み立ては逆の順序でしていけばokです。
なれれば30分程で分解組み立てができます。
