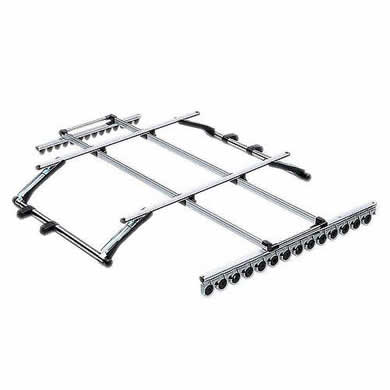

zr304-390
















こんなのや

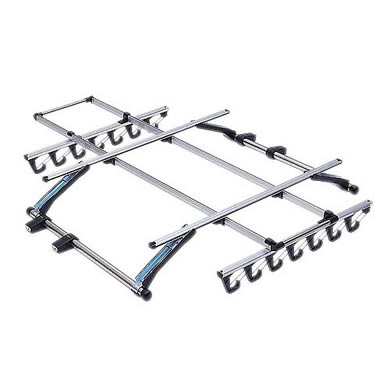

zr305-390














こんなのを

ドドーンっと豪快に天井に組みたいんだけど
そんなことしたら家族乗せるときに何言われることやら・・・

てな訳で、今まではいつでも取り外し可能な

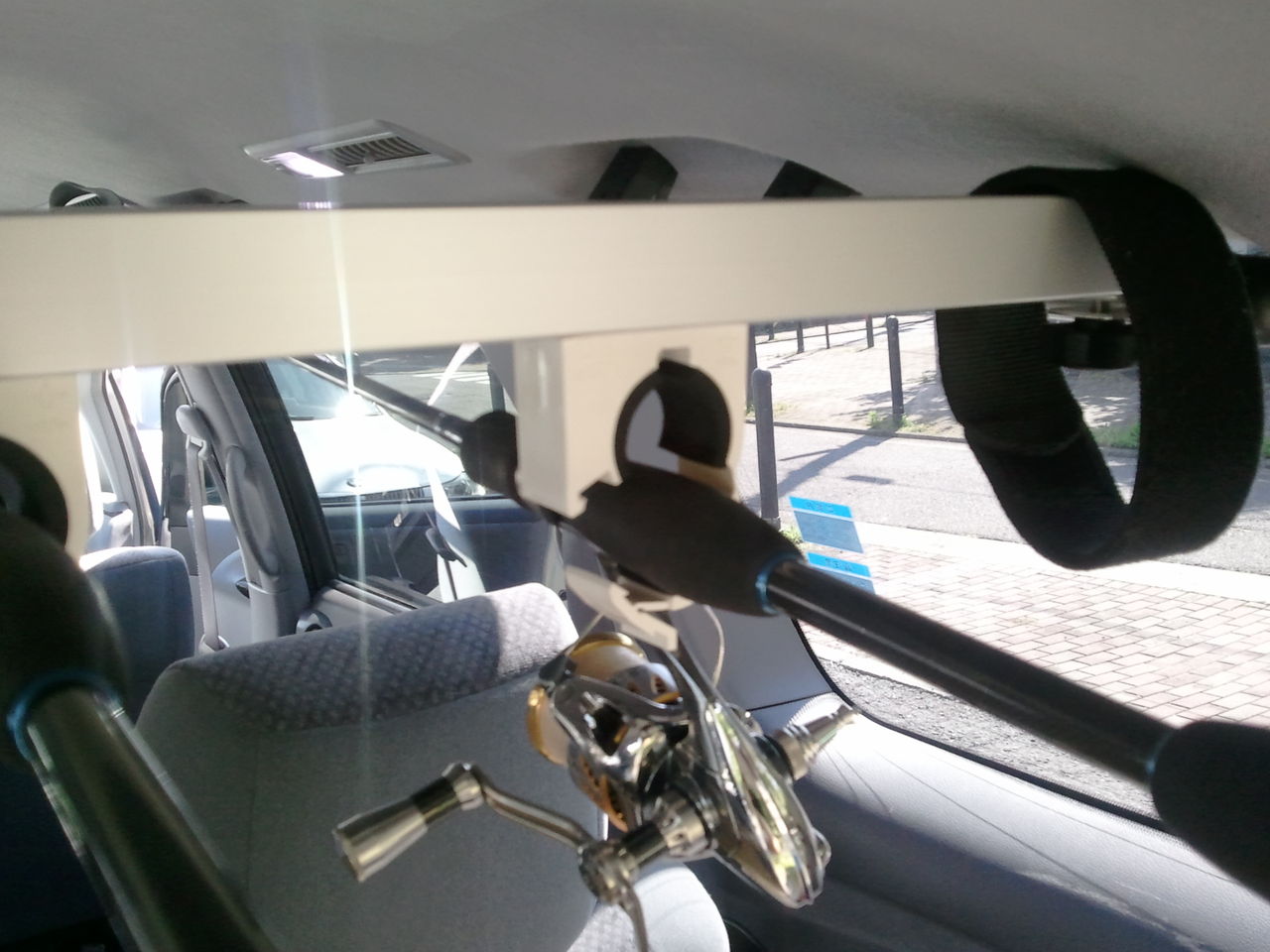

41C1TSTGGEL__SL500_AA300_




















こんなのをつけてたんです。


でもやっぱちゃんとしたロッドホルダーと違ってマジックテープがだんだんと弛んでくるし、カーブの度にグリングリン揺れてリールフットがマジックテープで擦られるし・・・
不満だったんですわ!


なら自分の欲しい物が商品として存在してないなら作っちゃえ!

ってことで、簡単に取り外し可能がメインコンセプトのロッドホルダーを作ってみました。


よくイレクターパイプとかで自作してるのは見たことがあるけど、どうせ作るなら市販のロッドホルダーに負けないくらいスマートなモノを作りたい!


まずエスティマ(ACR30)は車体が丸っこいので、トランクを開けてから三列目の取っ手までが遠い!
いつもトランクに身を乗り込むようにしてロッドを積載していたけど、もっと後方に移動して楽にロッドを出し入れしたい。

その為には一般的なシートのアシストグリップを利用する方法じゃダメ。

で、アシストバーを使って後方に取付位置をずらすことに

CARMATEからオプションパーツで発売されてるコレを4個利用

zsp16












これを3列目のアシストグリップ(頭上に付いてる取っ手の事ね)を取っ払うと現れるネジ穴に取り付ける。


18
36










25mmステンレスパイプはホームセンターで買って来て、取り付けてみると
「あらイイ感じ^^」

体重掛けて引っ張ってみてもかなりしっかりと剛性感が感じられる。
取っ払ってしまった3列目の手すりとしての機能も失われてない。

これでベース部分は出来上がり^^


さてここからが本題!

いかに簡単に着脱が出来る構造にするか!

パイプ構造の物に何かを固定するんだったら配管設備部材でしょっ!
ってことでパイプ支持金具を使用

mono10263827-081027-02mono34926297-100421-04

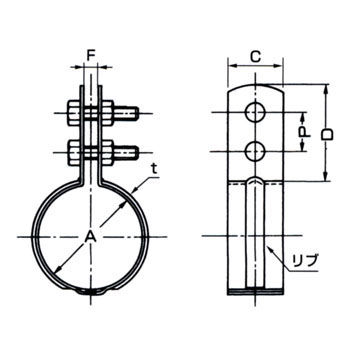

20A(パイプ外形27个紡弍)サイズの固定器具
(なんで配管工事の表記って--Aってやつなんだろうね~)


パイプ径は25mmなので、隙間の2mm分は1mm厚ラバーシートをこの金具の内側に貼り付けるとちょうどピッタリになる。
ビビリ音も無くなるし振動も吸収してくれるし一石三鳥^^

装着時の剛性感を考えるとマジックテープやプラパーツでの接合はNG
やはりネジ固定でしょ

で、工具なしで回せるネジとなると蝶ナットかノブボルト。
見た目のスマートさからノブボルト採用。

値段も格安(¥40〜60/個) ^^;

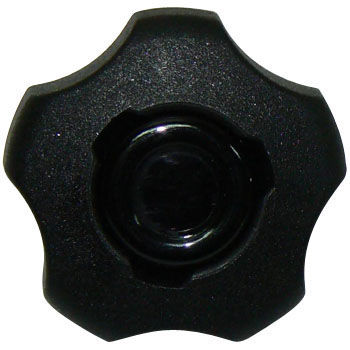

mono11095576-090507-02
mono11095497-090511-02








ノブボルトって便利で、メスねじ(六角ナット)を入れて使うもよし、オスねじ(六角ボルト)を入れるもよし!
手回し可能な好きなサイズのオスネジ・ナットが出来てしまう。

今回はM6・20个離好謄鵐椒襯箸鯑れてこんな感じになった。

57















これで簡単に手回しができるし、ロッドホルダーの自重を支えるには十分な締め付けトルクまで回せる。

これで着脱システムは完成。


あとはM6ネジを天地方向で締められる構造のものなら何でも着脱可能になった。

36

















さて肝心のロッドホルダー部分はと言うと


メインフレームは強度と軽さからアルミ素材のものを探していたら面白いものを見つけた


mono34864645-100421-02mono34864645-120417-02










アルミフレームって言うんだけど結構いろいろなメーカーから発売されてて、サイズカットもオーダーで自由自在
気になるお値段はと言いますと・・・・
お手ごろ価格の1m¥1000前後

この溝に

mono34893345-100423-02mono34893327-100422-02

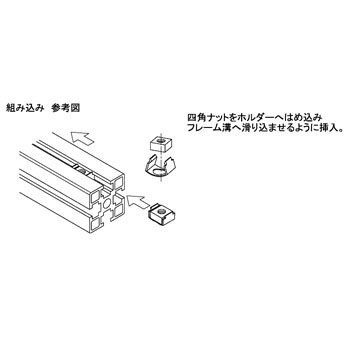

こんな感じでナットを入れておくと、どの位置ででも自由にボルト止めが出来てしまう。

あとは最後の難関、ロッドを何で固定するか!


今回どうしても拘りたかったのが、構造本体のバーの下側にロッドキャッチ部を持ってくること

自作にありがちなフレーム上側で竿の重さを受ける構造にしてしまうと一回タックル全体をグリップエンドまでバーの向こうに送ってからバックしてきてバーの上に乗せることになり、かなり前の方に背伸びして乗り込まなくちゃいけなくなってしまう。


なんとかならんもんかな〜????



検索・検索・検索・検索・検索・・・・・・・・・・・・・・・・・・・・・・・・・・



棒状のものを固定する道具は?

配管工事用品?ビリヤード用品?工事用品?ボート(マリン)用品?園芸用品?

ありとあらゆるカテゴリーの商品を調べていき、たどり着いた答えがコレ

haikanbuhin_42608268















配管工事に使うサヤ管クリップと言う商品

これの内側にさっきの金具と同様、弾力素材を貼り付けた。

スポンジゴムは弾力もあってバッチリなんだけど、心配なのが耐熱温度。
一般的なスポンジゴム(粘着付)の推奨使用温度は−20〜+60℃

真夏の車内しかも天井付近はもっと温度が上がらだろうし・・・

調べたら耐熱温度が−20〜+80℃と、スポンジゴムよりちょっと高い
粘着EPDMスポンジゴムと言う素材を発見。
しかもこの素材は普通のスポンジゴムに比べると名前の通りねっとりと粘るように包み込む。感触としてはネオプレーンに近い感じ。

これはいいです

ふつうロッドホルダーに掛けたロッドはカーブのたびに横Gを受けたリールがユラユラしますが、これはビクともしません

しかもロッド装着時は下側から片手でパチンですよ^^

09

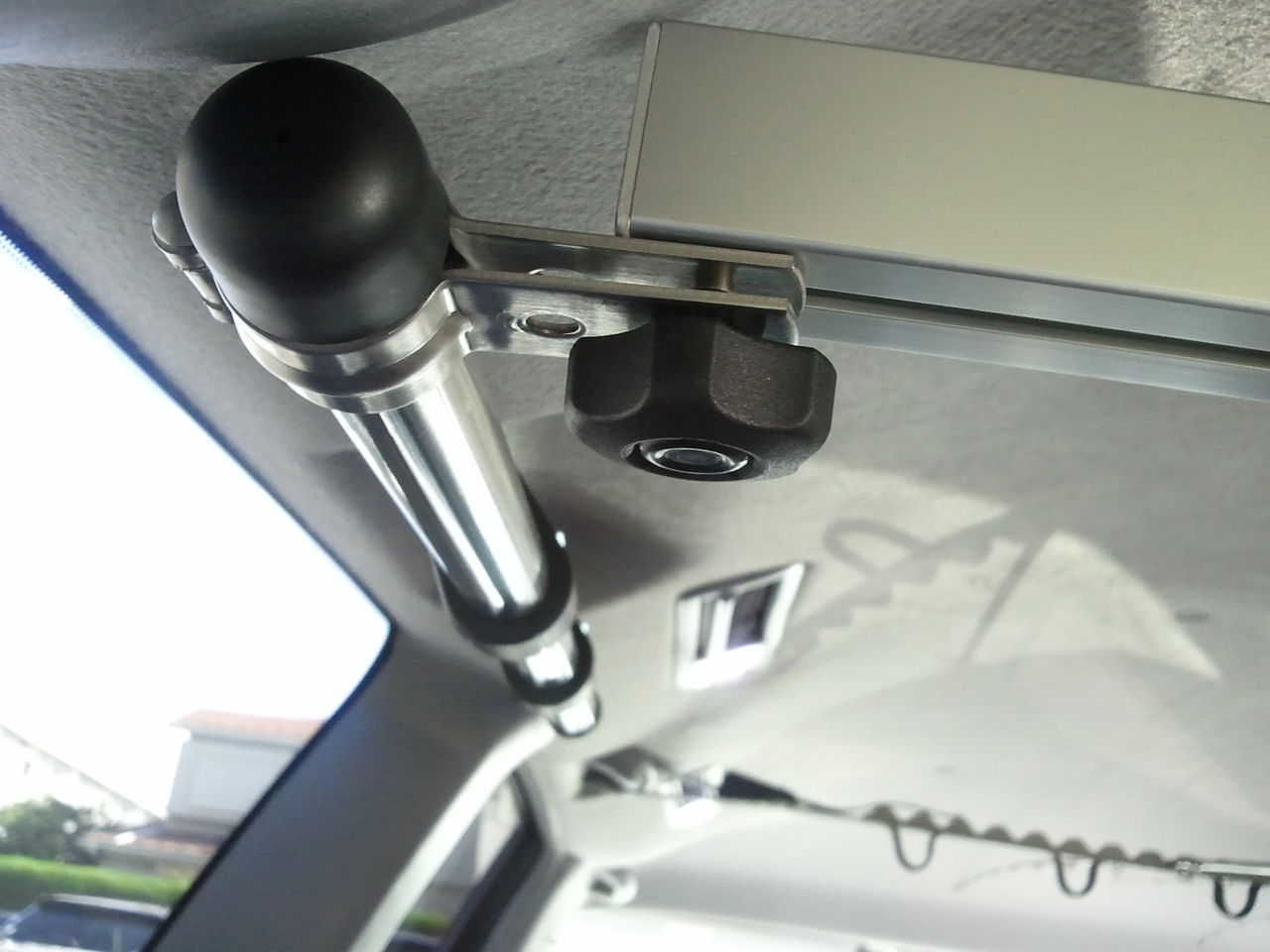

こんな感じに開いたクリップの上にロッドを乗せてからパチンとクリップを上に持ち上げてはめるだけ。

しかもこれだけグリップ側をしっかりホールド出来ればティップ側はほとんど固定しなくても大丈夫^^

CIMG0611























一般的なロッドホルダーに比べてみてもかなりすっきり!


運転席側から見るとこんな感じ^^

50


















ティップ側の押さえは横ずれ防止のためだけで重力方向への負荷はかからないので何でもOK。
この波状のパーツは小屋屋根に使う波板を押さえる部品。

以前使っていた物をそのまま流用してるのでイマイチ格好よくないな〜
でも機能的にはすごく満足してしまって、しばらくこのままで行きそうです^^;

一回、家族+ゲストを乗せるために取り外してみたら1〜2分で片付け完了
ロッドが無い状態でホルダーだけ外すんだったら1分かかりませんね


ファミリーカーでロッドホルダー装着に迷ってるアングラーにお勧めです^^


釣りネタも近いうちにUPします
