MYM 喜多村合金製作所 とは
MYM 修理 蛇口・混合水栓

MYM 修理 蛇口・混合水栓

MYM(喜多村合金製作所)は、平成20年2月末日にて事業から撤退いたしました。
しかし、住設メーカーとのOEMもあり、キッチン・洗面・浴室とも数多くの設置数を誇っており
今現在をもって、国内設置台数も相当数ございます。
上記のメーカー MYM製品の修理案内をいたします。

浴室(バスルーム)

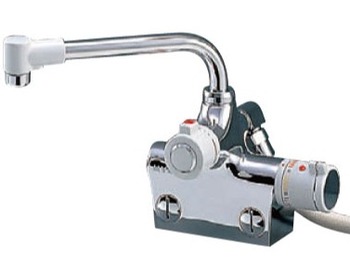

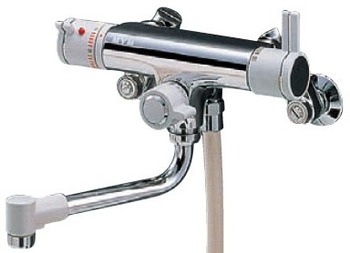

MYM 浴室(バス)用 サーモスタット混合水栓

■ MS3000D


MYM MS3000D
















今回は、下記のような不具合(故障)が起きた際に
交換する部品、温調カートリッジの交換方法を掲載します。

・ ぬるい湯(または、熱い湯)の状態で
好みの温度に調整できない

・ 給湯器のスイッチを入れた状態で使用すると
温調ハンドルを水の位置にしても、水が出ない

・ 温調ハンドルの操作が硬い・重い

・ ハンドルで止水の位置にしても、水が止まらない


■ 温調カートリッジの交換方法


● 今回交換する部品は、こちらの部品です。
(クリックで拡大)

温調カートリッジ KPS30




















● 温調カートリッジ KPS30 交換方法


今回の交換部品、温調カートリッジ KPS30 は
上記の画像のとおり、複数の部品で構成されています。

交換には、流調ハンドルと温調ハンドルの交換が必要です。

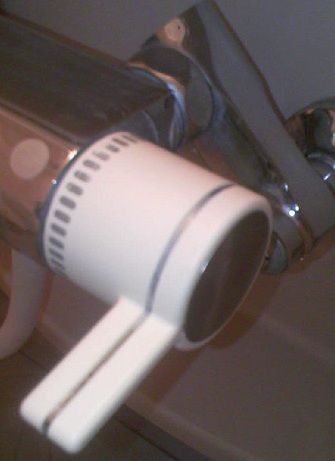

<流調ハンドル> ※ 水栓本体 右側

流調ハンドル


















<温調ハンドル> ※ 水栓本体 左側

温調ハンドル

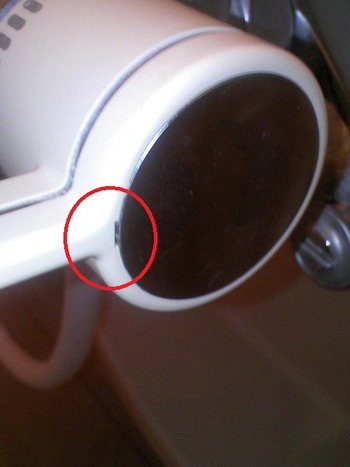

1. まずは、流調ハンドル・温調ハンドルのキャップをはずします。

ハンドルとキャップのふちに、切り欠き部がありますので
精密ドライバーなどの細いものを差し込みます。

このように、外します。

流調ハンドル 切り欠き部流調ハンドル キャップはずし




















































2. 左右両方のキャップをはずすと
ハンドル中央にネジがあるので、ゆるめてハンドルをはずす。

温調ハンドル側は、温調ストッパー(赤い丸表示がある部品)も
はずします。

流調ハンドル 温調ハンドル はずし

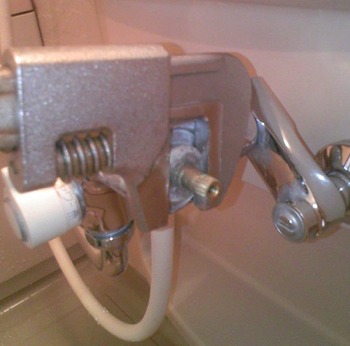

3. 温調カートリッジ(流調ハンドル側)をはずします。

はずすための工具は、モーターレンチを使用しておりますが
モンキーレンチなどでも、作業できます。

温調カートリッジ(流調ハンドル側) はずし




















はずした部品は、こちら

温調カートリッジ(流調ハンドル側)1温調カートリッジ(流調ハンドル側)2










































4. 温調カートリッジ(温調ハンドル側)をはずす。

はずすための工具は、モーターレンチを使用しておりますが
モンキーレンチなどでも、作業できます。

温調カートリッジ(温調ハンドル側) はずし






















5. はずした温調カートリッジを、新しい温調カートリッジと
交換します。

今回の作業を終え、部品をすべて取りはずすと
部品点数は、上記の画像の個数となります。

外した部品









6. 温調カートリッジ交換後、通水して
不具合がないか確認。

修理終了後 通水



















■ 交換部品のご案内 ■

温調カートリッジ  KPS30




MS3000Dシリーズ サーモカートリッジ





■ ご不明な点は、ご連絡ください

お問い合わせは、下記をクリックして
お問い合わせフォームに、必要事項をご記入ください。

mym@kato-home.jp


弊社の詳しい ご案内は、ホームページ
ご覧ください。




MYM 浴室(バスルーム)用 サーモスタット混合水栓

品番: MS3700

MYM MS3700















販売期間  ~97年


MYMサーモスタット混合水栓  MS3700

中央のハンドルで、シャワーとカランの切り替え。
右側のハンドルで、温度調整をします。

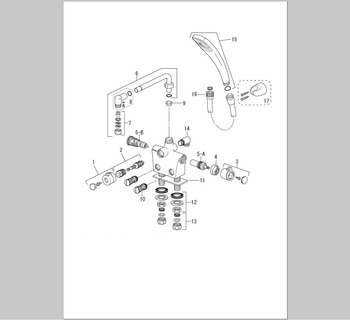

■ 分解図面 ■

MYM  MS3700  温調カートリッジ 交換作業 11



















● 修理・部品交換が必要な事例

1. 温度調整ができない、好みの温度に設定できない

2. 熱い湯が出ない、または、冷水が出ない

3. ハンドルを操作しても、ぬるい湯しか出ない

4. シャワーとカランの切り替えができない

5. シャワーを使用していると、カランからも湯(水)が出る

6. ポタポタと水が止まらない(止水不良)

7. 使用後、シャワーヘッドからポタポタと水が出てくる

8. シャワーホースの汚れが取れない

9. シャワーヘッドからの湯の出方が散らばる

10.シャワーヘッドとホースの接続部から水漏れ

など


それぞれの原因につき、部品の交換が必要となります。


● 不具合(故障)の状況と、交換部品

⇒ 上記の不具合 1~3


■ 温調カートリッジ ■

・ 温度調整ができなくなる

・ ぬるい湯しか出なくなる
もしくは、熱い湯しか出ない

・ 水の位置にしても、ぬるい湯が出る

・ 温調ハンドルの動きが硬い・重い


※ 分解図面  5-A 5-B セット一式

MYM  MS3700  温調カートリッジ 交換作業 12









部品の購入は、こちら


MYMメンテナンス用パーツ サーモカートリッジ KPS35E


※ 温調カートリッジ 交換方法は、こちら


温調カートリッジ 交換方法と修理部品



⇒ 上記の不具合 4~7


■ 切替カートリッジ ■

・ ハンドルを止水の位置にしているのに
水がと止まらない(止水不良)

・ 止水しても、シャワーやカランから
水が出っ放しになり、きちんと止まらない

・ シャワーを使用している時に、カランからも
同時に吐水してしまう

・ 切り替えハンドルの動きが硬い・重い


※ 分解図面  の部品

MYM  MS3700  温調カートリッジ 交換作業 13








部品の購入は、こちら






旧MYM 切替部 MS3750



切替カートリッジ 交換方法は、こちら


温調カートリッジ 交換方法と修理部品


■ ご不明な点は、ご連絡ください

お問い合わせは、下記をクリックして
お問い合わせフォームに、必要事項をご記入ください。

mym@kato-home.jp


弊社の詳しい ご案内は、ホームページ
ご覧ください。

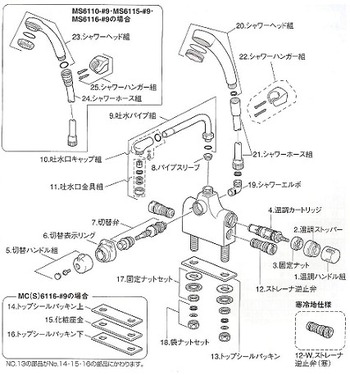

MYM MC6110-#9 MC6115-#9 分解


















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

4.温調カートリッジ
 の交換

●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

7.切替弁
 の交換


上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

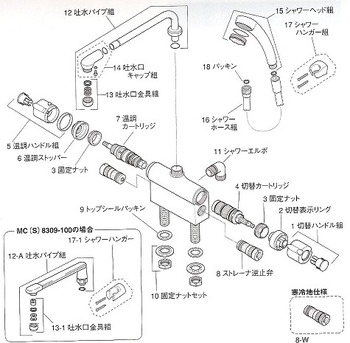

MYM MC8309GB3 分解


















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

7.温調カートリッジ
 の交換

●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換


上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM MC8309 分解
















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

7.温調カートリッジ
 の交換

●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換


上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM MC8309 分解
















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

7.温調カートリッジ
 の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換


上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM MC8309 分解
















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

7.温調カートリッジ
 の交換

●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換


上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM MC8309 分解
















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

7.温調カートリッジ
 の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換


上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM MC8309 分解
















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

7.温調カートリッジ
 の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換


上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM MC8309 分解
















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

7.温調カートリッジ
 の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換



上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

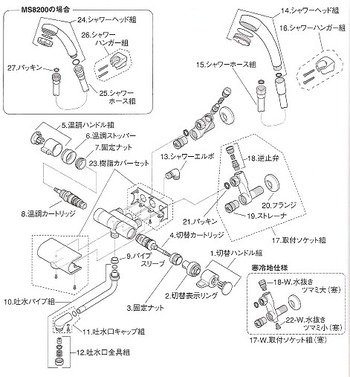

MYM M8200GB3 分解

















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

7.温調カートリッジ
 の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.止水カートリッジ
 の交換



上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM M8200GB3 分解

















<分解図 M8200GB3>
■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

7.温調カートリッジ
 の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.止水カートリッジ
 の交換



上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

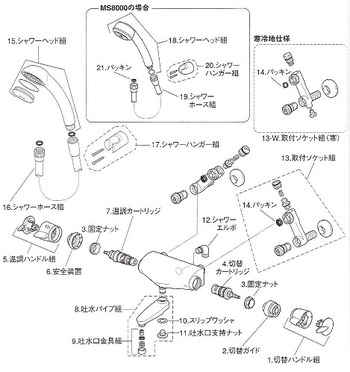

MYM M8000 分解


















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

7.温調カートリッジ の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換

旧MYM製品 型番:KP729
シャワーとカランの切替操作を
するレバーの内部パーツです。

シャワーに切り替えているのに
カランからも水が出てしまう。

カランに切り替えているのに
シャワーからも水が出てしまう。

切替操作が硬いなど、これらの
不具合がある場合に交換します。


助かる部品ぺージ-33

助かる部品ぺージ-33
価格:4,670円(税込、送料別)



上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM 浴室用混合水栓は、主に、サーモスタット混合水栓と
シングルレバー混合水栓、2ハンドル混合水栓があります。

ここでは、2ハンドル混合水栓を取り上げます。

MC515 画像MC500 画像MC106 画像








MC515                                                   MC500                                            MC106

<MYM  2ハンドル混合水栓 修理 作業>

2ハンドル 画像
2ハンドル水栓の作業手順の参考です。

シャワーは付いていませんが、ポタポタと
水が止まらない、レバー操作が硬いなどの
不具合に関しては、修理部品は概ね共通です。






ハンドルキャップはずし
今回の水栓は、ハンドルにキャップがあり
キャップがねじ込み式ですので、反時計回り
にして緩めます。

ハンドルの上のキャップをはずすだけのものも
あります。

中にあるネジも緩めます。



袋ナットはずし
スピンドルを押えている袋ナットを
緩めます。

今回は、プライヤーで緩めます。







スピンドル はずし
袋ナットをはずすと、スピンドルが見えます。
スピンドルを反時計回りに緩めてはずします。









コマパッキン 交換
水栓の中には、コマパッキンが入っております。

●ポタポタ水漏れがする
●かなり力を入れないと水が止まらない

このような不具合は、コマパッキンの交換が
必要です。

KP200 止水コマ 助かる部品ぺージ-5


パッキン 交換袋ナットの中に、三角パッキンがありますので
このパッキンも合わせて交換します。
(薄く穴のあいた金属部品もありますが
セットの場合は合わせて交換してください)

PZK127 水栓上部パッキンセット



お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM FCA207E FCA207 分解



















■故障の原因と修理部品■

●水漏れ、水がポタポタと止まらない
●レバーの動きがかたく、操作しにくい


22.セラミックカートリッジ の交換

セラミックカートリッジ
または、
シングルレバーカートリッジ
といいます。
旧MYM製品
品番:KPS027H


旧MYM品 セラミックカートリッジ

旧MYM品 セラミックカートリッジ
価格:3,800円(税込、送料別)


●シャワーとカランの切替ができない

5.切替弁 の交換


上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM FCA207E FCA207 分解



















■故障の原因と修理部品■

●水漏れ、水がポタポタと止まらない
●レバーの動きがかたく、操作しにくい


3.セラミックカートリッジ の交換

セラミックカートリッジ
または、
シングルレバーカートリッジ
といいます。
旧MYM製品
品番:KPS027H-B


助かる部品ぺージ-31

助かる部品ぺージ-31
価格:3,800円(税込、送料別)


●シャワーとカランの切替ができない

5.切替弁 の交換


上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

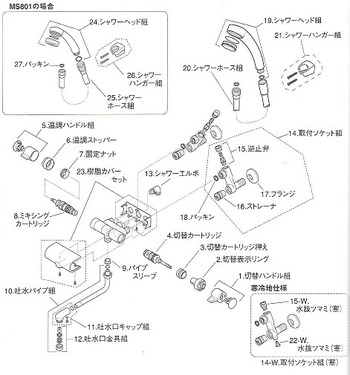

MYM MC801 分解


















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

8.ミキシングカートリッジ
 の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換


上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら


MYM MC2900 分解


















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

5.温調カートリッジ
 の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

8.切替カートリッジ
 の交換



上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM MC8000 分解


















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

7.温調カートリッジ の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換

旧MYM製品 型番:KP729
MC8000 の、シャワーとカランの
切替操作をするレバーの内部
パーツです。

シャワーに切り替えているのに
カランからも水が出てしまう。

カランに切り替えているのに
シャワーからも水が出てしまう。

切替操作が硬いなど、これらの
不具合がある場合に交換します。


助かる部品ぺージ-33

助かる部品ぺージ-33
価格:4,670円(税込、送料別)



上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM MC8230 分解


















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

8.温調カートリッジ の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換


上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら
