MYM 喜多村合金製作所 とは
MYM 修理 蛇口・混合水栓

MYM 修理 蛇口・混合水栓

MYM(喜多村合金製作所)は、平成20年2月末日にて事業から撤退いたしました。
しかし、住設メーカーとのOEMもあり、キッチン・洗面・浴室とも数多くの設置数を誇っており
今現在をもって、国内設置台数も相当数ございます。
上記のメーカー MYM製品の修理案内をいたします。

サーモスタット

MYM 浴室(バス)用 サーモスタット混合水栓

■ MS3000D


MYM MS3000D
















今回は、下記のような不具合(故障)が起きた際に
交換する部品、温調カートリッジの交換方法を掲載します。

・ ぬるい湯(または、熱い湯)の状態で
好みの温度に調整できない

・ 給湯器のスイッチを入れた状態で使用すると
温調ハンドルを水の位置にしても、水が出ない

・ 温調ハンドルの操作が硬い・重い

・ ハンドルで止水の位置にしても、水が止まらない


■ 温調カートリッジの交換方法


● 今回交換する部品は、こちらの部品です。
(クリックで拡大)

温調カートリッジ KPS30




















● 温調カートリッジ KPS30 交換方法


今回の交換部品、温調カートリッジ KPS30 は
上記の画像のとおり、複数の部品で構成されています。

交換には、流調ハンドルと温調ハンドルの交換が必要です。


<流調ハンドル> ※ 水栓本体 右側

流調ハンドル


















<温調ハンドル> ※ 水栓本体 左側

温調ハンドル

















1. まずは、流調ハンドル・温調ハンドルのキャップをはずします。

ハンドルとキャップのふちに、切り欠き部がありますので
精密ドライバーなどの細いものを差し込みます。

このように、外します。

流調ハンドル 切り欠き部流調ハンドル キャップはずし




















































2. 左右両方のキャップをはずすと
ハンドル中央にネジがあるので、ゆるめてハンドルをはずす。

温調ハンドル側は、温調ストッパー(赤い丸表示がある部品)も
はずします。

流調ハンドル 温調ハンドル はずし













3. 温調カートリッジ(流調ハンドル側)をはずします。

はずすための工具は、モーターレンチを使用しておりますが
モンキーレンチなどでも、作業できます。

温調カートリッジ(流調ハンドル側) はずし




















はずした部品は、こちら

温調カートリッジ(流調ハンドル側)1温調カートリッジ(流調ハンドル側)2










































4. 温調カートリッジ(温調ハンドル側)をはずす。

はずすための工具は、モーターレンチを使用しておりますが
モンキーレンチなどでも、作業できます。

温調カートリッジ(温調ハンドル側) はずし






















5. はずした温調カートリッジを、新しい温調カートリッジと
交換します。

今回の作業を終え、部品をすべて取りはずすと
部品点数は、上記の画像の個数となります。

外した部品









6. 温調カートリッジ交換後、通水して
不具合がないか確認。

修理終了後 通水



















■ 交換部品のご案内 ■

温調カートリッジ  KPS30




MS3000Dシリーズ サーモカートリッジ





■ ご不明な点は、ご連絡ください

お問い合わせは、下記をクリックして
お問い合わせフォームに、必要事項をご記入ください。

mym@kato-home.jp


弊社の詳しい ご案内は、ホームページ
ご覧ください。




MYM 浴室(バスルーム)用 サーモスタット混合水栓

品番: MS3700

MYM MS3700















販売期間  ~97年


MYMサーモスタット混合水栓  MS3700

中央のハンドルで、シャワーとカランの切り替え。
右側のハンドルで、温度調整をします。


■ 分解図面 ■

MYM  MS3700  温調カートリッジ 交換作業 11



















● 修理・部品交換が必要な事例

1. 温度調整ができない、好みの温度に設定できない

2. 熱い湯が出ない、または、冷水が出ない

3. ハンドルを操作しても、ぬるい湯しか出ない

4. シャワーとカランの切り替えができない

5. シャワーを使用していると、カランからも湯(水)が出る

6. ポタポタと水が止まらない(止水不良)

7. 使用後、シャワーヘッドからポタポタと水が出てくる

8. シャワーホースの汚れが取れない

9. シャワーヘッドからの湯の出方が散らばる

10.シャワーヘッドとホースの接続部から水漏れ

など


それぞれの原因につき、部品の交換が必要となります。


● 不具合(故障)の状況と、交換部品

⇒ 上記の不具合 1~3


■ 温調カートリッジ ■

・ 温度調整ができなくなる

・ ぬるい湯しか出なくなる
もしくは、熱い湯しか出ない

・ 水の位置にしても、ぬるい湯が出る

・ 温調ハンドルの動きが硬い・重い


※ 分解図面  5-A 5-B セット一式

MYM  MS3700  温調カートリッジ 交換作業 12









部品の購入は、こちら


MYMメンテナンス用パーツ サーモカートリッジ KPS35E


※ 温調カートリッジ 交換方法は、こちら


温調カートリッジ 交換方法と修理部品



⇒ 上記の不具合 4~7


■ 切替カートリッジ ■

・ ハンドルを止水の位置にしているのに
水がと止まらない(止水不良)

・ 止水しても、シャワーやカランから
水が出っ放しになり、きちんと止まらない

・ シャワーを使用している時に、カランからも
同時に吐水してしまう

・ 切り替えハンドルの動きが硬い・重い


※ 分解図面  の部品

MYM  MS3700  温調カートリッジ 交換作業 13








部品の購入は、こちら






旧MYM 切替部 MS3750



切替カートリッジ 交換方法は、こちら


温調カートリッジ 交換方法と修理部品


■ ご不明な点は、ご連絡ください

お問い合わせは、下記をクリックして
お問い合わせフォームに、必要事項をご記入ください。

mym@kato-home.jp


弊社の詳しい ご案内は、ホームページ
ご覧ください。




MYM 浴室(バス)用 サーモスタット混合水栓

■ MS3700

MYM MS3700















今回は、下記のような不具合(故障)が起きた際に
交換する部品、温調カートリッジの交換方法を掲載します。

・ ぬるい湯(または、熱い湯)の状態で
好みの温度に調整できない

・ 給湯器のスイッチを入れた状態で使用すると
温調ハンドルを水の位置にしても、水が出ない

・ 温調ハンドルの操作が硬い・重い


■ 温調カートリッジの交換方法


MYM MS3700 温調カートリッジ 交換作業
はじめに
温調ハンドルのキャップを外します。

赤丸で囲んだ箇所のように
切り欠き部があります。















MYM  MS3700  温調カートリッジ 交換作業 01
切り欠き分へ、このように
精密ドライバーなどを差し込んで

キャップ(銀色)を、少しずつ
ずらしながら、外します。










MYM MS3700 温調カートリッジ 交換作業 02
キャップは、このように
外れます。



















MYM  MS3700  温調カートリッジ 交換作業 03
温調ハンドルを固定する
ネジをゆるめて

温調ハンドルを、横にスライドさせて
取り外します。










MYM  MS3700  温調カートリッジ 交換作業 04
温調ストッパー(赤丸の点がある)部品を
横にスライドさせて、取り外します。













MYM MS3700 温調カートリッジ 交換作業 05
モンキーレンチなどを使用して
温調カートリッジ 5-A
外します。

ねじ込みなので、反時計回りに
回します。
















MYM  MS3700  温調カートリッジ 交換作業 07
MYM  MS3700  温調カートリッジ 交換作業 06温調カートリッジ 5-A
上記の部品が外れました。

かなり硬く、中で固着している
場合もあります。











左側面に回り
温調カートリッジ 5-B

上記の部品を外します。

一般的なマイナスドライバーでは
ゆるみません。

コインドライバーのような
幅広のドライバーを使用します。





■ コインドライバー トップ工業製 ■




TOP/トップ工業 コインドライバー TRD-45 18×45mm


MYM  MS3700  温調カートリッジ 交換作業 08
温調カートリッジ 5-B
上記の部品が外れました。

MS3700 は、温調カートリッジが
5-A 5-B の一式となっており

両方の部品の交換が
必要となります。









MYM  MS3700  温調カートリッジ 交換作業 09
温調カートリッジ

5-A 5-B

両方の部品が外れると
このようになります。






■ 温調カートリッジ KPS35E

● 内容

5-A 5-B 一式

MYM  MS3700  温調カートリッジ 交換作業 12










(旧MYM) MS3700バス用台付サーモ水栓用温調カートリッジ


● 新品部品の取り付けの要点 ●

逆の手順で組みなおし、水漏れや
温度調整が正常であることを確認してください。

組み直す際は、5-Bから組みなおしてください。

組み直す時に、目一杯しめないで
多少ゆるめておき、5-Aを組み直して
両方均等に、しめ込んでください。



■ お問い合わせは、こちら ■

お問い合わせは、下記をクリックして
お問い合わせフォームに、必要事項をご記入ください。

mym@kato-home.jp


弊社の詳しい ご案内は、ホームページ
ご覧ください。

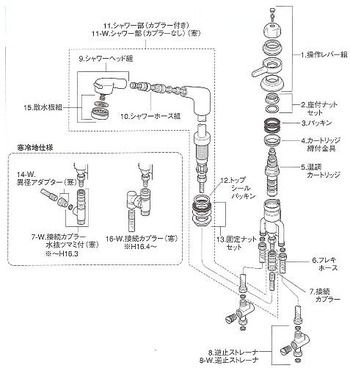

MYM MS2370U15-#p 分解


















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

5.温調カートリッジ
 の交換

●シャワーヘッドの破損、水漏れ

9.シャワーヘッド
 の交換

●シャワーホースの破損、水漏れ

10.シャワーホース
 の交換


上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM MC6110-#9 MC6115-#9 分解


















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

4.温調カートリッジ
 の交換

●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

7.切替弁
 の交換


上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM MC8309GB3 分解


















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

7.温調カートリッジ
 の交換

●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換


上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM MC8309 分解
















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

7.温調カートリッジ
 の交換

●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換


上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM MC8309 分解
















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

7.温調カートリッジ
 の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換


上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM MC8309 分解
















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

7.温調カートリッジ
 の交換

●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換


上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM MC8309 分解
















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

7.温調カートリッジ
 の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換


上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM MC8309 分解
















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

7.温調カートリッジ
 の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換


上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM MC8309 分解
















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

7.温調カートリッジ
 の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換



上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM M8200GB3 分解

















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

7.温調カートリッジ
 の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.止水カートリッジ
 の交換



上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM M8200GB3 分解

















<分解図 M8200GB3>
■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

7.温調カートリッジ
 の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.止水カートリッジ
 の交換



上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM M8000 分解


















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

7.温調カートリッジ の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換

旧MYM製品 型番:KP729
シャワーとカランの切替操作を
するレバーの内部パーツです。

シャワーに切り替えているのに
カランからも水が出てしまう。

カランに切り替えているのに
シャワーからも水が出てしまう。

切替操作が硬いなど、これらの
不具合がある場合に交換します。


助かる部品ぺージ-33

助かる部品ぺージ-33
価格:4,670円(税込、送料別)



上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM MC801 分解


















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

8.ミキシングカートリッジ
 の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換


上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら


MYM MC2900 分解


















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

5.温調カートリッジ
 の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

8.切替カートリッジ
 の交換



上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM MC8000 分解


















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

7.温調カートリッジ の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換

旧MYM製品 型番:KP729
MC8000 の、シャワーとカランの
切替操作をするレバーの内部
パーツです。

シャワーに切り替えているのに
カランからも水が出てしまう。

カランに切り替えているのに
シャワーからも水が出てしまう。

切替操作が硬いなど、これらの
不具合がある場合に交換します。


助かる部品ぺージ-33

助かる部品ぺージ-33
価格:4,670円(税込、送料別)



上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM MC8230 分解


















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

8.温調カートリッジ の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換


上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら

MYM MC8230 分解


















■故障の原因と修理部品■

●温度調整ができない
●好みの温度にならない

8.温調カートリッジ の交換


●水漏れ、水がポタポタと止まらない
●シャワーとカランの切替ができない

4.切替カートリッジ
 の交換


上記のような故障が多く見られます。
故障の箇所により、交換の部品をお選びください。


お問い合わせ
mym@kato-home.jp

弊社ホームページは、こちら
