STACER ST-420PDS デッキ製作過程 7回目は「デッキ製作 仕上げ」です。


カーペット貼りの終わったデッキを仕上げていきます。

まずは、取っ手の取り付け。

IMG_3949

使用するのは、米国SOUTHCO社のフラッシュラッチ。

日本国内では入手不可なのですが、私個人的にもお気に入りの逸品で

どーしてもこれを使いたいので自身で輸入しております。

ちなみに1個約30ドル、420プラシドには8個使いますので・・・・ラッチだけで¥30,000弱・・・

高いですけどそれでも使いたい部品です。

IMG_3951

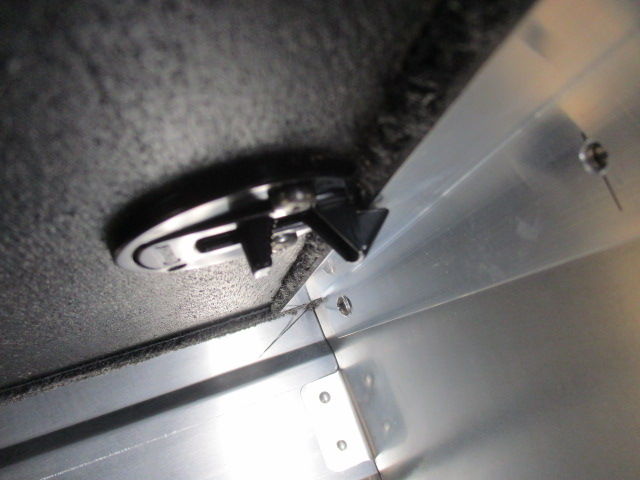

裏面は、ツメがアングルに引っかかり固定できるようになっています。

トレーラー運搬時にデッキが外れないのは安心です。


IMG_3953

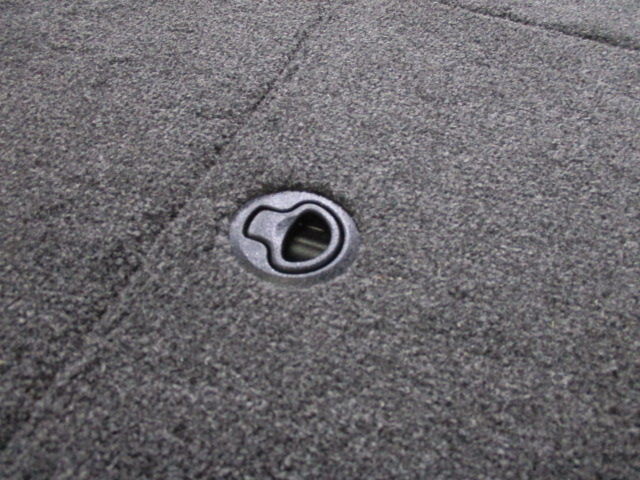

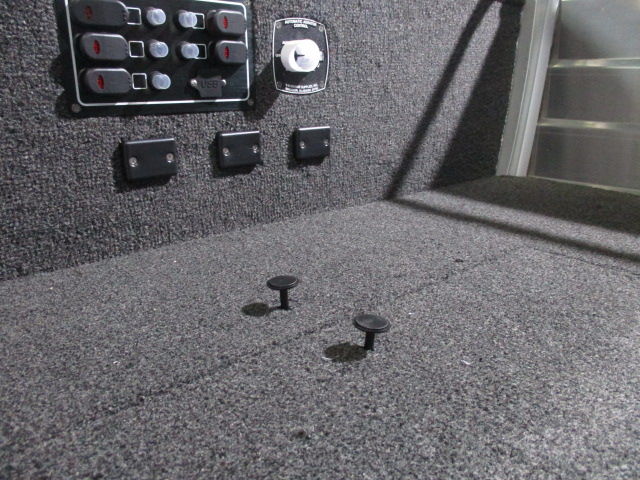

いくつかのデッキには「ハッチリフトピン」を使用します。

向こう側に見えているのは、右が「エアレータータイマースイッチ」、左が「USBソケット付きのスイッチパネル」です。

USBソケットを装備することで、スマホやタブレットなどに電源供給が出来ます。

最近では魚探とタブレットの連動、とかもありますので電源を気にしなくて良いのは便利です。

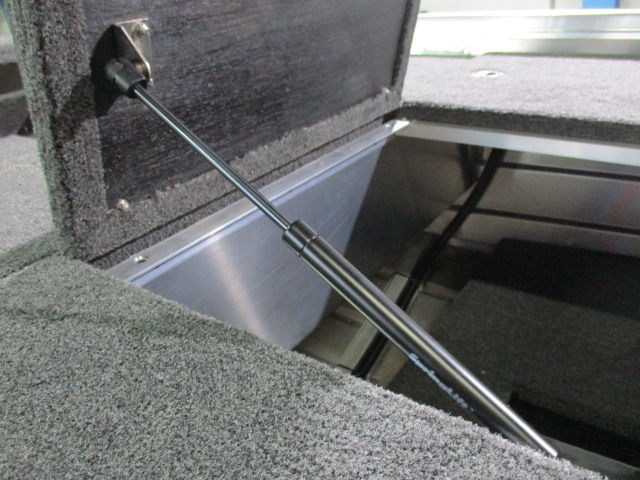

開閉式のデッキには

IMG_3955

ダンパーを付けます。ここはバッテリートレイの上のデッキ。

IMG_3954

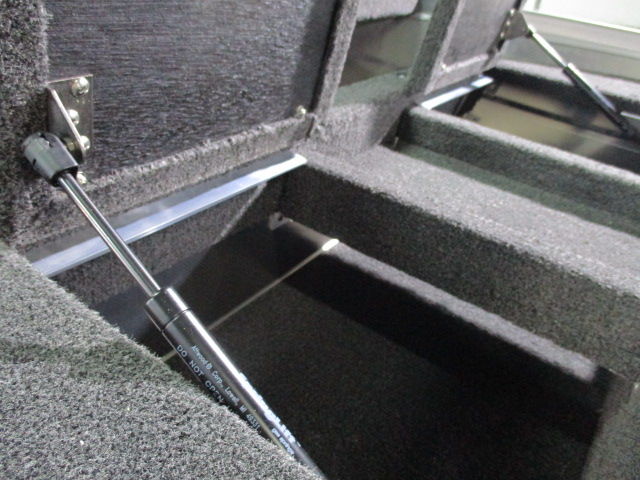

フロントの左右のデッキにもダンパーを装備します。

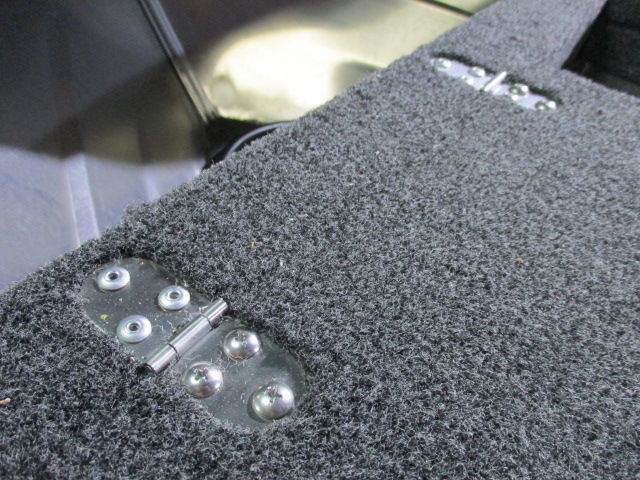

使用している「ヒンジ(蝶番)」ですが

IMG_3959

ステンレス製の「ミシン蝶番」っていうのを使っています。

市販のボート用のモノもあるのですが

意外と大きくて厚みもあって邪魔になるのでこれを使っています。

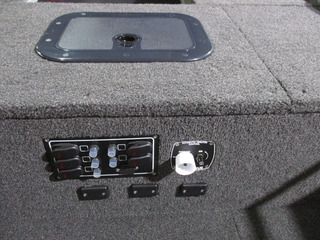

ライブウェルのハッチは

IMG_3957

近年はブラックのアクセスハッチを採用しています。


ちなみに、スイッチパネル下に3つ付いてるパーツは「ケーブルアウトレットカバー」です。

配線の取り出し口ですね。

最近は魚探も配線の量が多くなったり、場合によっては複数台搭載したりするケースもありますので

配線の取り出し口は3か所確保しています。




このスイッチパネル類の配置ですが

船体中央から若干右寄り。

船外機は左手で操作しますので、空いてる右手で走行中も操作出来るように、との意図です。


ここまで来たら、デッキ製作はほぼ完了です。

次は配線作業に移ります。




キノシタマリンサービス
〒841-0025佐賀県鳥栖市曽根崎町1127-2
TEL 0942-84-3342  FAX 0942-84-3342
携帯 090-1084-8055
営業時間14:00-21:00 毎週木曜定休
ホームページ http://www.kmsboat.com
メールアドレス info@kmsboat.com
キノシタマリンサービス FaceBookページはこちらから
キノシタマリンサービス twitterはこちらから
キノシタマリンサービス インスタグラムはこちらから


※主な取り扱い商品

〇ボート
STACER(ステーサー)アルミボート
WIZARD(ウィザード)アルミボート
SOUTHER(サウザー)FRPボート
サウザー450,425,395,370,シーサウザー510
SOUTHER(サウザー)アルミボート
サウザーJW-11,JW-11BLACK,SAFARI

〇船外機
MERCURY(マーキュリー)船外機
YAMAHA(ヤマハ)船外機

〇エレクトリックモーター(エレキ)
MOTOR GUIDE(モーターガイド)
Minn kota(ミンコタ)

〇トレーラー
SOREX(ソレックス)トレーラー
BLAST TRAIL(ブラストトレイル)トレーラー

〇魚群探知機
LOWRANCE(ローランス)
HONDEX(ホンデックス)
HUMMINBIRD(ハミンバード)

〇ヒッチメンバー
DRAW TITE(ドロータイト)
SUNTREX(サントレックス)
SOREX(ソレックス)

※主なサービス内容

〇ボート、船外機、エレクトリックモーター、ボートトレーラー、魚群探知機などの販売、取り付け、修理など
〇ボートトレーラーの継続車検代行、名義変更などの手続き代行
〇船舶検査受験代行、名義変更などの手続き代行
〇ヒッチメンバーの取り付け、牽引車追加申請代行など
〇各種マリン用品販売、取り付け、修理、加工など

〇その他、バスフィッシング用ボートのことなら何でもご相談ください!


**************************
「キノシタマリンサービス」のフェイスブックを始めました。
**************************
ボイジャーバッテリー下取りセール実施中!こちらをご覧ください。
**************************
定休日、臨時休業日、営業時間の変更などのお知らせは、こちらでご確認ください。
**************************

kmsboat at 17:43

2017年10月22日

LOWRANCE HDS-7/9/12 Gen3 アウトレットセール開催中!
詳細はこちらをクリック。


LOWRANCE HOOK-4 アウトレットセール開催中!

詳細はこちらをクリック。



STACER & WIZARD セレクションパッケーシ゛限定 送料無料キャンペーン開催中!
詳細はこちらをクリック。




STACER ST-420PDS デッキ製作過程 6回目は「カーペット貼り 続き」です。


前回の続き

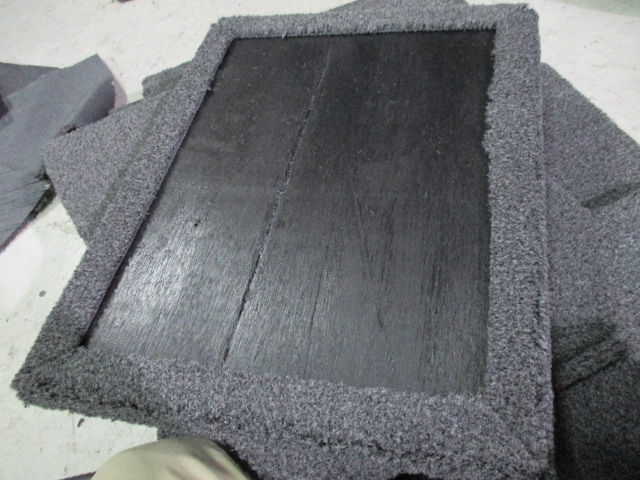

コンパネに貼り付けたカーペットを折り返します。

IMG_3826

折り返しの「長さ」は、すべて同じ長さにすると綺麗に見えます。

僕の場合は割と短めで、専用の「長さ」で作った定規的なものでカットしています。

すべてのコンパネのカーペットを折り返したら

IMG_3827

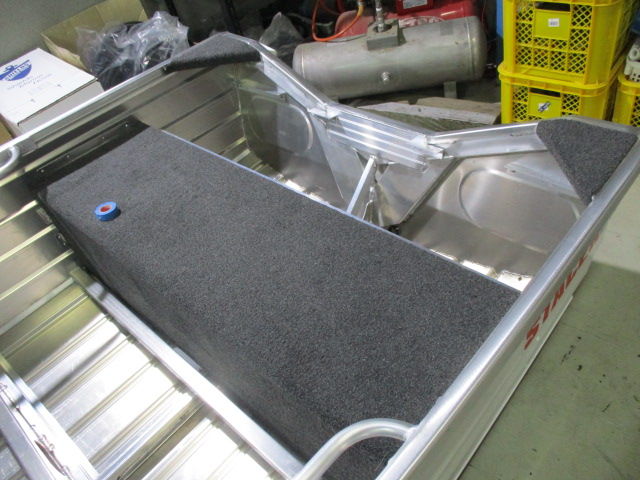

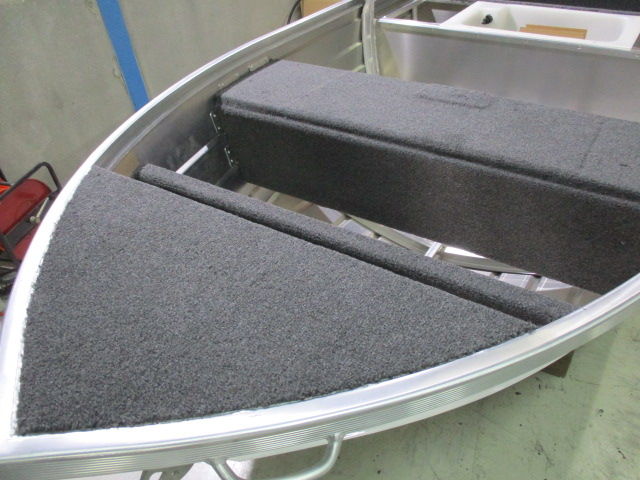

船体側にもカーペットを貼ります。

バウデッキ、前の浮力体

IMG_3828

こちらは後ろの浮力体。

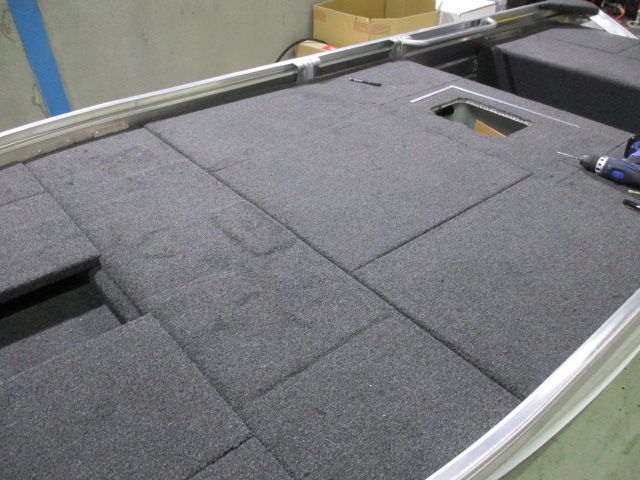

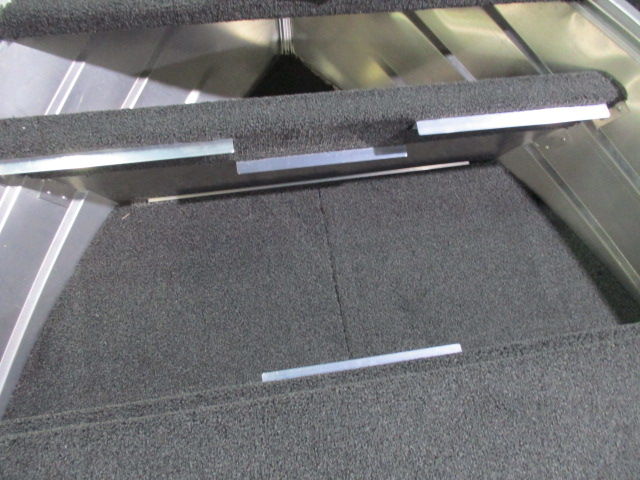

船体側のカーペットを貼り終ったら

コンパネのデッキをはめ込んでみましょう。

IMG_3840

こんな感じで

IMG_3836

きっちり収まりました。

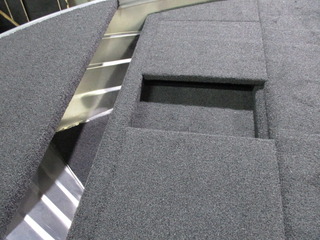

細かいところをご紹介しておくと

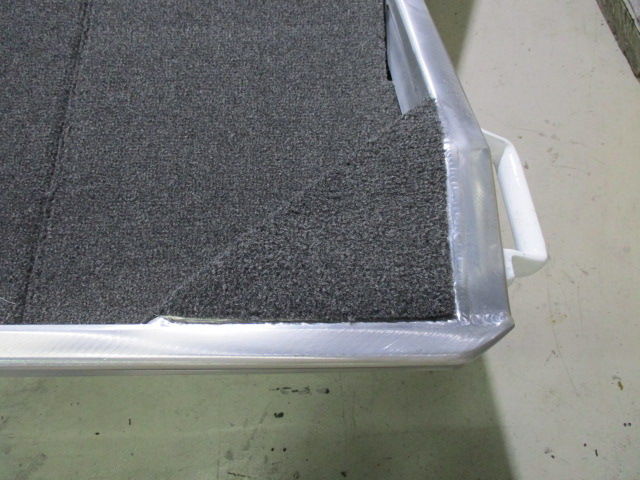

トランサム角の△の補強板

IMG_3837

以前は、ここにはカーペットは貼らない主義だったのですが

近年は「貼る派」です。

ごくまれにですが、ここをステップ替わりに乗船下船することがあって

その際のすべり止めになります。


それから

このカーペットは補強板の裏側まで折り返してるので

アルミむき出しの裏側の金属のエッジがカーペットで隠れます。

ロッドを置いたり持ったりするときにちょうどこの補強板の裏側に「ペチっ」と当たることがあるんです。

その際にロッドに対して優しいです、カーペットがエッジのガジガジから守ってくれます。




前側のデッキ下面の底板

IMG_3830

バッテリーラック部の底板

IMG_3835

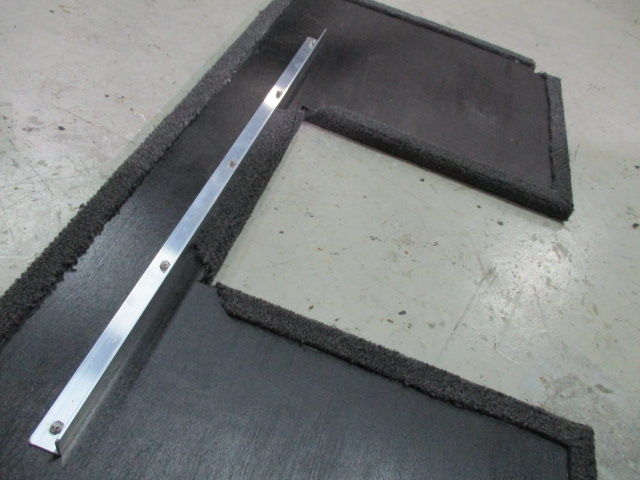

ここのコンパネは

IMG_3831

中央部が細いので裏面に補強を入れています。

ちなみにこの底板、後ろ側でアングルで受けてはいますが

乗せているだけです、一切固定はしません。

荷物を載せれば、その重みと

側面のアールの絞り込みで、上下前後ともに動くことはありません。


最後に

エレキペダルのオフセット

IMG_3839

いろいろと「深さ」を研究したのですが

市販のトレイに比べると浅めの設定です。

深くしすぎると、底板部の容積を奪ってしまうのと

そんなに深くしなくても

深くした場合と比較して快適性に違いが無いという判断です。


カーペット貼りはこれで終わりましたが

デッキ面の細かい作業が続きます。




キノシタマリンサービス
〒841-0025佐賀県鳥栖市曽根崎町1127-2
TEL 0942-84-3342  FAX 0942-84-3342
携帯 090-1084-8055
営業時間14:00-21:00 毎週木曜定休
ホームページ http://www.kmsboat.com
メールアドレス info@kmsboat.com
キノシタマリンサービス FaceBookページはこちらから
キノシタマリンサービス twitterはこちらから
キノシタマリンサービス インスタグラムはこちらから


※主な取り扱い商品

〇ボート
STACER(ステーサー)アルミボート
WIZARD(ウィザード)アルミボート
SOUTHER(サウザー)FRPボート
サウザー450,425,395,370,シーサウザー510
SOUTHER(サウザー)アルミボート
サウザーJW-11,JW-11BLACK,SAFARI

〇船外機
MERCURY(マーキュリー)船外機
YAMAHA(ヤマハ)船外機

〇エレクトリックモーター(エレキ)
MOTOR GUIDE(モーターガイド)
Minn kota(ミンコタ)

〇トレーラー
SOREX(ソレックス)トレーラー
BLAST TRAIL(ブラストトレイル)トレーラー

〇魚群探知機
LOWRANCE(ローランス)
HONDEX(ホンデックス)
HUMMINBIRD(ハミンバード)

〇ヒッチメンバー
DRAW TITE(ドロータイト)
SUNTREX(サントレックス)
SOREX(ソレックス)

※主なサービス内容

〇ボート、船外機、エレクトリックモーター、ボートトレーラー、魚群探知機などの販売、取り付け、修理など
〇ボートトレーラーの継続車検代行、名義変更などの手続き代行
〇船舶検査受験代行、名義変更などの手続き代行
〇ヒッチメンバーの取り付け、牽引車追加申請代行など
〇各種マリン用品販売、取り付け、修理、加工など

〇その他、バスフィッシング用ボートのことなら何でもご相談ください!


**************************
「キノシタマリンサービス」のフェイスブックを始めました。
**************************
ボイジャーバッテリー下取りセール実施中!こちらをご覧ください。
**************************
定休日、臨時休業日、営業時間の変更などのお知らせは、こちらでご確認ください。
**************************

kmsboat at 20:54

2017年10月20日

LOWRANCE HDS-7/9/12 Gen3 アウトレットセール開催中!
詳細はこちらをクリック。


LOWRANCE HOOK-4 アウトレットセール開催中!

詳細はこちらをクリック。



STACER & WIZARD セレクションパッケーシ゛限定 送料無料キャンペーン開催中!
詳細はこちらをクリック。




STACER ST-420PDS デッキ製作過程 5回目の今日からは「カーペット貼り」を開始します。


切り出したコンパネの裏面を塗装したあと

カーペットを貼ります。

使用するカーペットですが

IMG_3825

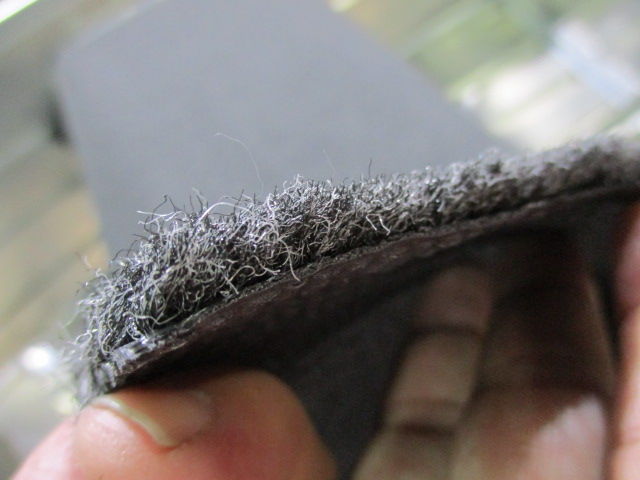

米国 DORSETT社の マリンカーペットです。

写真のように、表面は毛足が長くフカフカ

裏面はラバーになっています。


これを接着剤で貼るのですが

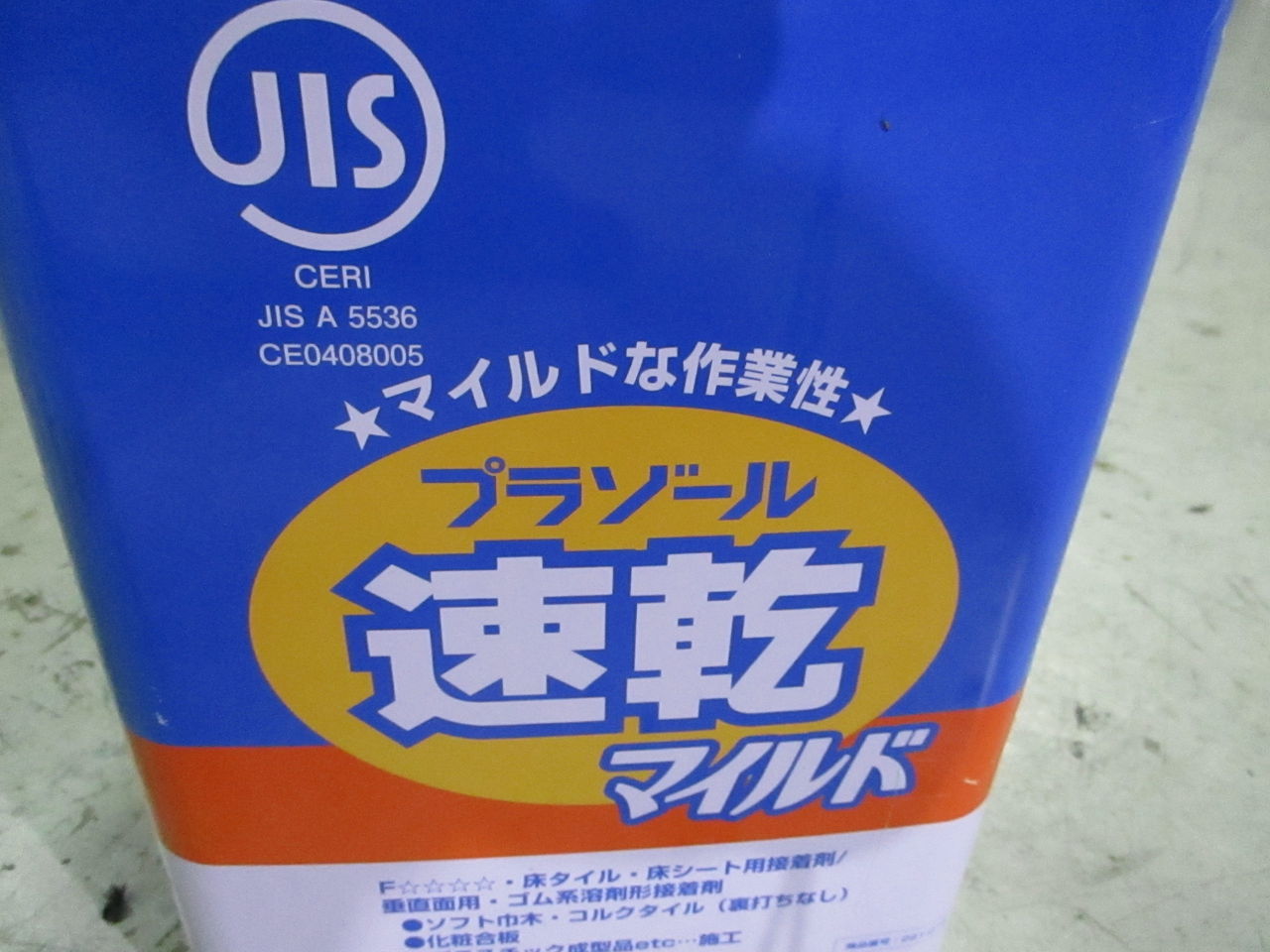

IMG_3822

私はもうずっとこの接着剤。


貼り方は簡単です。

IMG_3820

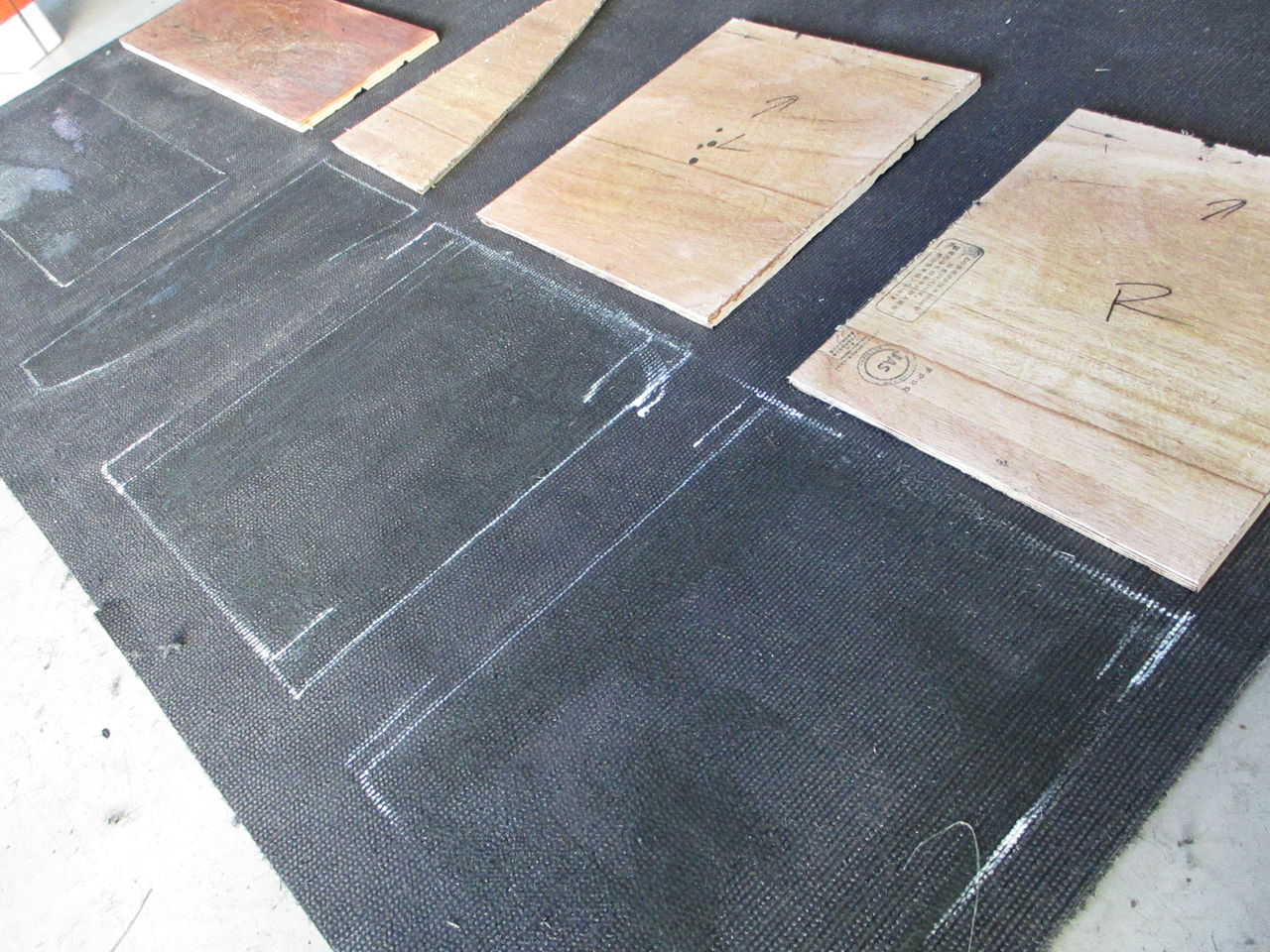

カーペット側とコンパネ側、それぞれに接着剤を塗布し

ある程度乾燥させたあとに圧着させます。

そのあとに

端っこの折り返し部分を残しカーペットをカット。

IMG_3821

この後はこれを折り返していきますが

その作業はまた明日。



キノシタマリンサービス
〒841-0025佐賀県鳥栖市曽根崎町1127-2
TEL 0942-84-3342  FAX 0942-84-3342
携帯 090-1084-8055
営業時間14:00-21:00 毎週木曜定休
ホームページ http://www.kmsboat.com
メールアドレス info@kmsboat.com
キノシタマリンサービス FaceBookページはこちらから
キノシタマリンサービス twitterはこちらから
キノシタマリンサービス インスタグラムはこちらから


※主な取り扱い商品

〇ボート
STACER(ステーサー)アルミボート
WIZARD(ウィザード)アルミボート
SOUTHER(サウザー)FRPボート
サウザー450,425,395,370,シーサウザー510
SOUTHER(サウザー)アルミボート
サウザーJW-11,JW-11BLACK,SAFARI

〇船外機
MERCURY(マーキュリー)船外機
YAMAHA(ヤマハ)船外機

〇エレクトリックモーター(エレキ)
MOTOR GUIDE(モーターガイド)
Minn kota(ミンコタ)

〇トレーラー
SOREX(ソレックス)トレーラー
BLAST TRAIL(ブラストトレイル)トレーラー

〇魚群探知機
LOWRANCE(ローランス)
HONDEX(ホンデックス)
HUMMINBIRD(ハミンバード)

〇ヒッチメンバー
DRAW TITE(ドロータイト)
SUNTREX(サントレックス)
SOREX(ソレックス)

※主なサービス内容

〇ボート、船外機、エレクトリックモーター、ボートトレーラー、魚群探知機などの販売、取り付け、修理など
〇ボートトレーラーの継続車検代行、名義変更などの手続き代行
〇船舶検査受験代行、名義変更などの手続き代行
〇ヒッチメンバーの取り付け、牽引車追加申請代行など
〇各種マリン用品販売、取り付け、修理、加工など

〇その他、バスフィッシング用ボートのことなら何でもご相談ください!


**************************
「キノシタマリンサービス」のフェイスブックを始めました。
**************************
ボイジャーバッテリー下取りセール実施中!こちらをご覧ください。
**************************
定休日、臨時休業日、営業時間の変更などのお知らせは、こちらでご確認ください。
**************************

kmsboat at 21:17

2017年10月17日

LOWRANCE HDS-7/9/12 Gen3 アウトレットセール開催中!
詳細はこちらをクリック。


LOWRANCE HOOK-4 アウトレットセール開催中!

詳細はこちらをクリック。



STACER & WIZARD セレクションパッケーシ゛限定 送料無料キャンペーン開催中!
詳細はこちらをクリック。




STACER ST-420PDS デッキ製作過程 4回目は「デッキ用コンパネの切り出し」。

使用するコンパネは15mm厚です。

かなり以前は12mm厚を使用することもありましたが今は全部15mmですね。

重さだけを考えると12mmのほうが良いのですが、強度と耐久性から15mmとしています。


一番前方のデッキ。

IMG_3765


エレキペダルのオフセットは、いわゆる「オフセットトレー」を使うのではなく

デッキとして一段下げて製作します。

トレーは場所を取りすぎるのでこちらの施工方法でやってます。

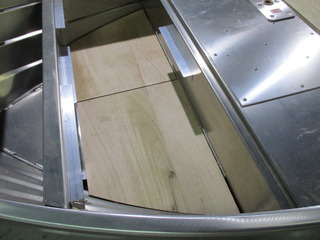

このデッキの下。

IMG_3766

物入れになる部分です、ここは左右2分割。



こちらはシートベースとライブウェルの間のデッキですね。

IMG_3767

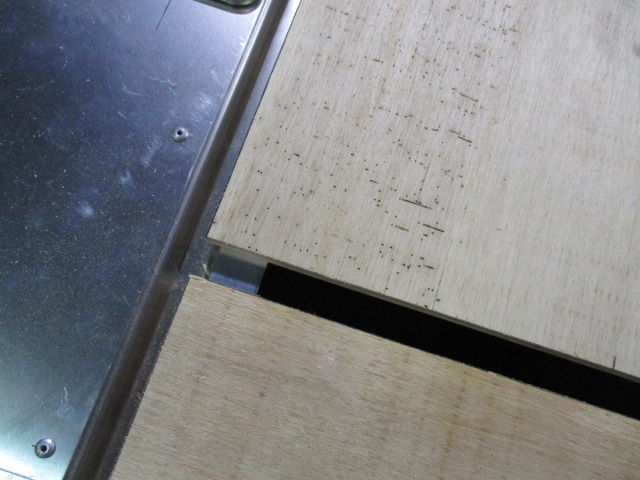

カーペットのクリアランスです。思い切ってかなり大きく取ります。

IMG_3768

大丈夫です、これだけ空いていてもカーペットを貼れば埋まります。

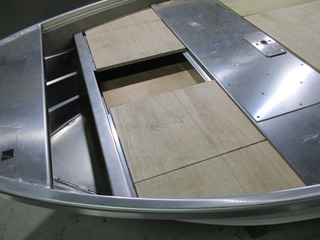

こちらはその下。

IMG_3770

バッテリーラックを避けるようにカットします。

バッテリーの上面にデッキを造らずに、こうやることで「深さ」が出て容積が増えます。


IMG_3771

船外機使用時に足を置く部分のデッキです。

こちらは4分割。


一番後ろ

IMG_3772

リアデッキ。

こちらはよくある2分割ではなく、3分割です。

真ん中の小さなデッキが「キモ」ですね。


本当はもっと細かいこだわりもあるのですが、少々企業秘密も含まれていますのでごめんなさい!


この後は「コンパネの塗装〜カーペット貼り」となります。





キノシタマリンサービス
〒841-0025佐賀県鳥栖市曽根崎町1127-2
TEL 0942-84-3342  FAX 0942-84-3342
携帯 090-1084-8055
営業時間14:00-21:00 毎週木曜定休
ホームページ http://www.kmsboat.com
メールアドレス info@kmsboat.com
キノシタマリンサービス FaceBookページはこちらから
キノシタマリンサービス twitterはこちらから
キノシタマリンサービス インスタグラムはこちらから


※主な取り扱い商品

〇ボート
STACER(ステーサー)アルミボート
WIZARD(ウィザード)アルミボート
SOUTHER(サウザー)FRPボート
サウザー450,425,395,370,シーサウザー510
SOUTHER(サウザー)アルミボート
サウザーJW-11,JW-11BLACK,SAFARI

〇船外機
MERCURY(マーキュリー)船外機
YAMAHA(ヤマハ)船外機

〇エレクトリックモーター(エレキ)
MOTOR GUIDE(モーターガイド)
Minn kota(ミンコタ)

〇トレーラー
SOREX(ソレックス)トレーラー
BLAST TRAIL(ブラストトレイル)トレーラー

〇魚群探知機
LOWRANCE(ローランス)
HONDEX(ホンデックス)
HUMMINBIRD(ハミンバード)

〇ヒッチメンバー
DRAW TITE(ドロータイト)
SUNTREX(サントレックス)
SOREX(ソレックス)

※主なサービス内容

〇ボート、船外機、エレクトリックモーター、ボートトレーラー、魚群探知機などの販売、取り付け、修理など
〇ボートトレーラーの継続車検代行、名義変更などの手続き代行
〇船舶検査受験代行、名義変更などの手続き代行
〇ヒッチメンバーの取り付け、牽引車追加申請代行など
〇各種マリン用品販売、取り付け、修理、加工など

〇その他、バスフィッシング用ボートのことなら何でもご相談ください!


**************************
「キノシタマリンサービス」のフェイスブックを始めました。
**************************
ボイジャーバッテリー下取りセール実施中!こちらをご覧ください。
**************************
定休日、臨時休業日、営業時間の変更などのお知らせは、こちらでご確認ください。
**************************

kmsboat at 20:47

2017年10月15日

LOWRANCE HDS-7/9/12 Gen3 アウトレットセール開催中!
詳細はこちらをクリック。


LOWRANCE HOOK-4 アウトレットセール開催中!

詳細はこちらをクリック。



STACER & WIZARD セレクションパッケーシ゛限定 送料無料キャンペーン開催中!
詳細はこちらをクリック。




STACER ST-420PDS デッキ製作過程 3回目は「ライブウェルの容器の取り付け」。


使用する容器はステーサー純正のもの。

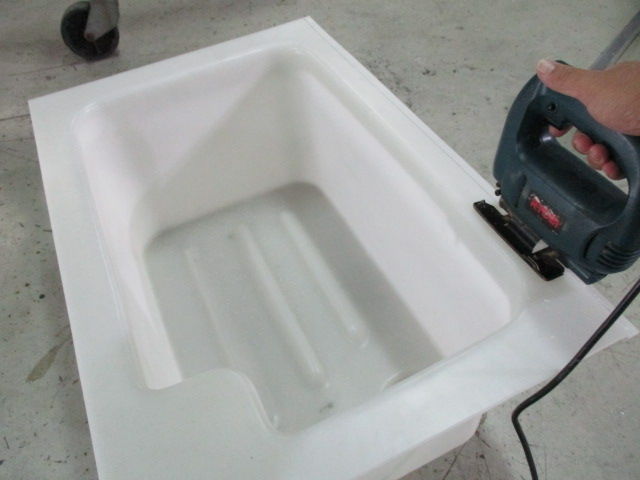

IMG_3748

容器のふちの「ミミ」をボート側に合わせて切り落とします。

ボートに取り付ける前に、給水のスプレーヘッドと排水のスルハルを付けます。

IMG_3751

給水側のスプレーヘッドにはこれを使用。

いろんな種類のスプレーヘッドが販売されていますが

このシンプルなやつが壊れないし耐久性も良いので、これがベストです。

IMG_3752

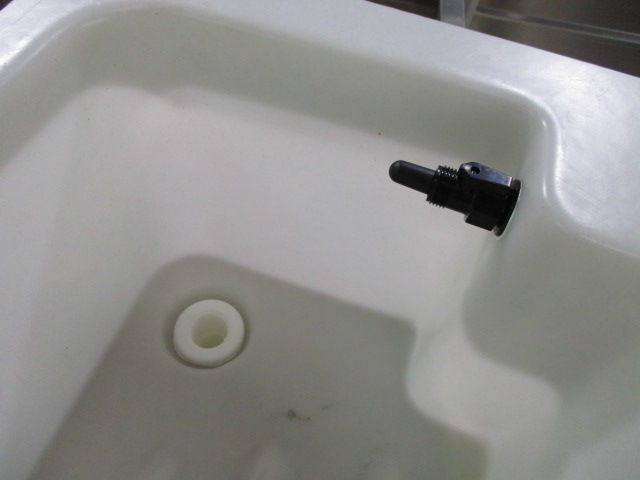

規定の位置にスプレーヘッドとスルハルを付けます。

シーリングには特殊なコーキング剤を使用しています。


ボートへの固定は

IMG_3753

ブラインドリベットで。

IMG_3754

容器のミミとボート側のフレーム(容器下)が重量を受けてくれるので

固定は4個所で十分です。

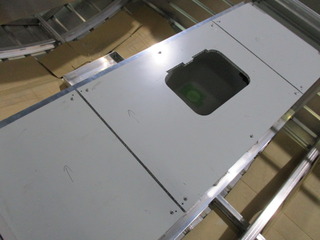

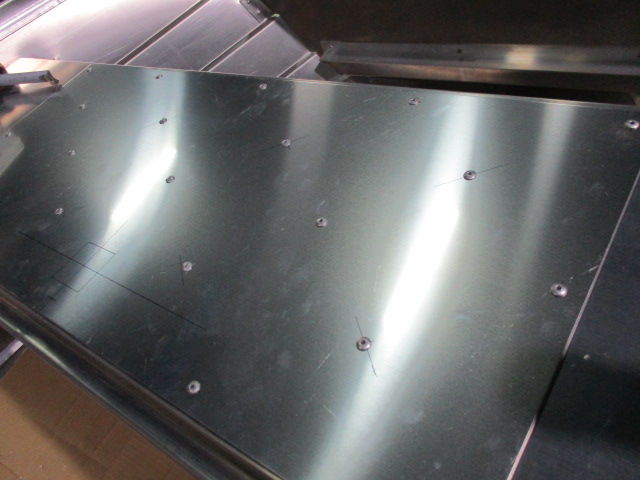

最後に上面のハニカムパネルを加工します。

IMG_3755

ライブウェルのハッチに合わせてパネル切り抜いた後

パネルにはカーペットを貼りますので

その厚みの分、パネルを小さめにカットし左右のパネルとのクリアランスを確保します。


このハッチですが、右側にオフセットしています。中央ではありません。

理由は

内部のスルハルやスプレーヘッドが右側に集中していますので

それらを触り易いように、ということです。


次回は「デッキ用コンパネの切り出し」を始めます。




キノシタマリンサービス
〒841-0025佐賀県鳥栖市曽根崎町1127-2
TEL 0942-84-3342  FAX 0942-84-3342
携帯 090-1084-8055
営業時間14:00-21:00 毎週木曜定休
ホームページ http://www.kmsboat.com
メールアドレス info@kmsboat.com
キノシタマリンサービス FaceBookページはこちらから
キノシタマリンサービス twitterはこちらから
キノシタマリンサービス インスタグラムはこちらから


※主な取り扱い商品

〇ボート
STACER(ステーサー)アルミボート
WIZARD(ウィザード)アルミボート
SOUTHER(サウザー)FRPボート
サウザー450,425,395,370,シーサウザー510
SOUTHER(サウザー)アルミボート
サウザーJW-11,JW-11BLACK,SAFARI

〇船外機
MERCURY(マーキュリー)船外機
YAMAHA(ヤマハ)船外機

〇エレクトリックモーター(エレキ)
MOTOR GUIDE(モーターガイド)
Minn kota(ミンコタ)

〇トレーラー
SOREX(ソレックス)トレーラー
BLAST TRAIL(ブラストトレイル)トレーラー

〇魚群探知機
LOWRANCE(ローランス)
HONDEX(ホンデックス)
HUMMINBIRD(ハミンバード)

〇ヒッチメンバー
DRAW TITE(ドロータイト)
SUNTREX(サントレックス)
SOREX(ソレックス)

※主なサービス内容

〇ボート、船外機、エレクトリックモーター、ボートトレーラー、魚群探知機などの販売、取り付け、修理など
〇ボートトレーラーの継続車検代行、名義変更などの手続き代行
〇船舶検査受験代行、名義変更などの手続き代行
〇ヒッチメンバーの取り付け、牽引車追加申請代行など
〇各種マリン用品販売、取り付け、修理、加工など

〇その他、バスフィッシング用ボートのことなら何でもご相談ください!


**************************
「キノシタマリンサービス」のフェイスブックを始めました。
**************************
ボイジャーバッテリー下取りセール実施中!こちらをご覧ください。
**************************
定休日、臨時休業日、営業時間の変更などのお知らせは、こちらでご確認ください。
**************************

kmsboat at 20:52

2017年10月14日

LOWRANCE HDS-7/9/12 Gen3 アウトレットセール開催中!
詳細はこちらをクリック。


LOWRANCE HOOK-4 アウトレットセール開催中!

詳細はこちらをクリック。



STACER & WIZARD セレクションパッケーシ゛限定 送料無料キャンペーン開催中!
詳細はこちらをクリック。




STACER ST-420PDS デッキ製作過程 2回目は「アングル&シートベースの取り付け」。

まず、ここのLアングルを取り除きます。

IMG_3735

溶接で付けてあるので、電動工具を使い綺麗に外します。

IMG_3736

外れました。このLアングルは使用しません。

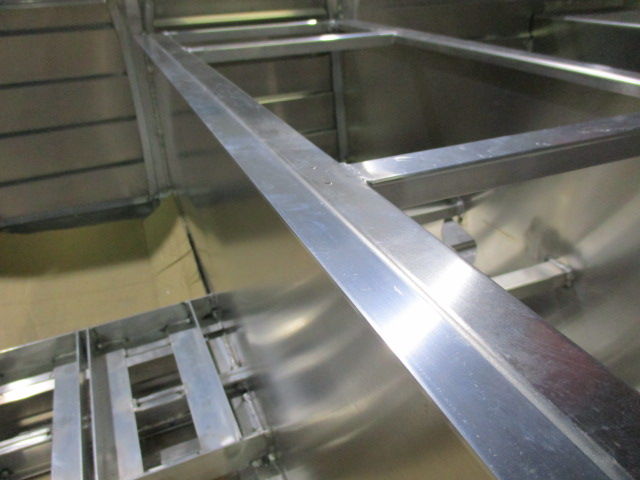

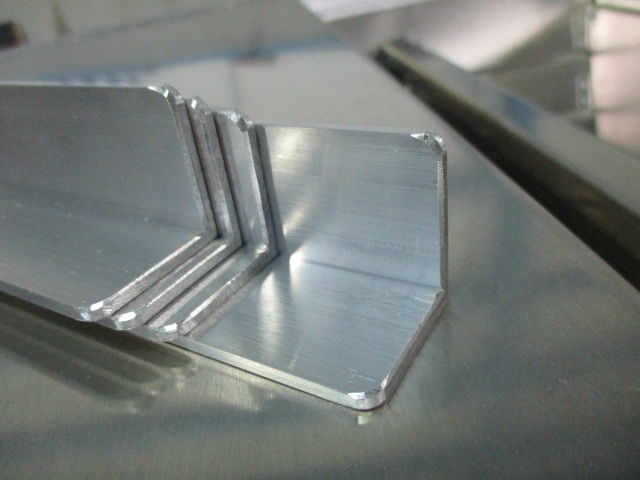

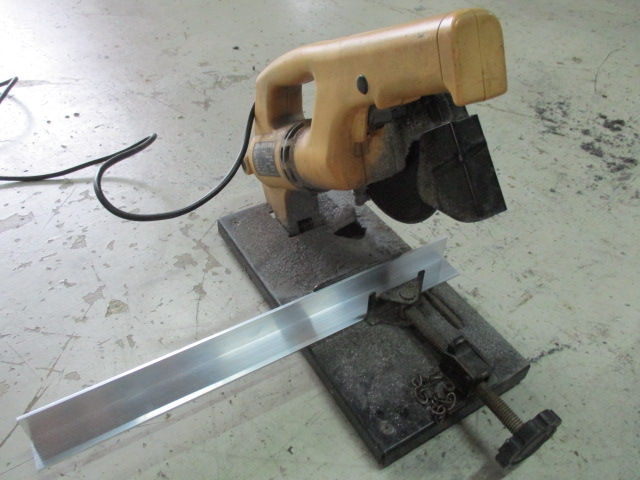

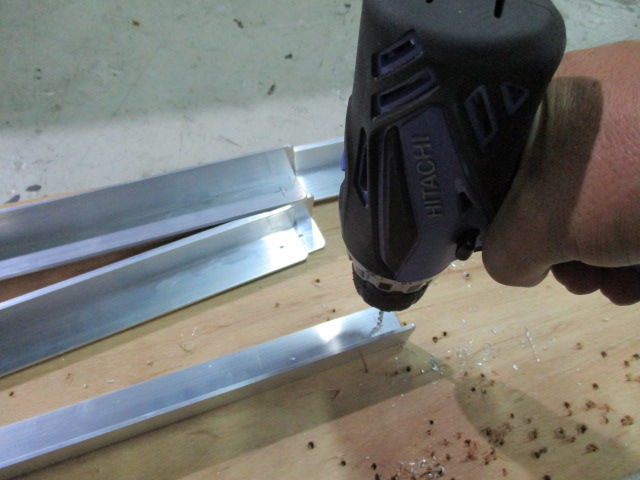

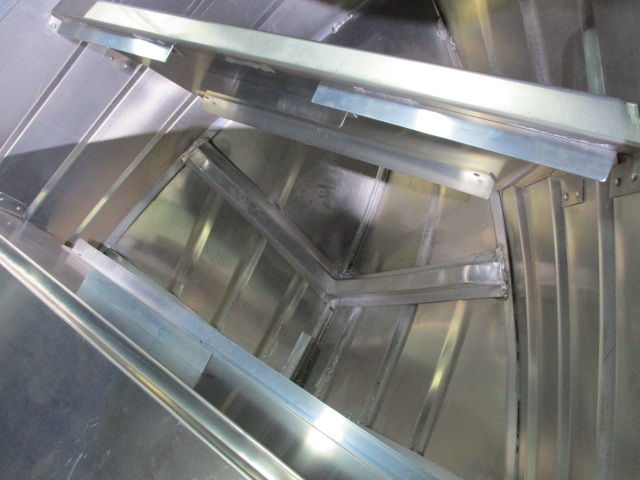

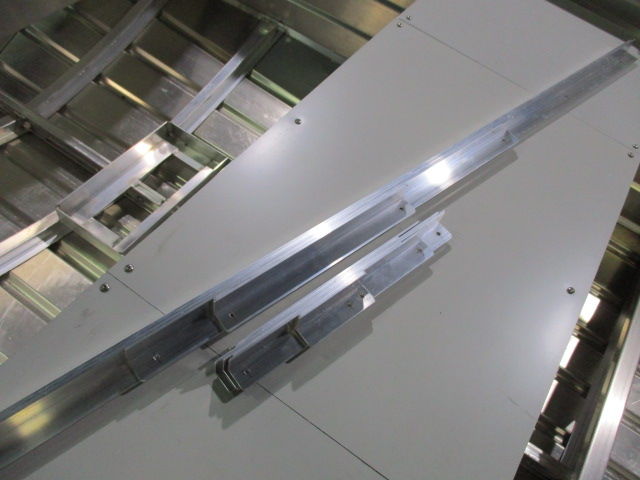

規定の位置にLアングルを取り付けます。

IMG_3739

左右の開閉するハッチとエレキペダルのオフセット(落とし込み)、

デッキ下のストレージの底板を受けるアングルを取り付けます。

取り付けは、ブラインドリベットとねじ&ナットを、場所によって使い分け。


次は

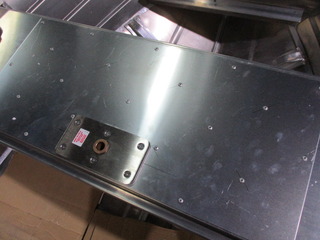

IMG_3740

浮力体にアルミ板で補強を入れます、固定はブラインドリベットです。

ナッターで受けねじを造り

IMG_3744

シートベースが付きました。

補強なしの浮力体では操船者の体重を受け止めるには不安があるので

上記の補強をしています。


あとは

IMG_3747

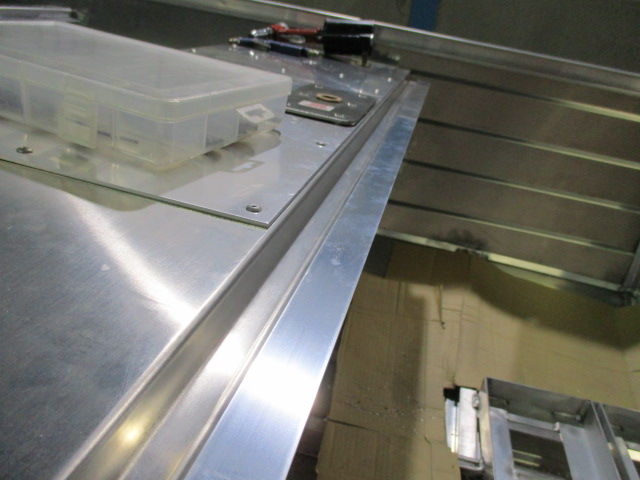

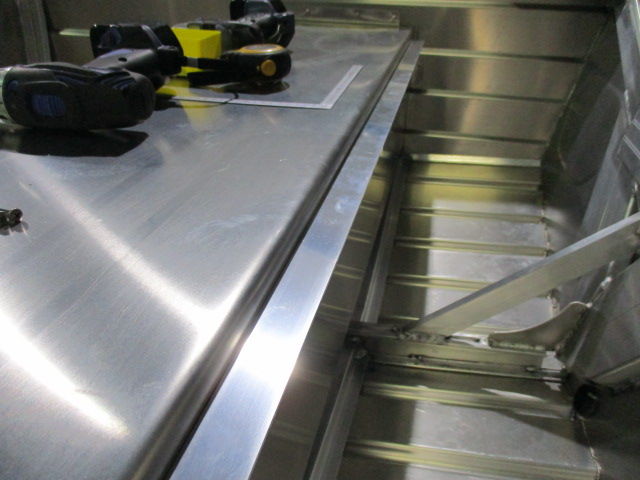

アングルを規定の位置と高さに取り付け

IMG_3745

IMG_3746

これはリアデッキ部。


これでアングル&シートベースの取り付け完了です。

この後は

「ライブウェルの容器の取り付け」の予定です。




キノシタマリンサービス
〒841-0025佐賀県鳥栖市曽根崎町1127-2
TEL 0942-84-3342  FAX 0942-84-3342
携帯 090-1084-8055
営業時間14:00-21:00 毎週木曜定休
ホームページ http://www.kmsboat.com
メールアドレス info@kmsboat.com
キノシタマリンサービス FaceBookページはこちらから
キノシタマリンサービス twitterはこちらから
キノシタマリンサービス インスタグラムはこちらから


※主な取り扱い商品

〇ボート
STACER(ステーサー)アルミボート
WIZARD(ウィザード)アルミボート
SOUTHER(サウザー)FRPボート
サウザー450,425,395,370,シーサウザー510
SOUTHER(サウザー)アルミボート
サウザーJW-11,JW-11BLACK,SAFARI

〇船外機
MERCURY(マーキュリー)船外機
YAMAHA(ヤマハ)船外機

〇エレクトリックモーター(エレキ)
MOTOR GUIDE(モーターガイド)
Minn kota(ミンコタ)

〇トレーラー
SOREX(ソレックス)トレーラー
BLAST TRAIL(ブラストトレイル)トレーラー

〇魚群探知機
LOWRANCE(ローランス)
HONDEX(ホンデックス)
HUMMINBIRD(ハミンバード)

〇ヒッチメンバー
DRAW TITE(ドロータイト)
SUNTREX(サントレックス)
SOREX(ソレックス)

※主なサービス内容

〇ボート、船外機、エレクトリックモーター、ボートトレーラー、魚群探知機などの販売、取り付け、修理など
〇ボートトレーラーの継続車検代行、名義変更などの手続き代行
〇船舶検査受験代行、名義変更などの手続き代行
〇ヒッチメンバーの取り付け、牽引車追加申請代行など
〇各種マリン用品販売、取り付け、修理、加工など

〇その他、バスフィッシング用ボートのことなら何でもご相談ください!


**************************
「キノシタマリンサービス」のフェイスブックを始めました。
**************************
ボイジャーバッテリー下取りセール実施中!こちらをご覧ください。
**************************
定休日、臨時休業日、営業時間の変更などのお知らせは、こちらでご確認ください。
**************************

kmsboat at 21:10

2017年10月13日

LOWRANCE HDS-7/9/12 Gen3 アウトレットセール開催中!
詳細はこちらをクリック。


LOWRANCE HOOK-4 アウトレットセール開催中!

詳細はこちらをクリック。



STACER & WIZARD セレクションパッケーシ゛限定 送料無料キャンペーン開催中!
詳細はこちらをクリック。






STACER ST-420PDS のデッキとその製作方法に興味をお持ちの方のために

製作過程を少し詳しくご紹介していこうと思います。


面白いか、面白くないか、はワカリマセンが(笑)、完成までの過程をご覧いただこうと思います。

1回目は「アングルの準備」です。

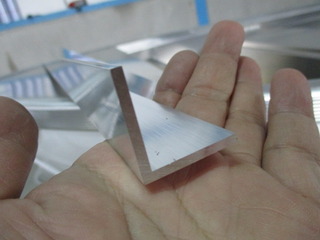

まず、使用するアングルですが

IMG_3721

アルミ無垢材の30×30の等辺アングル、厚みは3mmです。

400mm(4m)の1本モノから、必要な長さを切り出して行きます。

使用するのは、こういうカッターです。

IMG_3724

このカッター、10数年前の創業直後、工具に予算をかける勇気がなく妥協して購入した安物ですが

いまだに現役で頑張ってくれている思い入れのある機械です。

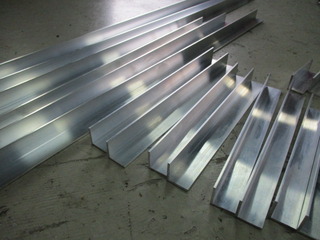

STACER ST-420PDSの場合

アングルの本数は長短全部で16本。

IMG_3726

切り出しが終わると

切断面の角を面取りします。

IMG_3727

手作業でこういう感じに角を丸く削ります。

エッジが立っていると、引っ掛かって怪我をしますので(私が、ではなく、ボートを使って頂く方が、です)。


次は穴あけ。

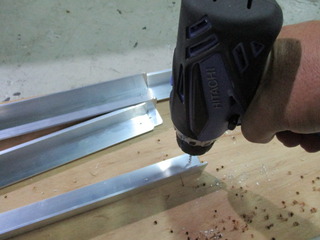

IMG_3730

ポンチで印を入れて、ハンドドリルで穴を開けます。

ボール盤もあるのですが、ハンドドリルのほうが慣れているのでこれでやります。


穴あけが終わったら

IMG_3732

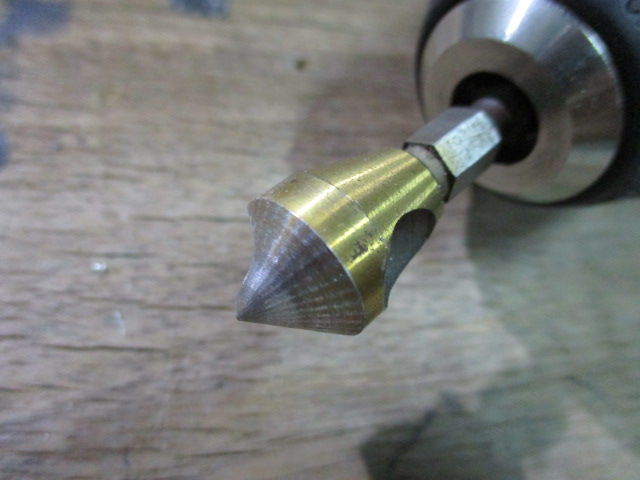

こういうドリルの刃先を使い

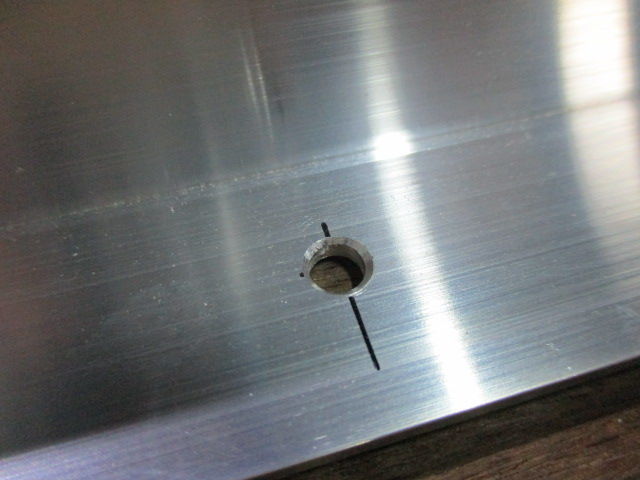

IMG_3731

穴にも面取りを施します。

完成してしまえば全く見えないところですが

こういう細かい作業は大切にしています。


これでアングルの準備が完了です。

IMG_3733

16本造るのに、まぁまぁの時間がかかります。


次回はアングルを船体に取り付けていきます。




キノシタマリンサービス
〒841-0025佐賀県鳥栖市曽根崎町1127-2
TEL 0942-84-3342  FAX 0942-84-3342
携帯 090-1084-8055
営業時間14:00-21:00 毎週木曜定休
ホームページ http://www.kmsboat.com
メールアドレス info@kmsboat.com
キノシタマリンサービス FaceBookページはこちらから
キノシタマリンサービス twitterはこちらから
キノシタマリンサービス インスタグラムはこちらから


※主な取り扱い商品

〇ボート
STACER(ステーサー)アルミボート
WIZARD(ウィザード)アルミボート
SOUTHER(サウザー)FRPボート
サウザー450,425,395,370,シーサウザー510
SOUTHER(サウザー)アルミボート
サウザーJW-11,JW-11BLACK,SAFARI

〇船外機
MERCURY(マーキュリー)船外機
YAMAHA(ヤマハ)船外機

〇エレクトリックモーター(エレキ)
MOTOR GUIDE(モーターガイド)
Minn kota(ミンコタ)

〇トレーラー
SOREX(ソレックス)トレーラー
BLAST TRAIL(ブラストトレイル)トレーラー

〇魚群探知機
LOWRANCE(ローランス)
HONDEX(ホンデックス)
HUMMINBIRD(ハミンバード)

〇ヒッチメンバー
DRAW TITE(ドロータイト)
SUNTREX(サントレックス)
SOREX(ソレックス)

※主なサービス内容

〇ボート、船外機、エレクトリックモーター、ボートトレーラー、魚群探知機などの販売、取り付け、修理など
〇ボートトレーラーの継続車検代行、名義変更などの手続き代行
〇船舶検査受験代行、名義変更などの手続き代行
〇ヒッチメンバーの取り付け、牽引車追加申請代行など
〇各種マリン用品販売、取り付け、修理、加工など

〇その他、バスフィッシング用ボートのことなら何でもご相談ください!


**************************
「キノシタマリンサービス」のフェイスブックを始めました。
**************************
ボイジャーバッテリー下取りセール実施中!こちらをご覧ください。
**************************
定休日、臨時休業日、営業時間の変更などのお知らせは、こちらでご確認ください。
**************************

kmsboat at 20:15
お問い合わせ
お問い合わせはこちらまで。
記事検索
月別アーカイブ
