自動パイプ巻取機

カテゴリ:
DSCF3276
巻ドラムはパラソル式
巻ドラム 2連式
トラバース幅は任意に設定可能 サーボモーター
スピード合せのためのダンサーアーム ポテンションメーター付
DSCF3284

75mm押出機

カテゴリ:
DSCF3478

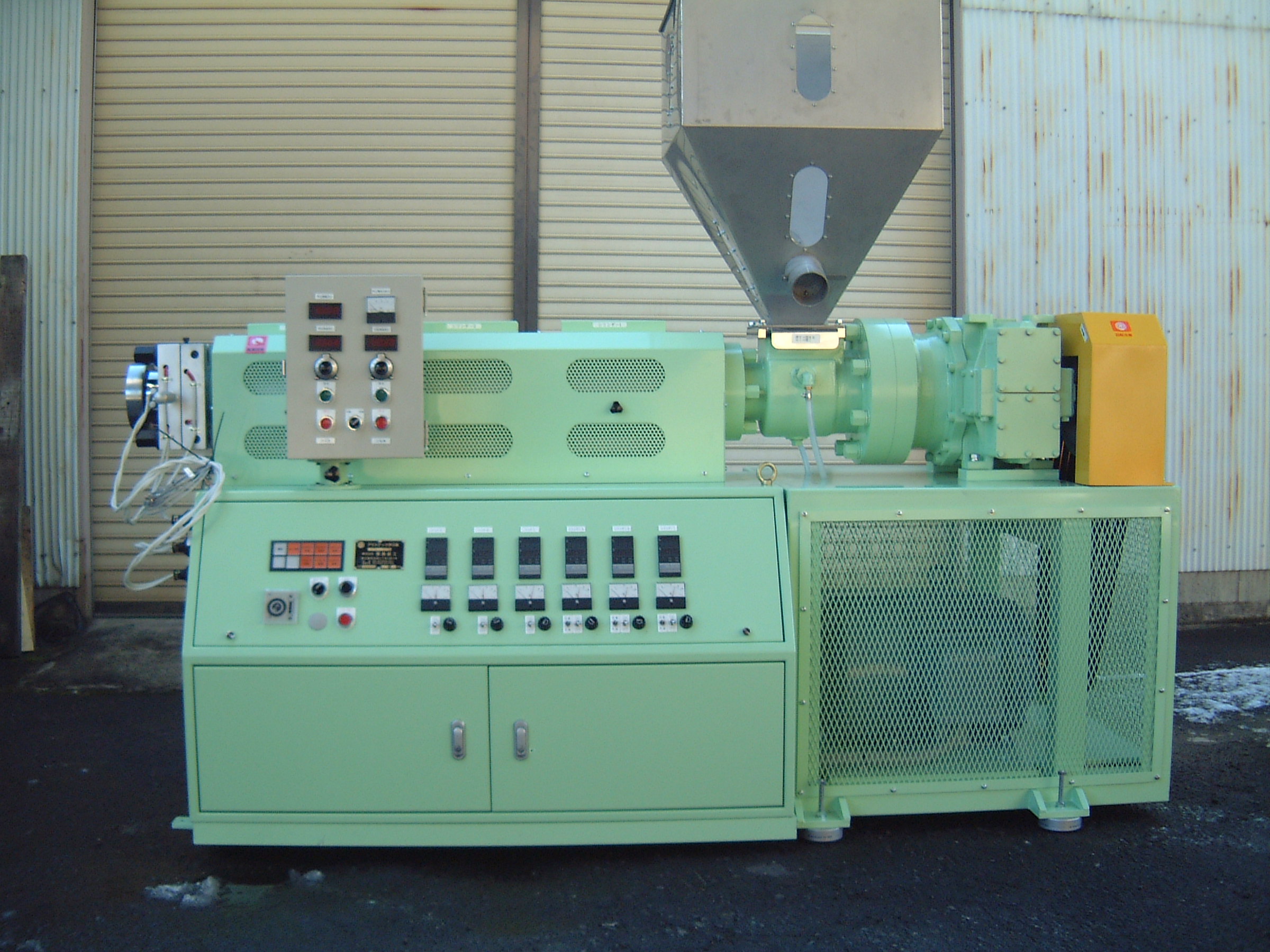

75mm押出機 L/D24
主モーター IPMモーター 37KW
インバーター制御
温調 シリンダー4か所
    金型 10か所
ヒーター断線警報
インバーター異常警報
DSCF3484

丸パイプ チューブ 異形押出し品製造用

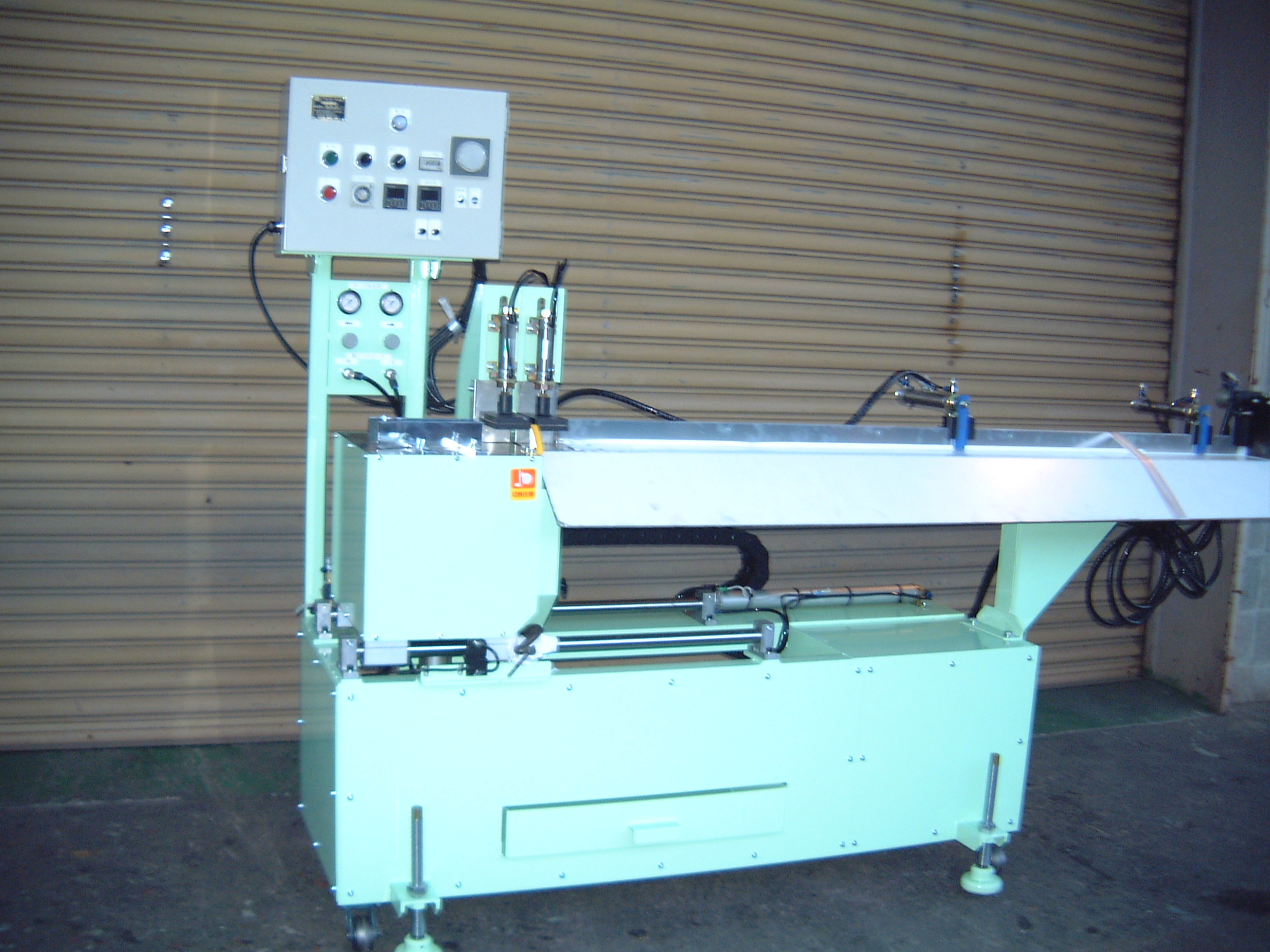

硬質用切断機

カテゴリ:
カットの刃物 φ355チップソー
モーター 2p 750w
テーブル走行は エアーシリンダーで行う
製品の長さ検出は 近接sw 跳ね上げ式
DSCF0222
硬質パイプ 異形押出し品の定寸切断をします。

65mm押出機

カテゴリ:
DSCF3098
DSCF3160

65mm押出機 L/D26
モーター 30KW PG
シリンダーヒーター 4ゾーン
金型クランプ シェルマウス式

異形押出品 パイプ押出品 チューブ押出品 シート押出品など

自動刃物式カット機

カテゴリ:

ギロチン式カット機
刃物はエアーシリンダーにより上下します。
カット長さは エンコーダーによる計測もしくは突き当てにより決めます
排出シリンダーによりカットされたものは手前に払い出します。

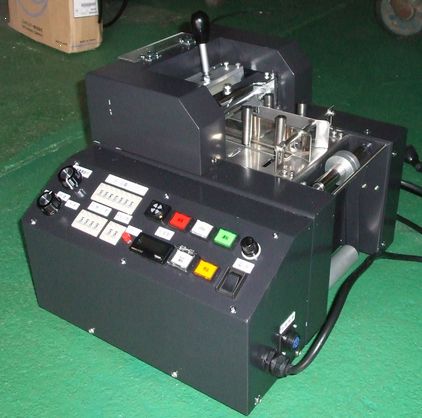

定寸卓上カット機

カテゴリ:

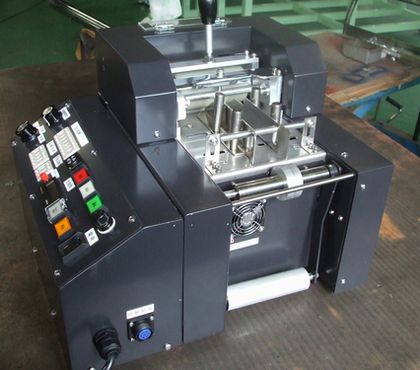

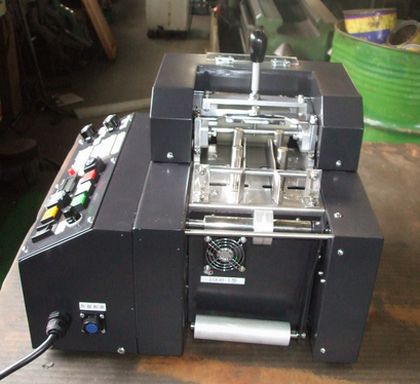

新カット機

卓上切断機の仕様
適合材料:軟質エラストマー
     オレフィン系
仕様:送り速度 1〜30m/分
   切断長さ 1〜99999.9mm
   有効切断幅 100mmまで
   開口高さ  20mmまで
   電源 AC100V
外形寸法  W330×D410×H300
   質量 約25kg
※外形寸法には左側面の突出部と天面のレバーは含まれていません。

カッターの刃には市販のオルファ刃を使用しております。
切断回数を設定することができます。
速度は3段階に調節することができます。

詳しくはこちら


新カット機 上新カット機 前








プレス穴あけ装置

カテゴリ:
DSCF2641


インラインでのプレス穴あけ装置
製品送りは0.75KWサーボモーター
プレスシリンダーは φ250X30ストロークのエアーシリンダー
送りローラー 2組

2連式巻取機

カテゴリ:

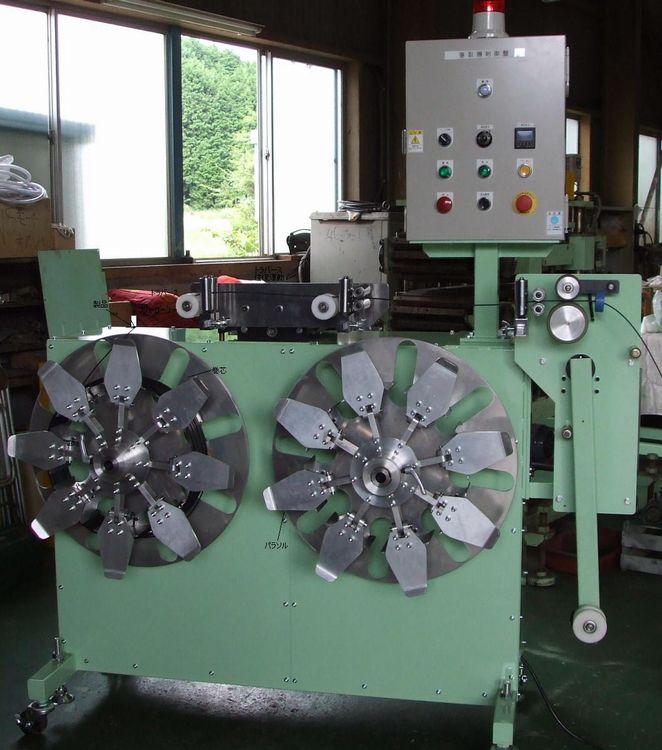

2連式巻取り機
パラソル型
巻き内径 400mm
巻き外径 600mm
巻き幅  120mm
スピード 最大30m/分
巻きモーター 200w
トラバース用モーター 100w
2連式巻取り機

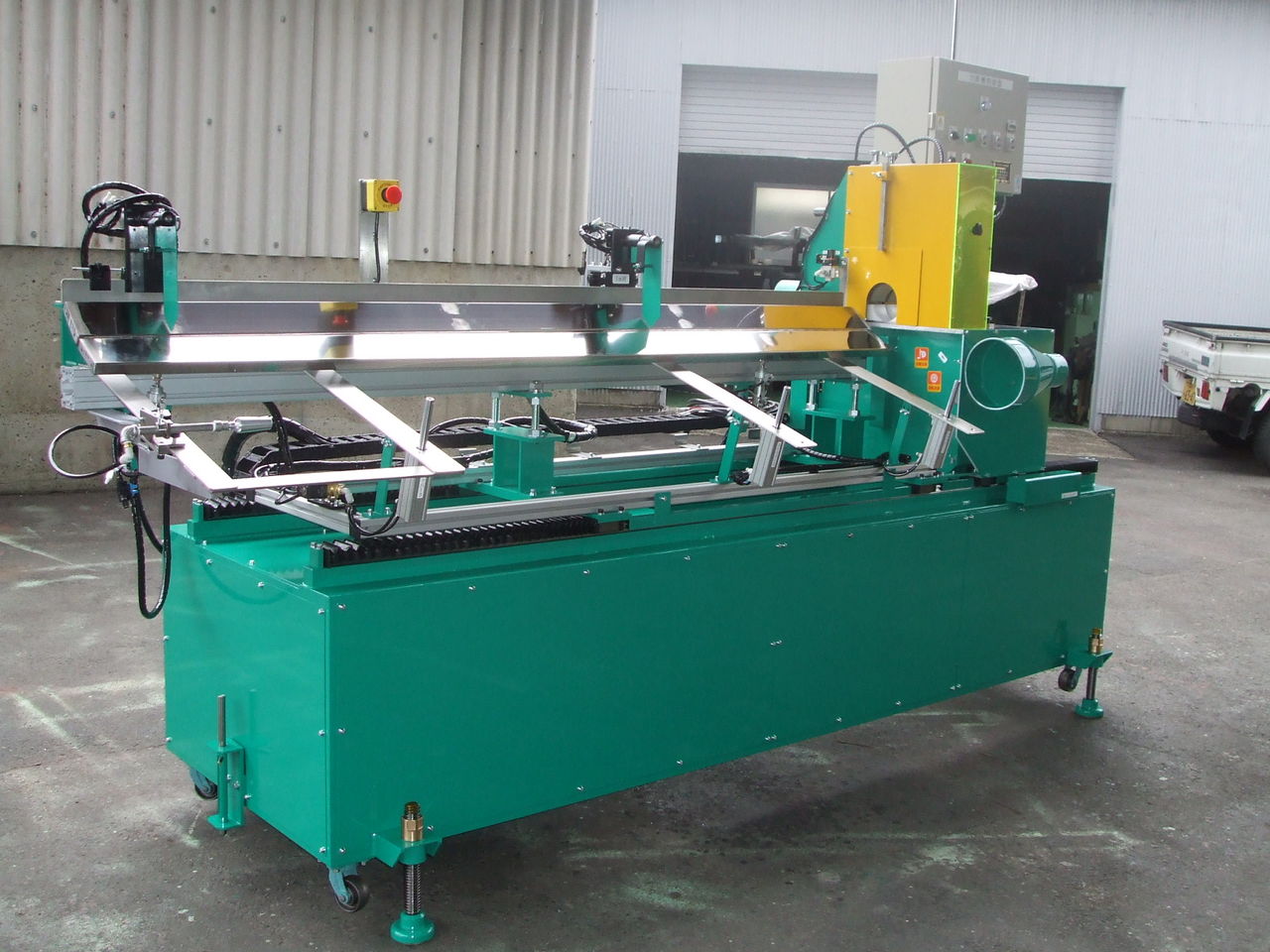

丸パイプ用自動切断機

カテゴリ:

切断寸法 最大φ150
切断長さ 最大 4m
製品スピード 最大5m/分
使用ノコ刃 チップソーφ505x2.4x200
ノコモーター 0.75kw インバーター制御
テーブル移動はエアーシリンダーで行う

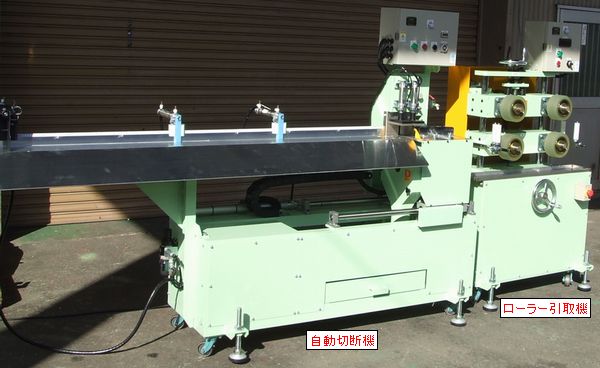

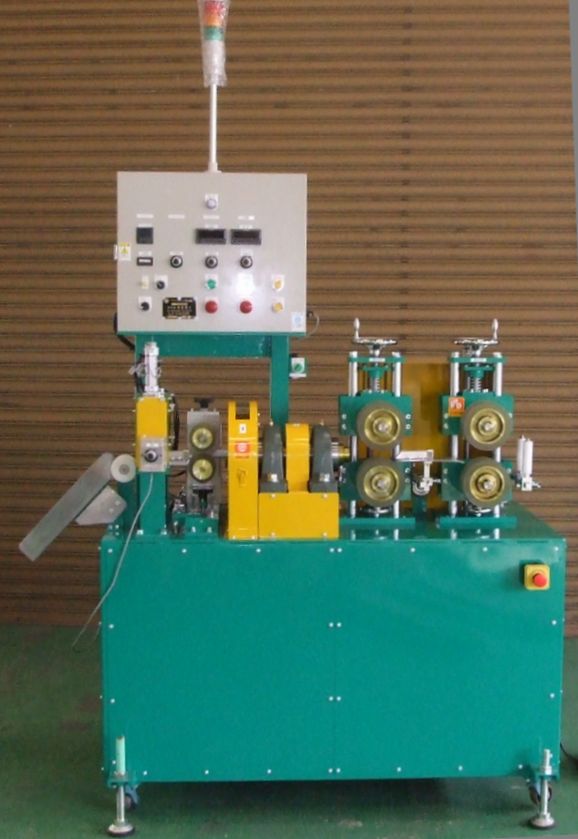

ローラー引取機&自動切断機

カテゴリ:

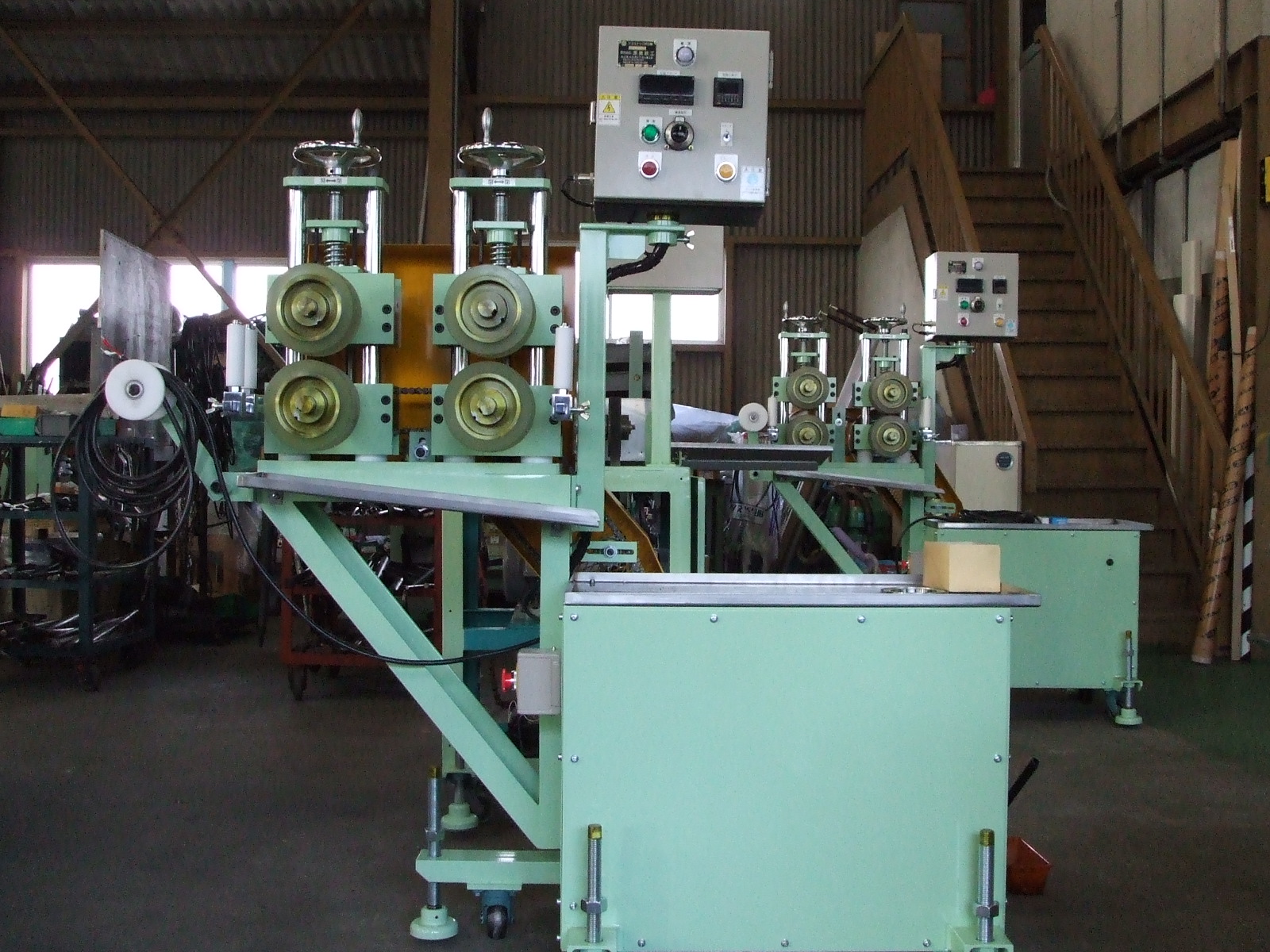

ローラー引取機と自動切断機ですローラー引取機 切断機

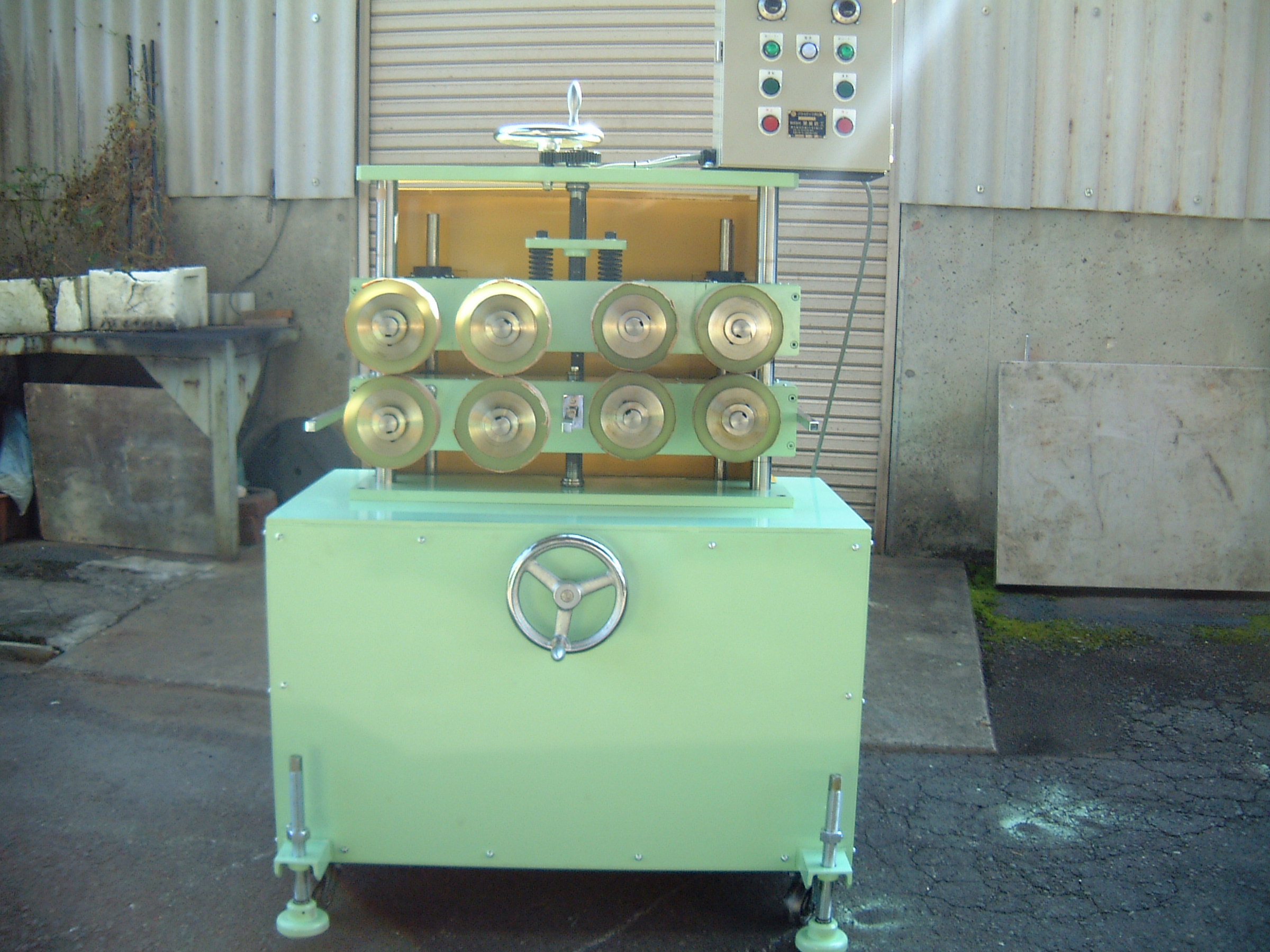

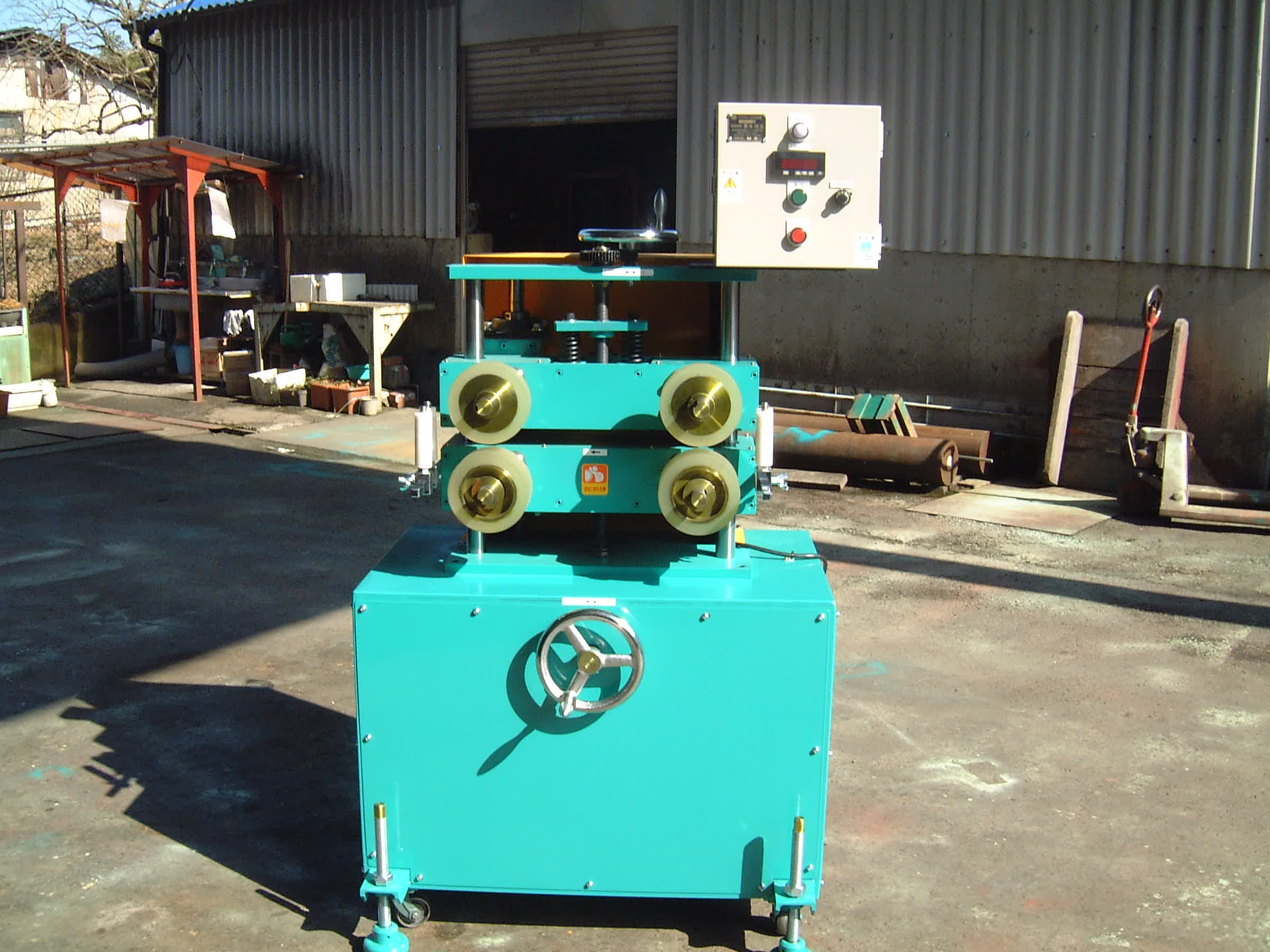

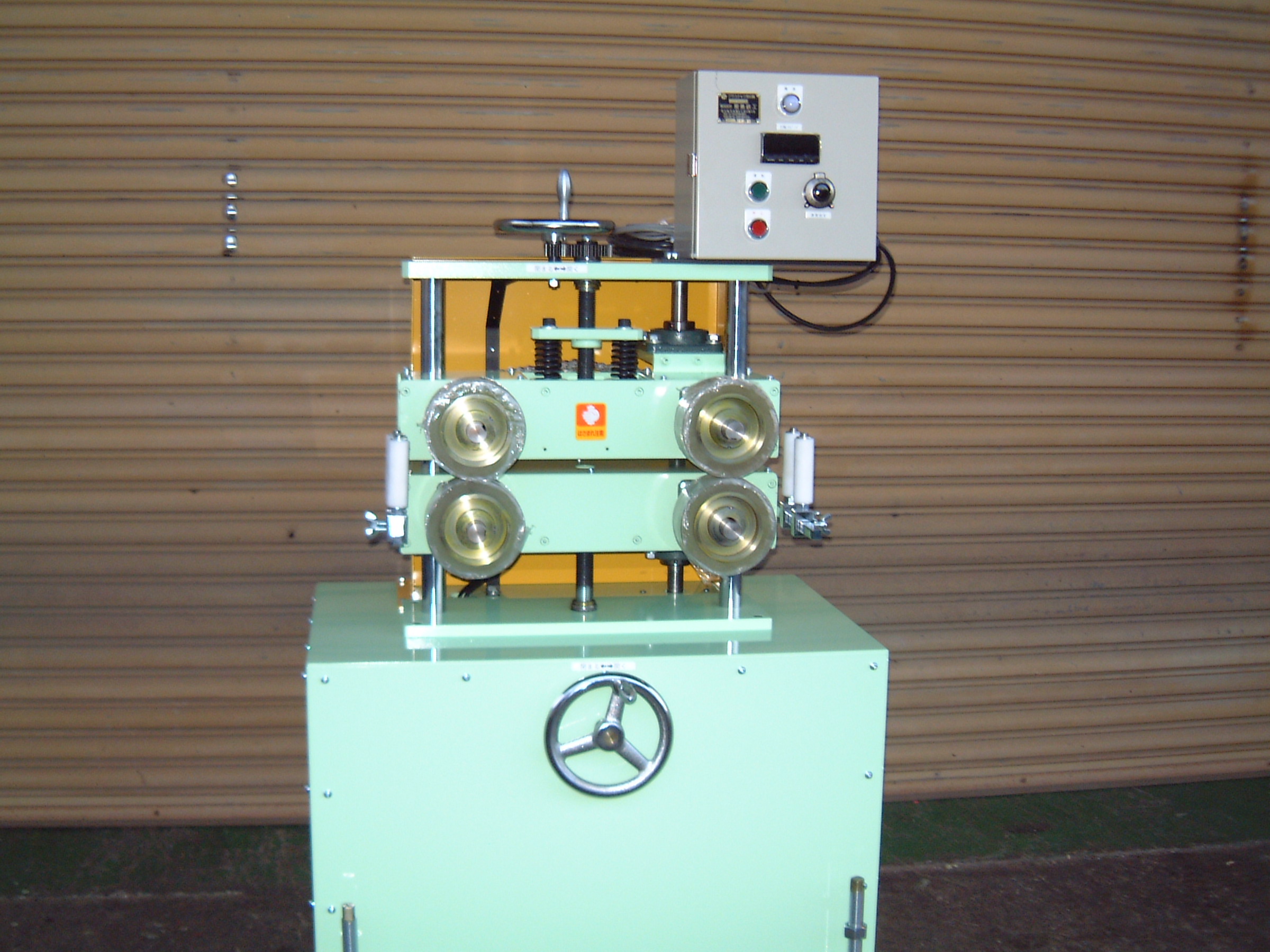

ローラー引取機
モーター 0.75KW インバーター
ローラー径 φ150
上下駆動

自動切断機
丸のこモーター 0.4KW
丸のこ チップソーφ255X1.4X140
テーブル移動はエアーシリンダー

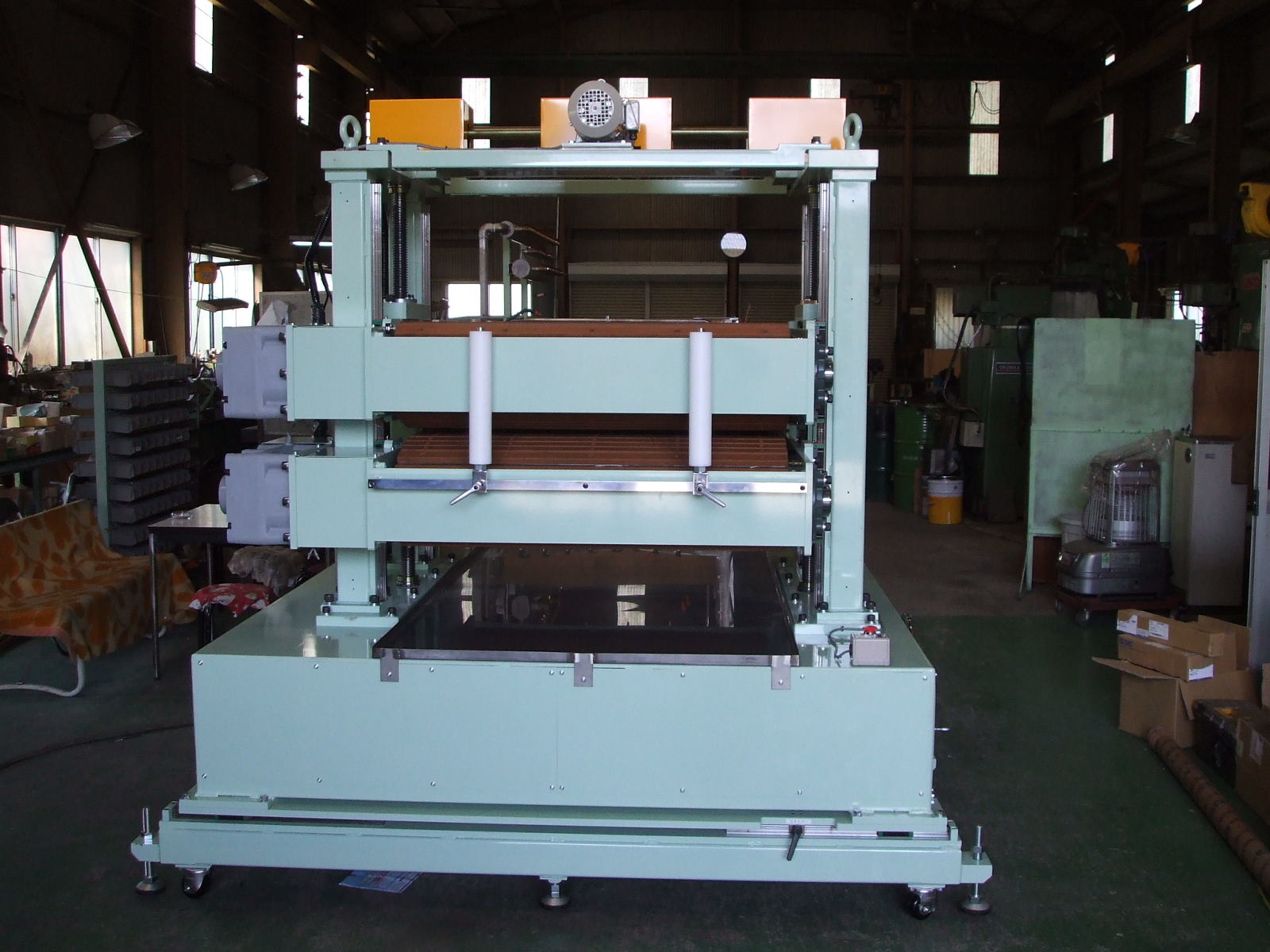

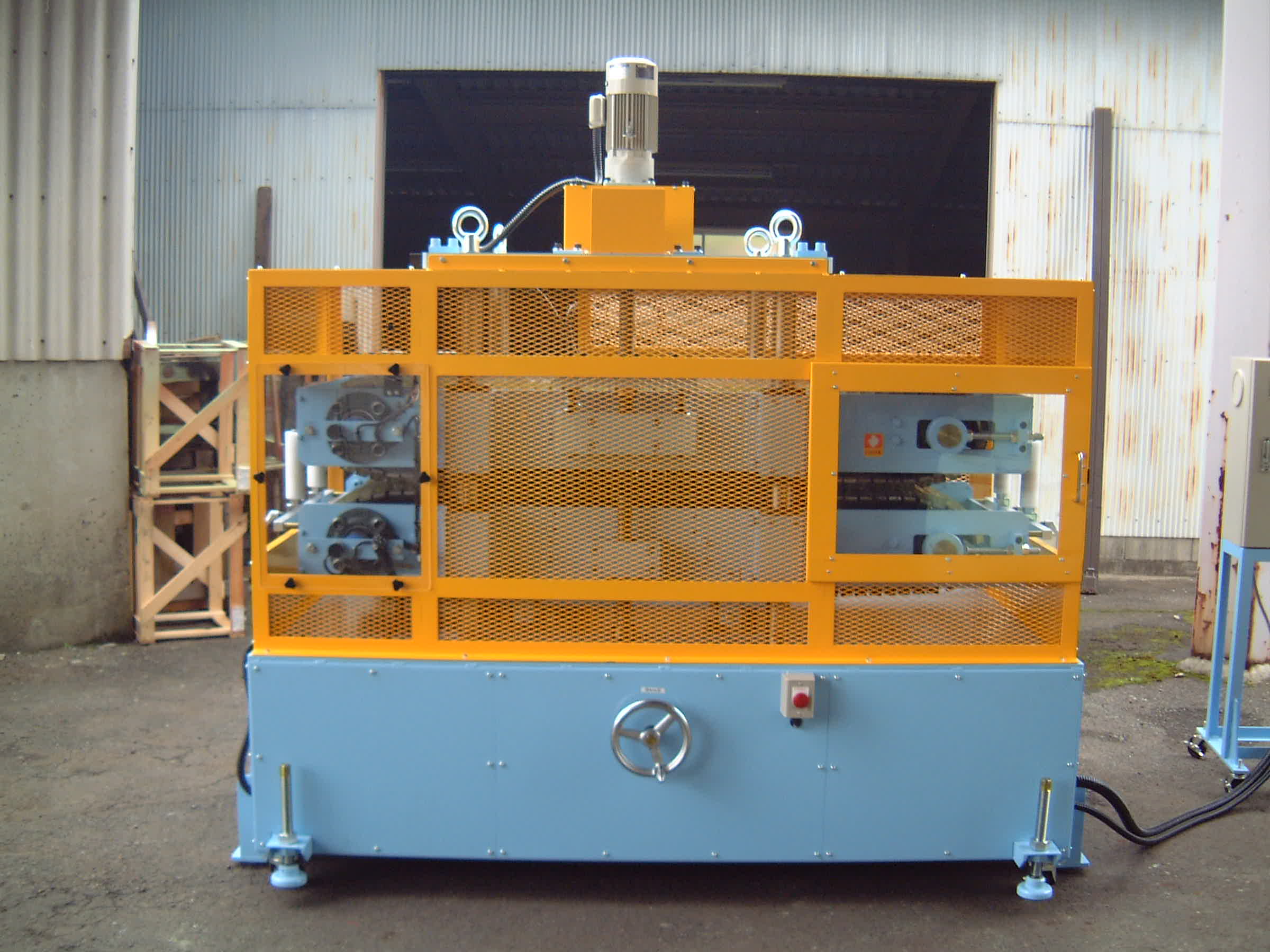

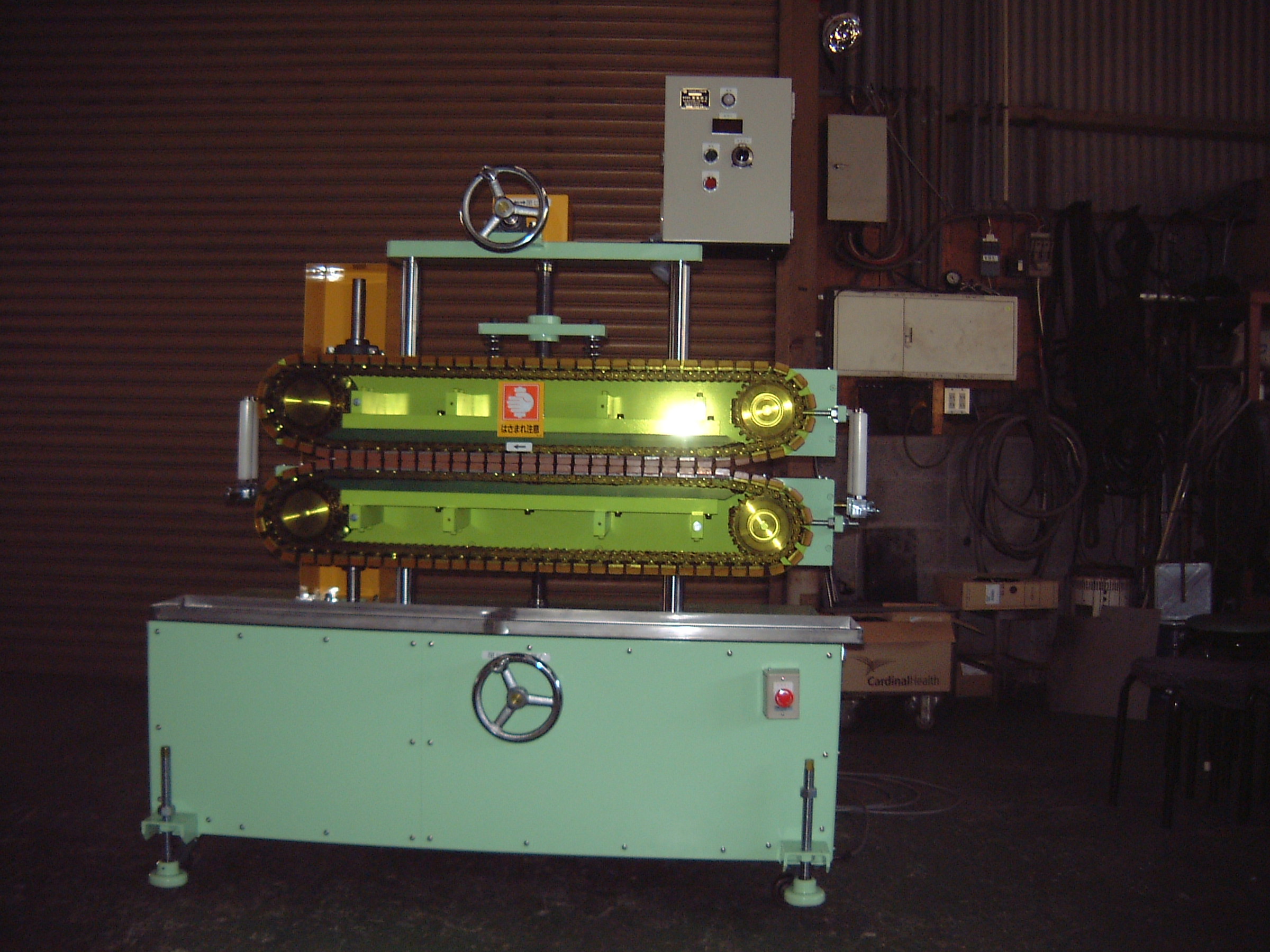

大型キャタビラ式引取機

カテゴリ:
大型キャタビラ式引取機

キャタビラ幅 :600mm
キャタビラ軸間長さ :1500mm
スピード :0.5〜5m/分
メインモーター :1.5kw減速機付きモーター 2台
         インバーター 2台
キャタビラ上下用モーター :0.75kw減速機付きモーター
キャタビラゴム :ウレタンゴム 硬度70°184個

  • このキャタビラ式引取機の外観図はこちら

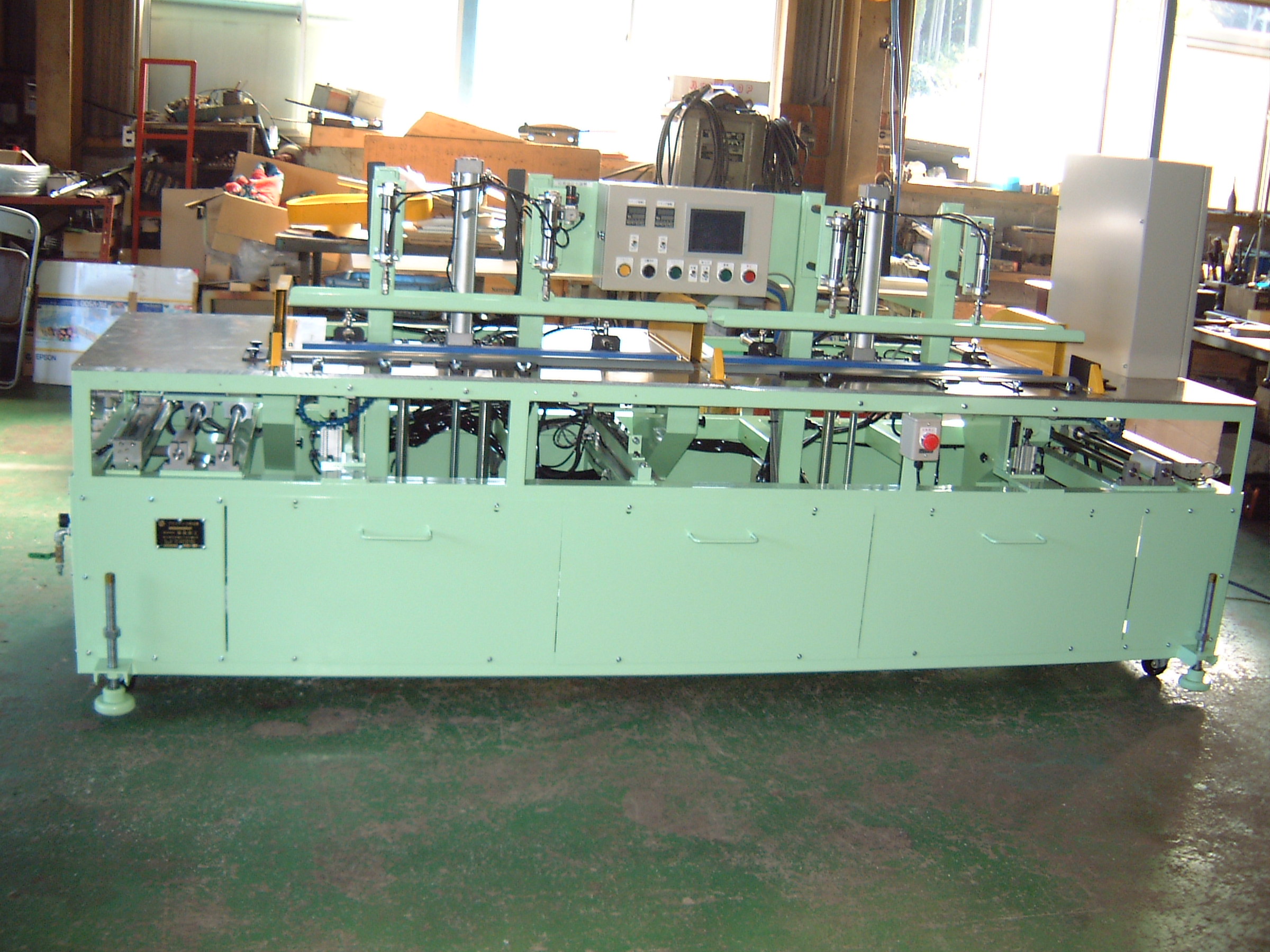

  • 穴あけ切断機

    カテゴリ:

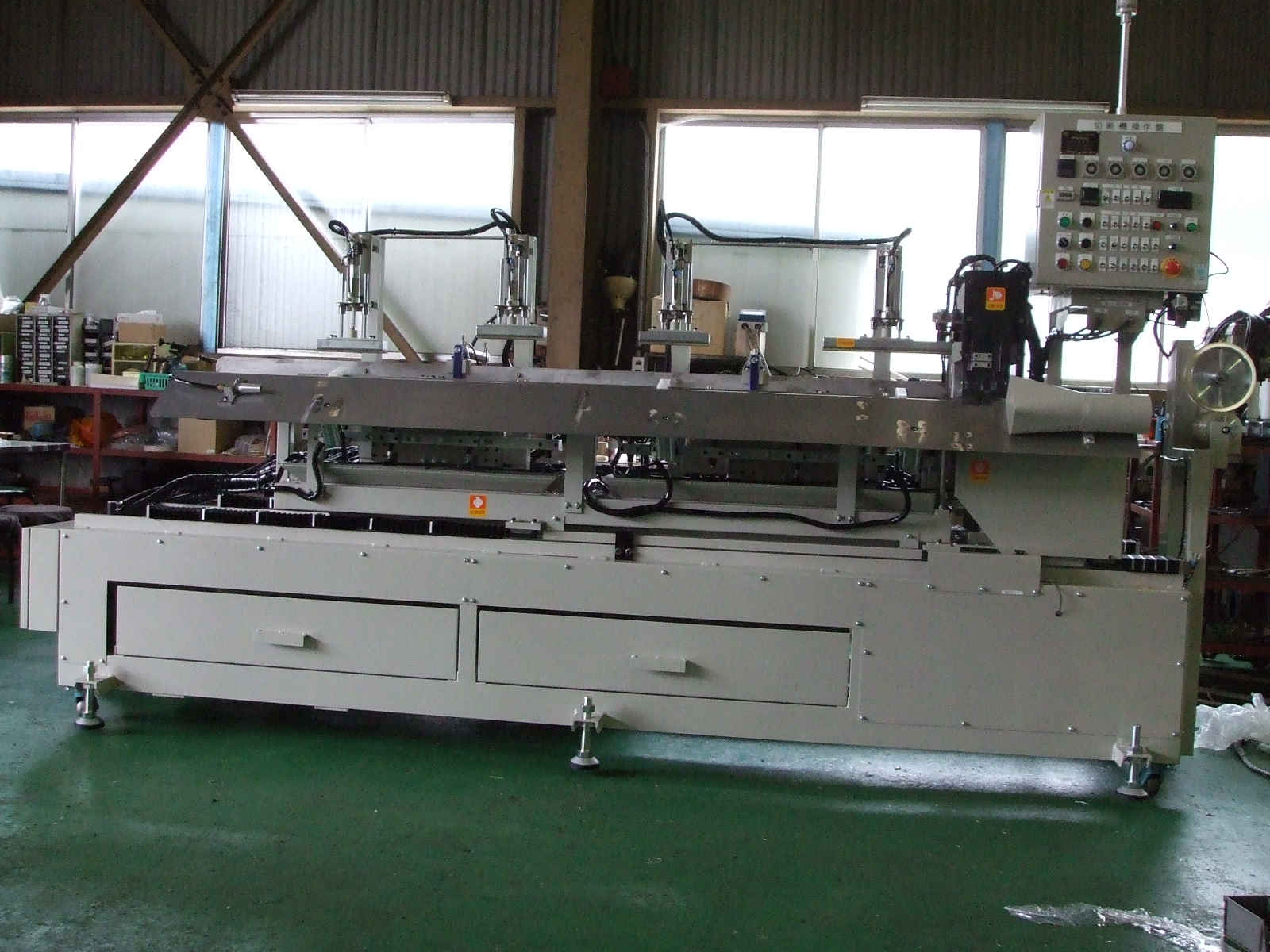

    21c998c7.JPG穴あけ 切断機
    穴は4キリ
    切断は2m 1m カット
    ロゴマークの刻印付き
    ワークをセットし スタートボタンを押すと すべて自動で動作
    各種設定は タッチパネルで行う

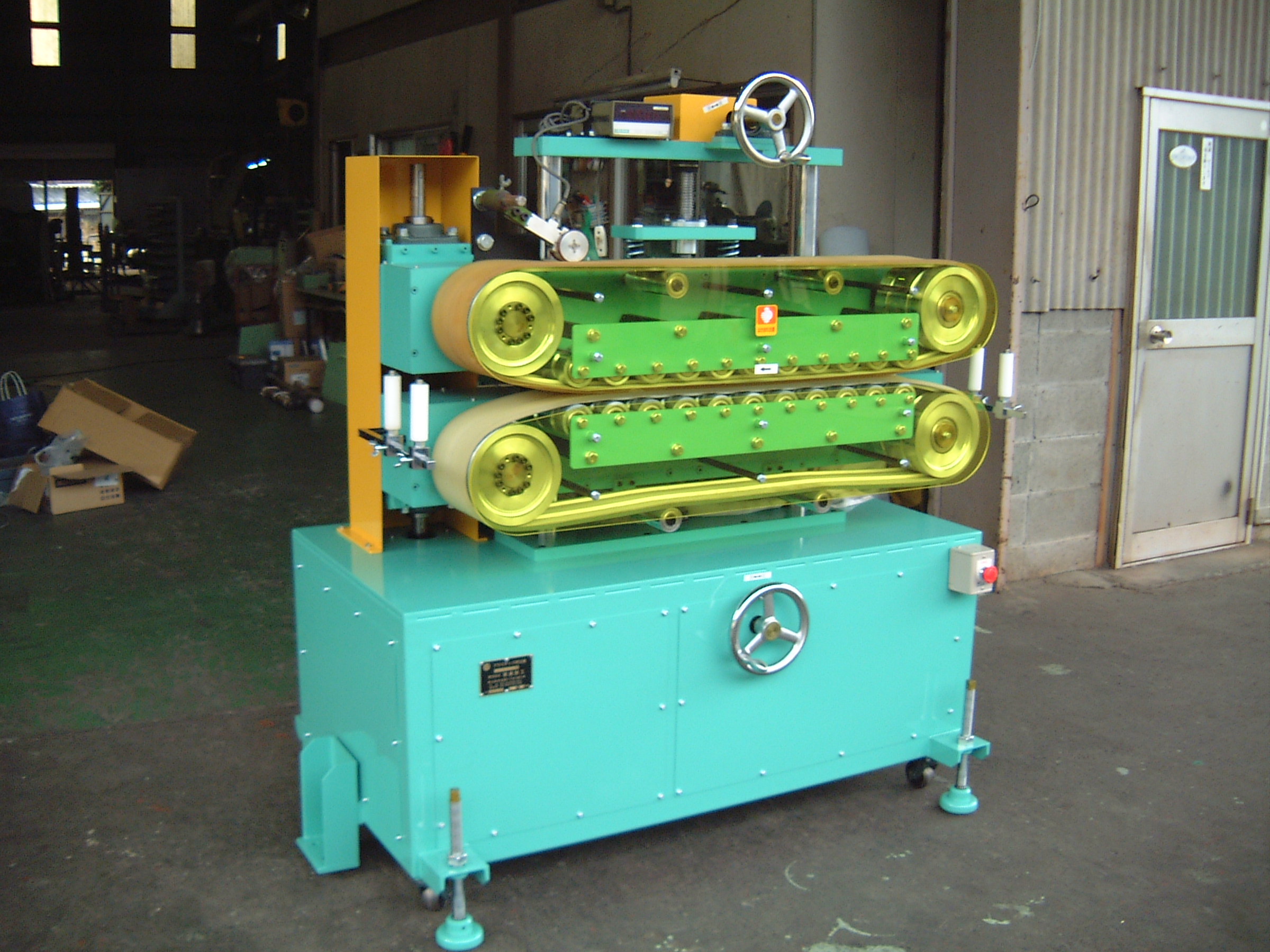

    平ベルト式引取機

    カテゴリ:
    7bf50dfa.JPGパイプ押出用の平ベルト式引取機
    平ベルトは バンドーのサンラインベルトにウレタンゴム(厚さ9mm)を焼付け
    駆動モーターは インバーター(安川電機)2.2kw
    スピード 1〜10m/分
    上下共駆動

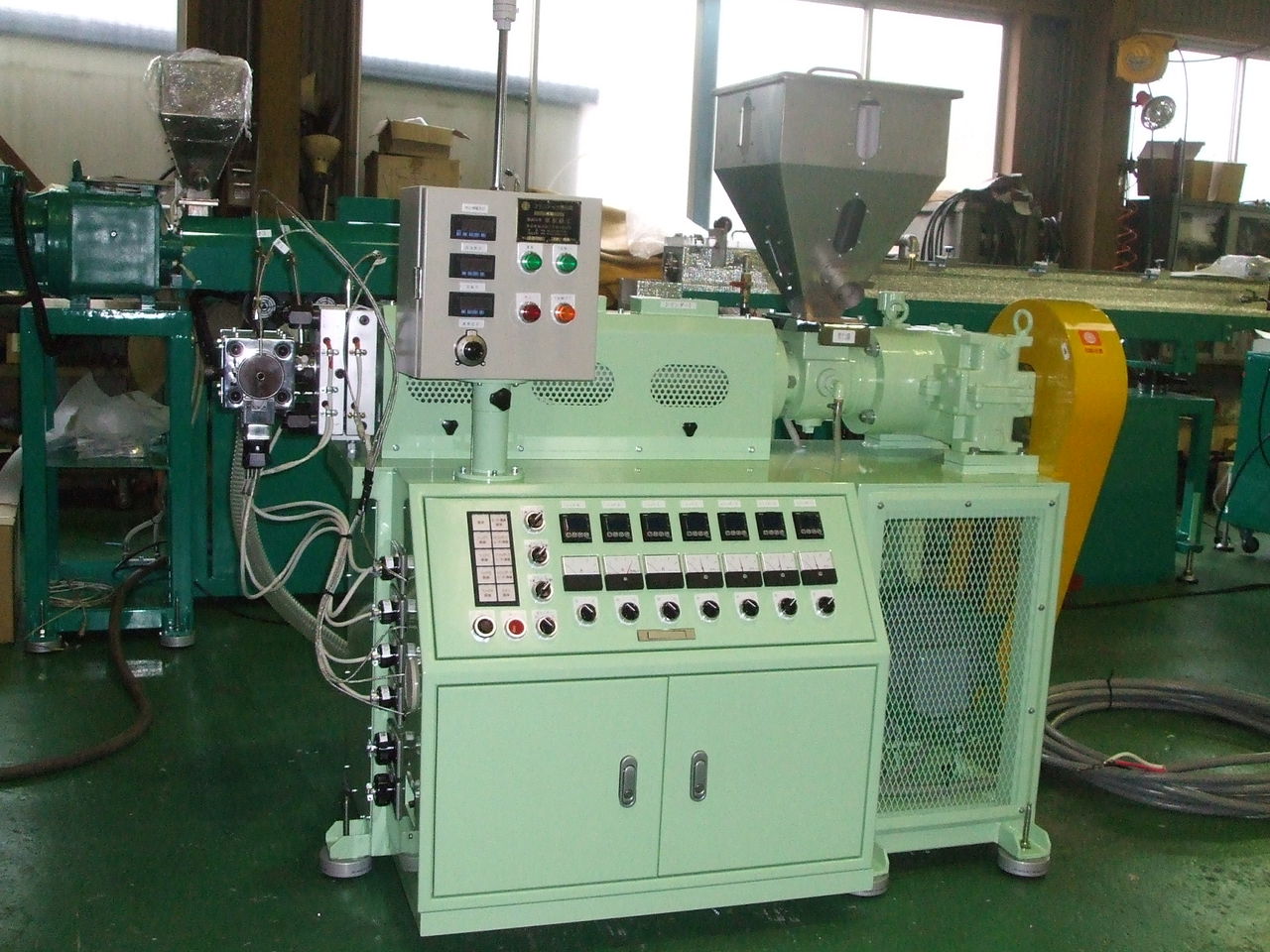

    30mm二色押出機

    カテゴリ:
    fe1392dc.JPG30mm二色押出機

    モーター 2.2kwPG付きインバーターモーター(ベクトル制御)
    インバーター 2.2kw G7
    スクリュー 30mm L/D24

    軟質チューブ巻取機

    カテゴリ:
    119fc9a5.jpg軟質チューブ巻取機
    チューブ寸法 径6x7〜32x34まで
    巻きドラム寸法 内径350mm 外径800mm 幅170mm
    巻きスピード 10〜100m/分
    巻き取モーター 0.2kw インバーターモーター
    トラバースモーター 0.1kw インバーターモーター
    チューブ径寸法を設定するだけで 自動にトラバース制御を行う
    巻きドラムは パラソル式でワンタッチで開閉できます。
    後端検出センサー付
    ポテンションメーターにより巻き速度自動制御

    チューブ巻取り機について詳しくはこちら

    電線製造用ベルト引取機

    カテゴリ:

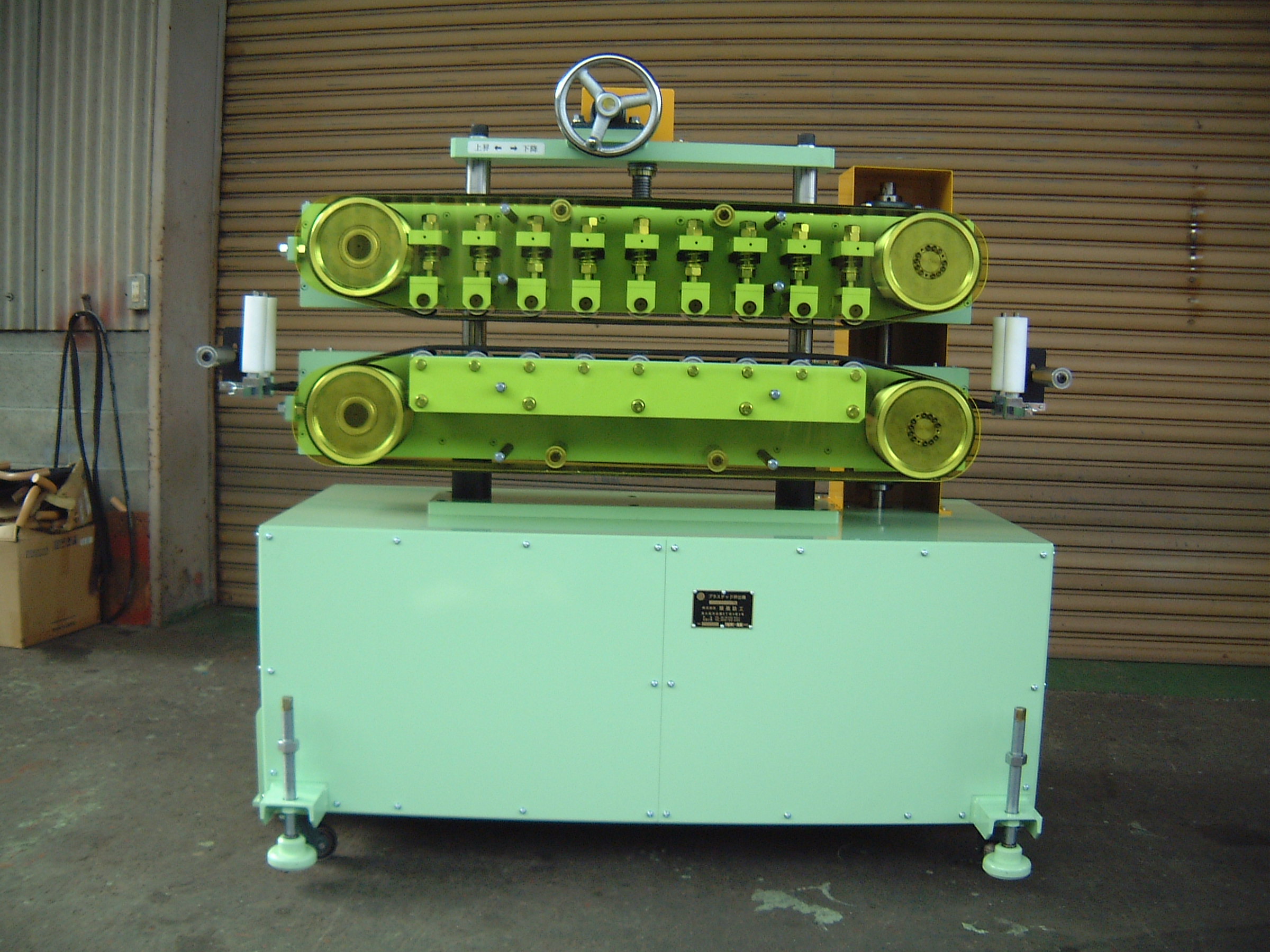

    94b1c420.jpg電線製造ライン用ベルト引取機です。
    電線の太さ 直径10mm〜40mm位まで対応
    スピード 4〜60m/分まで インバータ制御
    ベルト幅は120mm 軸間距離は1100mm
    モーター2.2kwインバーターモーター

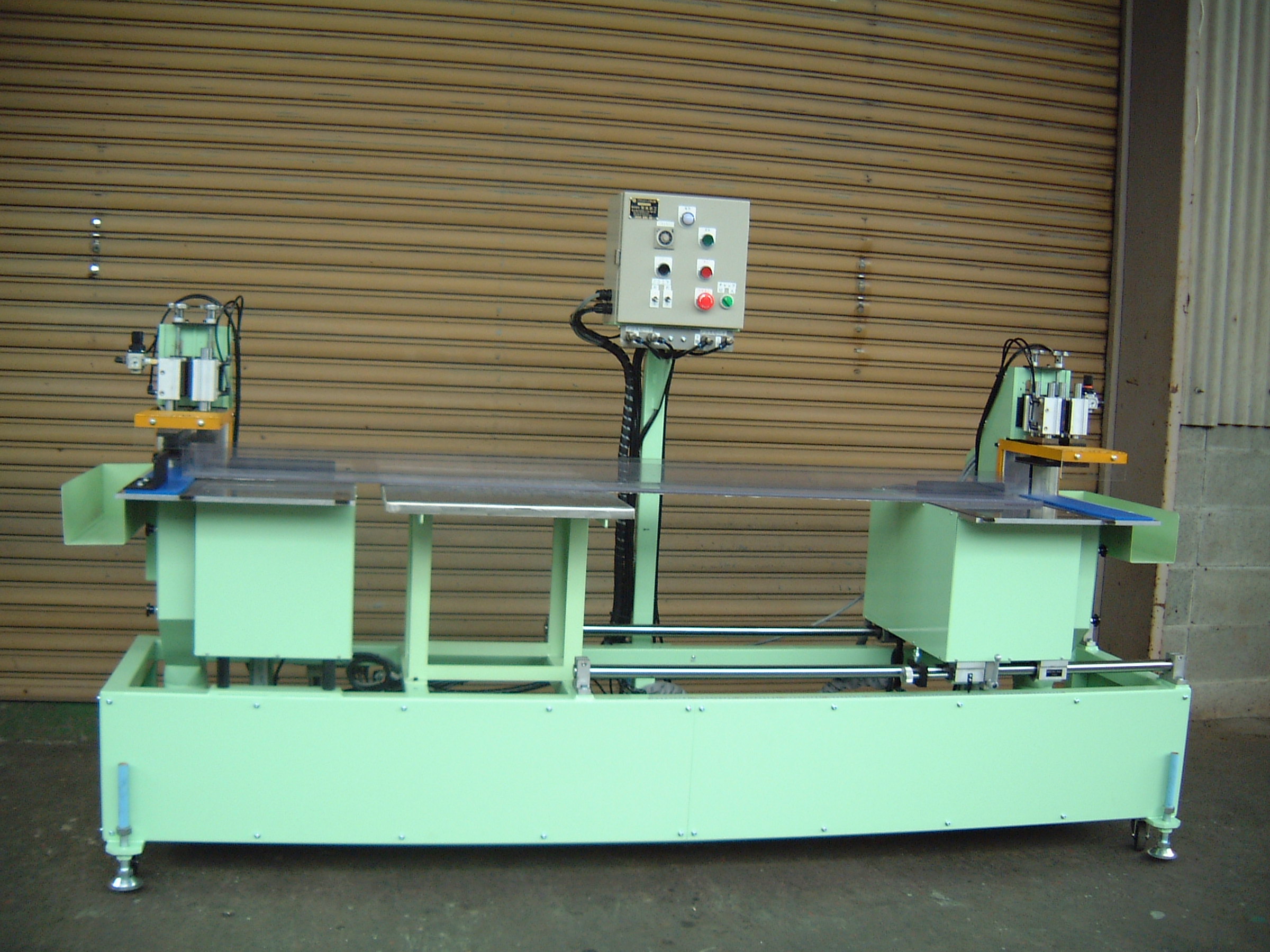

    両端カット機

    カテゴリ:
    7c2e8b20.jpg押出品で時間の経過に伴い 収縮により 寸法がばらつくため
    完全に冷えてから 両端の耳を同時にカットして 寸法を一定にします。
    刃物はチップソー355x1.5x200p
    のこモーターは 0.75kw 2台
    製品のチャックはエアーシリンダー
    のこ上下は エアーシリンダー
    1400〜2200mmまでカットできます。

    巻き取り装置

    カテゴリ:
    202257f5.jpg電線製造ライン 軟質チューブラインの2連式巻取り装置
    インバーター制御 ポテンションによる 巻きスピード制御
    トラバース付き

    冷却装置

    カテゴリ:

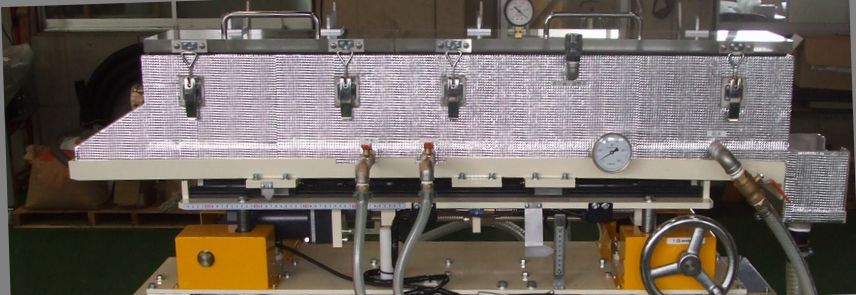

    7973c21c.jpg押出ラインの冷却水槽です。
    押出製品に最適な 内容量、長さ のものを製作します。
    真空ポンプも御用意しています。

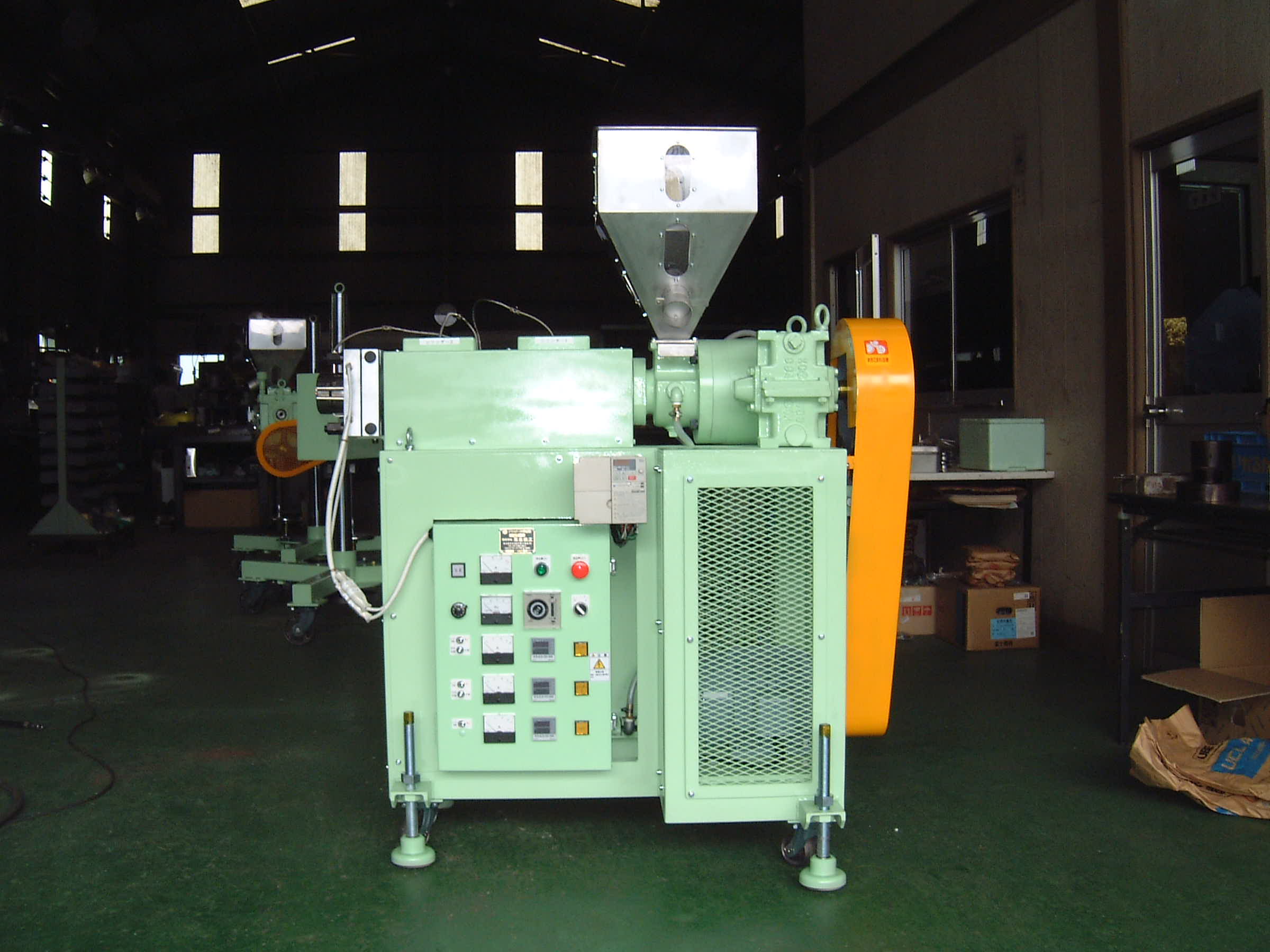

    40mm押出機

    カテゴリ:

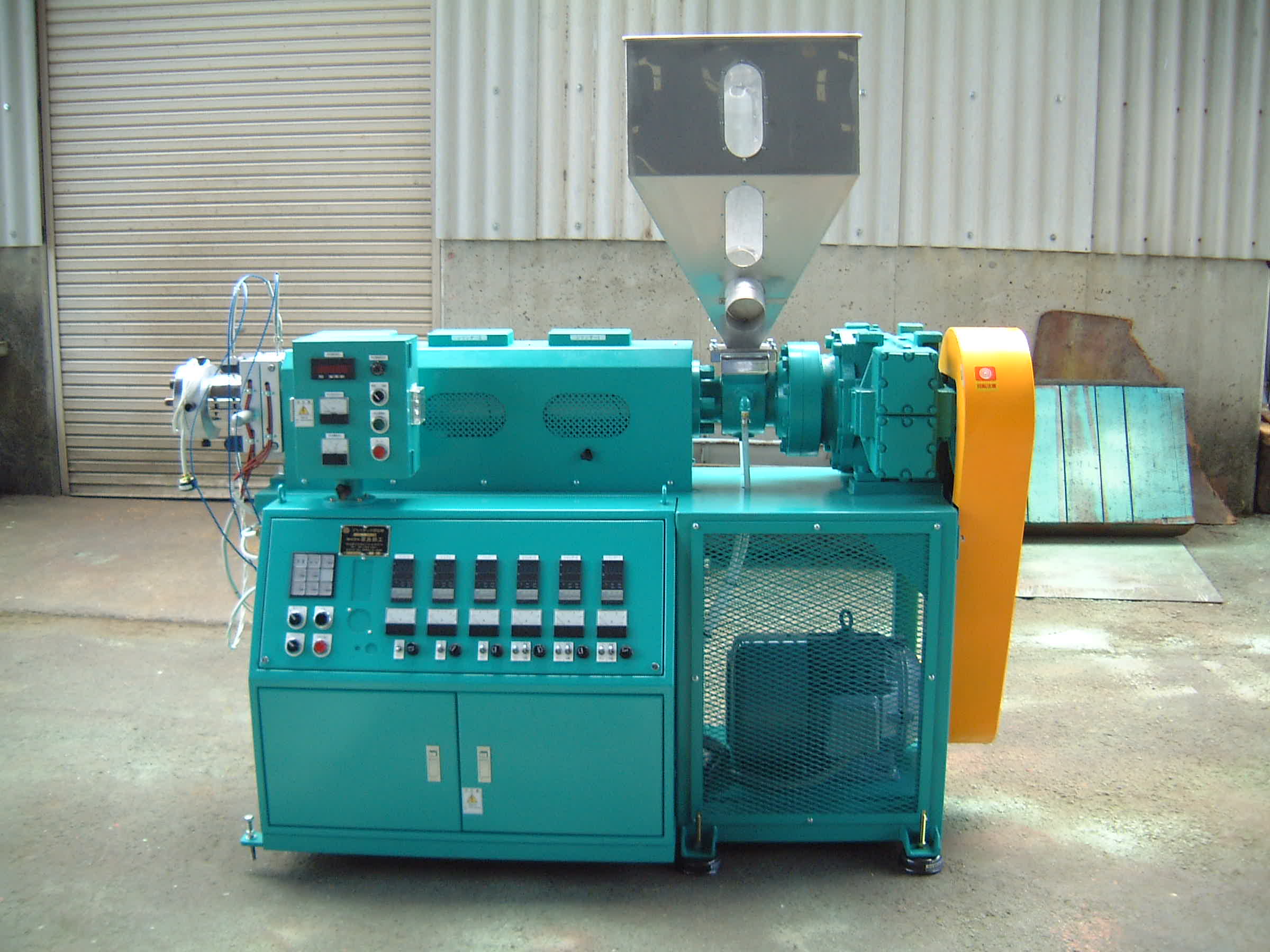

    b624db5c.jpg本機は、ヘリカル減速機を採用。
    制御盤は本体の側面に取り付いているので 操作が容易でコンパクトになっています。
    PE PP PS等各樹脂に対応います。

    2色押出機

    カテゴリ:

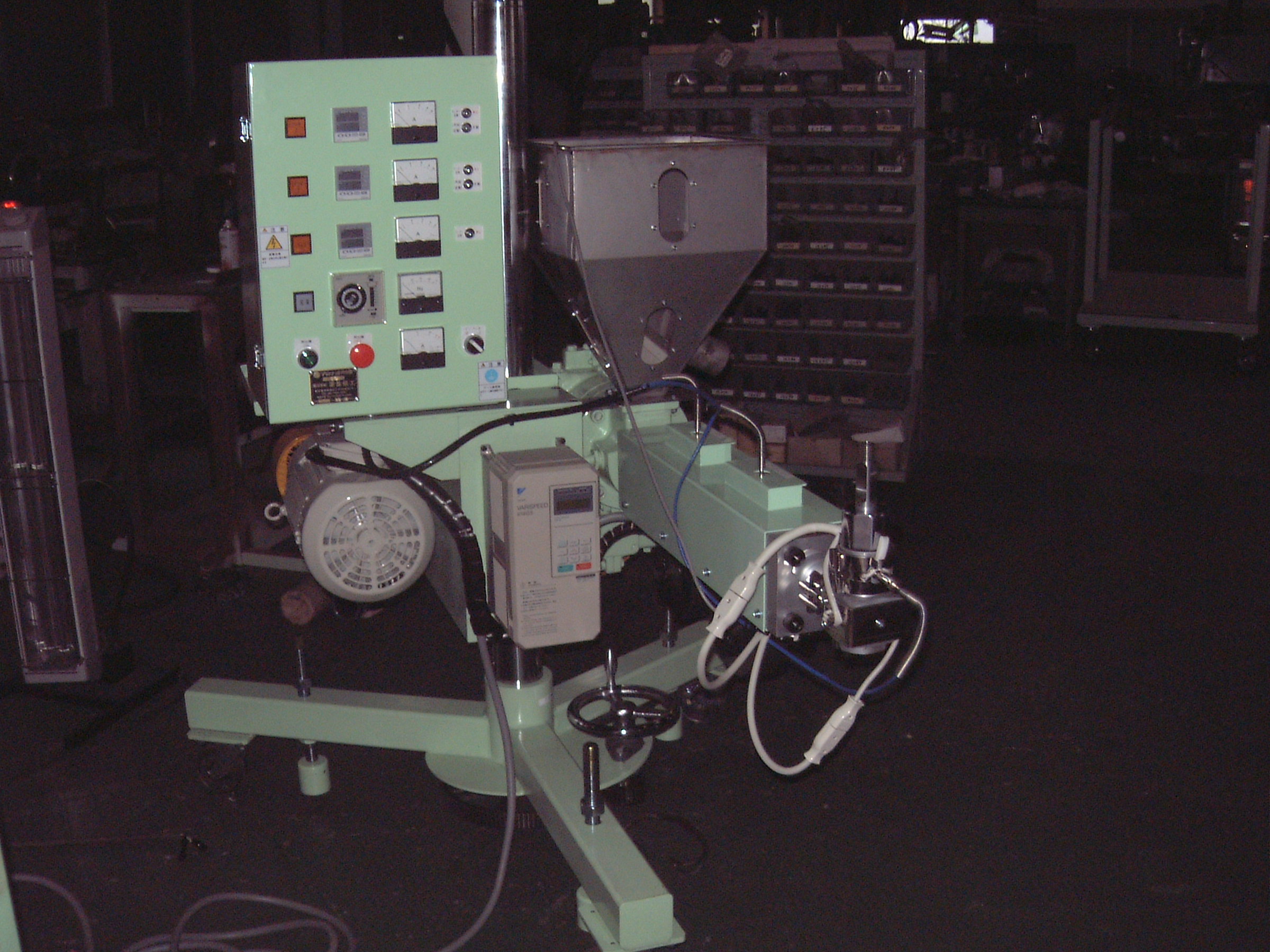

    ad315c84.jpg異形樹脂、混合品の押出し成形が可能。
    堅型移動式で移動が容易です。制御盤は、本機との一体型のためスペースを取りません。
    ヘッドを取り替えることにより単色成形が可能です。
    30mm〜50mmまで製作します。
  • この40mm2色機の外観図はこちら

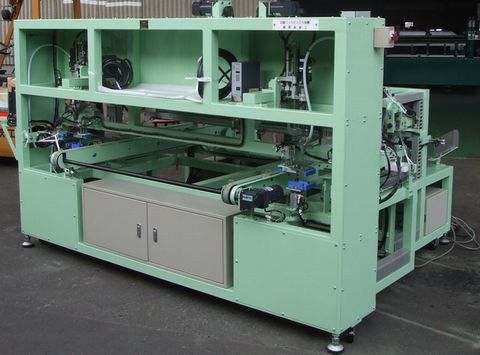

  • 自動テープ貼り機

    カテゴリ:

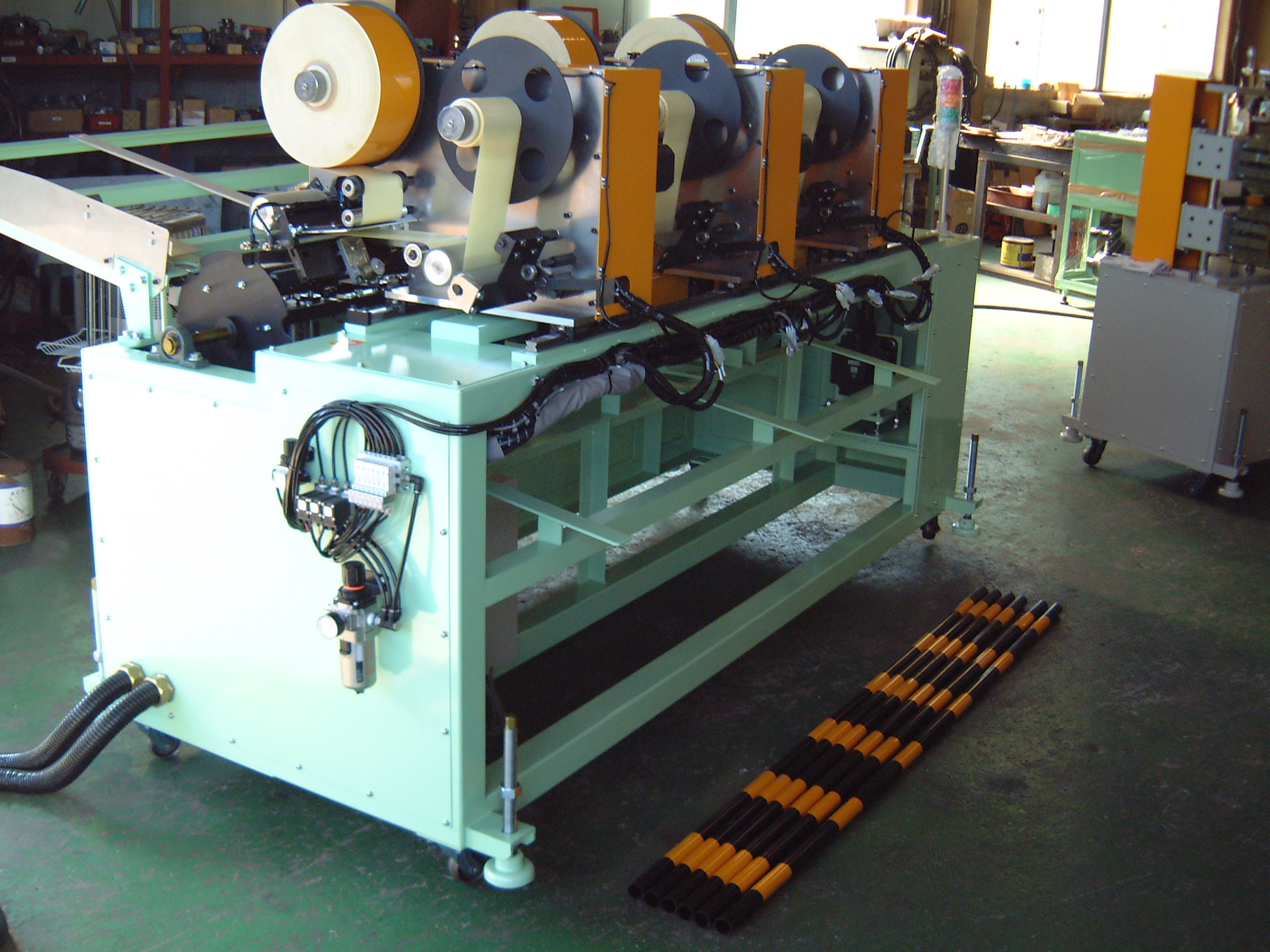

    プラスチックのパイプに反射テープを一定間隔に貼っていく自動機です。
    パイプ長さは 500?2000まで パイプ径は 直径30?50mmまで 反射テープ幅は 130?220mmまでです。
    反射テープは パイプ径に応じて台紙から剥がし粘着部を自動に定寸カットします。テープの台紙は自動に巻取りをします。
    テープの貼る間隔やテープの貼る枚数も自由に設定できます。
    テープの貼ったときのオーバーラップの長さも自由に設定可能です。
    反射テープのカッターは 反射テープにガラスビーズが入っているため 特殊な刃物を使用しています。
    テープ貼りを終えた後 別工程で パイプの面取りを行っています。
    詳しくはこちらをご覧ください
    テープ貼り機
