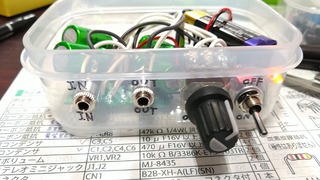

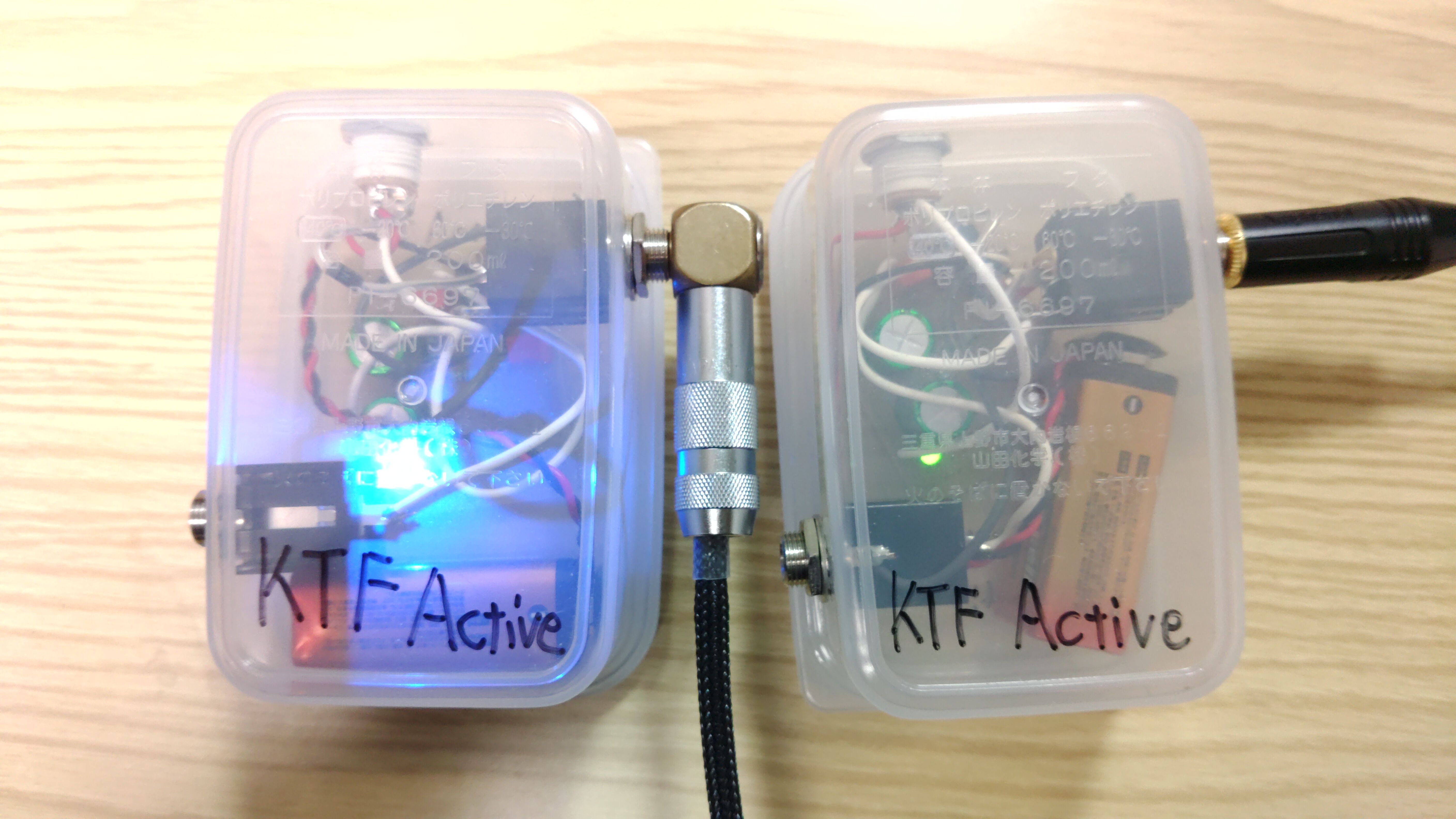

今回は、オーディオ系のネタということで、ヘッドホンアンプを作って、無理やりタッパーに詰め込んでみた。190mlのタッパーなのでかなりパンパンに詰め込まれた感じだ(笑)。
昔々にブレッドボードで作ったことがあるのだが、それがいつの間にかずっと使わないうちに調子が悪くなり、機会があればと思い、今回作ってみた。
最近、タイトルが某動画サイトのタイトルっぽくなっているのはご容赦願いたい(笑)。
設計のもとになっているのは秋月電子のヘッドホンアンプキット。たったこの値段で組み立てるだけでヘッドホンアンプができてしまうというもの。まあ、このまま作ってもつまらない。ので、これをもとに改造。
楽なのは、基板がPTP（Point to Point）でなく、すでに回路パターンができているので、パーツを差し込んではんだ付けすればいいだけ！というところ。
しかし、このままではつまらないので、パーツの定数を変え、パーツそのものをチョイスしなおして作成に。

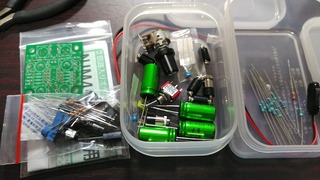

で、上記写真が集めたパーツたち。もちろんキットの中にパーツはすべて入っているし、基板だけ買うという手もあったが、一応キットで購入。基板以外ほぼ使っていないが(笑)。
まず、抵抗値を変更。オペアンプを変えても発振しないように増幅率を操作。R5・R7の抵抗値を4.7kΩに。抵抗器そのものをカーボンから金属皮膜抵抗に。誤差１％のもの。LRで出力するオーディオなのでこだわってみた。
コンデンサーもそのままではなく、MUSEの両極性のものに変更。このコンデンサーは音が良く、歪みも少ないので個人的に結構好きでよく使っているのだが、サイズが大きいのが難点。10μFのコンデンサーも電解コンデンサーではなく、セラミックコンデンサーに変更。音質的になるべく電解コンデンサーを避けたかったので。
電源は９V電池を使用。また、オンオフスイッチと、オンにするとLEDが光るように増設。
ケースに入れることを想定して、イン・アウトのステレオジャックを基板取り付けタイプから、パネル取り付けタイプに変更。また、音量調節の半固定抵抗を、２連ポット（10kΩAカーブ）に変更し、音量調節を可能に。
オペアンプはデフォルトのNJM4580DDではなく、色々試してみるつもり。
つまり、キットの中で使ったのは、基板とオペアンプソケットだけだ(笑)。

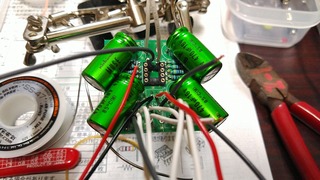

で、基板を作ってみたら、すでにキツキツになった(笑)。
やっぱりMUSEコンデンサーが大きい(笑)。折り曲げて、横にして、無理やり入れた感じ。キットをそのまま組み立ててれば、配線は一切無い（正確に言うと電源の配線はある）のだが、今回はケースに入れることを想定しているので、配線がたくさん(笑)。ちなみに配線材はすべてオヤイデです。ハンダもオヤイデにしました。

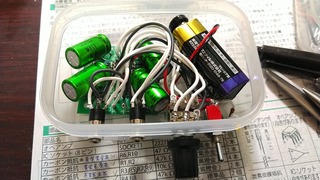

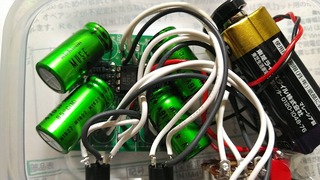

で、タッパーを加工し、配線もすべてつなげて、すべてを中に入れるとこうなった。
パンパンだ(笑)。オペアンプを交換しやすいように若干配線を長めにしたので、よりパンパンだ。が、ちょうどいいかもしれない。スカスカだと各パーツたちもぐらついてしまうが、電池とかも特に固定しなくてもズレない動かない(笑)。
オペアンプはとりあえずMUSES8820をチョイス。まあ、日本のメーカーならオーディオ用王道のチョイスでしょう。良い音鳴らしてくれるはず。

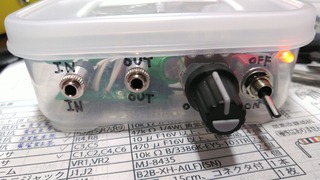

そしてフタもしまる！電源も入る！LEDも光る！
音は鳴るか！？否か！？
鳴った！
よかった、よかった。一発で音が出ました。下手すると、ヘッドホンとかイヤホンを壊してしまうからね。しかしどうやら大丈夫なようだ。まあ、基板がキットのものを使っているからね(笑)。

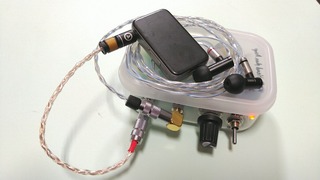

とりあえず、現状は最初の写真のセッティングが良い感じ。※以下の写真と同じ。

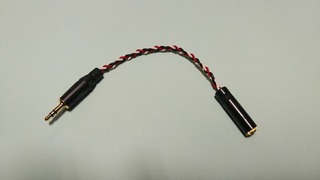

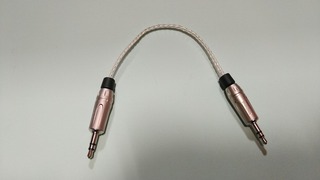

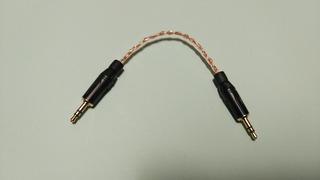

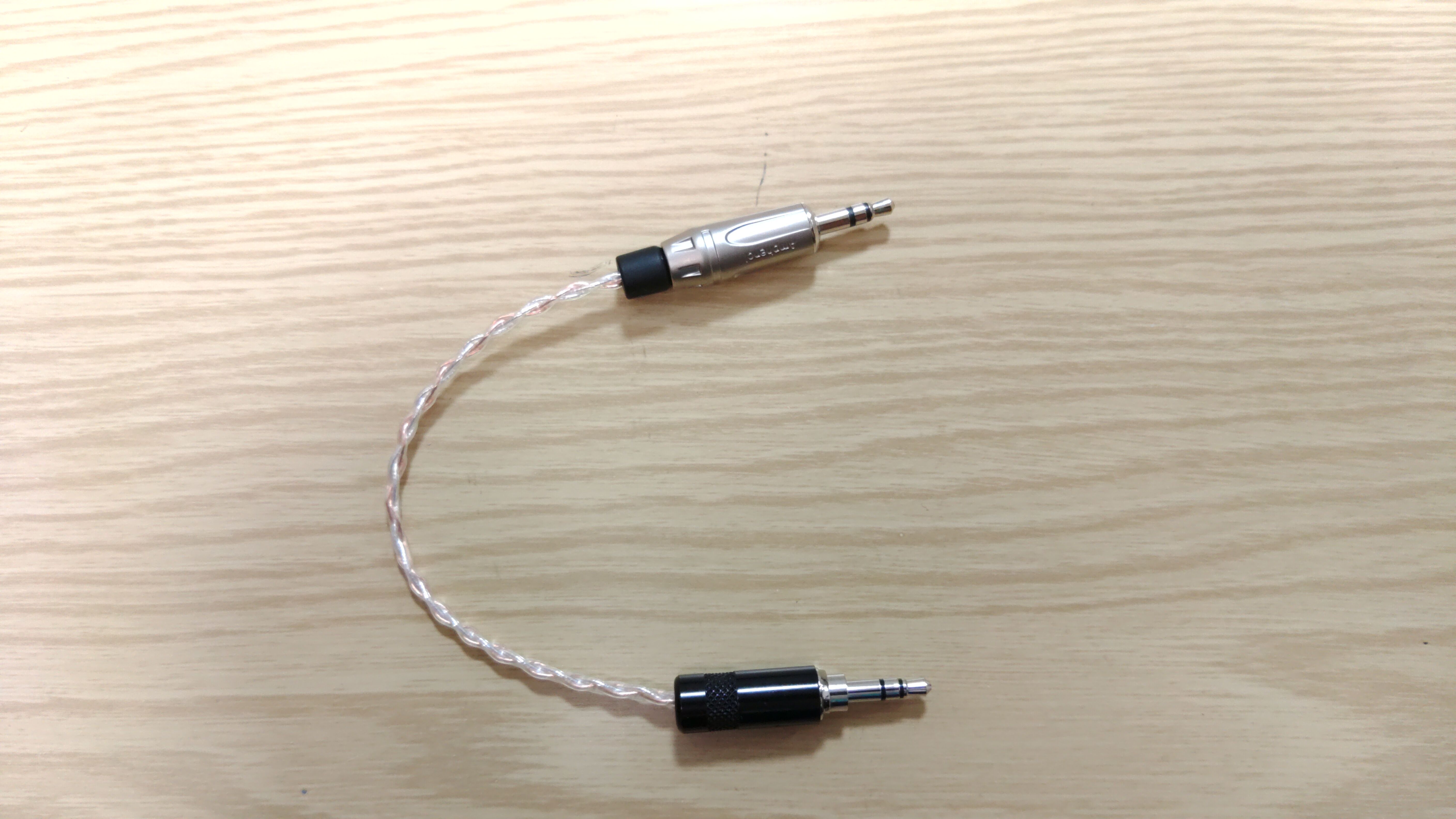

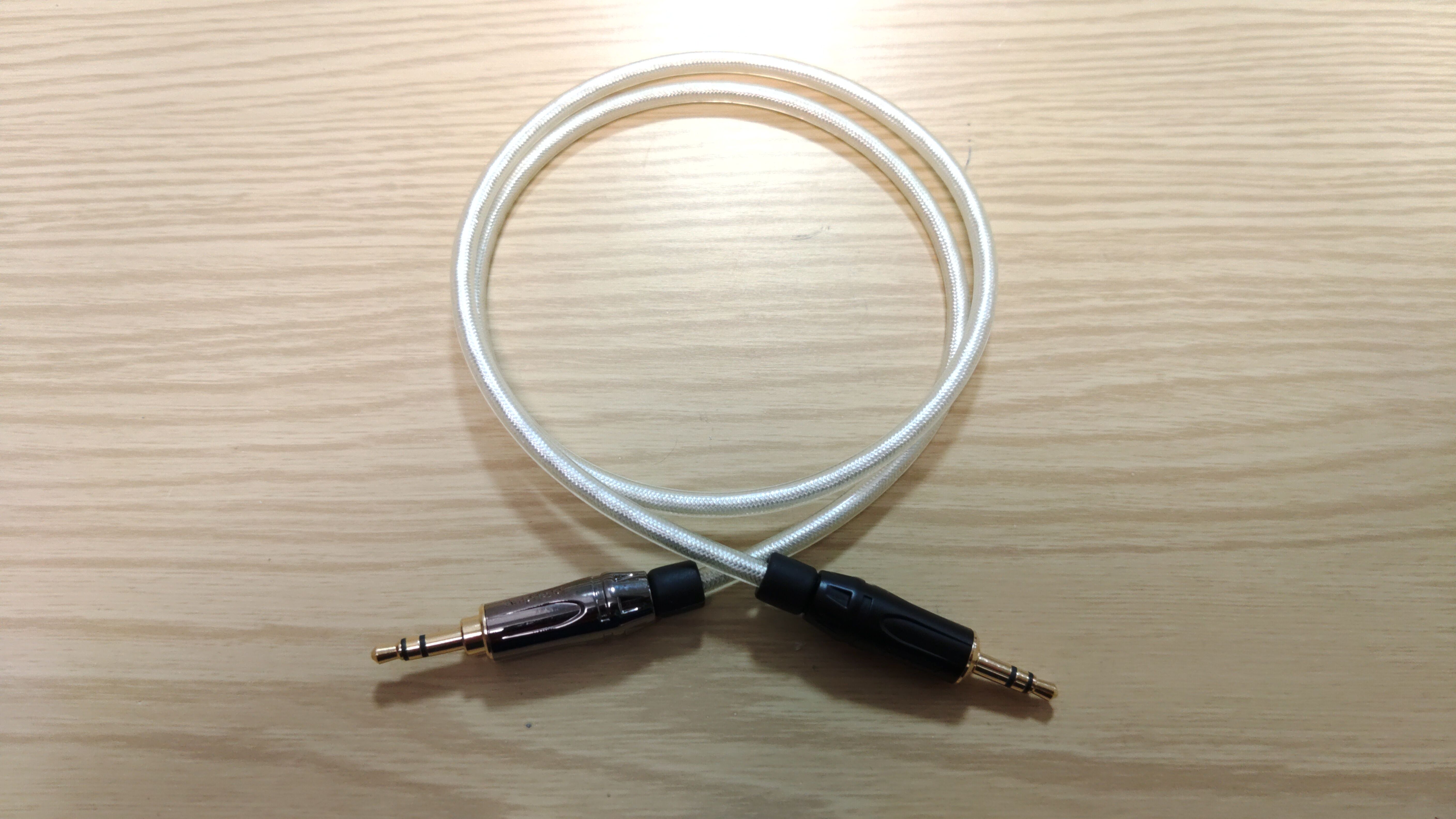

スマホからBluetoothでRADSONE Earstudio ES100、そこから自作ミニミニケーブル（VIABLUEプラグ・オヤイデ102SSCとオヤイデ純銀線ケーブル・オヤイデ金パラプラグ）を経由して今回のヘッドホンアンプ、そこから自作ケーブル（オヤイデ金プラグ・みじんこオーディオ銀メッキ線とみじんこオーディオ錫＋銅線ケーブル・オヤイデMMCX）をつないだfinal E4000。

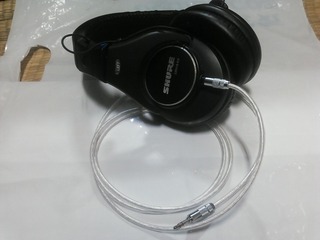

他にはSHURE SRH840のヘッドホンも相性がいい。Andromedaも悪くはないが、ちょっとギラギラしすぎかな。Andromedaはイヤホンだけで完成されている感じがする。E4000が完成されていないというわけではなく、E4000のイヤホンのポテンシャルが爆発する感じ。
回路が簡単なのでオペアンプのキャラクターもよく出る感じ。２回路入りオペアンプなら大抵のものが対応するはずだから色々試してみよう。そのうちレビューができれば。
現状のセッティングで、E4000で聞いた感じは、迫力が増して、分離感が良くなった感じ。パワーがでましたね。これが回路のおかげなのか、オペアンプのおかげなのかは、そのうち検証します(笑)。とにかく作ってみて面白いし、意味のあるものになりましたね。
