新々原田橋 (ケーソン刃口)その2

工場編からの続き (2016.11)
現在、現場までのアクセスは、新東名引佐JCT→三遠南信道→473号を北上するか、
新東名浜北ICから152号を北上する2種類となる。

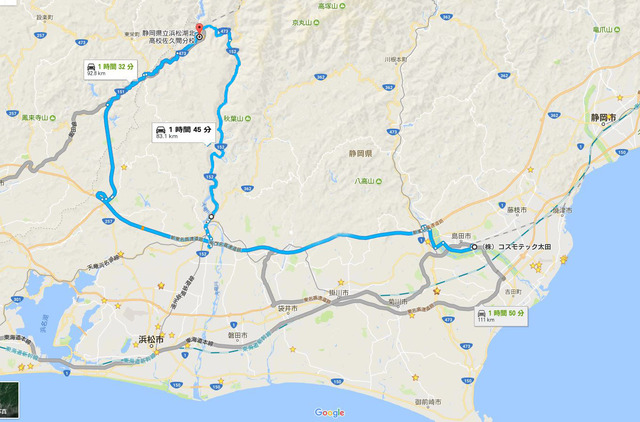

どっちも然して変わりなさそうだが、一応Googleナビで検索してみると、引佐経由の方が10分ほど早く着くという。 という訳で引佐から向かうことにした。
キャプチャ1
ちなみに下図の仮設潜水橋を渡れるのも引佐ルートである。 よく見ると橋が潜航中なのが分かる。
全体図

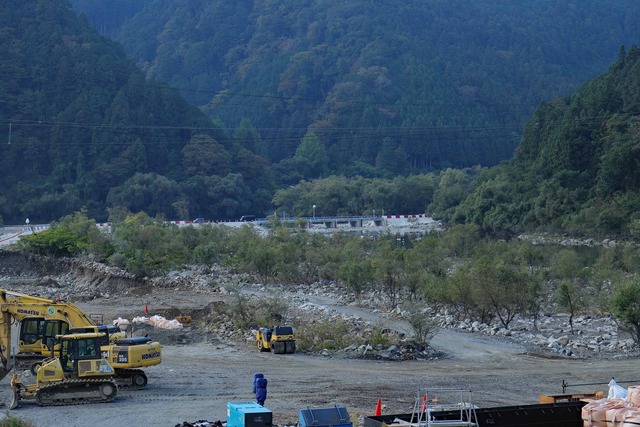

現場に到着

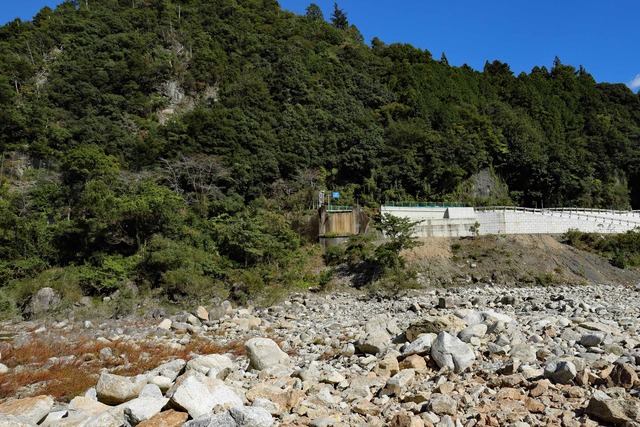

旧原田橋は撤去され、橋台だけが残っている。
9
今回はP2(左岸側)を据え付ける。
10

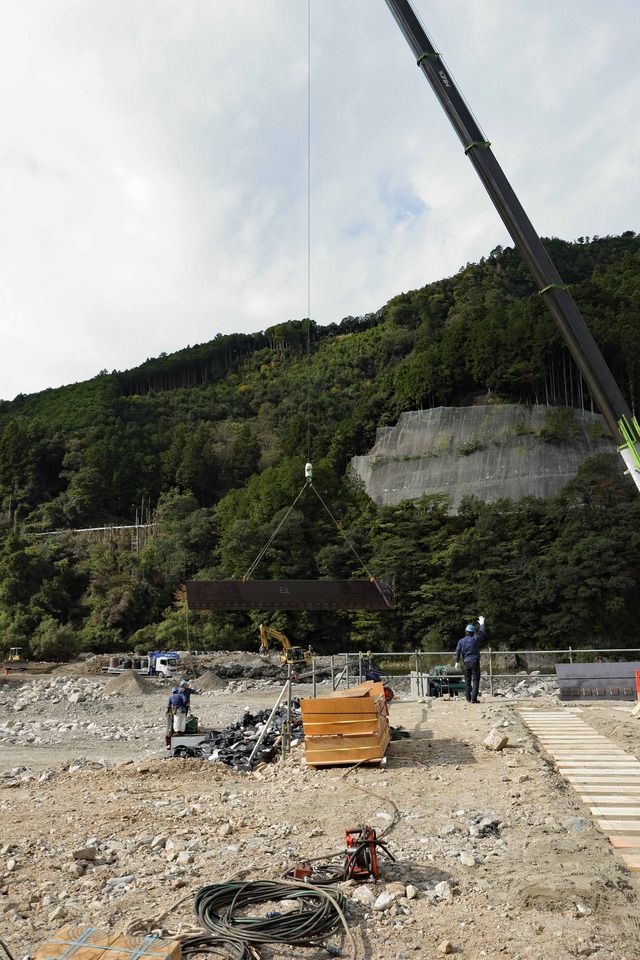

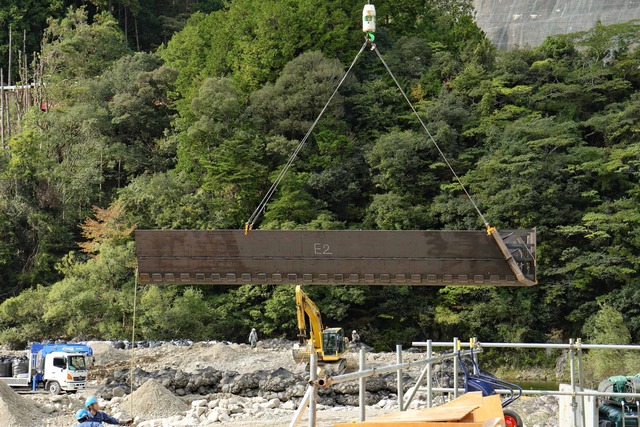

0900 荷下ろし開始
11
12

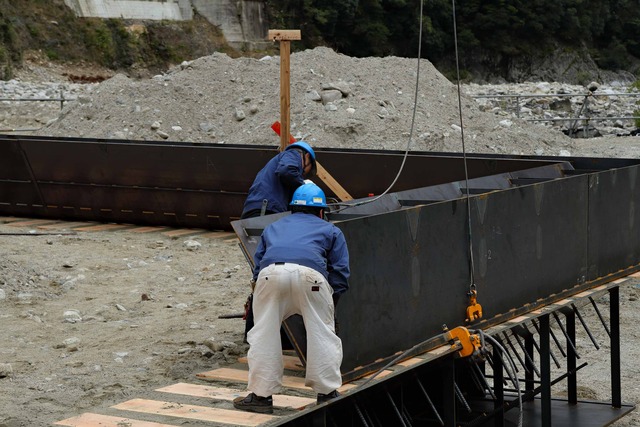

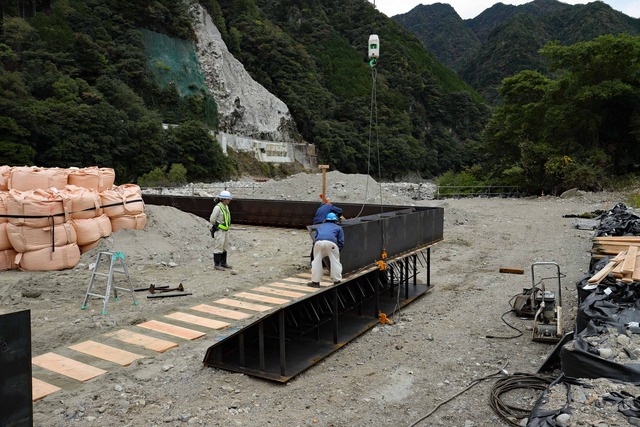

1030 組立開始
13
現地の墨出しも良いのでピタリと収まって行く。
14
もちろん刃口金物もバッチリである!
15
16
初日で仮組立完了 寸法もバッチリでした!
17

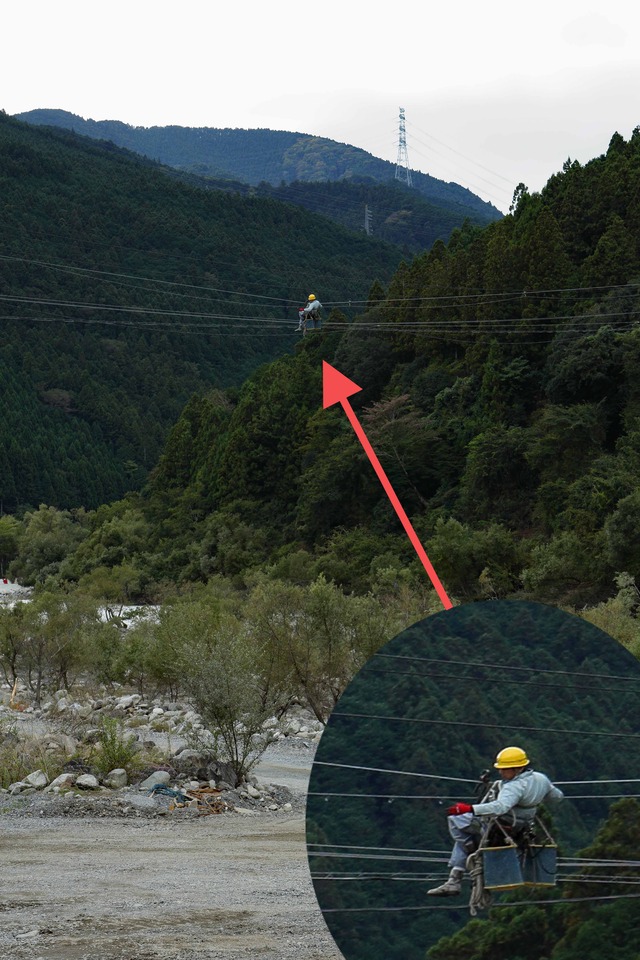

帰り際、電線工事の人を見つけた!!
自分は高所恐怖症ではないが、こんな所は無理!!  暫し見惚れてしまった^^;
18
2日目 宿泊は三枡屋という旅館でした。
ビジネスホテルに慣れた世代だが、たまの相部屋は修学旅行みたいで良かった笑
夕飯はvery very good!
19
少し早く着いたので散歩に出かけてみる。
21
下流は仮設潜水橋
22

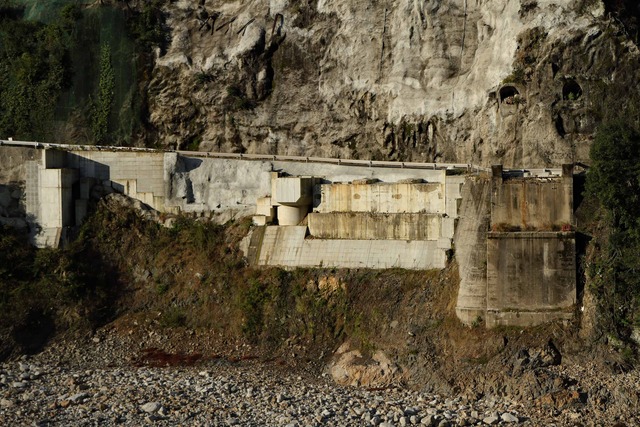

旧原田橋
27

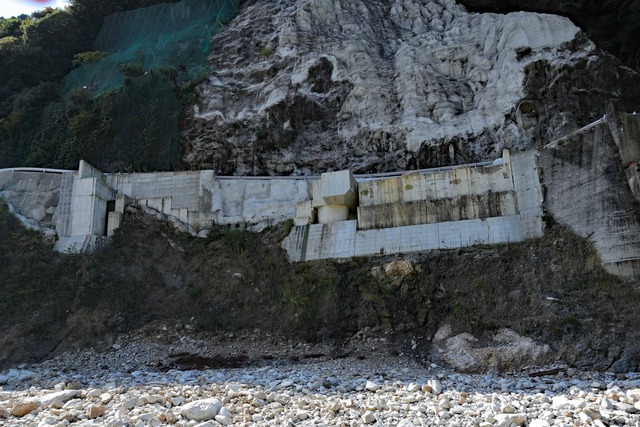

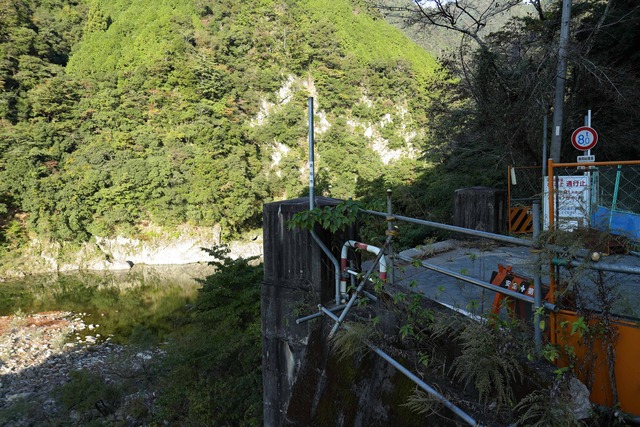

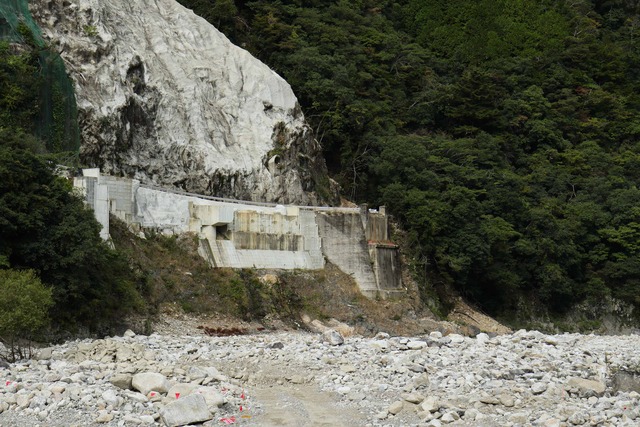

残された3基の橋台 二度と使われることは無いだろう。
28
親柱まで寄ってみる。
30

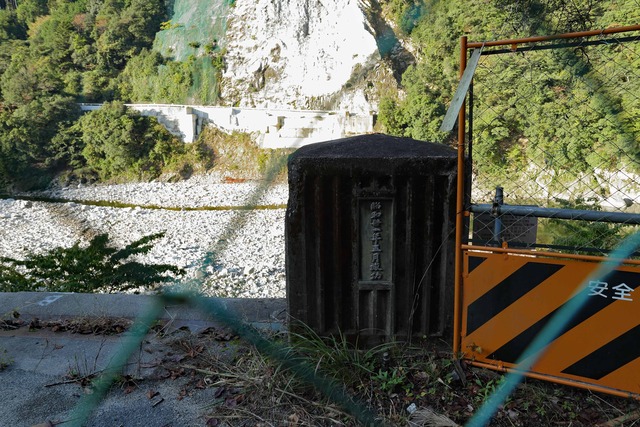

昭和三一年五月竣工
32

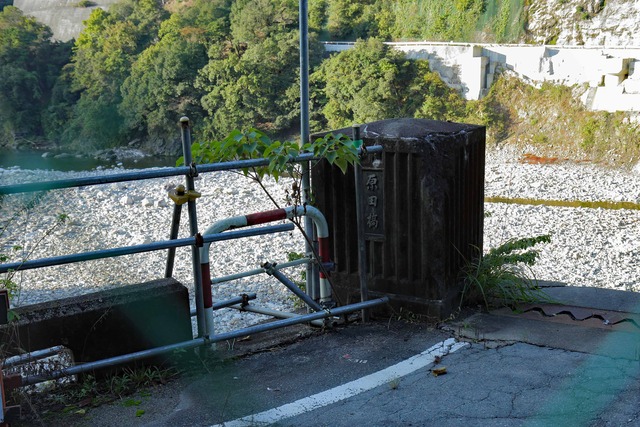

原田橋
33
さて、今日は本溶接後にカラーチェック、漏気回収付けた後、型枠固定用ボルトの溶接まである。
日が暮れるまでに終わらせねば!!
35

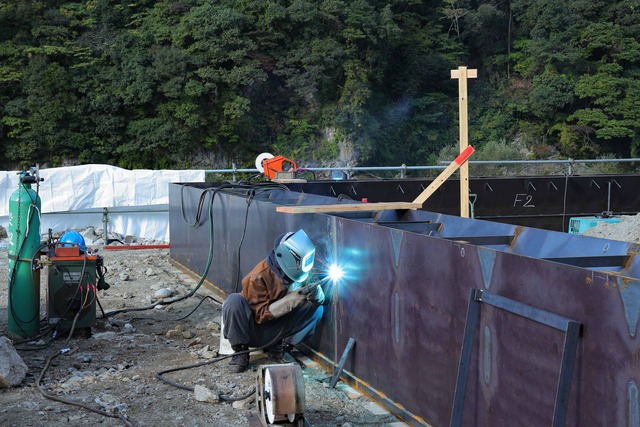

板厚16㎜あるので3層仕上げとなる。 1層目
36

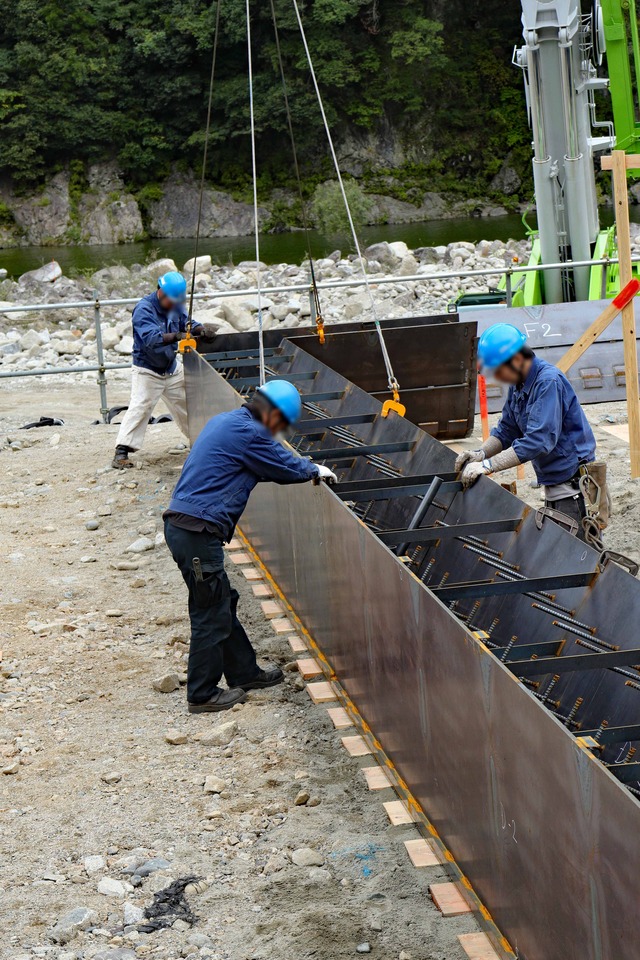

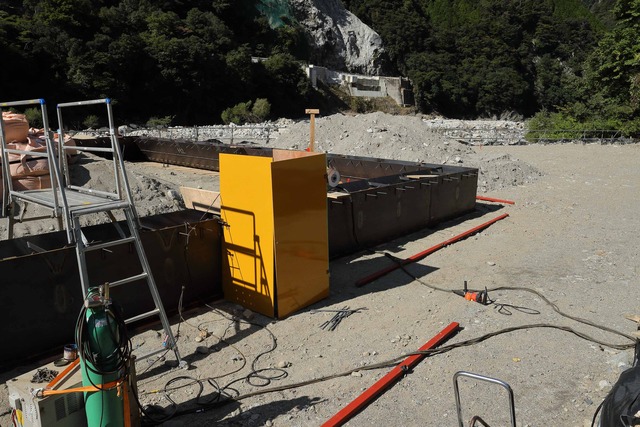

風が強くなったので風除け器を設置
37
38
昼食後、上流を散策してみた。
44
思い思いに感じるものがあるのだろう。
42
46
この上流には佐久間ダムがある。 先日行ったので、その内紹介しようと思う。
47
48
片づけきれなかったのだろう。 鋼材が散乱している。
51

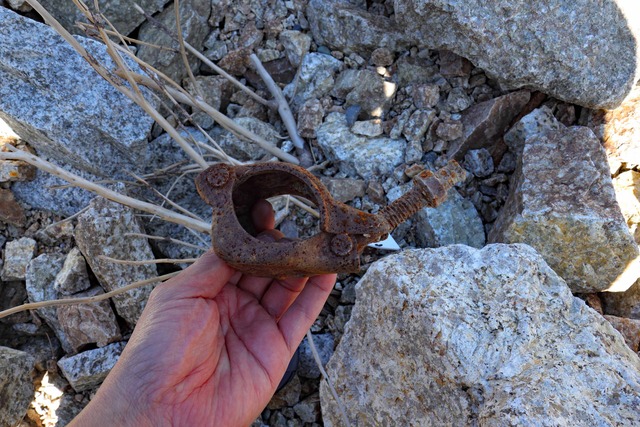

単管クランプ
52
P1はまだ築造中だ。
54
鳶が魚を狙っているようだ! 上空を旋回している。 55
結構いるみたいで、今度竿持ってくるとか言ってる笑
60

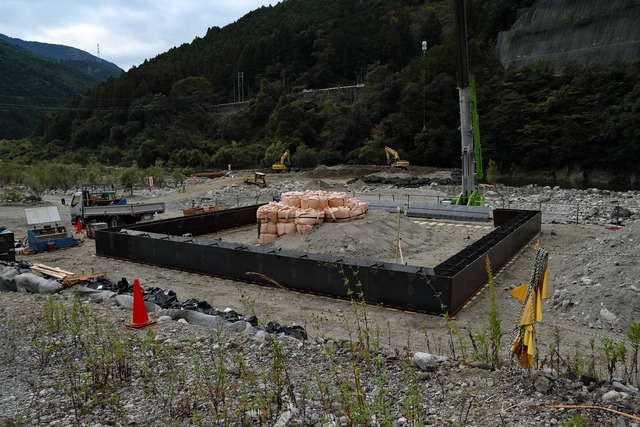

P2据付完了
61
次回P1につづく
  にほんブログ村 企業ブログ 建設業へ   にほんブログ村 企業ブログ 製造業へ
   ↑よろしかったらクリックを ランキング参加していますm(_ _)m



新々原田橋 (ケーソン刃口)その1

2015年1月31日、浜松市佐久間町に架かる原田橋が斜面崩壊に伴い落橋した。
当時建設中であった新原田橋も被害を受けた為、安全性を重視して建設場所を100メートル下流に移すことにした。  (仮称)新々原田橋である。

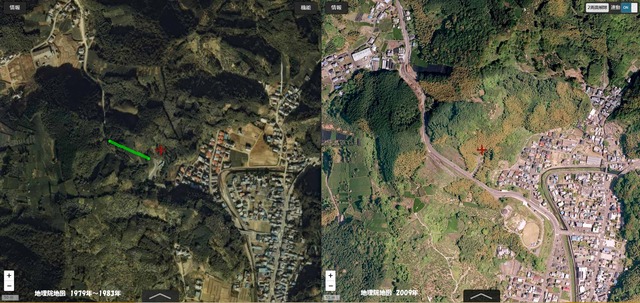

位置は佐久間ダムより2キロ程度下流になる。(googleマップ)←クリックで詳細
no title

SVでは橋が健在だ。
1
ちなみに、落橋した原田橋は、佐久間ダムの補償工事として大正4年、地元出身の原田翁によって架設された原田橋を、近代的なつり橋に架け換えたもので、上路式の補剛トラスを有する吊橋で橋長139.8m、幅員5.5mと県下一の規模を誇る吊橋で、竣工は昭和31年である。(静岡県の土木史より)
製作は東京鉄骨橋梁製作所(歴史的鋼橋集覧より)
2
3
在りし日の原田橋(wikipediaより)
4
落橋当時(wikipediaより)
5
さて、前置きが長くなったが工場製作を紹介する。(2016.9)
7
8
現場は巨石が多く、沈下させるには発破必須だそうだ。
当然刃口も頑丈にと言うことで板厚は16㎜もある!!(今まで12mmまでしかやったことない)
開先加工も溶断にて行った。
9
溶断での16㎜は逆に薄すぎて難しい。 切断面が粗い
10
1ピース3トン近いのでホイスト2台で運んでいく。
11
12
13

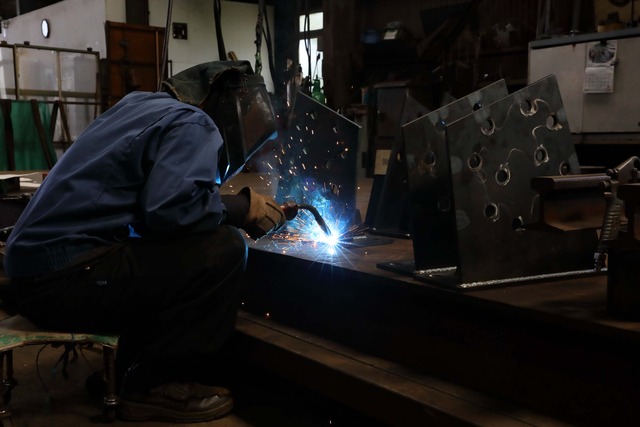

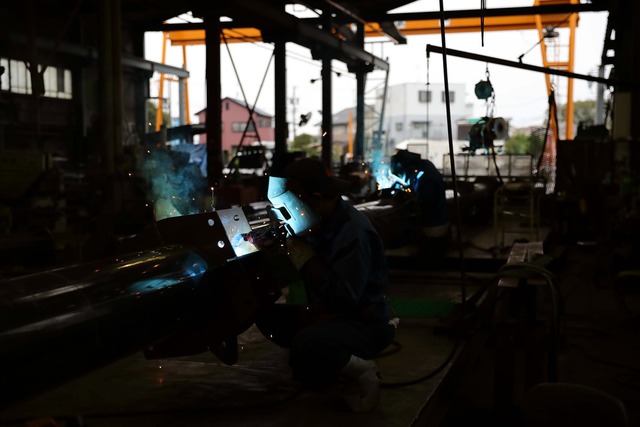

16㎜に加え補強材も多いのでどんどん溶接ワイヤーが溶けていく。
14
15
16

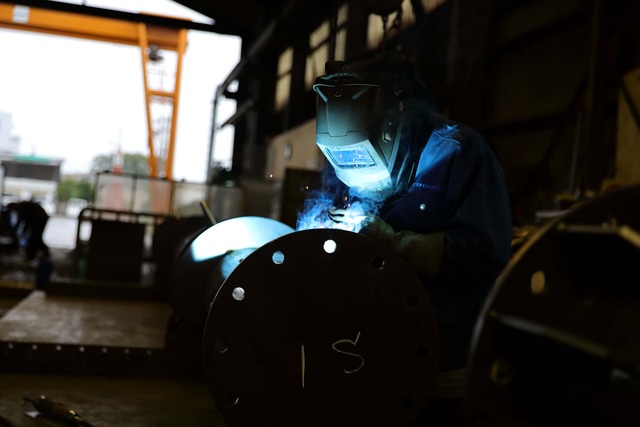

サウスポー
17
18
ひずみ直し 夕方撮ったらかっこよく写ってた!19
漏気回収用のステラロック
20
剥いてCチャンに入れ込む
21
22

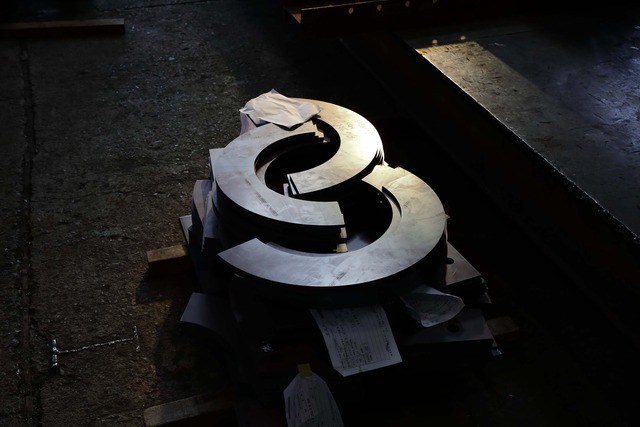

アンカーリング
23
板厚28mmのフランジ
27
組立
28
29
マンマテ各2基完成
30
マテアンカーリング
31
マンアンカーリング
32
工場仮組
33
P1,P2と製作したがほぼ同サイズなのでP1のみ仮組を実地
34
35
36
現場につづく
  にほんブログ村 企業ブログ 建設業へ   にほんブログ村 企業ブログ 製造業へ
   ↑よろしかったらクリックを ランキング参加していますm(_ _)m

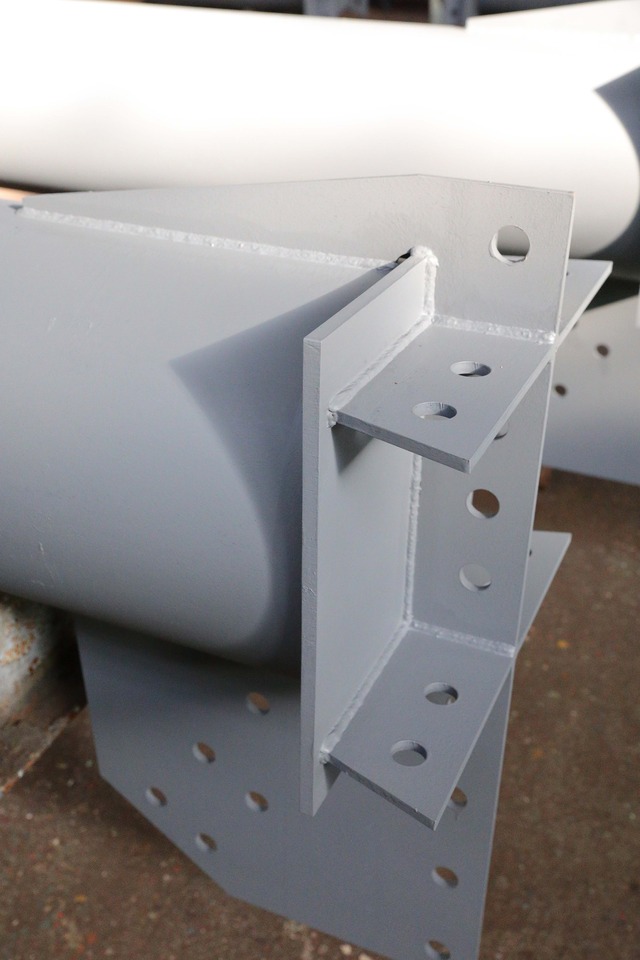

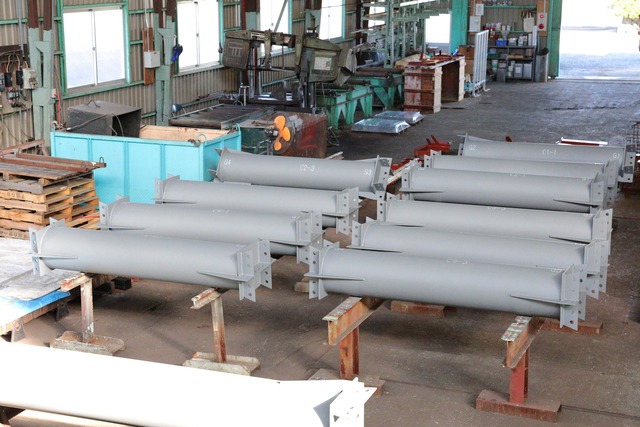

屋外タンク配管サポート

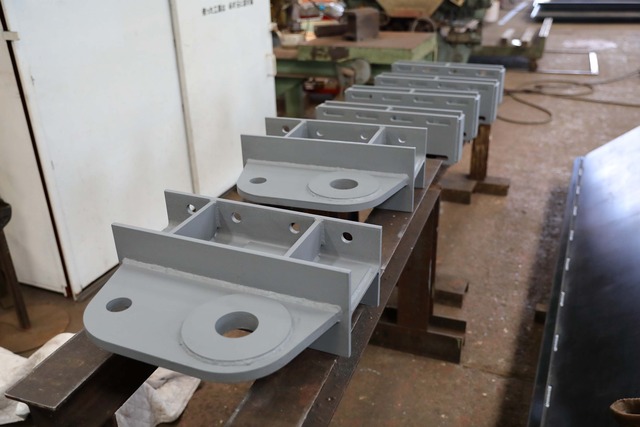

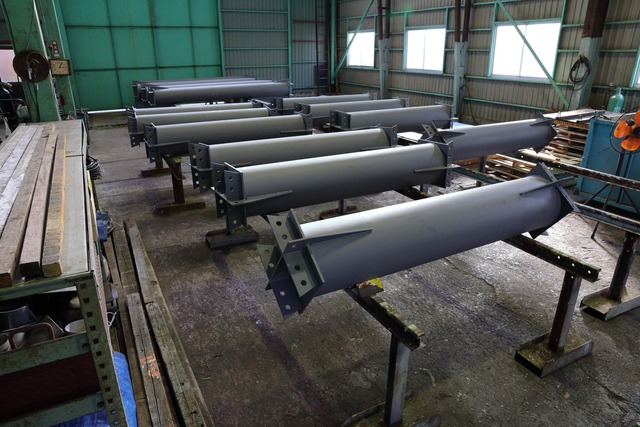

屋外タンクの配管サポートを製作しました。(2016.7)
ちなみにですが、工事場所は義兄の会社工場でした!! 現場工事は受けてないので、会えませんでしたが、お盆休みに話してお互い驚きでした笑
1
屋外設置なのでオールドブ漬けメッキ
2
前日の雨で少し錆びてますが、メッキ工場が前処理で落としてくれるので無問題
3

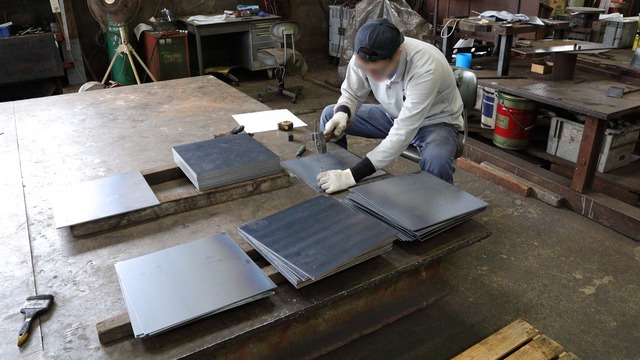

小口部品
4

  にほんブログ村 企業ブログ 建設業へ   にほんブログ村 企業ブログ 製造業へ
   ↑よろしかったらクリックを ランキング参加していますm(_ _)m

とある住宅の手すり その6

住宅向けの階段手すりを製作しました。(2016.5)
1
2
今回は現場溶接もします!
と、ここまで撮影したのに現場写真撮り忘れました💦
3

  にほんブログ村 企業ブログ 建設業へ   にほんブログ村 企業ブログ 製造業へ
   ↑よろしかったらクリックを ランキング参加していますm(_ _)m

製缶定盤(2438x12192)を新設しました。

近年大型構造物の仕事が増えてきたので思い切って定盤(2438x12192)を
設置しました。(2016.6)
1
鉄板を退かすと40年分のほこりが出てきた💦
2
3
酒瓶もゴロゴロ出てきたけどどういうこと!?
4
こんなお宝も出てきた! 30~40年前の缶だと思う。
5
ファンタオレンジ! 注目すべきはソウルオリンピックの表記あり!
6
DAIDO表記のMコーヒー(現DyDo)
7
同じくDAIDO表記のブレンドコーヒー
逆さ印刷されてるけど、飲んでるとき読めるようになっているのかな?
8
4箱(4トン位)も鉄板下に眠っていた。
9
定盤が載る骨を組んでいく
10
11
主材は残材の多かったH150とした。
12
13
骨材なので繋いだって無問題
14
材料エリアも片付いたしイイことづくめ
15
凹まないように細かく骨を入れ込む。
20
大板が到着した!
21
22
23

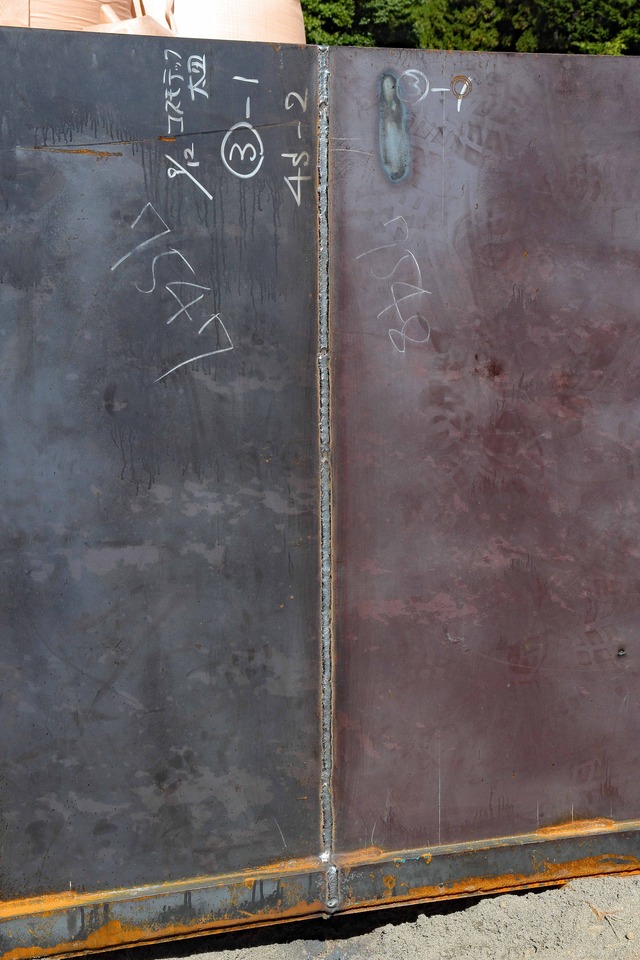

2438x6096 2枚 5,381キロ うーん、キロ100円として53万!
んなことは無い笑 東京製鐵 九州工場製
24
レベル調整していく。
25
ライナー入れながら±0.5㎜まで追い込みました!上出来!(21測点)
26
板を載せて完成。
27

  にほんブログ村 企業ブログ 建設業へ   にほんブログ村 企業ブログ 製造業へ
   ↑よろしかったらクリックを ランキング参加していますm(_ _)m

関東向け斜鋼板(ポンプ場) その2

前回からの続き
付刃口の材料入荷
1
付刃口と言ってるが斜板に付ける鋼材である。(H200x200)
2
45度以下の部分は当社で切断する。(切断業者は45度まで)
3
4
5
7
受梁材
10
加工は穴あけのみ
11
斜め部分の控え材
9
12
13
14
15
完成 (約10トン)
16
17

  にほんブログ村 企業ブログ 建設業へ   にほんブログ村 企業ブログ 製造業へ
   ↑よろしかったらクリックを ランキング参加していますm(_ _)m



関東向け斜鋼板(ポンプ場) その1

とある関東地方で使う斜鋼板となります。(2016.5)
材料入荷からスタート
1
2

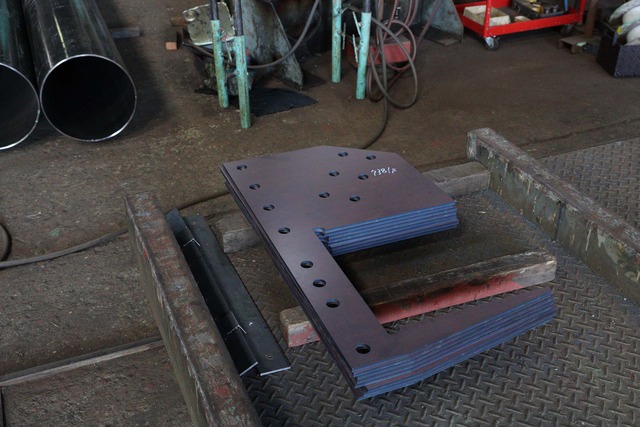

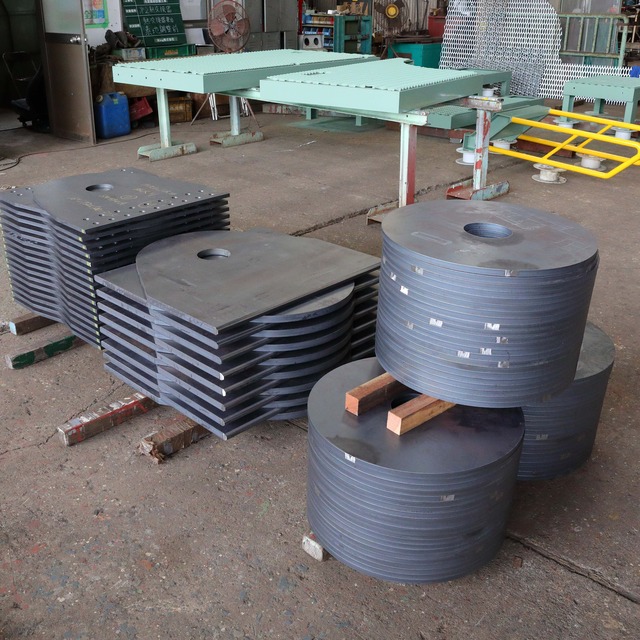

各種切断材
4
D16
5
6
開先加工
7
8
骨材仮止め
9
10

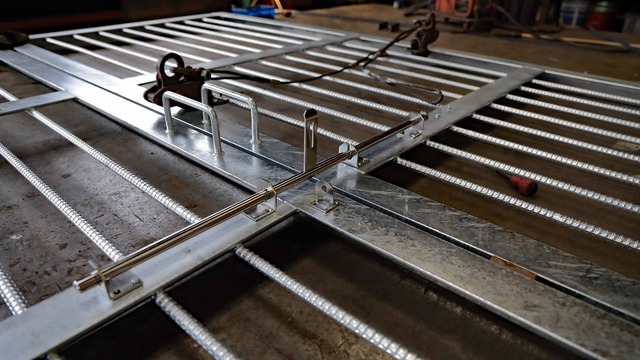

鉄筋を付けて完成
11

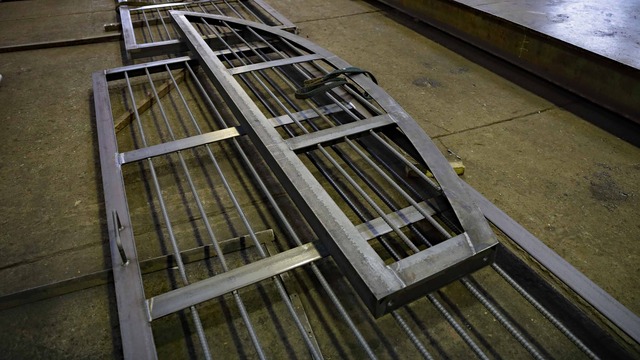

コーナーはユニット製作しておく
12
13
14
主材完成(約15トン)
15
つづく
  にほんブログ村 企業ブログ 建設業へ   にほんブログ村 企業ブログ 製造業へ
   ↑よろしかったらクリックを ランキング参加していますm(_ _)m
