1:2016/02/07(日) 12:32:13.57 ID:
ボタンを押さなくても自動で行き先階に向かうエレベーター
三菱電機、セキュリティシステム連動機能も

三菱電機は、2016年2月4日にグランドオープンした大型複合施設「鉄鋼ビルディング」(東京都千代田区)に
エレベーター17台とエスカレーター10台を納入した(図1、ニュースリリース)。エレベーターには、
セキュリティーシステムと連動した行き先登録システム「ELE-NAVI」を搭載した機種や、中間階免震構造ビルに
対応した機種が含まれる。

ELE-NAVIは、利用者の行き先階に応じてエレベーターを割り当て、運行を自動制御するシステムだ。
利用者がセキュリティーゲートを通る際、社員証などIDカードの情報からその人の行き先階を自動で登録。
セキュリティーゲートの表示器で、どのエレベーターに乗るかを指示する(図2)。利用者がエレベーターホールで
昇り/降りのボタンを押さなくても自動でエレベーターが到着し、エレベーター内でも行き先階ボタンを押す
必要がない。その上、行き先階が同じ利用者を同じエレベーターに集めることで、停止する階を少なくでき、
待ち時間・乗車時間の短縮と運行効率の向上を図れる。

鉄鋼ビルディングは、中間階に免震装置を採用している。こうした建物では、地震発生時に建物の上層部と
下層部で水平方向の移動量が異なるため、その部分を貫通するエレベーター昇降路には層間変位が発生する。
そこで同社は、エレベーターのガイドレールシステムと管制運転を免震層の層間変位に対応させた(図)。

まずガイドレールシステムでは、免震階付近のガイドレールの固定間隔を通常より広くすることにより、
レールにかかる応力を抑える。加えて、ガイドレールを免震層より上で吊り下げるとともに、上下方向に
スライドできる特殊な固定具(免震クリップ)を採用し、エレベーターが非常停止した際もレールが座屈変形しないようにした。

a

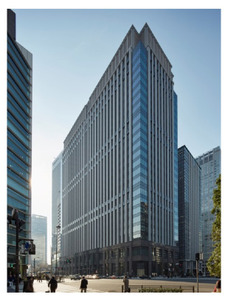

図1:「鉄鋼ビルディング」の外観

a

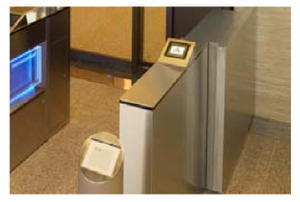

図2:セキュリティーゲートの乗車エレベーター号機表示部分

a

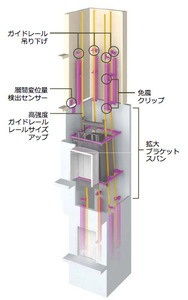

図3:中間階免震対応エレベーターの構造

http://techon.nikkeibp.co.jp/atcl/news/16/020500500/








2:2016/02/07(日) 12:32:58.39 ID:
ちょっとコンビニ行ってくる
3:2016/02/07(日) 12:33:32.33 ID:
他の階で降りたらアラームなるんだろ。
4:2016/02/07(日) 12:35:31.75 ID:
金かけて不便になるのか
5:2016/02/07(日) 12:37:22.31 ID:
エレベーター前でモタモタしづらそうなしくみ
6:2016/02/07(日) 12:39:26.40 ID:
指パッチンで動くようにしてくれ
7:2016/02/07(日) 12:41:32.33 ID:
>>1
なにそれこわ~い
10:2016/02/07(日) 13:04:06.02 ID:
会議室のフロアが違うから会議室直行のときに困る
11:2016/02/07(日) 13:07:04.60 ID:
「おや?地下へ向かっているようだが」
14:2016/02/07(日) 13:22:35.83 ID:
降りたい階のボタンが押されてなかったとき押すの遠慮してしまいそう
15:2016/02/07(日) 13:26:00.16 ID:
音声認識かと思ったら
16:2016/02/07(日) 13:28:59.55 ID:
違う違う そうじゃ そうじゃない
17:2016/02/07(日) 13:34:16.23 ID:
自動で天国に
18:2016/02/07(日) 13:36:58.40 ID:
全然未来じゃない
未来は自動運転の車に乗ってオフィスまで行けること
19:2016/02/07(日) 13:38:39.76 ID:
待機は良いと思うが、行き先の決定まで先回りされると不便そうだな。
20:2016/02/07(日) 13:38:59.72 ID:
>>1
カードかざすと目的階に着くけど
今更?
21:2016/02/07(日) 13:39:36.63 ID:
行先の階が降りてこいよ
22:2016/02/07(日) 13:40:30.10 ID:
エレベータ17台あったら渋滞しないだろ
24:2016/02/07(日) 13:41:56.70 ID:
セシルホテルでググってはいけない
25:2016/02/07(日) 13:43:43.95 ID:
エレベーター17基で全部直通エレベーターなのか
26:2016/02/07(日) 13:45:56.65 ID:
let's go ドールフィーンズ
27:2016/02/07(日) 13:49:54.44 ID:
そのまま追い出し部屋に誘導されそうだな
28:2016/02/07(日) 13:49:59.47 ID:
ボタンを押すことくらい大した手間じゃないんだが
29:2016/02/07(日) 13:59:48.88 ID:
機械は人間がある程度操作したほうが安全な気がする
30:2016/02/07(日) 14:02:05.38 ID:
何がうれしいの?
エレベーターがコンビニ突っ込む危険性がなくなるとか?
36:2016/02/07(日) 15:08:58.74 ID:
なんかドヤ顔で解説されたけど、技術的に難しいことあるか?
元スレ:http://hayabusa3.2ch.sc/test/read.cgi/news/1454815933/
