お久しぶりです、はやおです。

長い夏休みももうすぐ終わってしまいます。

その長い夏休み中にわずかながら製作が進んだものを紹介します。


DIp4cKcV4AIUpEv

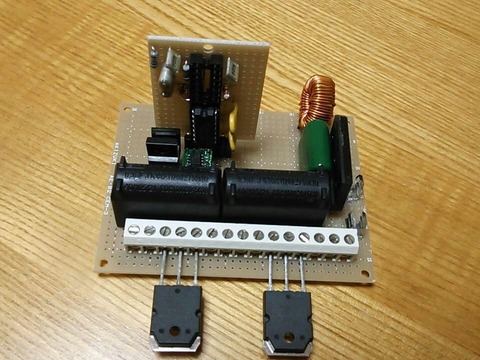

ドーン! 製作中のハーフブリッジインバータです。IHのために設計しましたが、制御基板(刺さってるやつ)が抜き差しできるようになっており、SSTCにも応用できるのではないかと思います。

(9/8 追記)
AC100Vでの26kHz運転(外部発振器使用)に成功したのち、調子に乗って52kHzを入力したところ、IGBTが2つとも破壊されてしまいました。(短絡)
とりあえず秋月で素子を追加購入するまで実験は中断です。




シングルIHのほうは75V入力でドライバーを赤熱させることに成功したのち、動かなくなってしまいました。

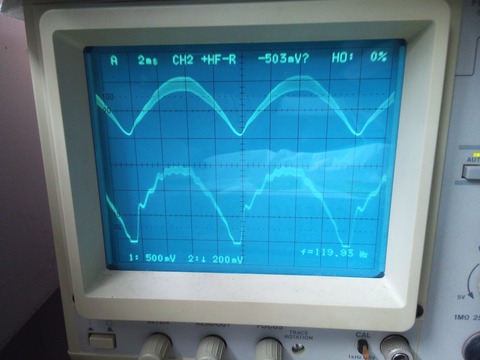

電源電圧と電流の波形を残してありました。(夏休み前のことです)

DCbcTIcUwAA0yQc

下が電流波形です。歪んではいますがPFCは不要かもしれませんね。


高耐圧(1kVくらい)のIGBTを入手したらシングルIHのほうも再開すると思います。


それでは!(^ゎ^)~
