こんばんは、はやおです。

最近本格的に寒くなってまいりました。寝るときにおなかを冷やさないように気をつけます。



今回は予告通りPFCの記事です。

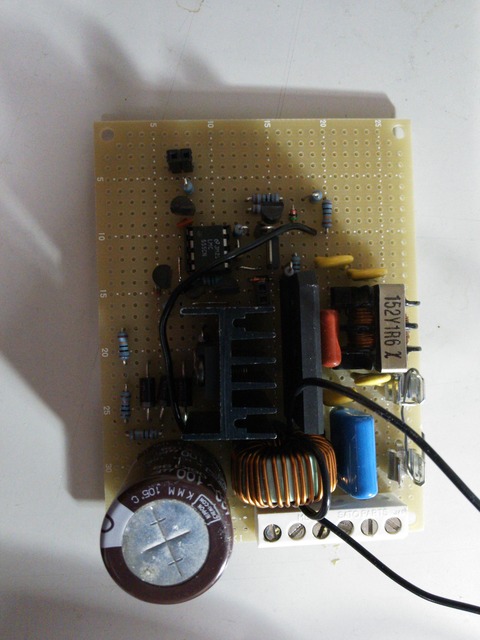

DSC_0993

ドーン! 見た目は本格的でしょう?
ヒューズホルダに半田が巻かれていますが気にしてはなりません。


インダクタに補助巻線が巻かれていますが、現在は特に臨界モードのための制御を行っておらず、動作モードは決まっていません。いずれは基板端のピンソケットから零電流検出信号を入れて、臨界モードとして動作させる予定です。

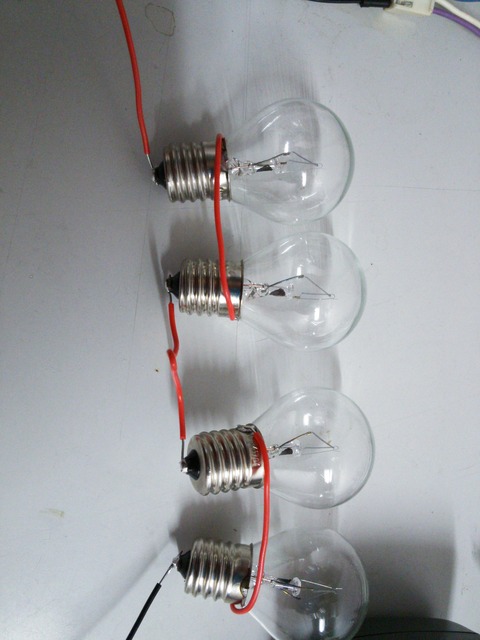

DSC_0992

動作試験用のダミーロードです...400V100Wの設計です...



無負荷時は非常によさそうな動作をしてくれていましたが、いざ負荷をつなぐと数秒でMOSFETが故障してしまいます。もう2個も失ってしまいました。こまったこまった
というわけでMOSFETを大量購入するまでは凍結します..



それでは(^^ゎ)!
