CP+2014 で、アイピースの使用方法について、[7410] SD-1X と カメラの間に鏡筒を入れて延長することで周辺部の歪曲や画質低下を抑えることが可能になると、BORG開発者の中川さんに教えてもらいました。

早速、71FL+アイピースで実施してみました。


71FL+MMF-1+マルチレジューサーアイピースOr-5mm+SD-1X+X-E1

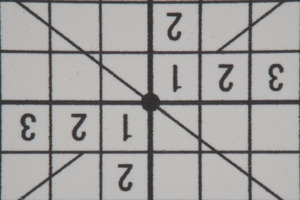

SD-1X最短----大きい歪曲があります
[2571][7603][9857][7528][7352][7603][7870][4105][7410最短][7000][5016][X-E1]
1/2s ISO200 絞り開放
20140217-DSCF8405

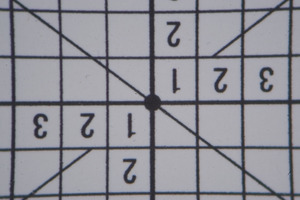

SD-1X最長----小さい歪曲があります
[2571][7603][9857][7528][7352][7603][7870][4105][7410最長][7000][5016][X-E1]
1s ISO200 絞り開放
20140217-DSCF8406

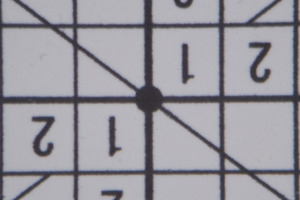

SD-1X最短+7601(12mm鏡筒) ---小さい歪曲があります
[2571][7603][9857][7528][7352][7603][7870][4105][7410最短][7601(12mm鏡筒)][7000][5016][X-E1]
1/1.3s ISO200 絞り開放
20140217-DSCF8408

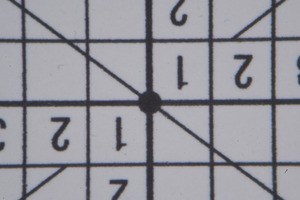

SD-1X最長+7601(12mm鏡筒) ---歪曲がほとんどなくなりました
[2571][7603][9857][7528][7352][7603][7870][4105][7410最長][7601(12mm鏡筒)][7000][5016][X-E1]
1.3s ISO200 絞り開放
20140217-DSCF8407





71FL直焦点+絞り+ヘリコイド+MMF-1+アイピースOr-5mm+SD-1X+X-E1

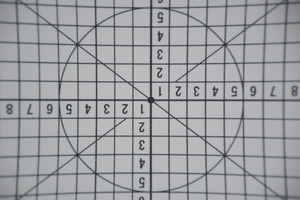

SD-1X最短----小さい歪曲があります
[2571][7057][7860][9857][7528][7352][7603][7604][4105][7410最短][7000][5016][X-E1]
1s ISO200 絞り開放
20140217-DSCF8430

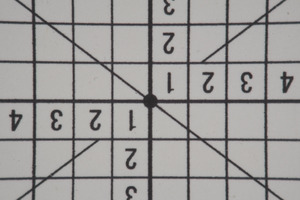

SD-1X最長----僅かに歪曲があります
[2571][7057][7860][9857][7528][7352][7603][7604][4105][7410最長][7000][5016][X-E1]
2s ISO200 絞り開放
20140217-DSCF8431

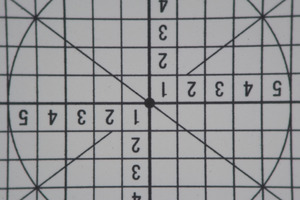

SD-1X最短+7601(12mm鏡筒) ---僅かに歪曲があります
[2571][7057][7860][9857][7528][7352][7603][7604][4105][7410最短][7601(12mm鏡筒)][7000][5016][X-E1]
1.5s ISO200 絞り開放
20140217-DSCF8432

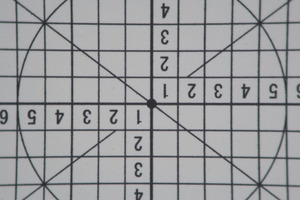

SD-1X最長+7601(12mm鏡筒) ---歪曲がほとんどなくなりました
[2571][7057][7860][9857][7528][7352][7603][7604][4105][7410最長][7601(12mm鏡筒)][7000][5016][X-E1]
2.5s ISO200 絞り開放
20140217-DSCF8432-2




71FL+MMF-1+マルチレジューサーアイピースOr-9mm+SD-1X+X-E1

SD-1X最短----大きな歪曲 と 周辺画質の低下があります
[2571][7603][9857][7528][7352][7603][7870][4109][7410最短][7000][5016][X-E1]
1/8s ISO200 絞り開放
20140217-DSCF8410



SD-1X最長----小さな歪曲 と 僅かに周辺画質の低下があります
[2571][7603][9857][7528][7352][7603][7870][4109][7410最長][7000][5016][X-E1]
1/4s ISO200 絞り開放
20140217-DSCF8412



SD-1X最短+7602(20mm鏡筒) ----小さな歪曲 と 僅かに周辺画質の低下があります
[2571][7603][9857][7528][7352][7603][7870][4109][7410最短][7602(20mm鏡筒)][7000][5016][X-E1]
1/4s ISO200 絞り開放
20140217-DSCF8416



SD-1X最長+7602(20mm鏡筒) ----歪曲 と 周辺画質の低下がほとんどなくなりました
[2571][7603][9857][7528][7352][7603][7870][4109][7410最長][7602(20mm鏡筒)][7000][5016][X-E1]
1/2.5s ISO200 絞り開放
20140217-DSCF8420





71FL直焦点+絞り+ヘリコイド+MMF-1+アイピースOr-9mm+SD-1X+X-E1

SD-1X最短----大きな歪曲 があります
[2571][7057][7861][9857][7528][7352][7603][7604][4109][7410最短][7000][5016][X-E1]
1/5s ISO200 絞り開放
20140217-DSCF8422



SD-1X最長----小さい歪曲 があります
[2571][7057][7861][9857][7528][7352][7603][7604][4109][7410最長][7000][5016][X-E1]
1/2.5s ISO200 絞り開放
20140217-DSCF8424



SD-1X最短+7602(20mm鏡筒) ----僅かに歪曲 があります
[2571][7057][7861][9857][7528][7352][7603][7604][4109][7410最短][7602(20mm鏡筒)][7000][5016][X-E1]
1/2s ISO200 絞り開放
20140217-DSCF8428



SD-1X最長+7602(20mm鏡筒) ----歪曲がほとんどなくなりました
[2571][7057][7861][9857][7528][7352][7603][7604][4109][7410最長][7602(20mm鏡筒)][7000][5016][X-E1]
1/1.3s ISO200 絞り開放
20140217-DSCF8426




考察

 BORG開発者の中川さんに教えてもらったとおり、[7410] SD-1X とカメラの間に鏡筒を入れて延長することで周辺部の歪曲や画質低下を抑えることが可能になることが確認できました。

◆.▲ぅ圈璽Or-5mmでは、[7601]12mm鏡筒 、アイピースOr-9mmでは、[7602] 20mm鏡筒  を[7410] SD-1X とカメラの間に入れて、SD-1Xを最長にしたいと思います。
