これまで使用していたオーディオ・プリメイン・アンプは、 「DENON PMA-50」 です。
PCオーディオでのユースがメインのアンプで、非常に小型で縦・横どちらでも置けて、場所も取らないアンプでしたが、小さ過ぎて入出力端子の数が少ないこと、接続がしづらいなど問題がありました。
そこで、オーディオ・プリメイン・アンプ「DENON PMA-800NE」を購入することにしました。

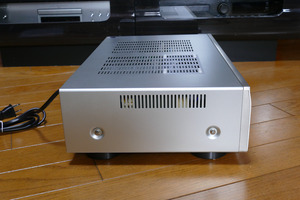

これまで使用していたオーディオ・プリメイン・アンプ 「DENON PMA-50」 です。
・ デジタル入力端子 (光デジタル入力 x 2、同軸デジタル入力 x 1)
・ アナログ入力端子 x 1
・ USB-DAC入力端子 x 1
・ サブウーハープリアウト x 1
・ スピーカー端子 (1系統)
DSC06348 DSC06349

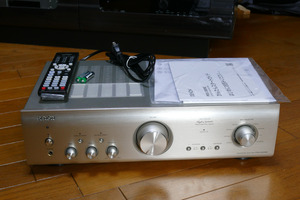

オーディオ・プリメイン・アンプ「DENON PMA-800NE」 をヨドバシカメラで購入 ¥56,110

特長
デジタル入力を搭載し、サウンドクオリティをさらに磨き上げた新時代(new era)のエントリープリメインアンプ

 ・ Advanced HCシングルプッシュプル回路
 ・ ハイゲインアンプ構成
 ・ アナログ式ボリウム
 ・ PCM 192 kHz / 24 bit対応デジタル入力
 ・ デジタル回路を停止して音質を最優先するアナログモード
 ・ トランスのコアサイズと容量をアップし、安定度を増した強力な電源回路
 ・ SX1の技術を汲むデノン専用カスタムコンデンサー
 ・ ミニマム・シグナル・パス回路
 ・ MM/MC対応フォノイコライザー
 ・ ダイレクト・メカニカル・グラウンド・コンストラクション
 ・ 振動を抑制するリブ入り高密度フット
 ・ 金メッキスピーカー端子 (A,B2系統)
 ・ 金メッキ入力端子 (アナログ入力 x 5、アナログレコーダ出力 x 1)
 ・ デジタル入力端子 (光デジタル入力 x 3、同軸デジタル入力 x 1)
 ・ ソースダイレクト
 ・ 左右音量バランス調整機能
 ・ トーンコントロール(低域、高域)
 ・ オートスタンバイモード(出荷時OFF)
 ・ 出力 ; 50W + 50W (8Ω) 20 ~ 20KHz THD 0.07%
       100W + 100W (4Ω)
 ・ 全高調波歪率 ; 0.01% (定格出力 -3dB)
 ・ S/N比 ; Phono(MM) : 86dB  Phono(MC) : 71dB  CD/Network/Recorder : 105dB
 ・ 周波数特性 ; 5 Hz ~ 100KHz (0 ~ -3dB)
 ・ 寸法 ; w434 x H122 x D307mm 7.5Kg

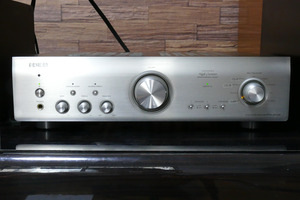

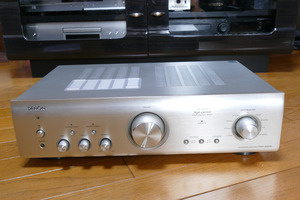

P1250733 P1250735

P1250736 P1250737

P1250738 P1250742

P1250739

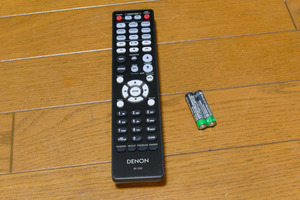

リモコンです。
プリメインアンプPMA-800NE の「電源入切」、「入力ソース切り替え」、「MUTE」、「音量調整」ができます。

CDプレーヤーDCD-800NE の「電源入切」の他に「各種の操作」もできます。
P1250744

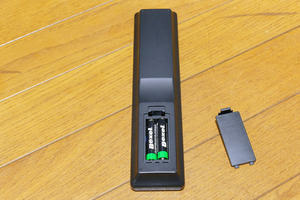

  .螢皀灰鵑亡ヅ澱咾鯑れました。
P1250745

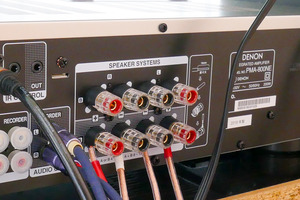

 ◆)楜,肇好圈璽ーを接続しました。
現在のスピーカーシステムは、20cmバックロードホーン KYOHRITSU WP-720BH BOX + FOSTEX FE208EΣ + T90A です。
P1250776

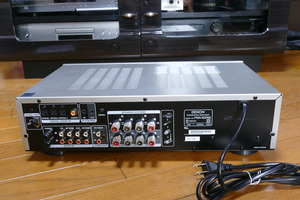

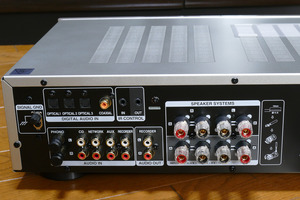

  本機の「DIGITAL IN OPTICAL-1 」 にCDプレーヤーの出力を、「DIGITAL IN OPTICAL-2」 にCDレコーダーの出力を、「DIGITAL IN COAXIAL」 にネットワークレシーバーの出力を、「ANALOG IN PHONO」 にレコードプレーヤーの出力を、「ANALOG OUT RECORDER」 にCDレコーダーの入力を接続しました。
P1250778

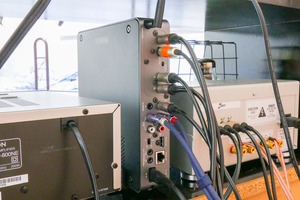

ネットワークレシーバーの出力(COAXIAL)は一番上です。
P1250782

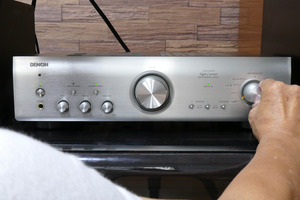

電源コードを接続し電源スイッチを入れました。
P1250770

ANALOG MODE を押してアナログモードをオンにすると、デジタル入力回路の電源がオフになります。これによりアナログ信号回路はデジタル制御回路から発生するノイズの影響を受けずに高音質の音楽再生を楽しめます。
P1250771

SOURCE DIRECT を押してソースダイレクトをオンすると、音声信号が音質調整回路(BASS、TREBLE、BALANCE) を通らないため、より原音に忠実な再生ができます。
P1250773

入力ソース切替ツマミで入力ソースを切り替えます。
OPTICAL-1 : CDプレーヤー
OPTICAL-2 : CDレコーダー
COAXIAL : ネットワークレシーバー
RECORDER : レコードプレーヤー
AUX : AM/FMチューナー
P1250775

レコードプレーヤーの出力をPMA-800NEの「 PHONO」に直接入力して「CARTRIDGE」を「MC」にして試聴した音質よりも、「昇圧トランスDENON AU-300LC」→「MM/MCイコライザーTRIODE TRX-EQ6」を経て「RECORDER」に入力して試聴した方が明らかに曇りがとれたような音質になったので、PMA--800NEの「PHONO」を使わないことにしました。

オーディオシステムの機種名一覧です。
レコードプレーヤー    ONKYO CP-1050
MCカートリッジ      DENON DL-103
昇圧トランス        DENON AU-300LC
MM/MCイコライザー  TRIODE TRX-EQ6
CDプレーヤー      DENON DCD-800NE
CDレコーダー      DENON DN-300CR
FM/AMチューナー   YAMAHA T-S501
ネットワークレシーバー YAMAHA WXC-50
真空管パワーアンプ   ELEKIT TU-8200SV
プリメインアンプ      DENON PMA-800NE
B.Hスピーカー       KYOHRITSU WP-720BH + FOSTEX FE208EΣ+T90A
P1250786


配線図です。
B7200483-2


プリメインアンプ DENON PMA-800NE で音楽を聴く場合の入力切替
 CDプレーヤー         OPTICAL-1
 CDレコーダー         OPTICAL-2
 ネットワークレシーバー   COAXIAL
 AM/FMチューナー      AUX
 レコードプレーヤー      RECORDER

真空管パワーアンプ ELEKIT TU-8200SV で音楽を聴く場合の入力切替
 CDプレーヤー         LUXMANセレクター LINE-1  真空管パワーアンプ INPUT-2
 ネットワークレシーバー      〃    〃    LINE-2    〃    〃       〃
 AM/FMチューナー         〃    〃    LINE-3    〃    〃       〃
 CDレコーダー            〃    〃    LINE-4    〃    〃       〃
 ネットワークレシーバー    -------------         真空管パワーアンプ INPUT-1
