車の整備から料理レシピなどなど…写真付きで分かりやすくお教えする、初心者向けの教室です。

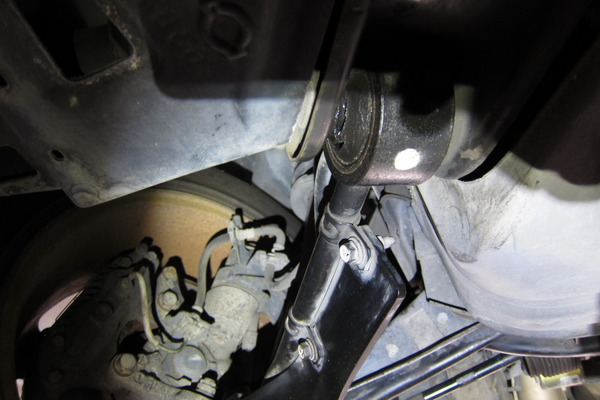

    今回は、Zのテンションロッドの交換に初挑戦です。

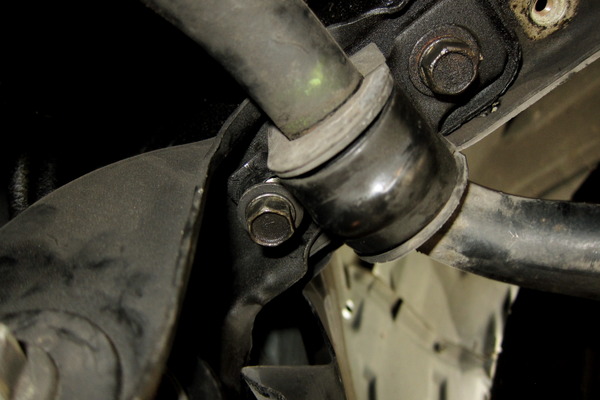

S95_20150514_022

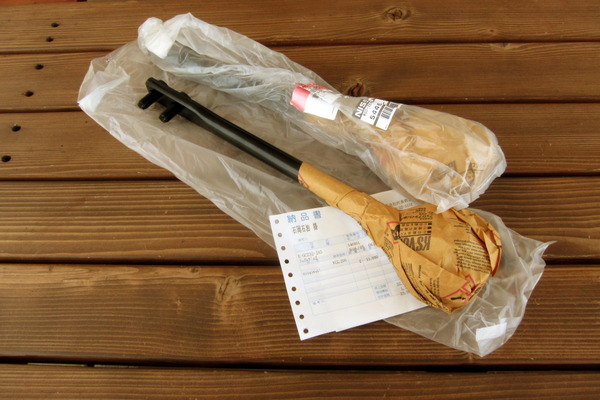

    劣化したブッシュだけを交換する方法もあるらしいのですが、専用工具が無いので、

    純正のロッドを購入して交換する事にしました。

S95_20150520_001







     交換方法を、まず大雑把に説明します。

     エンジン下のアンダーカバーを取り外した後、アンダーカバーの一部のネジを外し、

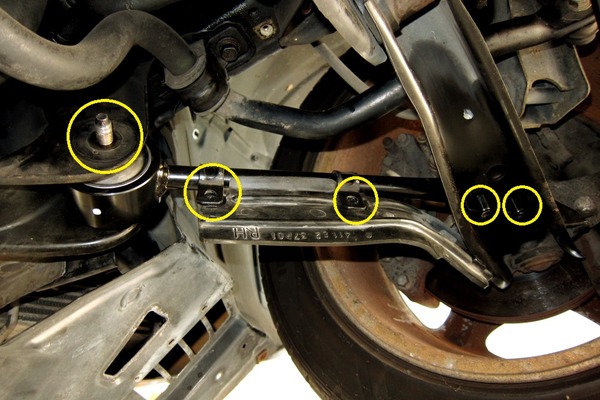

     下の写真の黄色い丸印のナットを外した後、赤い丸印のボルトを緩めるとテンション

     ロッドは、外せます。

S95_20150520_055







    それでは詳しい説明に入ります。

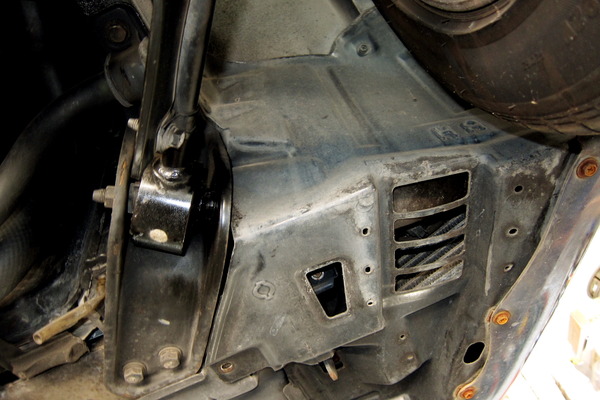

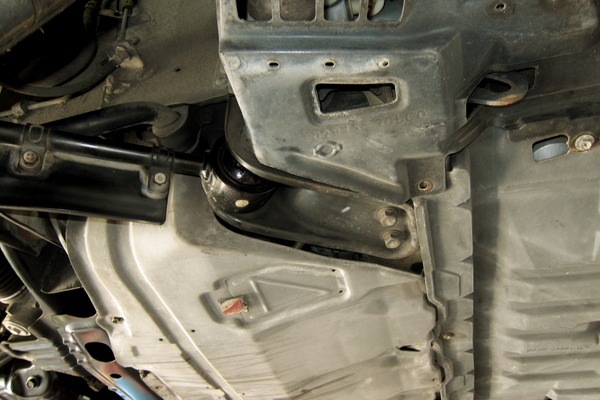

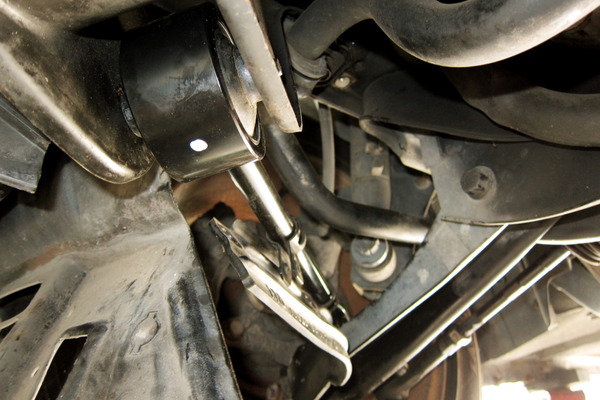

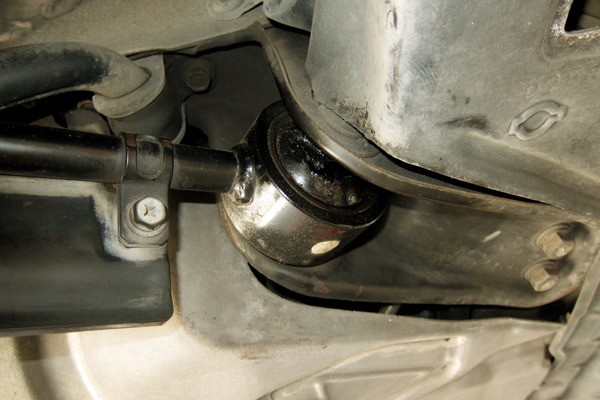

    貫通ボルトが通っている、テンションロッドのブッシュ部分。

    アンダーカバーで、こっち側はボルトの頭が隠れています。

S95_20150520_003

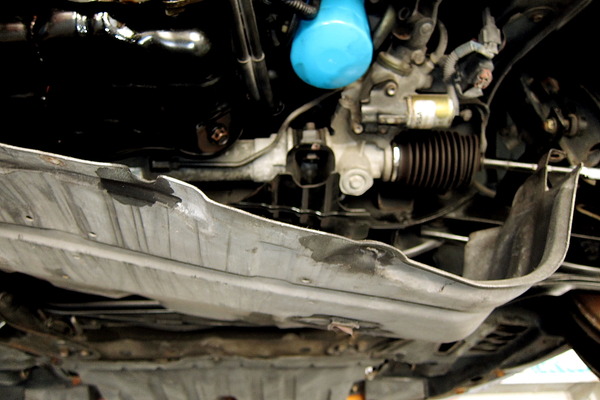

     まずは、アンダーカバー外しからです。

S95_20150520_004







    エンジン下のアンダーカバーは、取り外してしまいます。

S95_20150520_005







   フロントバンパー~タイヤハウスに繋がっているアンダーカバーは・・・

S95_20150520_008







     下側に開いて、貫通ボルトの頭が見えるまでの、数本のネジを外します。

S95_20150520_011

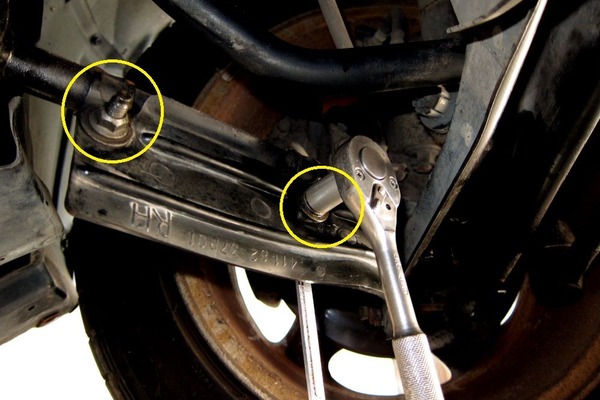

    いよいよ、テンションロッドを固定しているナットを外していきます。

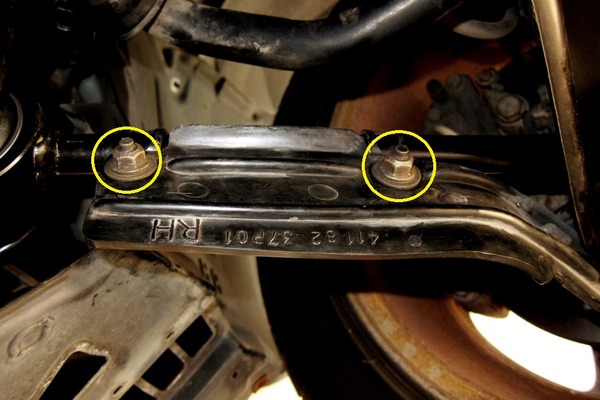

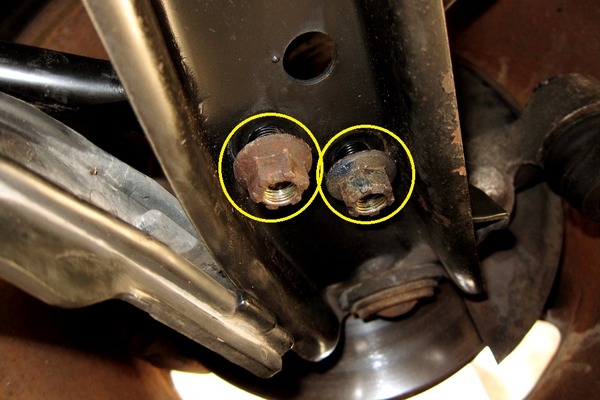

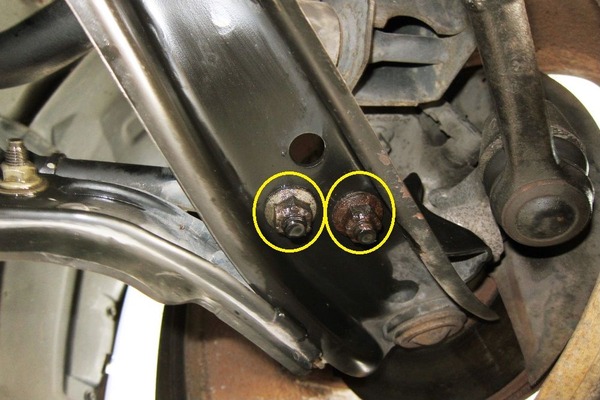

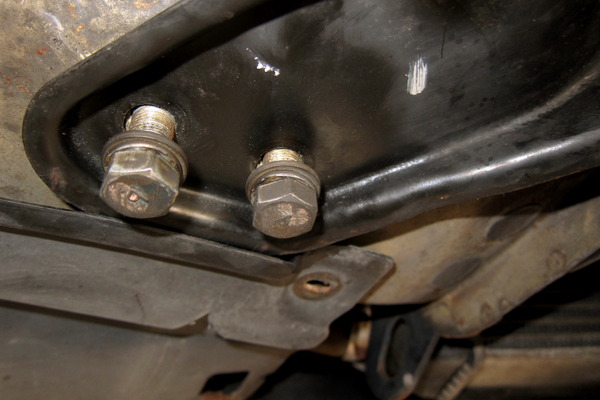

    まずは、ロアアーム下部にある固定ナット2個を外します。

S95_20150520_012

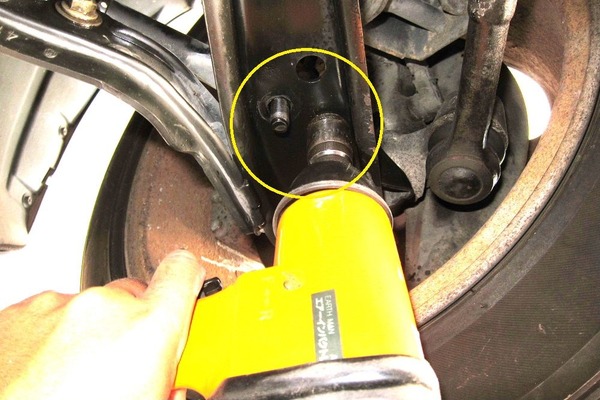

    思いっきり固いので、インパクトを使いました。

S95_20150520_014






     テンションロッドに取り付けられているゴム製の風導板は、ロアリンクに固定されて

     いるので、固定ボルトを取り外します。

S95_20150520_018

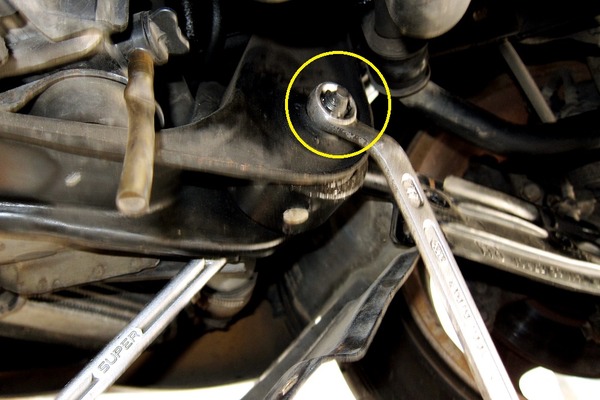

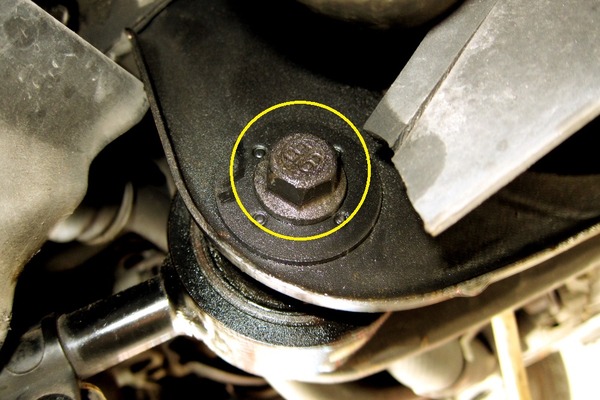

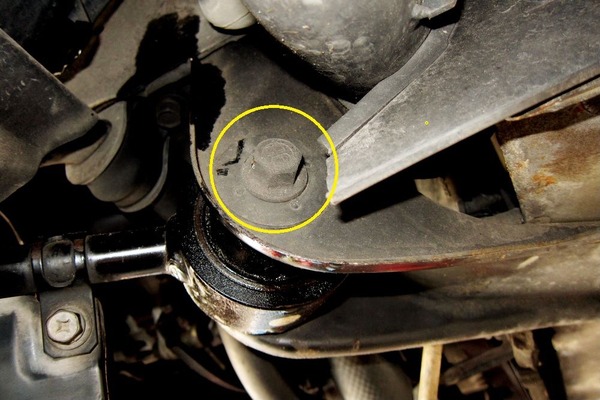

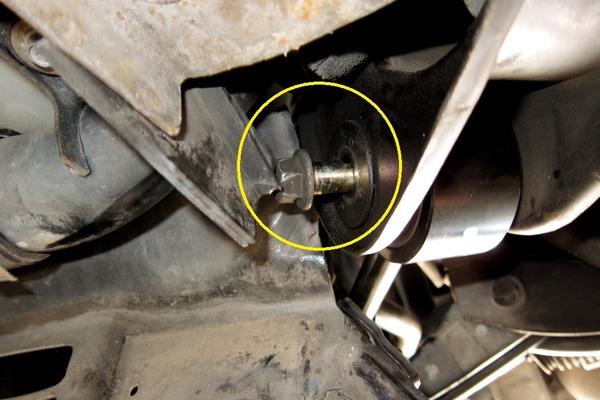

     テンションロッド前側のナットを弛めます。

S95_20150520_019

S95_20150520_020

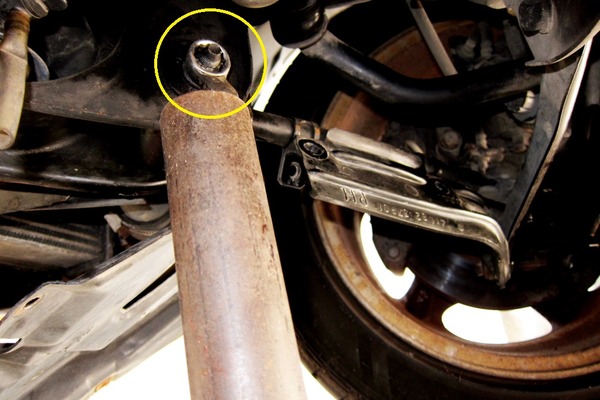

    場所的にインパクトが使えなかったので、メガネと鉄パイプを使いました。

S95_20150520_021






     弛んだら、メガネやスパナ等で外します。

S95_20150520_022






     やっと、ナットが外れました。

S95_20150520_023

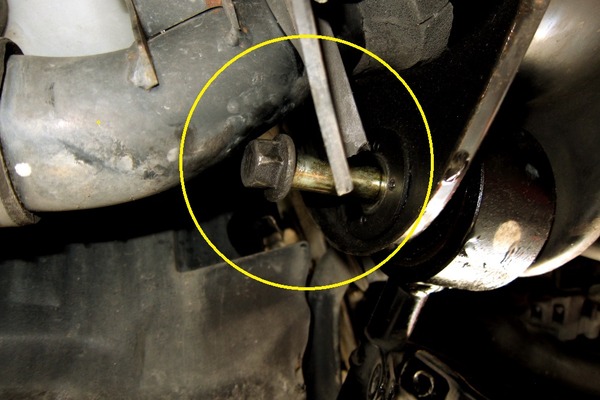

    貫通ボルトは、このままでは配管に当たって抜けません。

S95_20150520_024

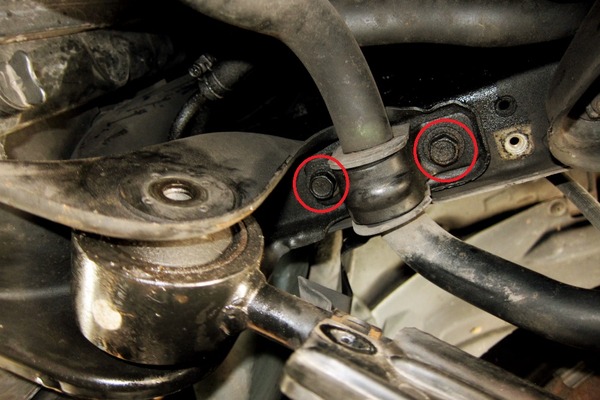

    テンションロッドブランケットの前側を押し下げると、抜くための隙間が出来るので、

    ブランケットを固定している4本のボルト(赤い丸印)を弛めます。

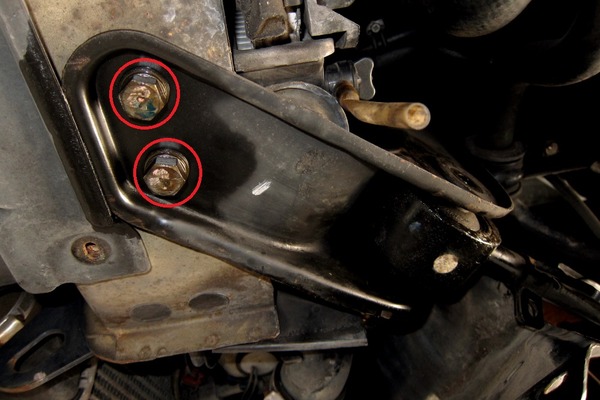

    前側の2本のボルト

S95_20150520_025






    後ろ側の2本のボルト。

S95_20150520_026

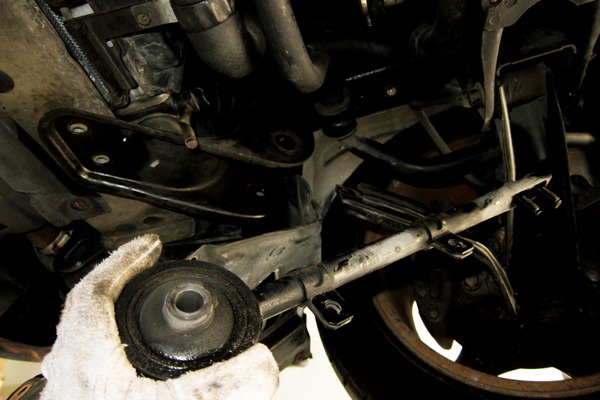

    貫通ボルトを抜き取り、テンションロッドを外します。

S95_20150520_028

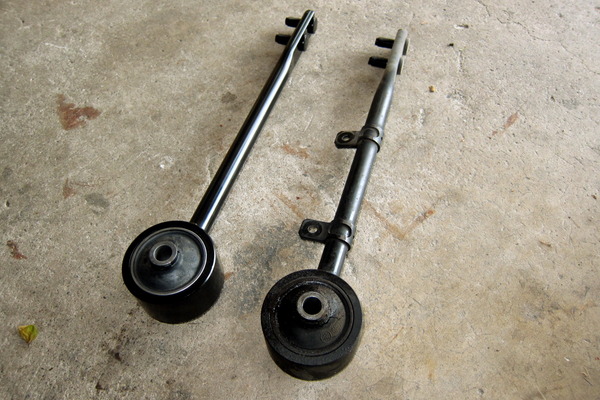

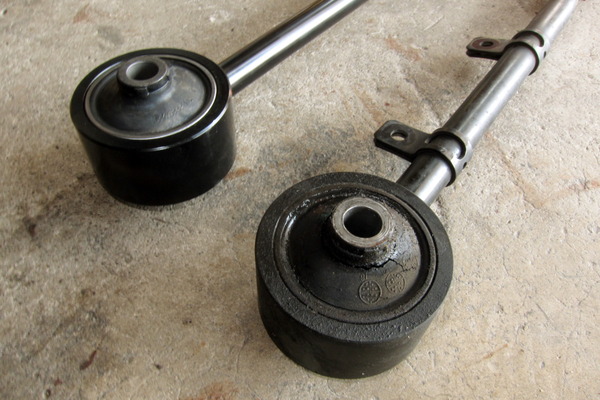

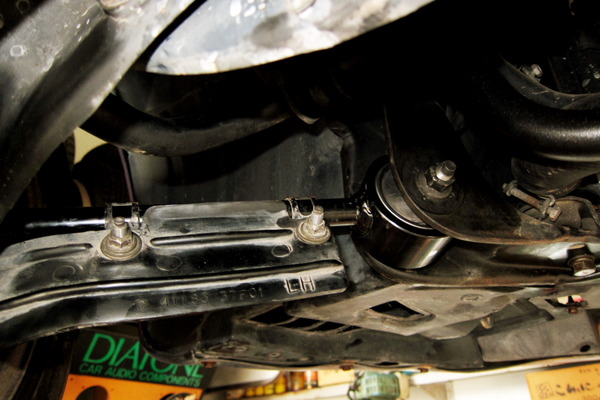

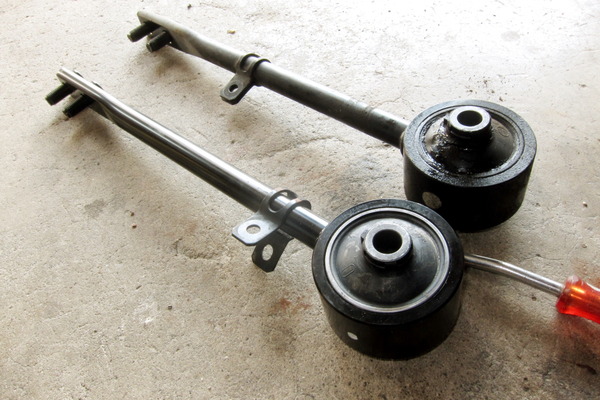

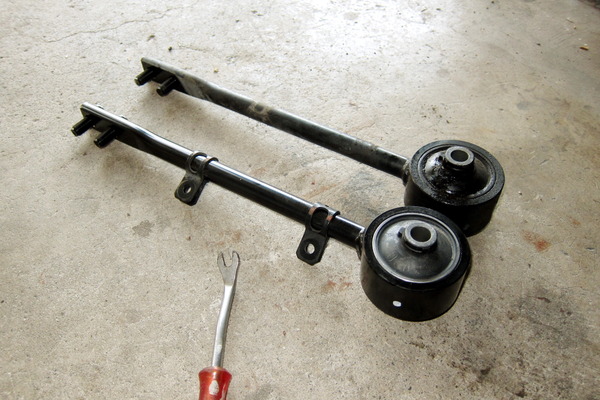

     新旧の、テンションロッドです。

S95_20150520_029

S95_20150520_031






     古いテンションロッドから、風導板用の金具を付け替えます。

S95_20150520_032

S95_20150520_033






     新しいテンションロッドを、テンションロッドブランケットにセットして・・・

S95_20150520_034

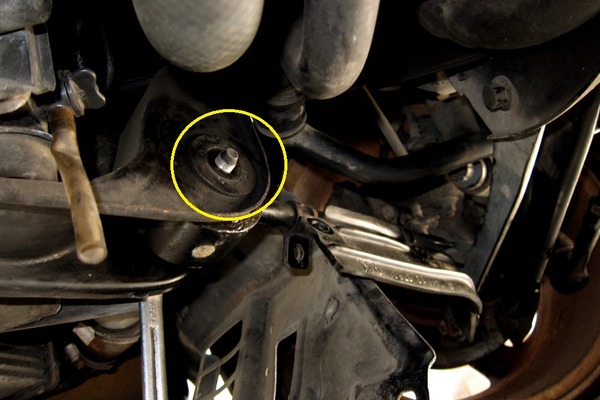

     貫通ボルトを差し込みます。

S95_20150520_035






    5箇所のボルトに、ナットを仮止めします。

S95_20150520_037






     緩めておいたテンションロッドブランケットの固定ボルト4本を締めます。

S95_20150520_050

S95_20150520_051

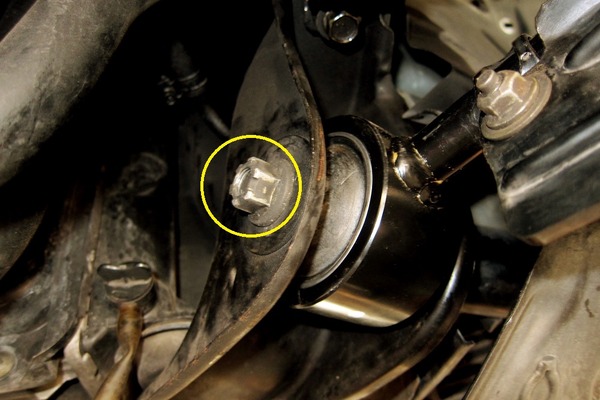

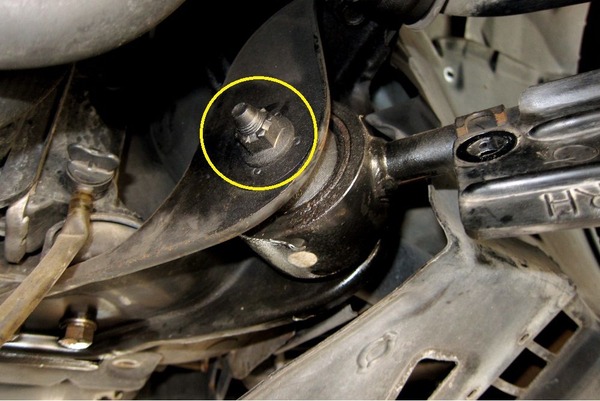

    仮止めしておいた、テンションロッドの固定ナットを締め付けます。

S95_20150520_052

S95_20150520_053

S95_20150520_054

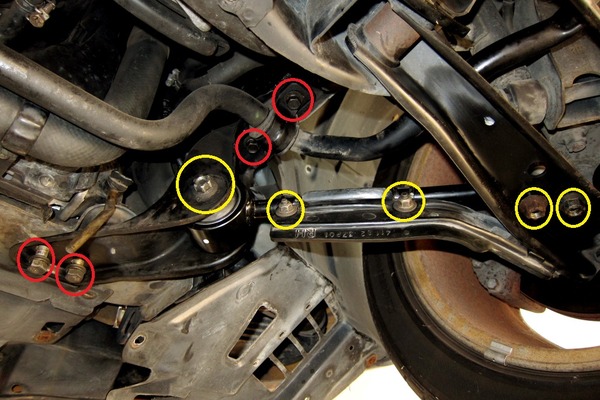

     復習です。

     黄色い丸印が、テンションロッドを固定している、外したナット。

     赤い丸印が、テンションロッドの貫通ボルトを抜くために緩めた

     テンションロッドブランケットのボルトです。

S95_20150520_055






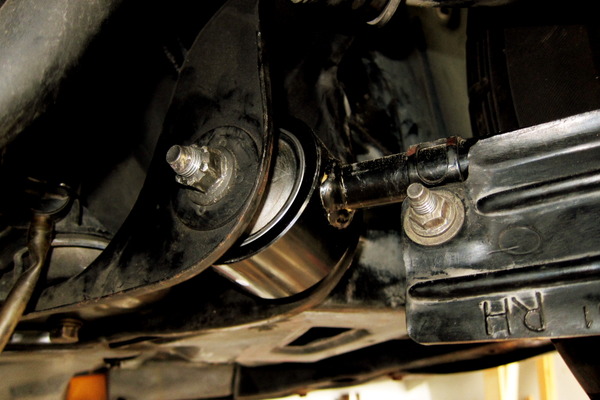

     無事、左右のテンションロッド交換成功です。

S95_20150520_061

S95_20150520_062





      外しておいたアンダーカバーを元に戻して、全ての作業終了です。

S95_20150520_066
