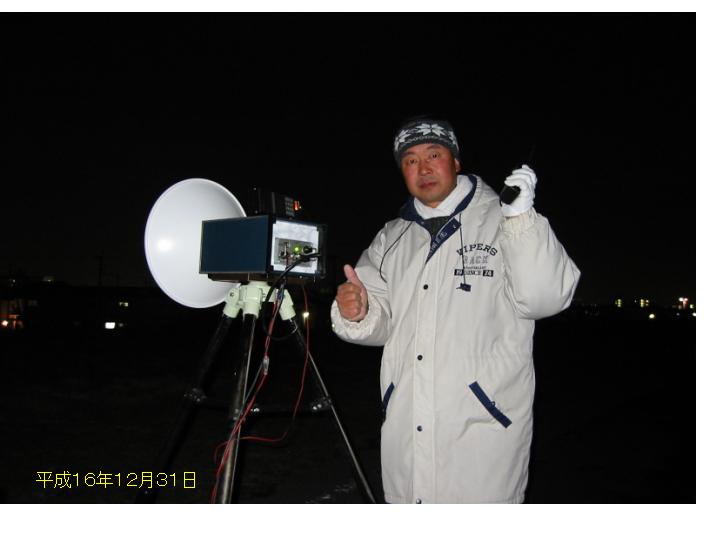

おおつもごり移動「松山市」

平成１６年１２月３１日。
松山地区ＳＨＦ研究会主催の５６００ＭＨｚロールコール
に参加のため、今年最後の移動をしました。
寒風＆暗闇の中での移動運用でした。

セット完了後、５６００ＭＨｚで電波を発射すると各局からお
声がけ頂き、今年一年をしめくくる和やかな交信を楽しみました。
今回は、当局が臨時キー局を努めました。

今夜の移動地は、松山市古川町の河川敷でした。
道後平野近くの、二つのスキー場のあかりと市街地のあかりが
暗闇の中、輝いて見え、印象的でした。
また、明日１月１日より、松山市は近隣の北条市・温泉郡中島町
と合併して、四国初の人口５０万都市になります。

　<< 今夜の設備 >>
IC-12N+UTV5600B2P 35cmDish(TDK)

　　　　ｄｅ　ＪＡ５ＧＹＵ　近藤恒幸　

道後平野に初冠雪

□　平成１６年１２月３１日（おおつもごり）

　朝、起きてみると裏山が初冠雪していました。
場所は、伊予病院付近の山です。
　ここからは、道後平野が一望できる素晴らしい
場所です。　（レピーターに最高の場所？）

　写真は、自宅の２階から撮影しました。
手前に松山自動車道の高架橋が横切っています。

　新しく仕入れたデジカメで初撮影です。
ＩＸＹ Digital ３００

　　　ｄｅ　ＪＡ５ＧＹＵ　近藤恒幸

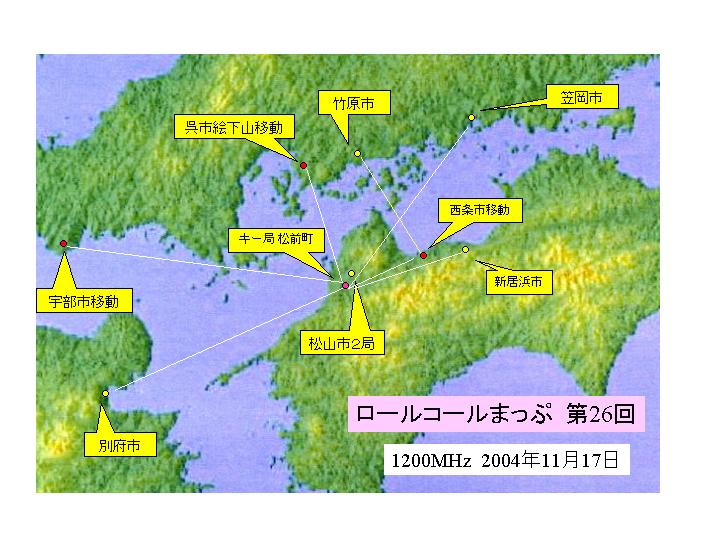

１２００ＭＨｚロールコール「エリアマップ」

第２６回１２００ＭＨｚロールコールのエリアマップを
作成してみました。
　瀬戸内海を取り囲んで広域やっているのがわかり
ます。
　１２００ＭＨｚならではの伝播特性が体験出来ます。
マイクロ波への活性化に向けて日夜活動をつづけて
行きます。


　　ｄｅ　ＪＡ５ＧＹＵ　近藤恒幸

寒くなってきました。

トップページの表示件数を変更したら、なぜか全部見えるように
なりました。

しばらく、様子を見たいと思います。

ちょっとミスしてしまいました。

テスト投稿していたら、トップページが変になりました。
カレンダーの日付の、記事のある日（日付の下に下線のある日。どの日でもいいです。）
をクリックすれば、全部見えるようです。
お手数かけて、すみません。

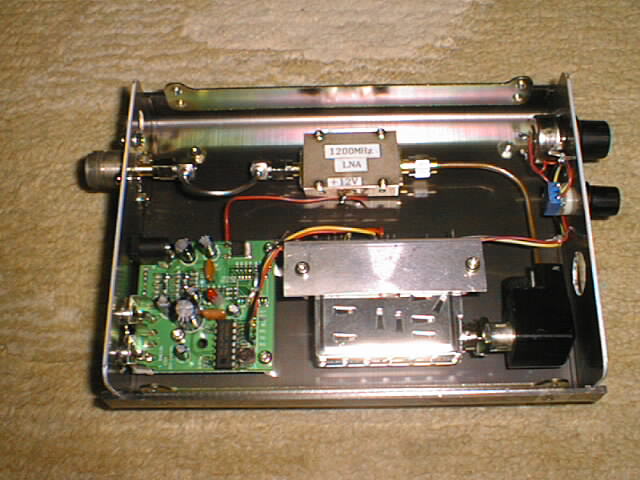

格安 ＡＴＶ受信機の製作

ヤフオクに監視用ワイヤレスＴＶカメラが
出品されていて、落札して活用しました。
・カメラ部は１２００ＭＨｚ帯の固定周波数
ですが、受信機は、ＢＳチューナーを使
っていて、１２００ＭＨｚ付近を中心に
広帯域受信できます。
ＡＴＶの受信には最適です。
　次のとおり手を加えて現用しています。
・周波数同調ＶＲに直列に６００ΩのＶＲを接続し、微同調が出来るようにした。
・チューナーの入力に３０ｄＢの受信アンプを取り付けした。（マキ電気製）
・簡単な工作で完成し、格安（７０００円程度）です。

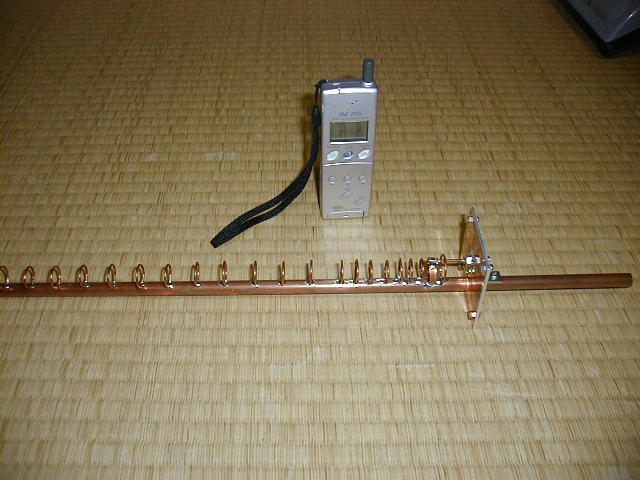

５ＧＨｚ−４８エレループアンテナです。

５ＧＨｚのループアンテナを作ってみました。
素子数：４８エレ
ブーム長さ：１ｍ
材料：１０ｍｍ銅パイプ＋１.６ｍｍ銅線
銅線を丸くまいて、ブームに半田付け。
輻射部分は、セミリジットケーブルを直付けしました。
１時間もあれば、つくれます。

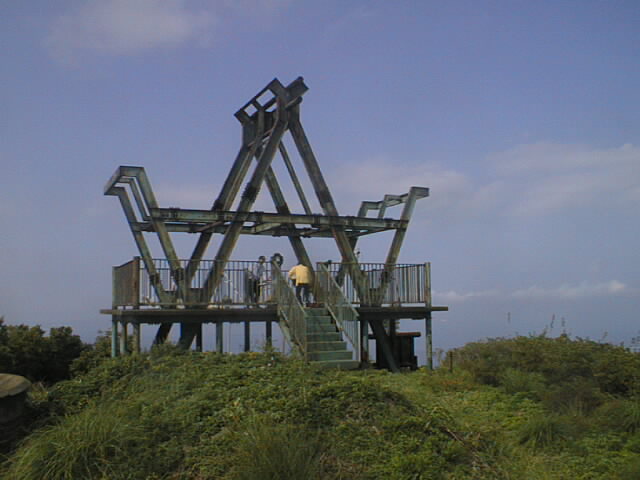

最高の見晴らしです「伽藍山」展望台

愛媛県佐田岬の先端に近い三崎町の
伽藍山にある展望台です。
海抜も４３０ｍあり、３６０度が完全に
見とおせる、ロケーション抜群のマイクロ波移動
候補地です。
・松山市内から２時間ほどで行けます。
・展望台の屋根は強風のため飛んでしまってます。
・近くに公園もあり道路も舗装されています。
・自然観測にも最適。

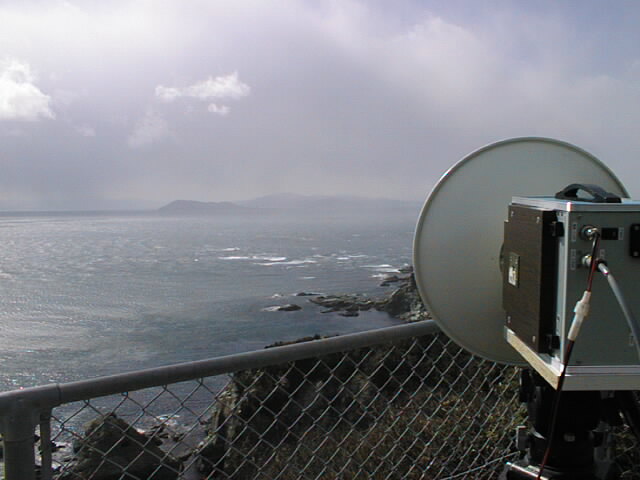

４７ＧＨｚの電波が始めて海を越えた日

２００２年２月１１日（日曜日）　
４７ＧＨｚの電波が始めて海（四国〜九州）
を超えました。
・四国：愛媛県佐田岬
・九州：大分県佐賀関
・伝播距離　１６Ｋｍ
交信局　ＪＡ５ＧＹＵ−ＪＡ６ＬＸＲ
・モード　ＦＭ，ＳＳＢ，ＣＷ，ＳＳＴＶ
この交信が始めての４７ＧＨｚにおける
交信でもありました。

　ｄｅ　ＪＡ５ＧＹＵ　近藤恒幸

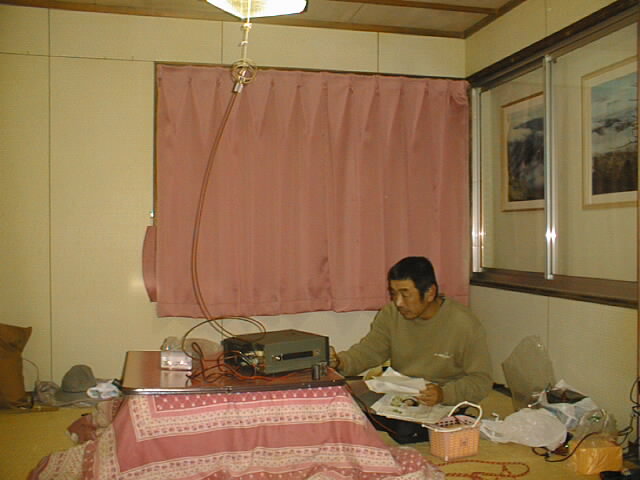

剣山山頂ヒュッテのこたつの中で1200MHz をワッチ

撮影日：２００２年、９月２８日
場所：剣山山頂ヒュッテ
被写体：ＪＡ５ＪＫＣ局
５００円を払うと、電気が使用できます。
こたつに入って、１２００ＭＨｚをワッチしました。
レピターをワッチするとびっしり入感してました。
ＣＱを出すと、すぐさま応答があり楽しくＱＳＯ
しました。
・時間を経つのを忘れて交信していると、管理人
から他の宿泊者に迷惑がかかるので静かに
するよう注意を受ける。
・リグ　ＩＣ−１２７１
・アンテナ　照明器具にぶら下げた２エレループ

　　ｄｅ　ＪＡ５ＧＹＵ　近藤恒幸

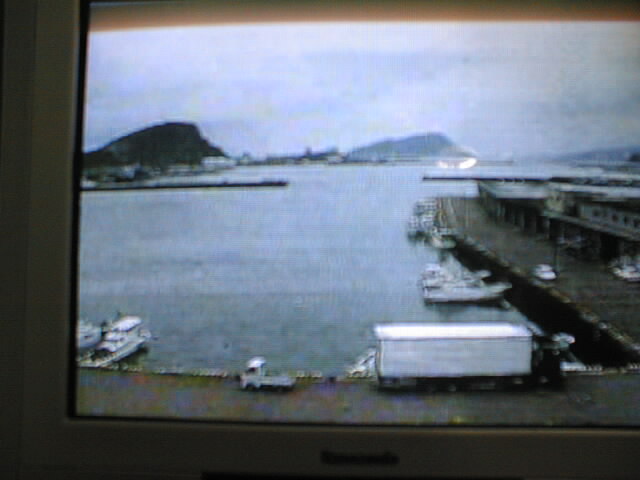

210Km離れた業務用ＴＶ中継の受信に成功

今年の５月に行った「九州ＡＴＶの旅」で
受信に成功した宮崎県「油津」のＴＶカ
メラの画像です。
・油津から、鰐塚山を中継してＮＨＫ宮崎
放送局に中継しているようです。
・周波数は、１０.３ＧＨｚ付近でした。
・愛媛県の鬼ケ城山で受信しました。
・２１０Ｋｍの距離ですが、Ｍ５Ｃで受信
出来ました。
・台風情報の時によく放送されていますね。
　ｄｅ　ＪＡ５ＧＹＵ　近藤恒幸

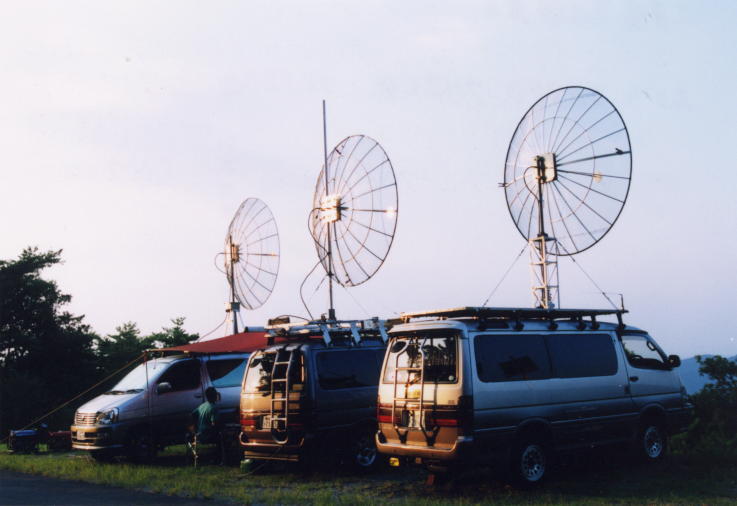

1200MHz-移動運用の兵

１２００ＭＨｚでお相手頂く局の移動運用
の様子です。
２エリアの筆頭局です。
写真の向かって左から、
ＪＮ２ＮＢＱ
ＪＨ２ＣＤＬ
ＪＦ２ＥＯＲ
アンテナはいずれも、２.５ｍのパラポラ
だそうです。
　これはすごい！！！

ＪＡ５ＧＹＵ　近藤恒幸

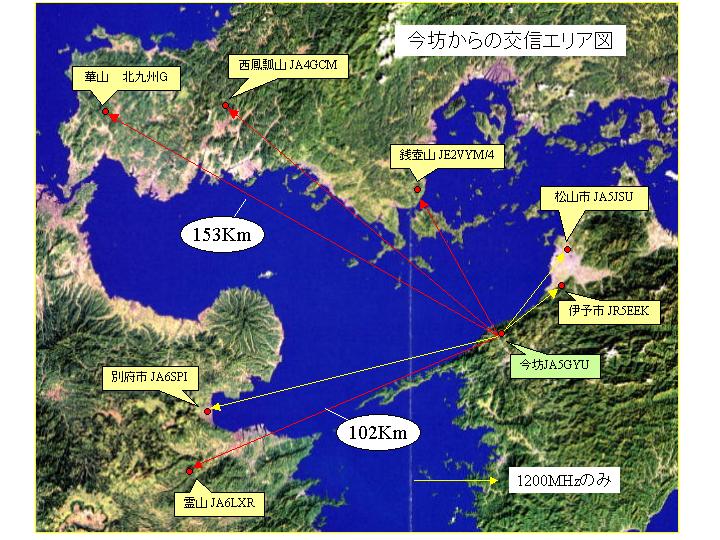

今坊からの交信エリア図

第５回全国一斉移動での交信エリア図です。
移動地：愛媛県喜多郡長浜町「今坊」
・松山市内から、１時間２０分で行けます。
海抜：５０５ｍ　（林道沿いです）
ロケーション：山口方面には最高に開けて
います。

　　ＪＡ５ＧＹＵ　近藤恒幸

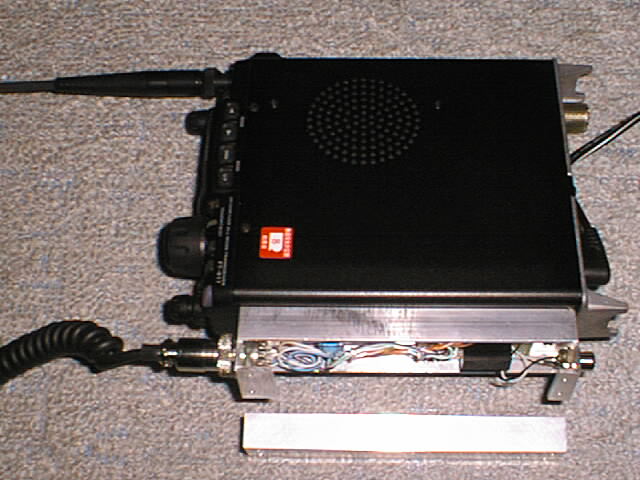

FT-817に外部ＰＴＴ接点回路を取りつけ。

ＦＴ−８１７のマイクコネクターはモジュラー
ジャックなので、８Ｐのコネクターへの変換
を行う。
・無電圧ＰＴＴ制御回路を得るため、５Ｖの
リレーを取りつけ。
・５Ｖのリレーは、マイクのＰＴＴを押すと
動作し、外部へ無電圧の接点を供給
できる。
・本体の改造は行わず、側面に細長い
シャーシーを取りつけた。
・１２００ＭＨｚ，２４００ＭＨｚ，５６００ＭＨｚ
などのトランスバターを接続してのＳＳＢ
の運用が楽になった。

ＴＤＫのお皿改造、３例

最近、ヤフオクでＴＤＫのお皿（ジャンク）を入手して、マイクロ波の
アンテナに改造しました。写真向かって左から、
・ＢＳ−ＴＡ３５２　５ＧＨｚ用
・ＢＳ−ＴＡ３８２　１０ＧＨｚ用
・ＣＳ−５０Ａ　　２４ＧＨｚ用
なかなかの性能です。
　安くて軽い、加工しやすいと利点ばかりです。

　ＪＡ５ＧＹＵ　近藤恒幸

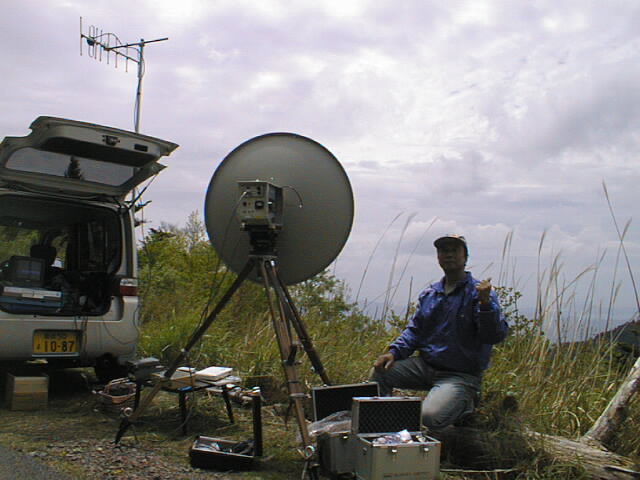

鬼ケ城から宮崎に向けて映像を送る

宮崎県「鰐塚山」との距離は、２０１Ｋｍ、１０ＧＨｚ−ＡＴＶにてＭ５Ｃ／Ｍ５Ｃ
で交信できた。
ａｔ　０２，Ｍａｙ２００４，宇和島市「鬼ケ城山」にて。
交信の相手は、ＪＡ６ＤＭＥ＆ＪＡ６ＪＮＲでした。

　　　ＪＡ５ＧＹＵ　近藤恒幸
