デブコンへの道 ~フレームレイアウト~

こないだの続き~

デブコンの基本はモンキーフレームだが、モトコンポと同じように作りたいので
純正と同じ位置にフレームを取り回そう( ^ω^)
BlogPaint

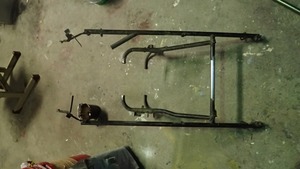

まずは・・・首下!
P9111896_RP9111897_R

P9111903_R
ワイドになった分、補強も入れた。

よく考えたら、

モトコンポの左右のこの細いパイプがメインフレームなんやね・・・

ジョイント部分を作っていて思ったんだが2種類の厚みのパイプを使い分けているのが分かる。
いろいろ考えて軽量化してるんだね~

・・・でもすごい段差を踏んだらフレーム曲がるぜ!?


それからそれから~
BlogPaint

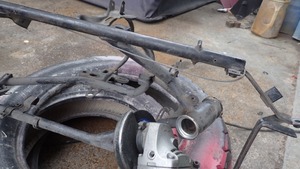

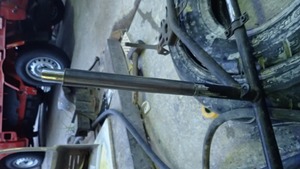

左右とヘッドパイプをつなぐ張りの部分

このぐらいの角度だったら手曲げでOKたい!!
P9121922_RP9121923_R
バーナーで炙って・・・どりゃ~~~!!
引っ張り気味に曲げるのがこつよ!うちの万力は固定してないから腹筋使うぜ!?

P9121924_RP9121926_R
どうっすか?(*≧∀≦*)完璧じゃね??
P9111904_RP9121927_R
ついでに延長するフロント部分も溶接しる

P9121928_R
美しいレイアウトだ(*°∀°)=3

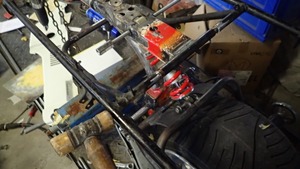

P9121930_RP9121931_R
メインキー&ハンドルロックのマウントを作って~

P9131938_RP9131939_R

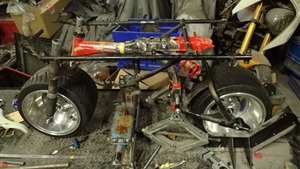

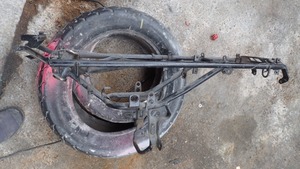

とりあえず大まかに完成!スッゲーワイド(*≧∀≦*)
もっと細かい補強もしたいんだが、今やってしまうと後で困るかも知れない・・・
今後、取り付ける予定の物の位置が決まってないから考えたいと思いまふ(^_^;)

ホイールハブスペーサーの図面を考え中・・・脳みそ溶けそうっす( ̄◇ ̄;)
にほんブログ村 バイクブログ バイク カスタムへ

歯が痛いいいいいいいいいい~!!

連投だが・・・

歯が痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い
c0192957_2325578
歯が痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い
6e8bd007
歯が痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い
27951
歯が痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い
d0026600_22453737
歯が痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い
40
歯が痛い痛い痛い痛い痛い痛い痛い痛い痛い痛い・・・???
シャー専用車
歯が・・・痛い・・・いた・・い??・・・いい!いい!いい!いい!いい!
wildstyles_orisu19
いい!いい!いい!いい!いい!いい!いい!いい!いい!いい!いい!
100518_DSC_6525
いいぜ!!
歯医者に行ってきます!!(`・ω・´)ゞ

先生が笑いながら「これは痛いわ~www」だって・・・

麻酔3本で顔面麻痺・・・治療中うがいの度に床に撒き散らしたった(*≧∀≦*)おしっこじゃないよ?


歯は大切にな!
にほんブログ村 バイクブログ バイク カスタムへ

デブコンへの道 モトコフレームワイド化

足回りが決まれば車高が決まるので、
いよいよモンキーからモトコンポに、変身だ!

ヤフオクで買ってきたモトコフレーム(1万円)を・・・
P8211564_R

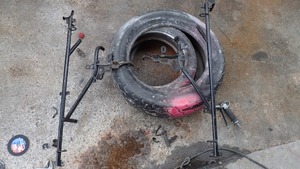

半分にカットする。勿体ね~
P8211566_RP8211567_R
今回はヘッドパイプはいらないのん。

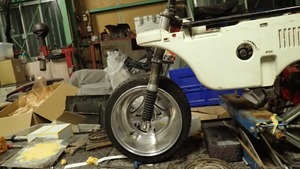

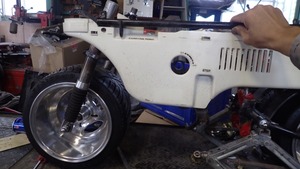

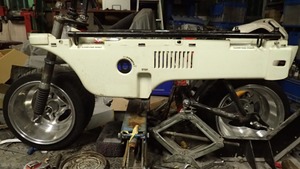

外装を半分つけて最もよい位置を探す
P9021810_RP9021811_R
おお!!モトコンポに見えるぜ~
(*≧∀≦*)


ホイールベースはノーマルコンポの1cm長くなったくらいなのでOK!
そして、ホイールのワイド化に合わせ、ボディー全体をワイド化するので

モトコンポ純正フレームの幅20.7cm(内側)からの~
デブコンフレームは約+16cmワイド・・・36cmに延長する!

P9021818_R

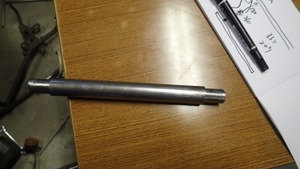

フレーム延長棒を作ったった
P9021823_RP9021824_R
切断したパイプに差し込んで見た!

P9021825_RP9021826_R
どのあたりだろ??これは・・・前過ぎ&上過ぎ( ̄◇ ̄;)
後ろに飛び出たらフェンダーがつかなくなるし・・・
上過ぎると車高が上がって見えて格好悪い・・・
かと言って下げ過ぎるとハンドルポストが飛び出て格好悪い・・・

いろいろ検討した結果

モンキー純正サスのマウントのちょい上ぐらいがいいようだ。
P9101860_RP9101883_R

またまた大活躍

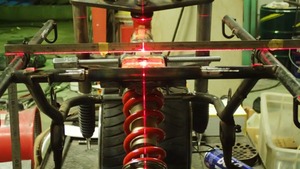

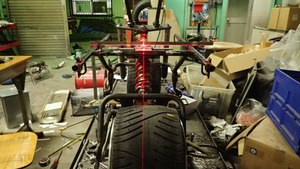

ガルムビームを当てて水平を出し溶接する(タイヤがずれているのはハブをまだ作ってないからよ~)
P9101887_RP9101889_R

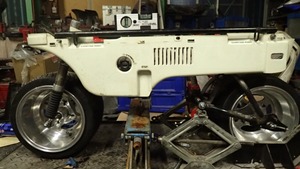

いいんでない??

P9101894_RP9101895_R
後で、フレームとカウル共に8cm前方に延長します。
これはフロントのワイド化に伴ってハンドルを切るスペースが極端に増えたためだす。
切れ角同じでも回転半径が違うからね( ̄◇ ̄;)マジ考えてなかったねん・・・

次回フレーム補強
