● CBR400F

CBR400Fの事故修理

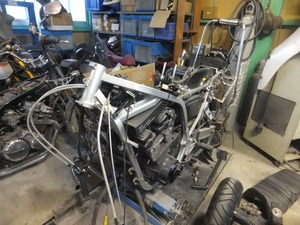

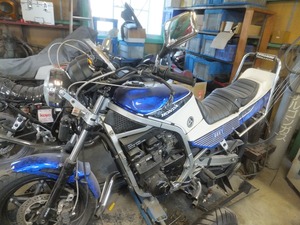

CBR400Fの事故?の修理依頼を受けた。
DSCF8236_RDSCF8314_R
本人曰く、転倒してエンジンが横にズレたらしいのだ。

カツラじゃあるまいし、そんぐらいのことでズレるんだろうか?
DSCF8237_R
バラしてどこが曲がっているのか確認する。

DSCF8238_RDSCF8239_R

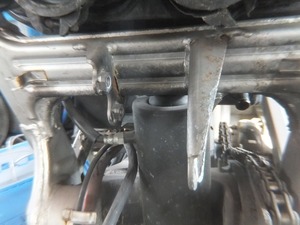

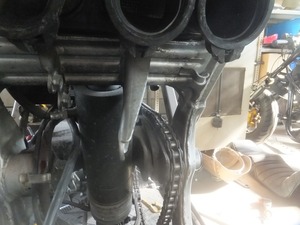

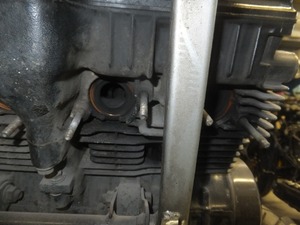

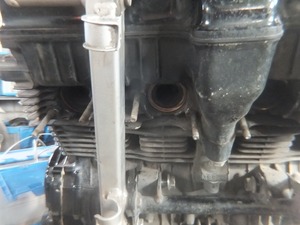

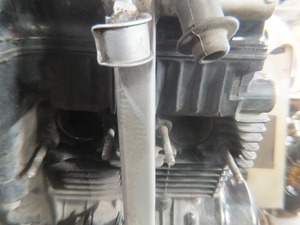

確かに大分跨って右側にずれているね・・・

ステム周りに損傷のあとは見られないので、ぶつかって曲がったのではなさそうだ。

エンジンマウントを見てみると・・・
CBRのマウントは5箇所・・・そのうち3箇所に歪みが見られる。
DSCF8389_RDSCF8388_R

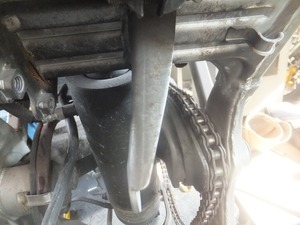

一番ひどいのは後ろのマウント部
一体何でそんなことになったのか?わからない
ここまで曲げようと思ったら、ぶつかった時にエンジン割れるんじゃないの??

DSCF8386_RDSCF8387_R

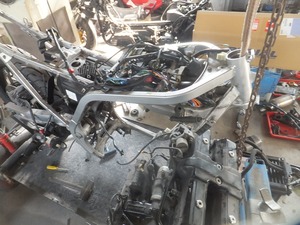

エンジンを降ろしマウント部分を修正しる~

DSCF8390_R
ちょっと湾曲しているが穴の位置はバッチリなんすよ?

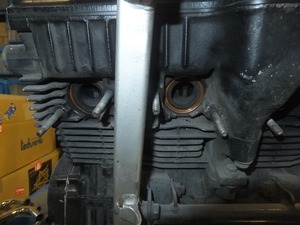

エンジン組んで確認すると・・・
DSCF8391_RDSCF8392_R
良し!OK!

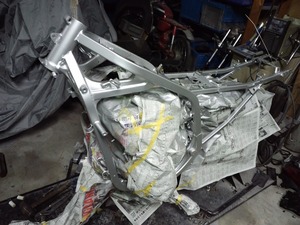

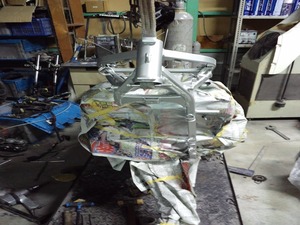

後は紙貼りをして注文どうりにフレームをペイントし
CA3I0054_RCA3I0052_R

DSCF8399_RDSCF8400_R

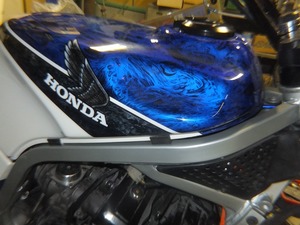

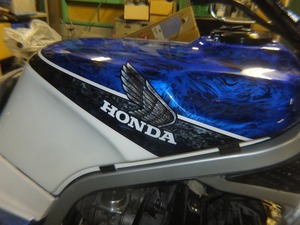

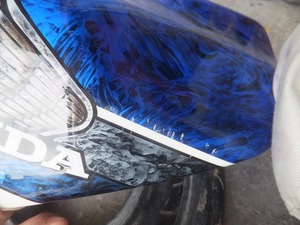

タンクも修理し、

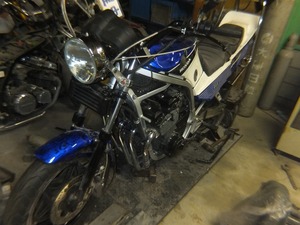

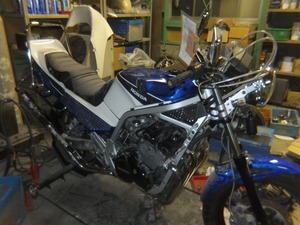

作業終了!!
DSCF8401_RDSCF8398_R

しかしこのフレームって
t02000280_0200028012802011623
やな・・・(゚д゚)、ペッ
にほんブログ村 バイクブログ バイク カスタムへ


CBR400F パールホワイトペイント おっぱいがいっぱい

前回苦労した下地にパールホワイトでペイントしウイングマークを入れることになった。

DSCF2183_RDSCF2186_R

黒縁を先に塗って~~
DSCF2190_RDSCF2193_R
一枚ずつ羽を剥がしていって~~~~
DSCF2194_RDSCF2195_R
ラップして~~~~~~
DSCF2196_R
影付けた~~~~~~~~~

クリヤー塗って完成
DSCF2197_RDSCF2198_R

毎度あり~~~
にほんブログ村 バイクブログ バイク カスタムへ

板金× 鈑金○ ・・・でも変換できない

なんと書いたら変換出来るのだろう??だれか教えて。

なぜか休み前になると忙しくなってくる・・・仕事出すならもっと早く出してくれ!!御ありがとうございます(・∀・)つ

今回の鈑金は広い面なので出やすいが角が立ってるのが少しやっかいだ。
凹みの一番深い部分にワッシャーをスポット溶接します。
鉄の棒を差し込むとまとめて引っ張れます。
DSCF2101_RDSCF2102_R
後は背筋を使って気合で引っ張ります どりゃ~~!!!!!

ボコっ!!
DSCF2103_RDSCF2104_R
ある程度でたら凹んで押されて折れた角をたたきながら引っ張ります。

引っ張りすぎた部分(鉄板が延びた部分)は近くの凹んだ部分を引っ張りながら叩く。
そうしないとまた大きく凹んでしまう。
DSCF2106_R

まあ、形にはなってきた。
DSCF2107_R

細かい箇所をひっぱり、鈑金は終了
DSCF2108_RDSCF2109_R
これから小一時間も地道にひっぱれば、もっときれいになるけど、後はパテで修正します。

これやると2日後筋肉痛になるのだ!(泣)
にほんブログ村 バイクブログ バイク カスタムへ
