肩の古傷、腱板断裂(インナーマッスルの損傷)の悪化が発生して1週間。
痛みはほとんどなくなったものの、亜脱臼のような感覚で、今月いっぱいはバイクに乗るのはダメみたい

さて、東北ツーリングで発生したセロ子ちゃんのタペットケースからのオイル漏れ

「日本一周 2019年春ツーリング東北」14日目 5月21日【正式版】
03sp-DSC06235
注文していたタペットケースのOリングが届いたので、作業にとりかかりました。

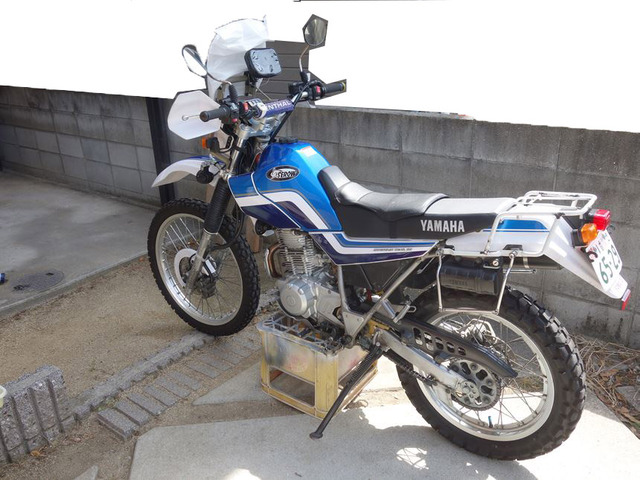

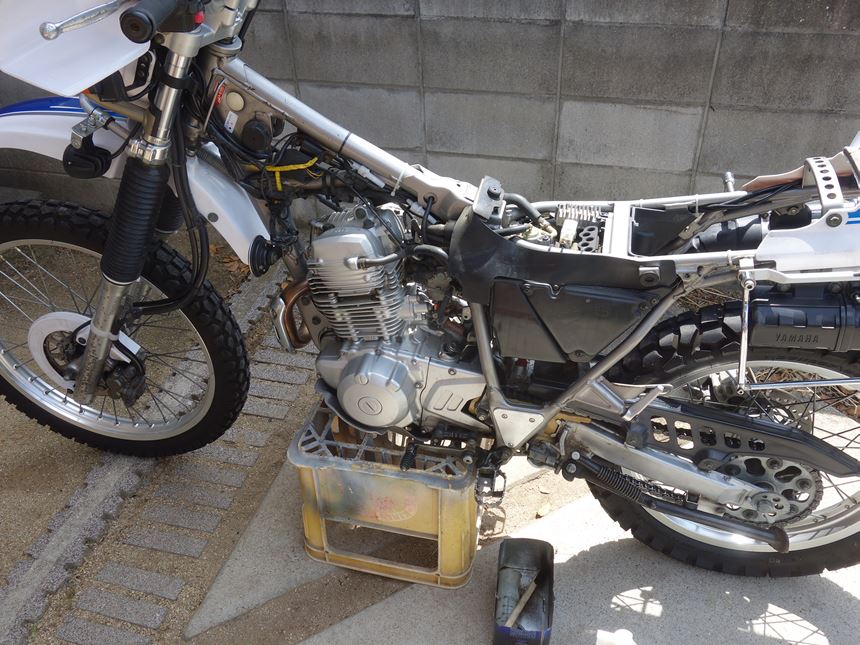

セロ子ちゃんの身ぐるみをはがしまんねん
01sp-DSC06638
02sp-DSC06639

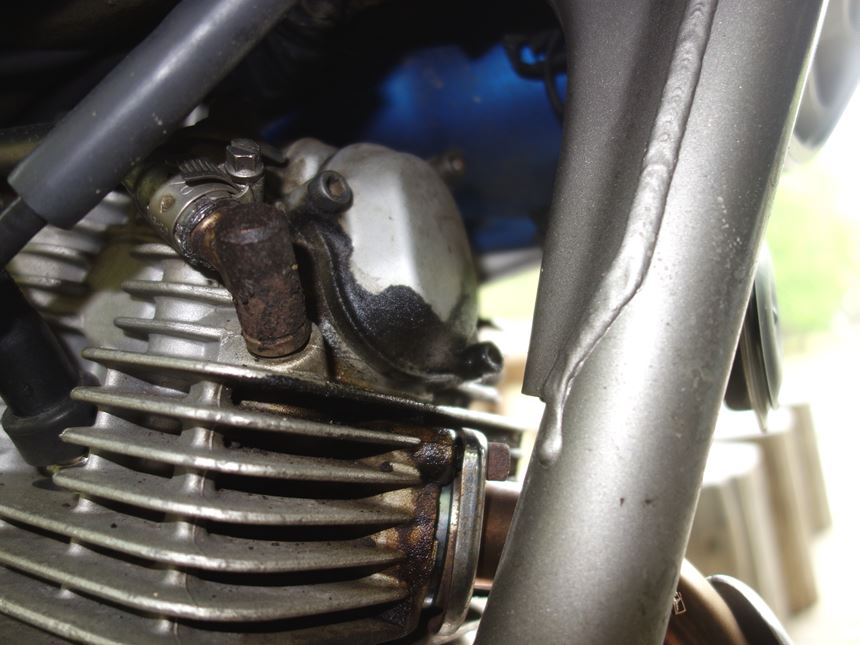

タペットケース、EX側だけでなくIN側もかるく滲んできてました(^^;
04sp-DSC06642
タペットケースのOリング交換と、同時に東北ツーリング終盤で、暖気時にシリンダーヘッドからカンカン音がしたのも気になったので、バルブクリアランスも確認することにしました。

「日本一周 2019年春ツーリング東北」23日目 5月30日【正式版】

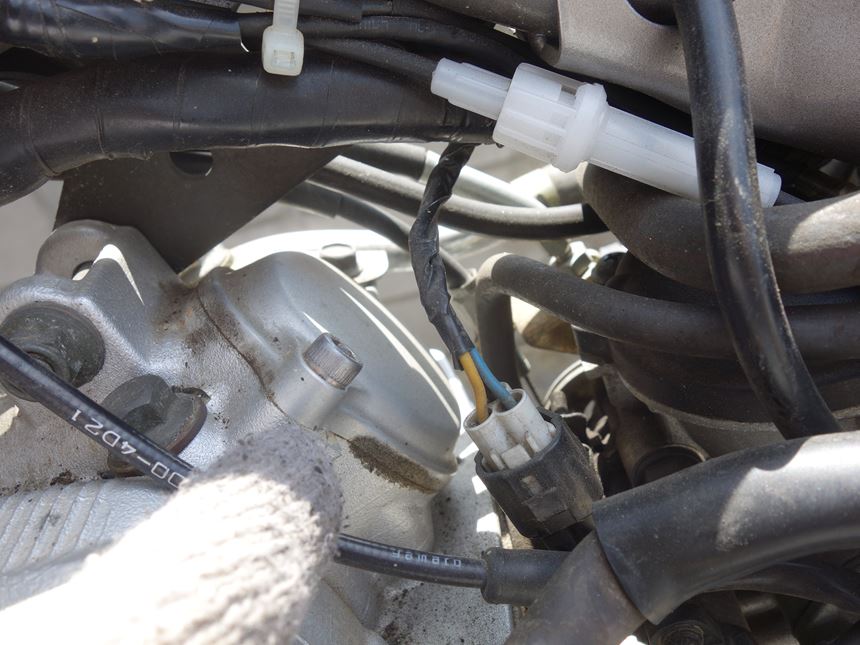

圧縮上死点を確認するため、クランクケースやシリンダヘッドのサイドカバーをはずします。
05sp-DSC06648

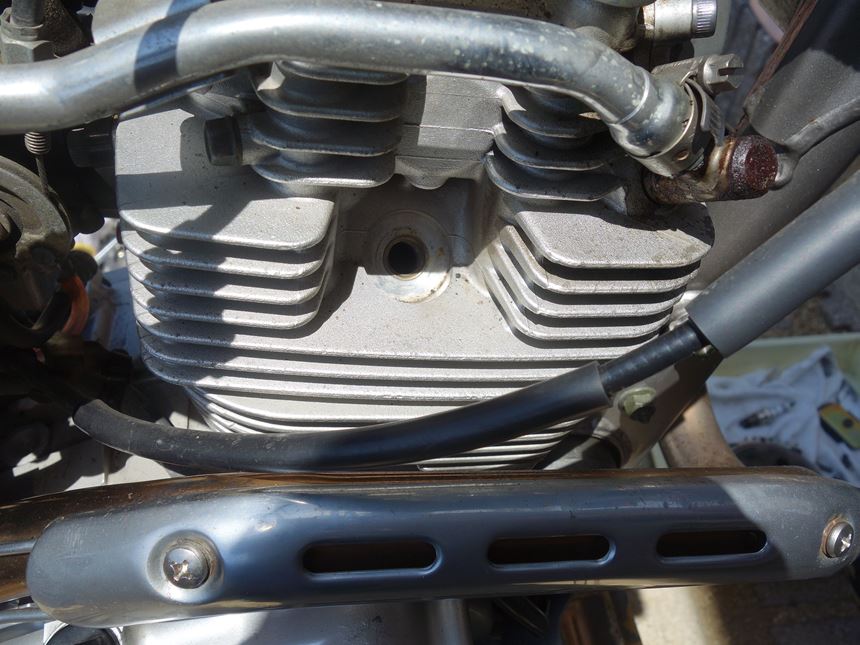

プラグもはずしましょ
06sp-DSC06647

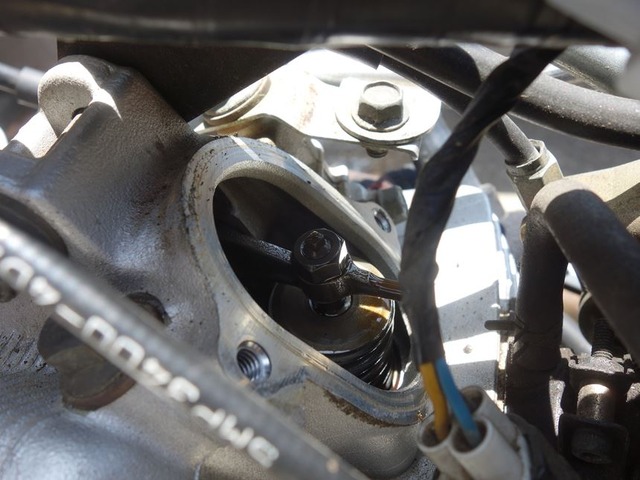

EX側、IN側のタペットケースも。
07sp-DSC06652
08sp-DSC06651

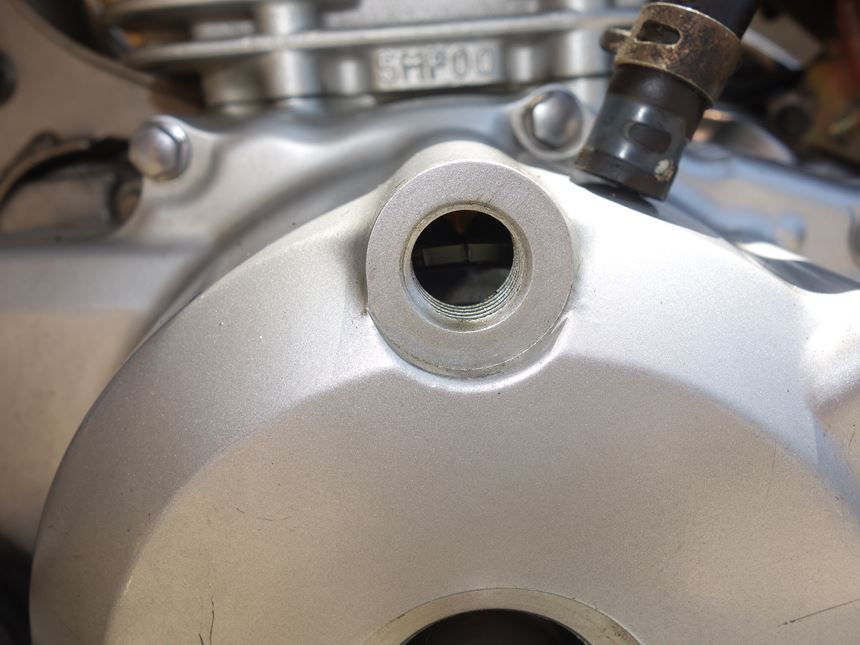

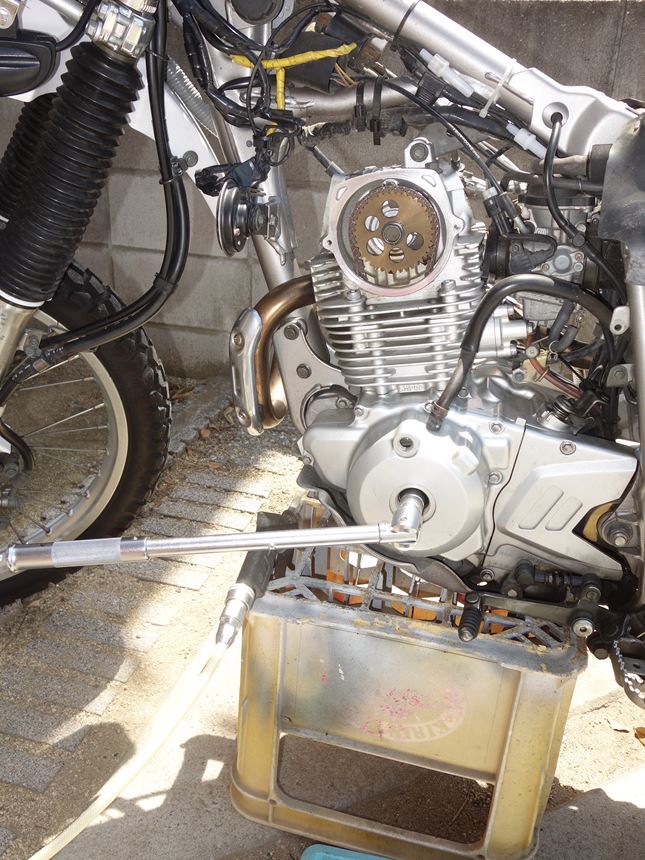

クランクのローターを反時計まわりにまわして、
09sp-DSC06654
ローターの上死点マークとクランクケースカバーの合わせマークが一致し、
10sp-DSC06655

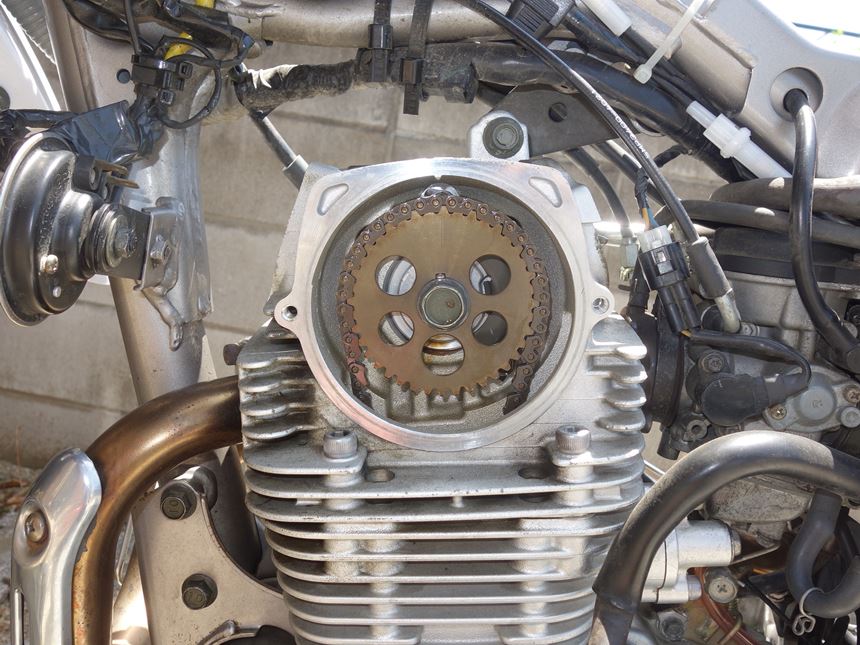

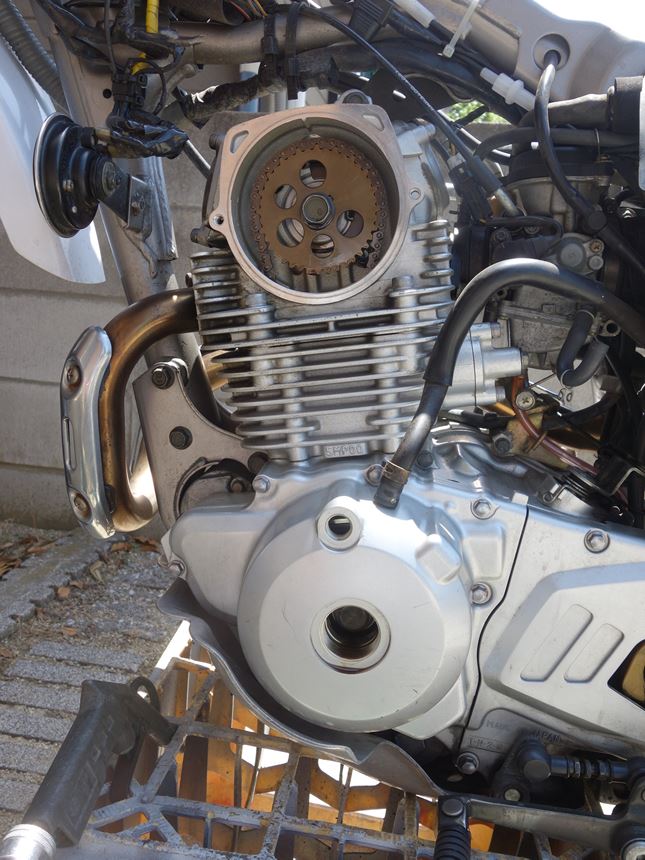

カムチェーンスプロケの刻線と、シリンダーの合わせマークが一致する位置を探します。
11sp-DSC06660
 この位置で間違いないんやけど、微妙にカムチェーンスプロケの刻線と、シリンダーの合わせマークがずれてるような気がしまんねやわ

もしかしてカムチェーンテンショナーか

とりあえず作業をすすめます
EX側バルブクリアランスの適正値は、0.15~0.19。

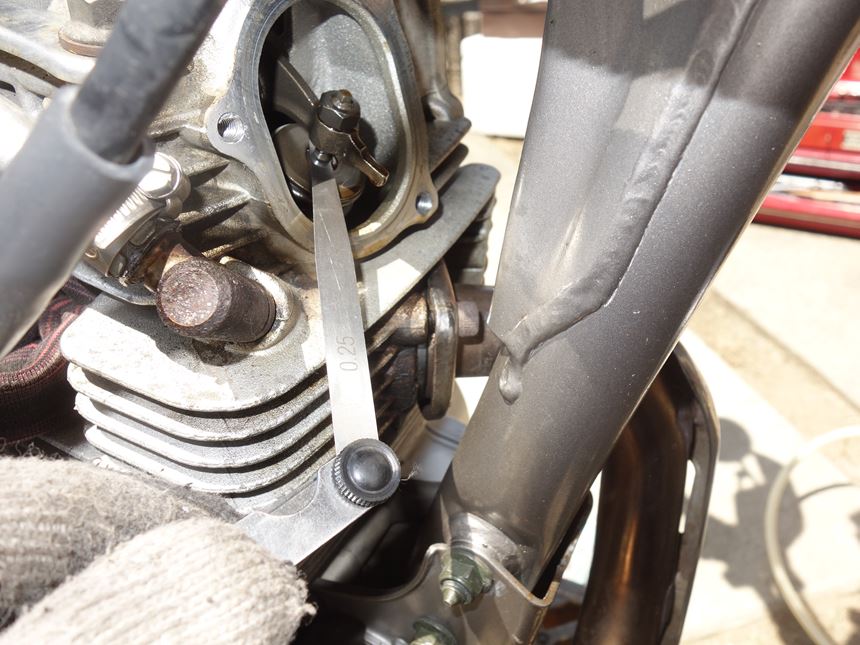

ガ~~ン  シックネスゲージ0.25がはいりました
12sp-DSC06661

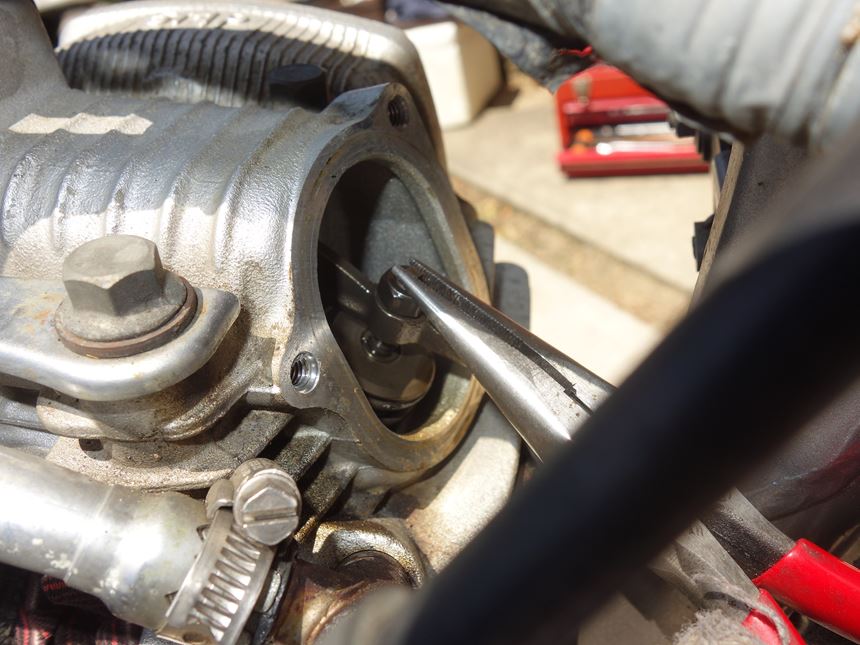

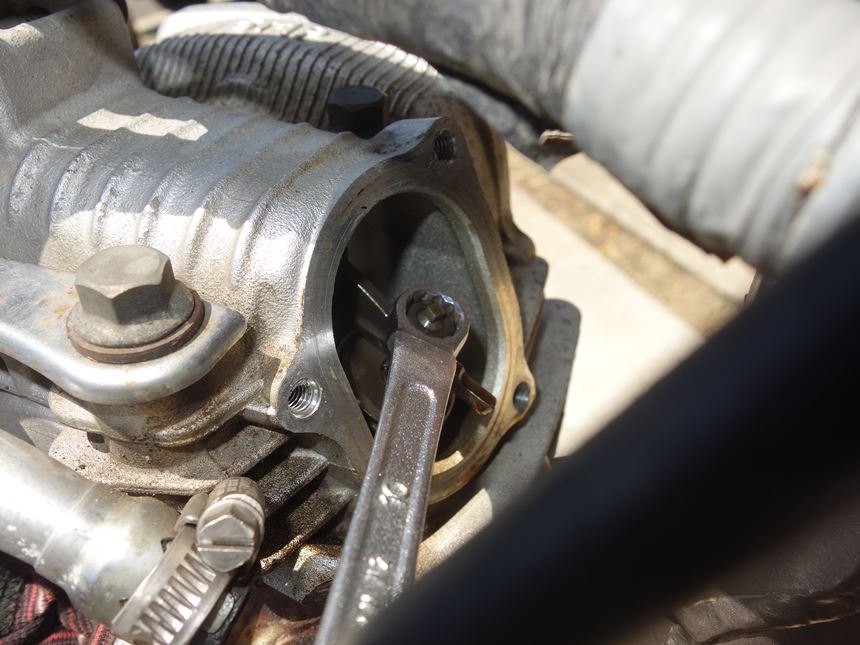

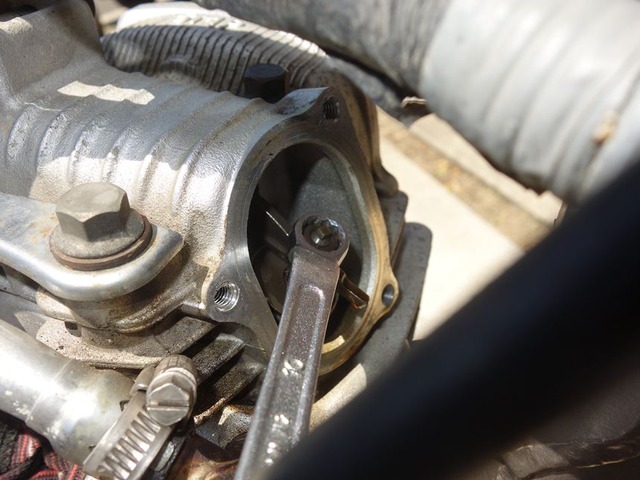

ロックナットをゆるめてバルブクリアランスを0.15になるようにしました。
13sp-DSC06665
14sp-DSC06667

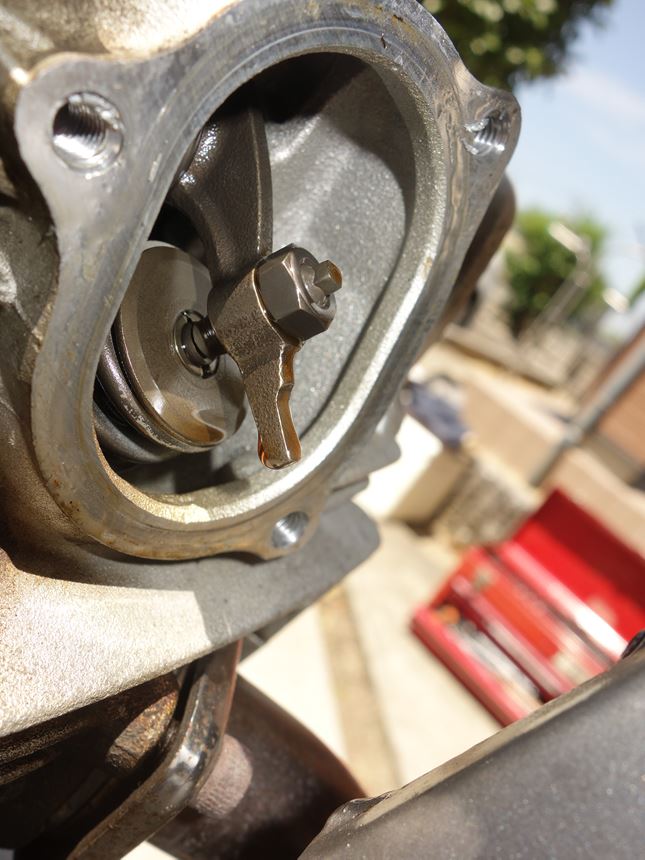

IN側バルブクリアランスの適正値は、0.05~0.09。
こちらもずいぶん広がっていたので、0.05に修正しました。

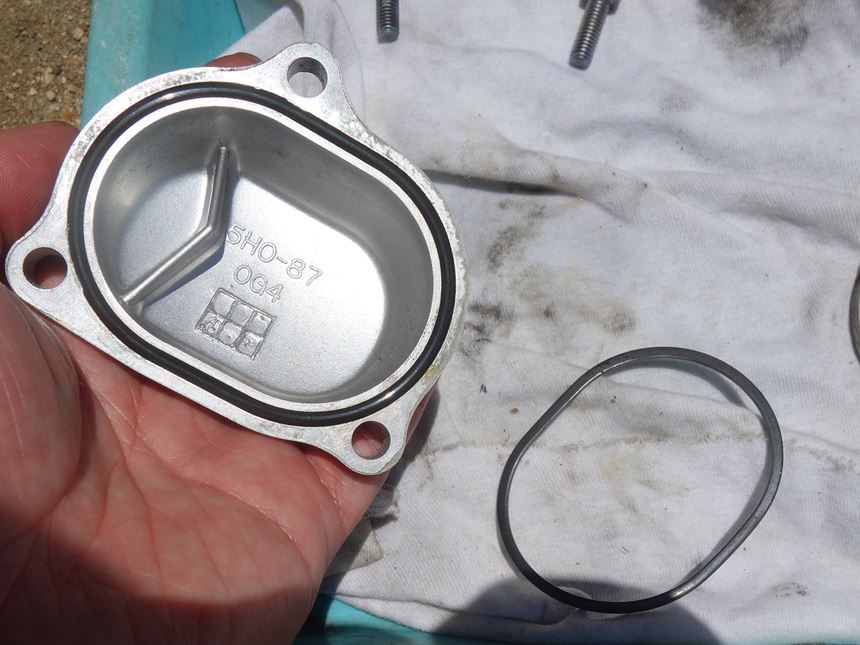

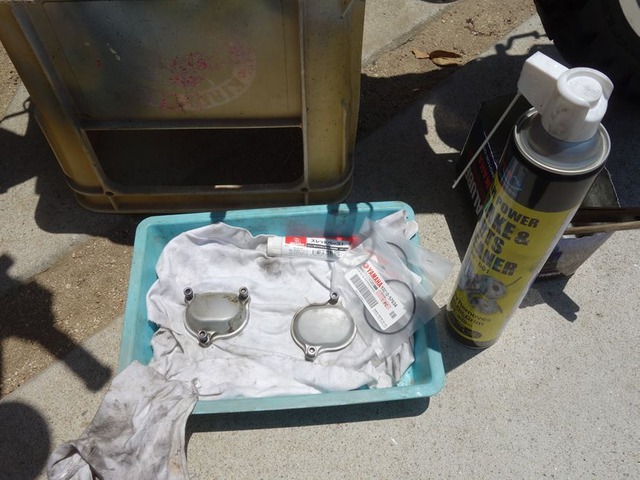

タペットケースのOリング。
16sp-DSC06669

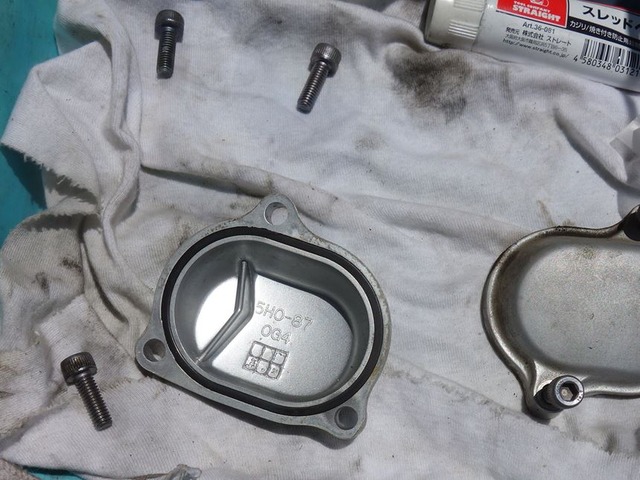

ペッタンコになってましたよ
17sp-DSC06670
新品に交換
18sp-DSC06671

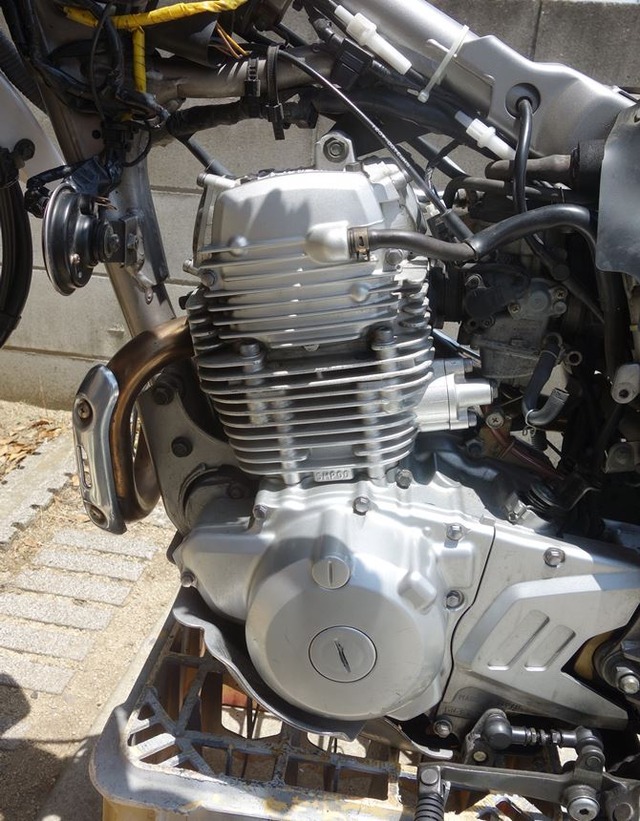

元通り組み立てて終了・・
19sp-DSC06673
sp-DSC06675

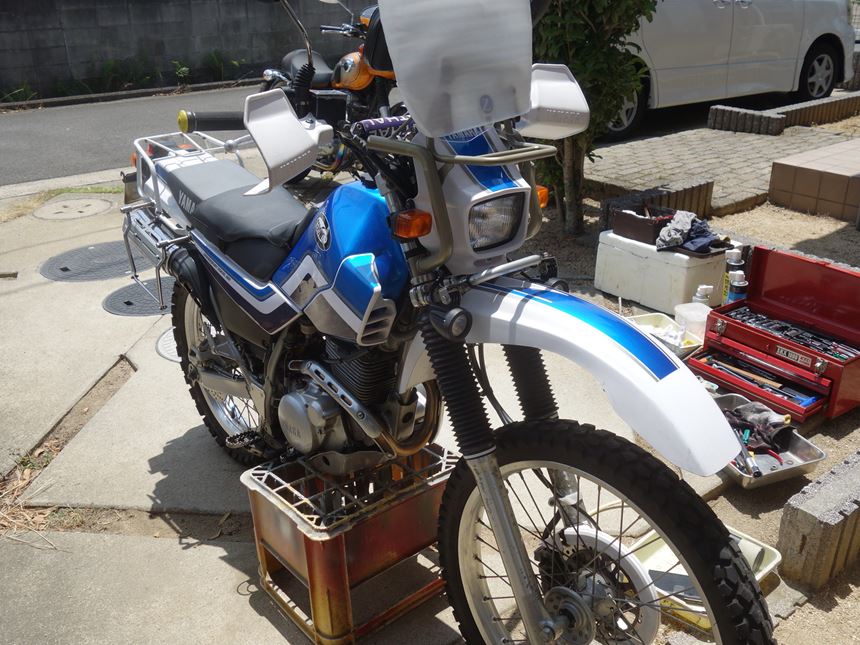

このあと、軽く試走

タペットケースのオイル漏れは、Oリング交換でなおりましたが、本来のパワーがでてない感じ。
修正したバルブクリアランスが狭すぎたようです。

圧縮上死点がきちんと出ていないのか
バルブクリアランスの狂い。  これはカムチェーンテンショナーの不良によるところから発生しているみたい
カムチェーンエンショナーを注文して、再度 バルブクリアランスの調整が必要になりました


sp-DSC06675
